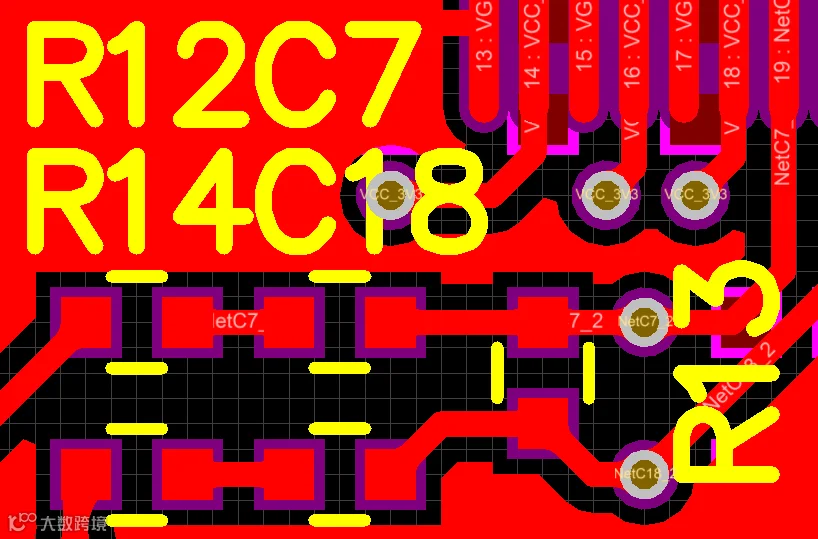

一、丝印建议摆放成两个方向
很多小伙伴在摆放丝印的时候比较随意，板子画完之后，可能4个方向都有丝印，这样对于板子的调试、维修、焊接都会带来一定的麻烦，毕竟板子需要转好几个方向才能确认清楚。

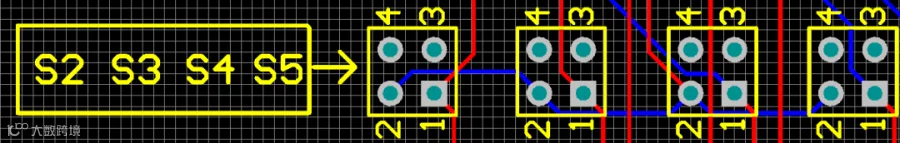

二、利用空白区域标记丝印
如果元件之间的距离相对比较紧密，可以合理利用空白的区域，写上丝印，标好箭头。

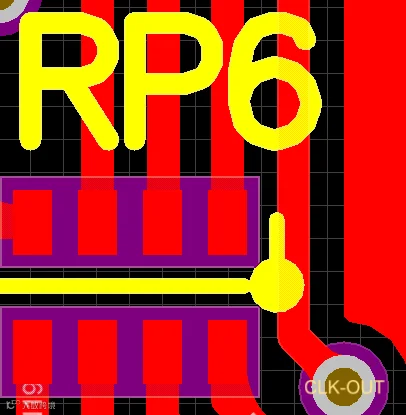

三、过孔不要和丝印重合
举个例子，如果过孔正好打在8字下面，打板回来之后，你会分不清，R48和R49就很难区分。
四、丝印与元件/信号线保持合适距离
在顶层或底层的高速信号线，可以看作是微带线，而微带线上的信号跑的速度（相速度）跟介质有关。如果丝印压到线，介质将会变得不均匀，导致相速度发生变化，最终表现为阻抗不连续，影响信号质量。
而如果丝印离器件太远，可能会使得组装时元器件无法识别对应的PCB封装，导致贴错元器件。
丝印合理的摆放，有助于更顺利的完成PCB的组装，但是仅仅只是丝印摆放合理无法完全保证PCB设计及组装的可靠性。
