PCB拼板方式哪个好?

首先要了解为什么拼板~

拼版是为了满足生产需求，比如有些客户的板子太小，这就不满足做夹具的要求了，这时候就需要多种板子拼在一起进行生产。

还有一些异形的PCB板，拼板也是为了提高PCB板的利用率，从而避免浪费，减少成本。

在SMT贴片的时候，可以有效提高SMT贴片的焊接效率。

那了解了拼板的原因，再来了解下什么是V-CUT和邮票孔。

V-cut是指两单板间以及单板与工艺边间的V形分割线，成“V”字形;焊接后折断分离。

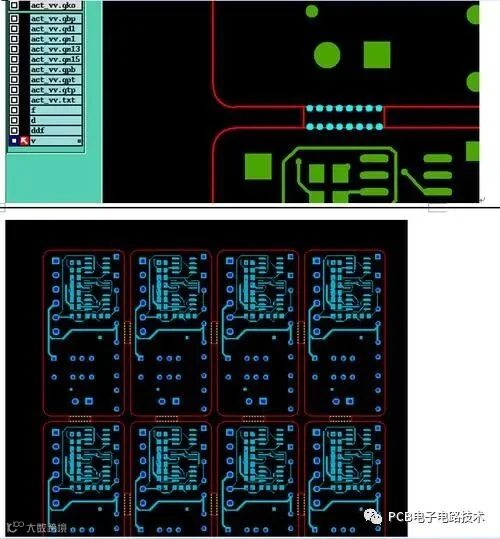

邮票孔是主板拼版里面，小板和小板之间需要筋连接，为了便于切割，筋上面会开一些小孔，类似于邮票边缘的那种孔。

这两种拼板方式选哪种好呢?其实各有各的优点，各有各的缺点，怎么说呢?请往下看：

采用双面V形槽时，V形槽的深度应控制在1/3左右(两边槽之和)，要求刻槽尺寸精确，深度均匀。

在采用邮票孔时，应注意搭边应均匀分布在每块拼板的四周，以避免焊接时由于PCB板受力不均匀而导致变形。

邮票孔的位置应靠近PCB板内侧,防止拼板分离后邮票孔处残留的毛刺影响客户的整机装配。

对于像圆形这类不规则的PCB板，V-CUT是做不到的，因此就需要使用邮票孔来进行拼板连接，所以邮票孔在异形板中使用的比较多。

　　拼板邮票孔制作规范

1、邮票孔：建议5至8个0.60mm(直径)的孔为一排(要双排)为一组。

2、双排板与板之间至少要保证1.2mm以上间距(常规是1.6或2.0mm)。

3、孔边到另一个孔边间距至少要保证0.25mm至0.35mm(以保证有足够的支撑)。

4、建议邮票孔加在板框线的中心线或伸到板内1/3 ，如板边有线必需避开。

5、加完邮票孔，孔两边的外形一定要用直线或(弧线)连起来，便于走刀确定位置，以免多走刀。
