摘要：介绍一种非常古老的PCB制作工艺-腐蚀法，这种工艺的优点，成本低，时间短。缺点也很显著，双层板的制作比较麻烦，不环保！

具体的制作方法如下：

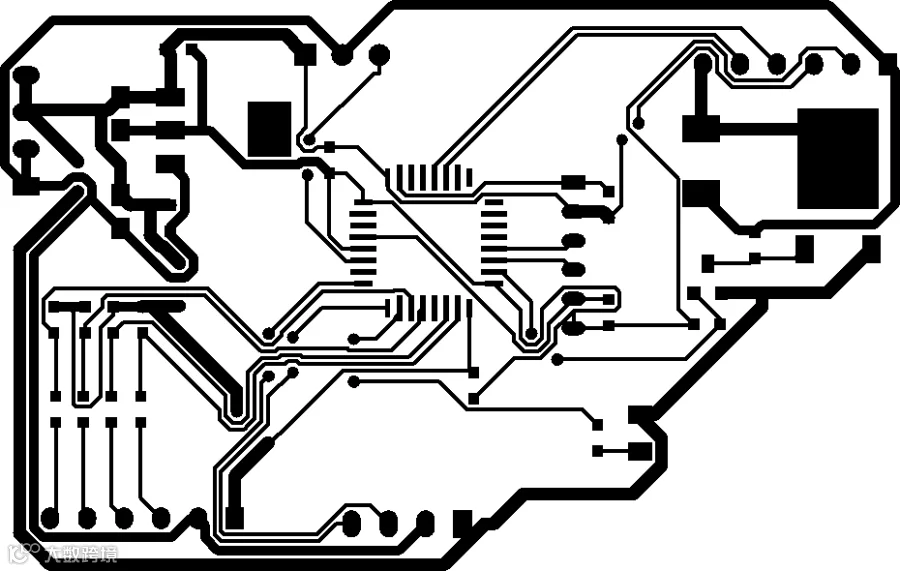

绘制电路板

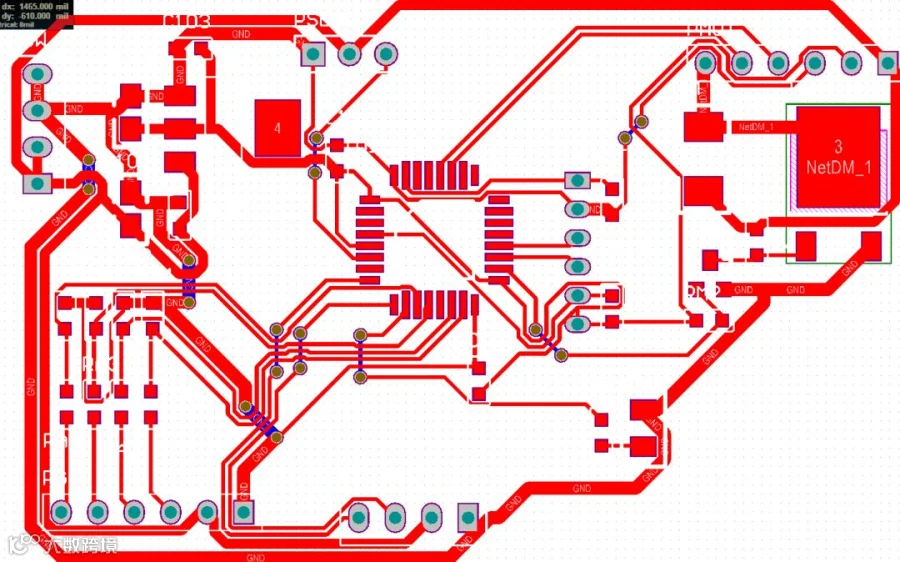

1、绘制PCB电路板，使用AD就可以。

2、设置只打印TOP_LAYER和过孔层

3、使用激光打印机打印在热转印纸上

4、这个电路板设置的最细的电线路为10mil

转印电路板

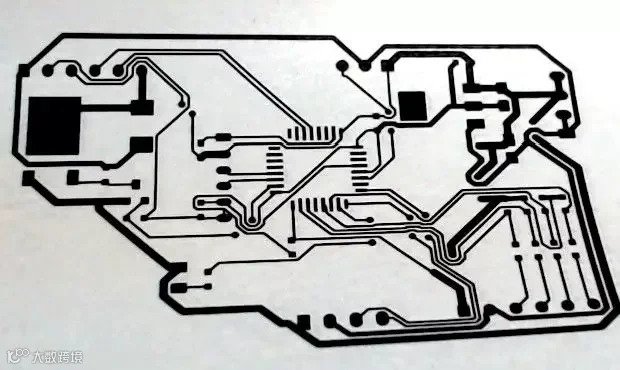

1、从激光打印机在热转印纸上打出电子线路黑白图，这里采用油纸会比较好。

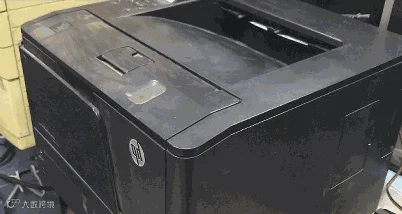

打印机打印

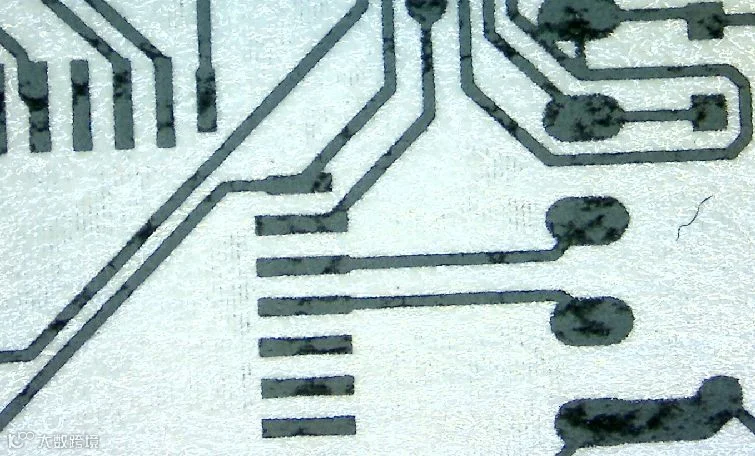

2、对于单面电路板，只需一张就够了。然后将其附着在一块大小合适的覆铜板上，在热转印机加热加压下，20秒便可以完成热转印。取出覆铜板，揭开热转印纸，便可以看到覆铜板上清晰的线路图。

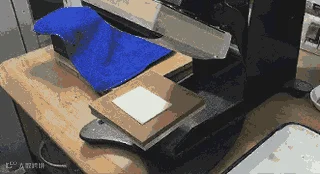

转印机加热压缩

腐蚀电路板

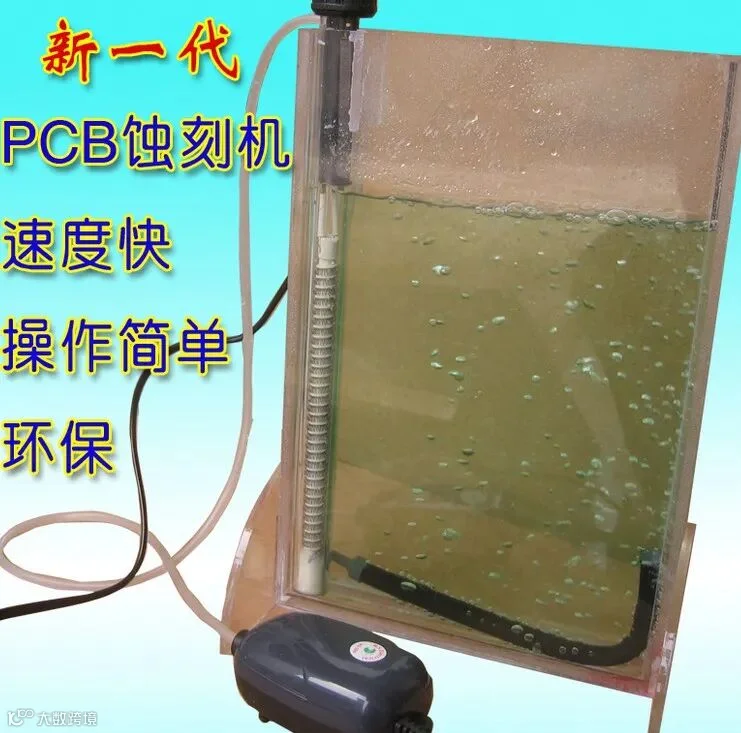

1、将覆铜板放在震荡腐蚀槽内，使用盐酸和双氧水的混合腐蚀液，只需要15秒钟便可以去掉多余的铜层。(这个可以用水盆代替，然后手摇，水温可以高一点，让其快速发生腐蚀),预算够的同学，也可以直接去网上买一个腐蚀的设备。

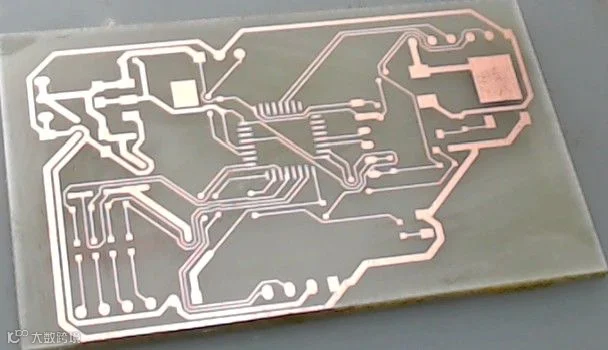

合适的盐酸，双氧水的配比，高速震荡的腐蚀槽是实现快速完美腐蚀的关键。加水冲洗后便可以拿出腐蚀后的电路板。

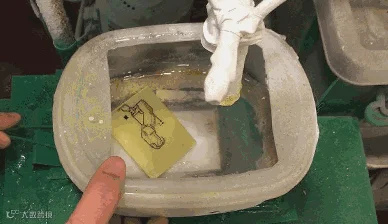

没钱只能自己买个小盆子倒一点腐蚀剂

千万不要鲁莽的触碰高浓度的腐蚀液。否则获得的痛苦会让人记忆一辈子。摇晃的时候要小心，以前做板子，裤子上都有好几个大洞。另外腐蚀完的废水不要乱到，以前实验室前面有一个草坪，结果倒了腐蚀剂废水，几个周草坪就没了。

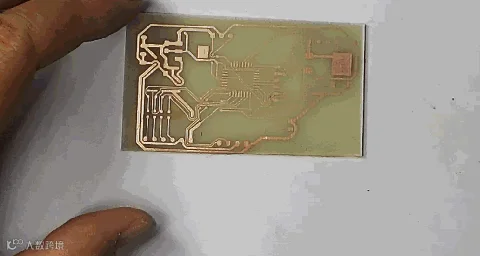

2、再使用丙酮或者钢丝球，将黑色的墨粉擦除掉，这样一个实验PCB板便制作完毕了。

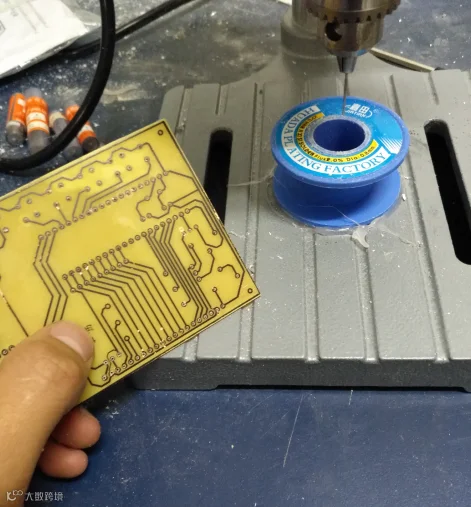

有时候还需要打孔

焊接电路板

1、在电路板表面涂抹助焊剂

涂抹助焊剂

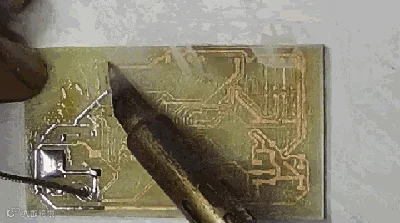

2、使用宽刀口烙铁给电路板上锡，便于后面的焊接

给电路板上锡

3、去掉助焊剂，完成器件的焊接

去掉助焊剂

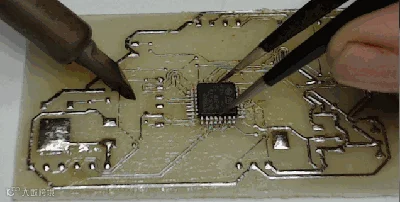

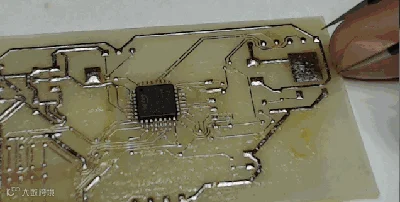

4、由于预涂焊锡，所以焊接器件比较容易

开始焊接

5、焊接完毕，使用洗板水清洗电路板

清洗电路板

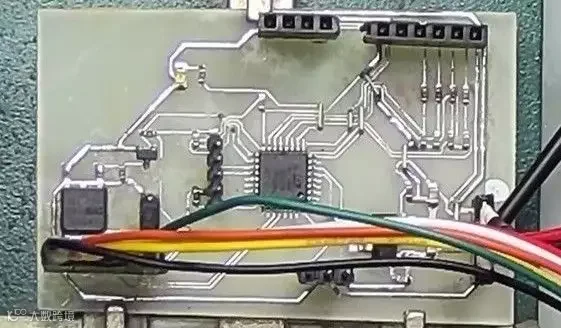

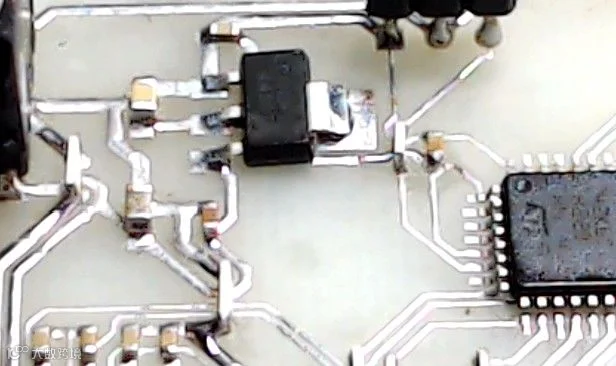

电路板的局部

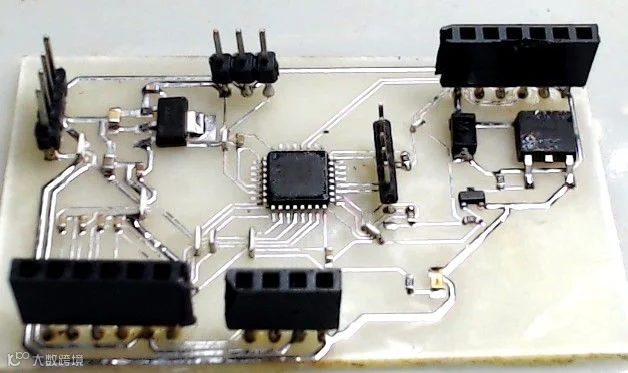

6、处在测试过程中线路板

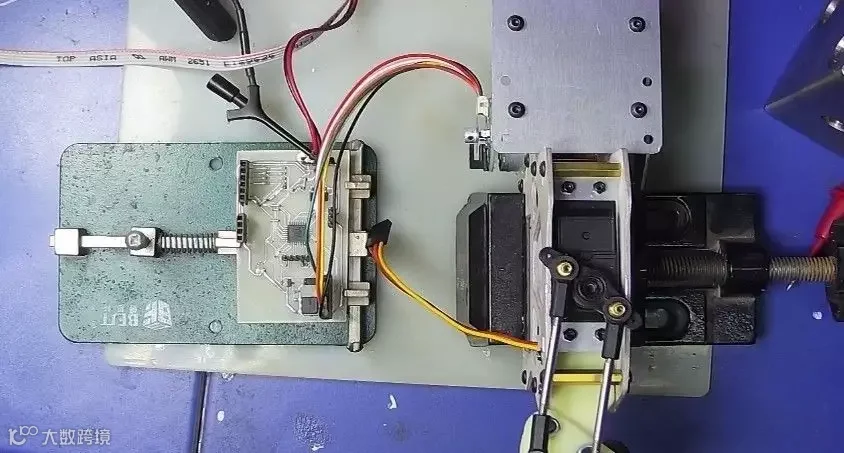

测试电路板

完成电路的调试

怎么样，脑子学会了吗，

其实挺简单的

对于会的人来说
