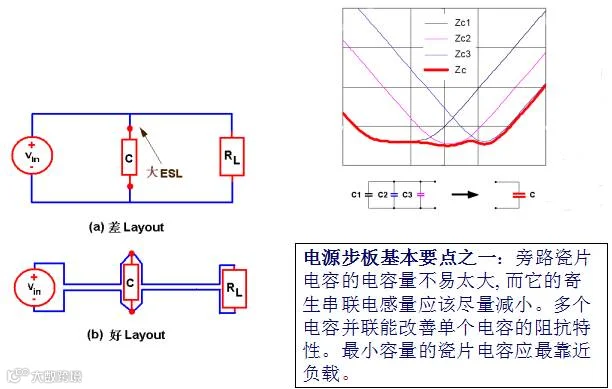

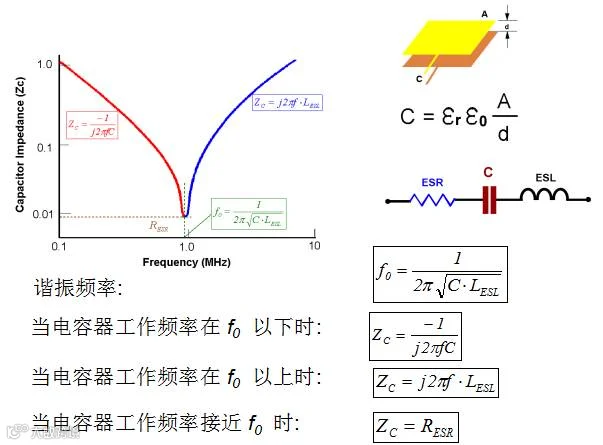

电容模型

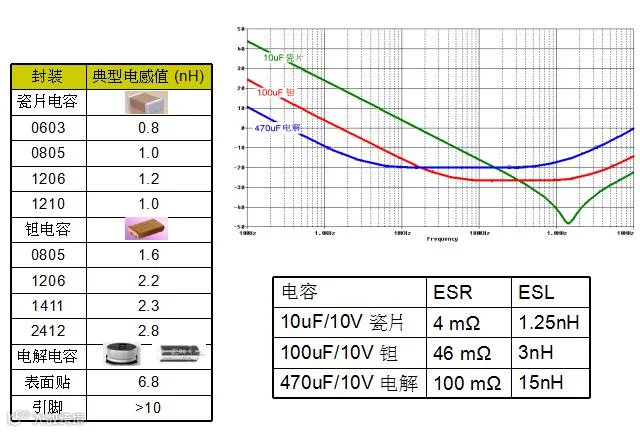

电容并联高频特性

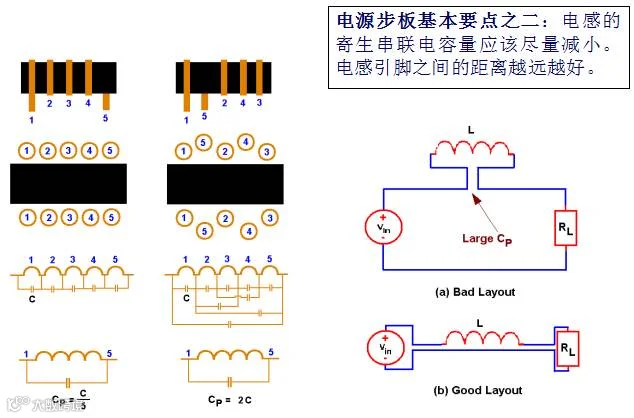

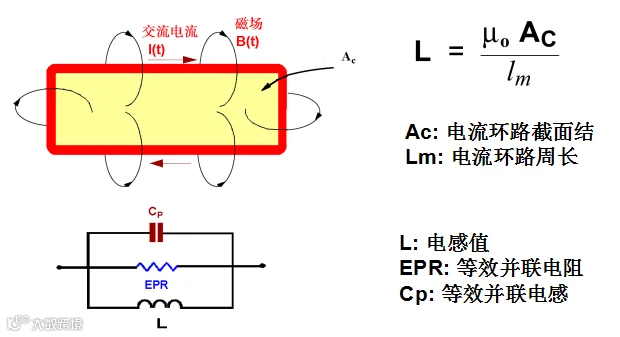

电感模型

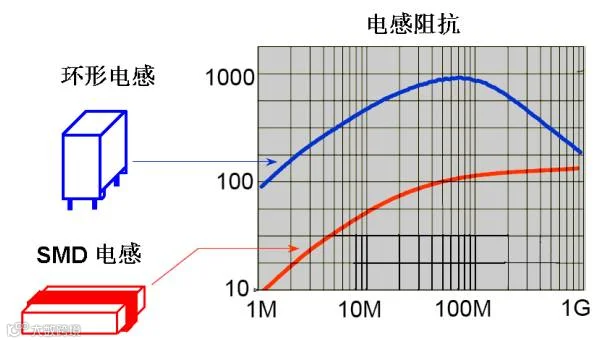

电感特性

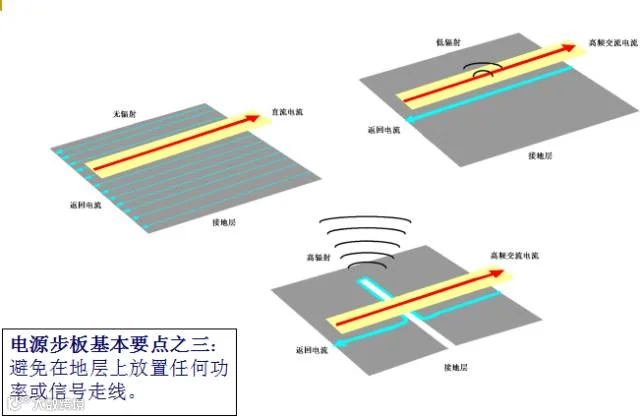

镜象面概念

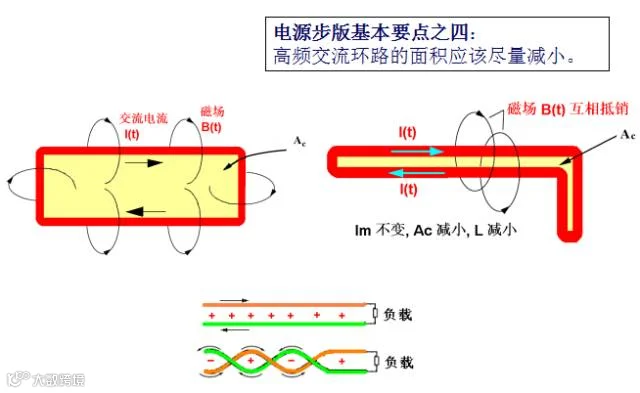

高频交流电流环路

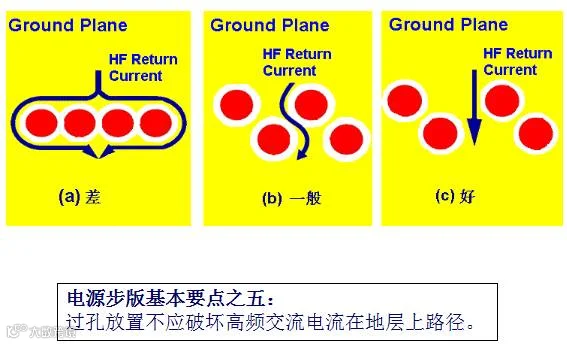

过孔 (VIA) 的例子

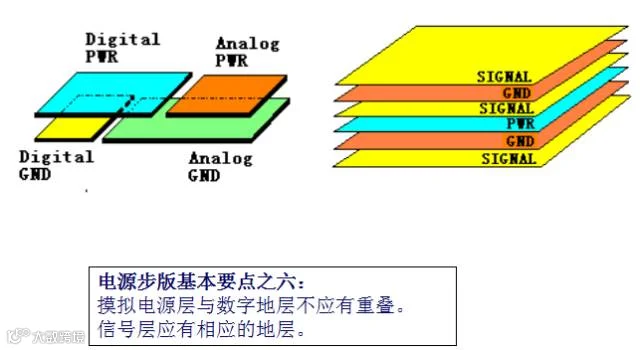

PCB板层分割

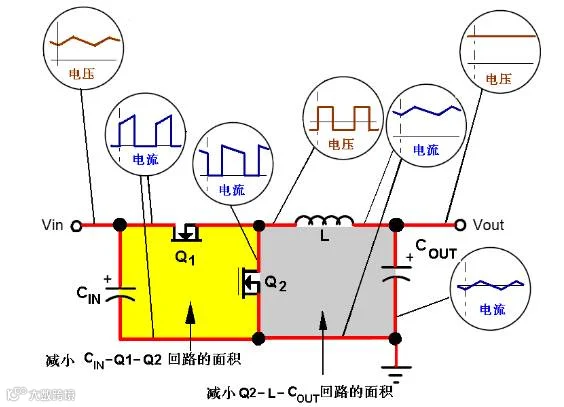

降压式(BUCK)电源：功率部分电流和电压波形

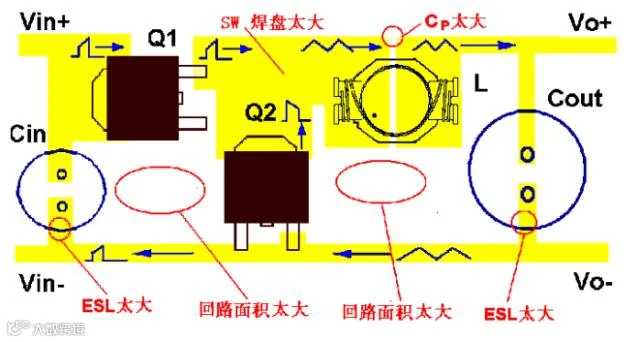

降压式电源排版差的例子

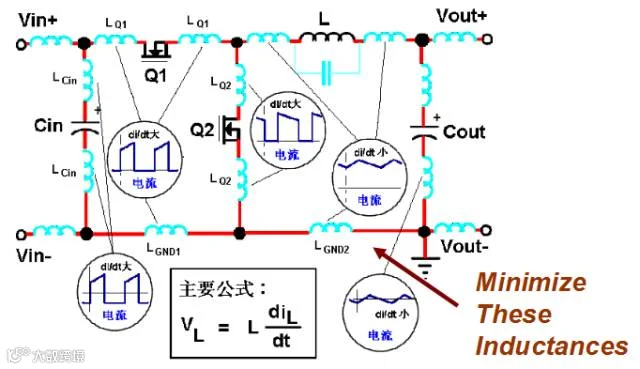

电路等效图

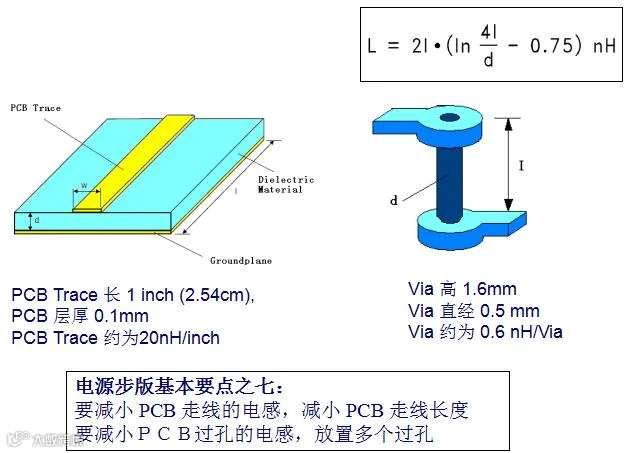

PCB Trace - Via 电感估算

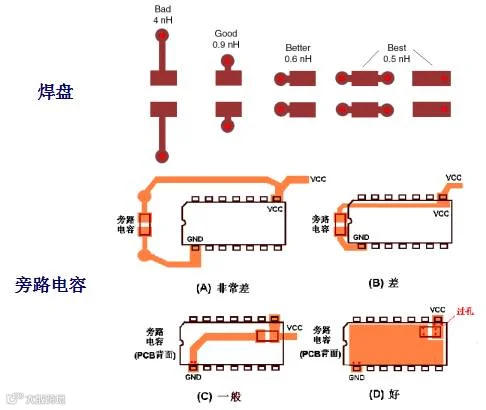

焊盘(PAD)和旁路电容的放置

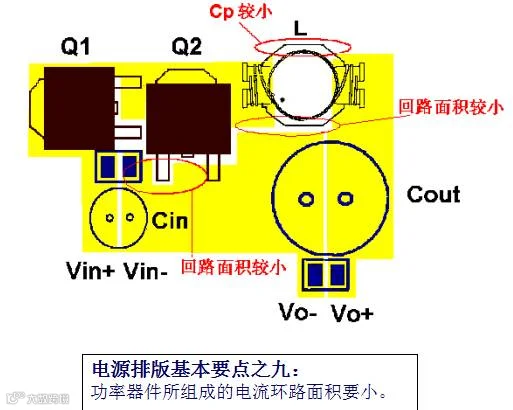

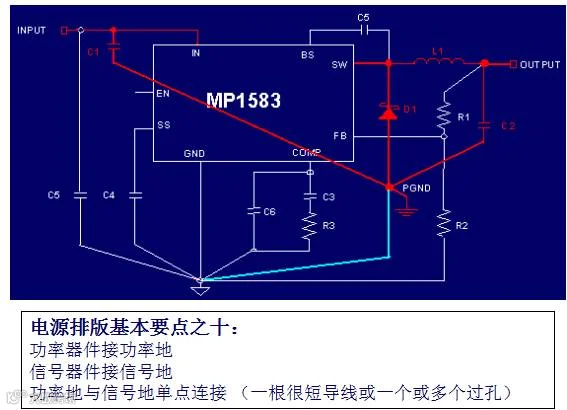

降压式电源排版的例子
降压式电源排版的例子
点分享
点收藏
点点赞
点在看
简单又好用，PCB布板的10个基本法则！
