有些小伙伴在pcb布线时，板子到手就是干，由于前期分析工作做的不足或者没做，导致后期处理时举步维艰。比如电源线、杂线拉完了，却漏掉一组重要的信号线，导致这组线没办法同组同层，甚至都没有完整的参考平面，需要对前面的布线工作做大修改才能完成，费时费力。如果将PCB板比作我们的城市，元器件就像鳞次栉比的各类建筑，信号线便是城里的大街小巷、天桥环岛，每条道路的出现都是有它的详细规划，布线亦是如此。
1、关键信号线优先：
电源、摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先。
2、布线密度优先原则：
从单板上连接关系最复杂的器件着手布线。从单板上连线最密集的区域开始布线。
3、关键信号处理注意事项：
尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层，并保证其最小的回路面积。必要时应采取屏蔽和加大安全间距等方法。保证信号质量。
4、阻抗控制：
有阻抗控制要求的网络应布置在阻抗控制层上，须避免其信号跨分割。
1、3W原则释义
2、窜扰控制
加大平行布线的间距，遵循3W规则。
在平行线间插入接地的隔离线。
减小布线层与地平面的距离。

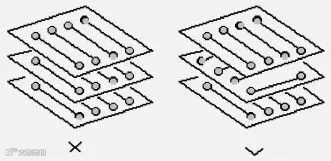

1、相邻平面走线方向成正交结构。
2、小的分立器件走线须对称
3、环路最小规则
信号线与其回路构成的环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。
4、不出现STUB
5、同一网络布线宽度一致
6、防止信号线在不同层间形成自环
7、避免锐角、直角
