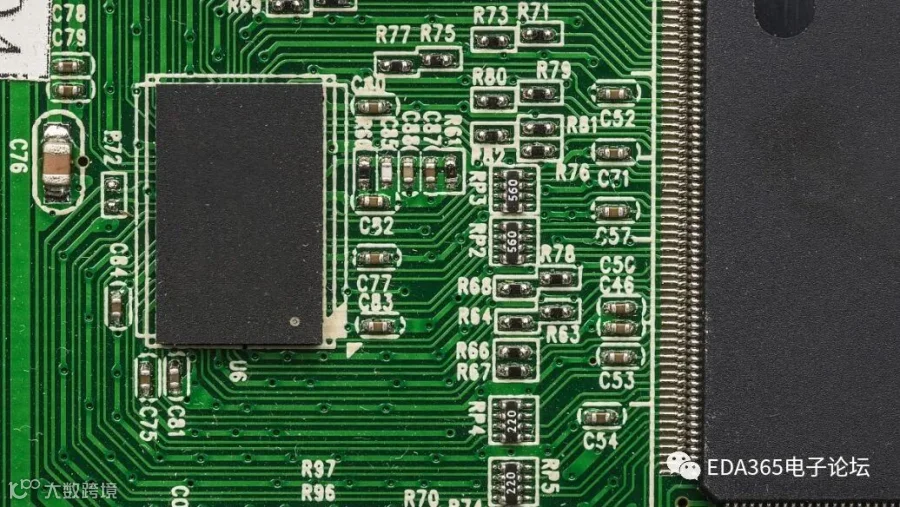

随着电子产品日益向小型化的趋势发展，相应的PCB的布线密度越来越高，孔径越来越小，各类型的槽孔也越来越多。
什么是短槽
当槽长小于2倍的槽宽时称为短槽。（如：槽长0.8mm，槽宽0.5mm）
普通加工方式
短槽按普通加工方式会出现什么问题呢？
使用普通钻孔模式，断钻的情况会很多，同时也会导致钻出的槽孔变形，呈现狗牙状，且槽会短于客户的设计（如下图）。
原因分析

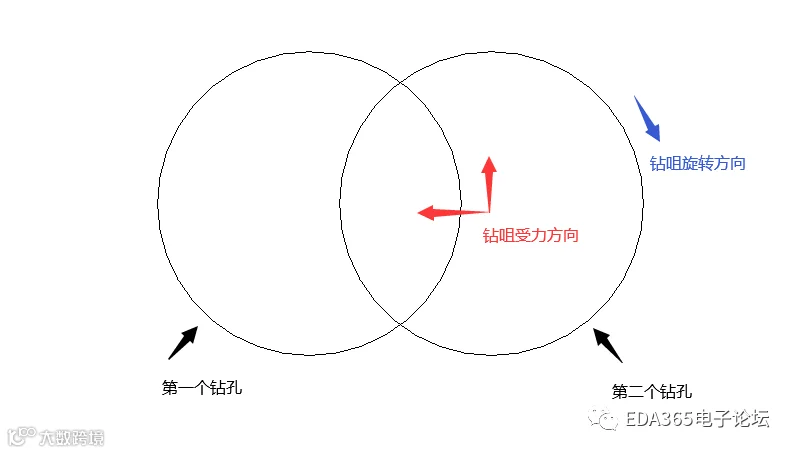

由于钻机主轴的旋转方向是顺时针，加工第二个钻孔时将受到不对称的反作用力，导致向逆时针方向偏斜。
正确加工方式
1、EDA365电子论坛建议客户设计时将槽加长，使槽长是槽宽的2倍以上；（部分设计是无法改长槽的，此办法无法适用所有的情况）
2、生产时使用较短刃长的槽刀，减低下刀速度，减少叠层数；（此办法能减少偏斜的程度，但是槽刀翻磨次数降低，产能和成本面临双重压力）
3、先用小的锣刀先加工一遍；（此办法只适用于0.8MM以上的槽宽，且多一道工序，周期延长，成本增加）

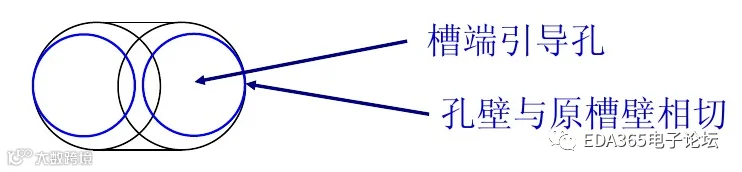

4、从工艺角度优化钻孔流程设计，在槽孔两端预先钻孔（引导孔），减少非对称力。引导孔直径等于槽长减去0.15MM后再除于2。（此方式槽偏斜程度最小，成本最低，是目前解决短槽钻偏的最佳办法）
