时钟（Clock）在一般SoC电路上是必不可少的，精准的时钟通常由晶振提供，晶振很难集成到芯片中去，而是作为分立元件设计在PCB上。它就像是人的心脏，如果时钟出错了，整个电路或者通信就会发生问题。比如，16MHz晶振给一个2.4G蓝牙芯片提供参考时钟，如果16MHz出现频偏，比如偏-48ppm（频率为15.999223MHz），由于射频是参考时钟倍频上去的，也会出现-48ppm的频偏（蓝牙频点变成2,399,883,450Hz，约100KHz的频偏），造成蓝牙与标准频率的对端无法通信。因此一个好的时钟电路是非常必要的，此篇文章对时钟电路中的晶振电路layout简单做一下阐述。
对于晶振电路，我们需要从几个方面考虑设计：
降低寄生电容的不确定性
降低温度的不确定性
-
减少对其他电路的干扰
设计注意点：
1. 晶振尽量靠近芯片，保证线路尽量短，防止线路过长导致串扰以及寄生电容。
2. 晶振周围打地孔做包地处理。
3. 晶振底部不要走信号线，尤其是其他高频时钟线。
4. 负载电容的回流地要短。
5. 走线时先经过电容再进入晶振。
下面分别举例贴片无源晶振及有源晶振的走线方式：

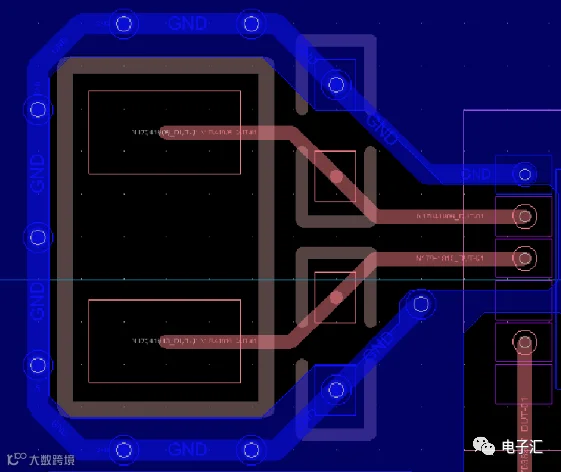

两脚贴片无源晶振
6. 封装较大，可从晶振中间出线。
7. 如果有测试点，使stub尽量短。
8. 走线可以走成假差分形式。尽量走在同一层。
9. 部分晶振底下需要做掏空处理，以防电容效应以及热效应造成频偏。
10. 如果是铁壳晶振，外壳做接地处理，提高抗干扰能力。
11. 晶振选型需要选工作温度达到125摄氏度及以上的。

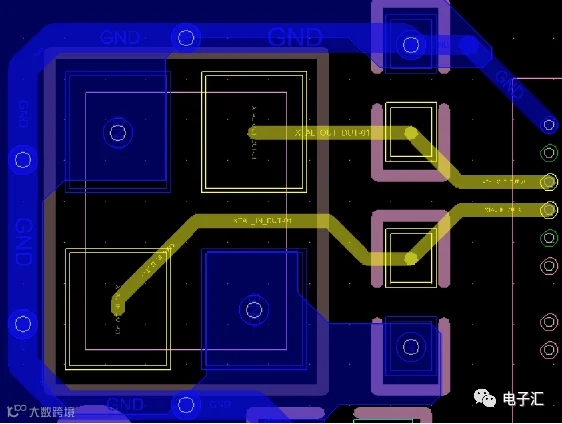

四脚贴片无源晶振
HTOL测试板上有源晶振的布局：
由于老化测试中一般芯片都在socket中测试，所以晶振不能与Socket放置在同一面，否则晶振会距离芯片较远。
晶振放在反面则需要打孔后连接至芯片管脚，此时需要在打孔附近增加回流地孔。
有源晶振需额外注意电源滤波电路处的电容，从大到小依次靠近晶振放置。

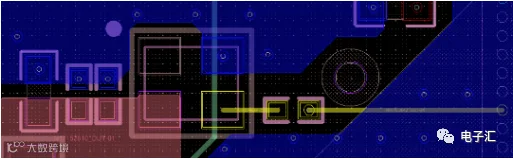

贴片有源晶振
