作为制作印制电路板的核心材料，覆铜板担负着印制电路板导电、绝缘、支撑三大功能，其品质决定了印制电路板的性能、品质、制造中的加工性、制造水平、制造成本以及长期可靠性等。

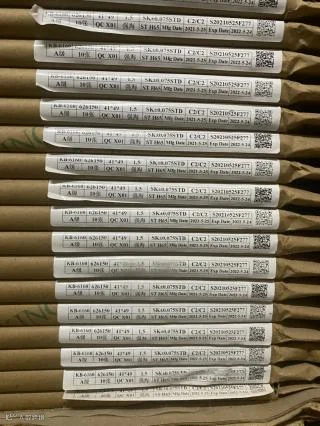

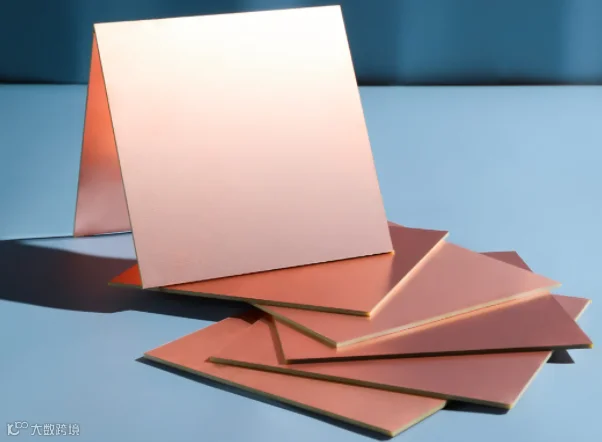

覆铜板(Copper Clad Laminate，全称覆铜板层压板，英文简称 CCL)，是由木浆纸或玻纤布等作增强材料，浸以树脂，单面或双面覆以铜箔，经热压而成的一种产品。

Part02

覆铜板的分类

根据不同的划分标准，覆铜板有不同的分类方法。按构造、结构主要可分为刚性覆铜板、挠性覆铜板和特殊覆铜板。

其中，刚性覆铜板不易弯曲，具有一定硬度和韧度，主要应用于通信设备、家用电器、电子玩具、计算机周边设备等产品，是我国覆铜板市场中规模最大的细分品种。

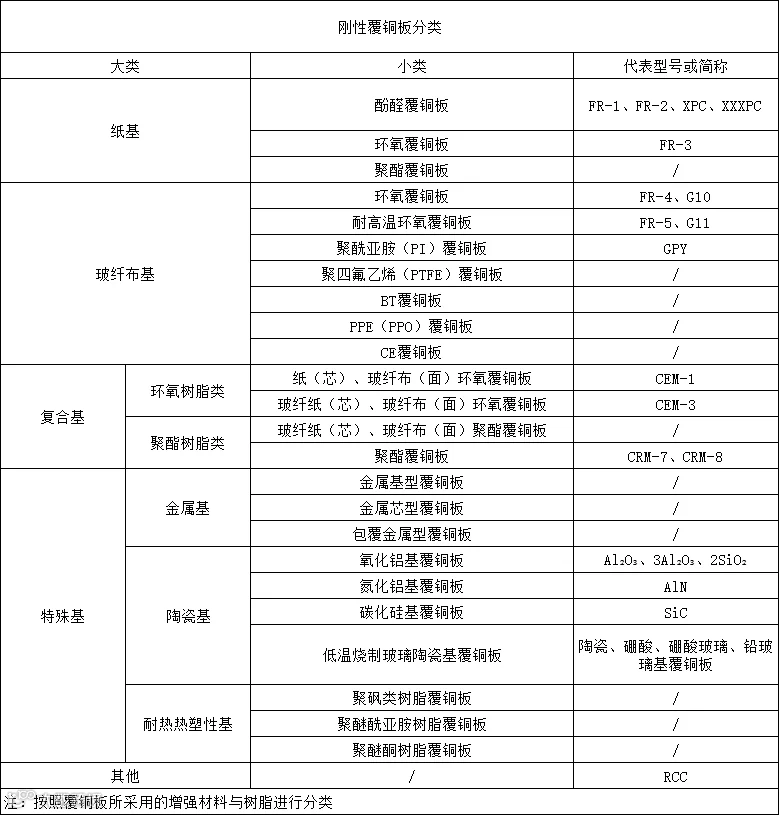

上图为学术性的分类，点击大图更为清晰，较详尽。

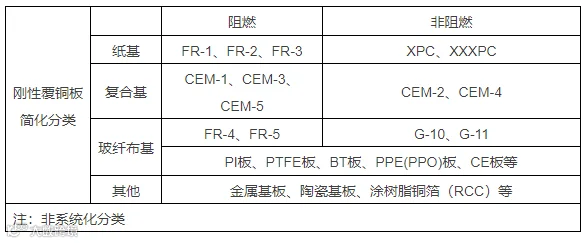

总体来看，根据增强材料和树脂品种的不同，刚性覆铜板可分为纸基覆铜板(XPC、FR-1、FR-2)、复合基板(CEM-1、CEM-2)、玻纤布基板(FR-4)等。

其中，FR-4 所代表的意思是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格，是目前 PCB 制造中用量最大、应用最广的产品，约占全球 CCL 产值的 58.5%，因其具有很高的强度和阻燃性，一般的单、双面和多层 PCB 电路板大多都会选择 FR-4 作为基材。Part

03覆铜板的质量指标

我们已了解，覆铜板质量的优劣直接影响 PCB 的质量，所以，板材的判断与选取便显得尤为重要。下文以 FR-4 覆铜板为例，讲讲衡量覆铜板质量的标准：

外观：包括但不限于，对金属箔面凹坑、划痕、麻点和胶点、皱折、针孔的尺寸

要求，和对层压板面及次表面的胶点、压痕、缺胶、气泡、外来杂质等缺陷的要求。

尺寸：包括但不限于，长度、宽度及其偏差、弓曲和扭曲、垂直度要求。

电性能：包括但不限于，介电常数、介质损耗角正切、体积电阻率、表面电阻、

绝缘电阻、耐电弧性、介质击穿电压、电气强度、相比漏电起痕指数、表面腐蚀

和边缘腐蚀等性能要求。

物理性能：包括但不限于，焊盘拉脱强度、冲孔性、剥离强度、尺寸稳定性、

弯曲强度、耐冲击性能、耐热性要求。

化学性能：包括但不限于，燃烧性、耐浮焊、可焊性、耐药品性、金属表面

可清洗性、玻璃化温度、平均热膨胀系数、尺寸稳定性。

环境性能：包括但不限于，吸水性、耐霉性、压力容器蒸煮试验。

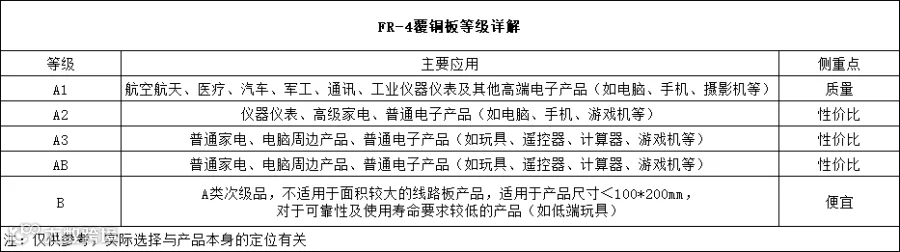

此外还有一套较简单的分级具体如下：

FR-4A1 级覆铜板：此级主要应用于军工、通讯、电脑、数字电路、工业仪器仪表、汽车电路等电子产品。
FR-4A2 级覆铜板：此级主要用于普通电脑、仪器仪表、高级家电产品及一般的电子产品。此系列覆铜板应用广泛，各项性能指标都能满足一般工业用电子产品的需要。
FR-4A3 级覆铜板：此级覆铜板是专门为家电行业、电脑周边产品及普通电子产品（如玩具，计算器，游戏机等）开发生产的FR-4产品。其特点在于性能满足要求的前提下，价格极具竞争优势。
FR-4AB 级覆铜板：此级别板材属独有的低档产品。但各项性能指标仍可满足普通的家电、电脑及一般的电子产品的需要，其价格最具竞争性，性能价格比也相当出色。
FR-4B 级覆铜板：此等级的板材属次级品板材，质量稳定性较差，不适用于面积较大的线路板产品，一般适用尺寸100mmX200mm的产品。它的价格最低廉，但客户应注意选择使用。
