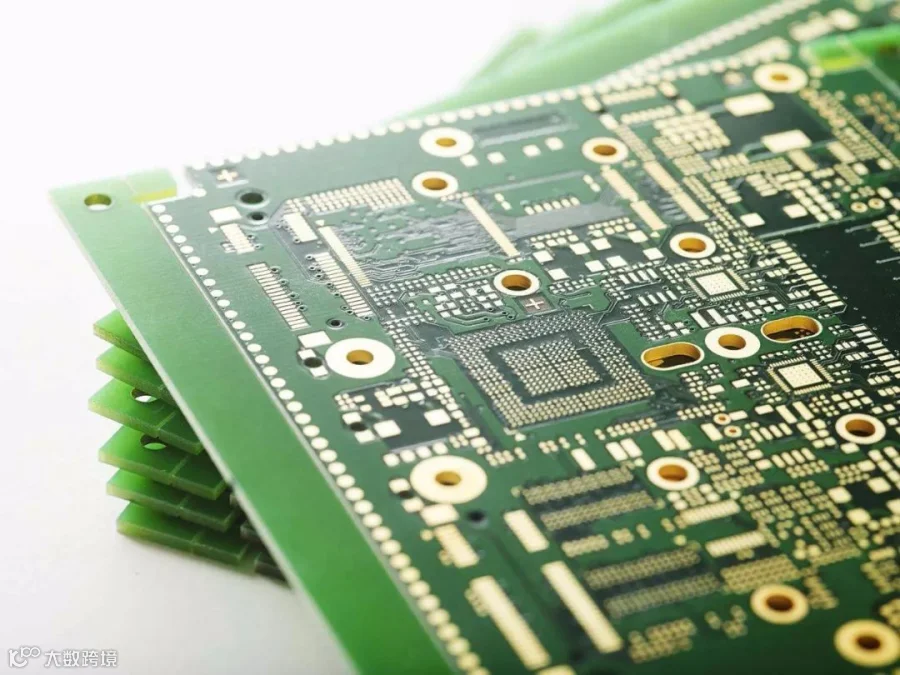

长期的缓慢变化将会导致巨大的变化。在环保呼声愈来愈高的情况下，PCB的表面处理工艺未来肯定会发生巨变

表面处理的目的

　　表面处理最基本的目的是保证良好的可焊性或电性能。由于自然界的铜在空气中倾向于以氧化物的形式存在，不大可能长期保持为原铜，因此需要对铜进行其他处理。虽然在后续的组装中，可以采用强助焊剂除去大多数铜的氧化物，但强助焊剂本身不易去除，因此业界一般不采用强助焊剂。

常见的五种表面处理工艺

　　现在有许多PCB表面处理工艺，常见的是热风整平、有机涂覆、化学镀镍/浸金、浸银和浸锡这五种工艺，下面将逐一介绍。

1.热风整平

又名热风焊料整平，它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层。热风整平时焊料和铜在结合处形成铜锡金属间化合物。保护铜面的焊料厚度大约有1-2mil。PCB进行热风整平时要浸在熔融的焊料中；风刀在焊料凝固之前吹平液态的焊料；风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。热风整平分为垂直式和水平式两种，一般认为水平式较好，主要是水平式热风整平镀层比较均匀，可实现自动化生产。热风整平工艺的一般流程为：微蚀→预热→涂覆助焊剂→喷锡→清洗。

2.有机涂覆工艺

不同于其他表面处理工艺，它是在铜和空气间充当阻隔层；有机涂覆工艺简单、成本低廉，这使得它能够在业界广泛使用。早期的有机涂覆的分子是起防锈作用的咪唑和苯并三唑，最新的分子主要是苯并咪唑，它是化学键合氮功能团到PCB上的铜。在后续的焊接过程中，如果铜面上只有一层的有机涂覆层是不行的，必须有很多层。这就是为什么化学槽中通常需要添加铜液。在涂覆第一层之后，涂覆层吸附铜；接着第二层的有机涂覆分子与铜结合，直至二十甚至上百次的有机涂覆分子集结在铜面，这样可以保证进行多次回流焊。试验表明：最新的有机涂覆工艺能够在多次无铅焊接过程中保持良好的性能。有机涂覆工艺的一般流程为：脱脂→微蚀→酸洗→纯水清洗→有机涂覆→清洗，过程控制相对其他表面处理工艺较为容易。

3.化学镀镍/浸金

化学镀镍/浸金工艺不像有机涂覆那样简单，化学镀镍/浸金好像给PCB穿上厚厚的盔甲；另外化学镀镍/浸金工艺也不像有机涂覆作为防锈阻隔层，它能够在PCB长期使用过程中有用并实现良好的电性能。因此，化学镀镍/浸金是在铜面上包裹一层厚厚的、电性良好的镍金合金，这可以长期保护PCB；另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。镀镍的原因是由于金和铜间会相互扩散，而镍层能够阻止金和铜间的扩散；如果没有镍层，金将会在数小时内扩散到铜中去。化学镀镍/浸金的另一个好处是镍的强度，仅仅5微米厚度的镍就可以限制高温下Z方向的膨胀。此外化学镀镍/浸金也可以阻止铜的溶解，这将有益于无铅组装。化学镀镍/浸金工艺的一般流程为：酸性清洁→微蚀→预浸→活化→化学镀镍→化学浸金，主要有6个化学槽，涉及到近100种化学品，因此过程控制比较困难。

4.浸银工艺

介于有机涂覆和化学镀镍/浸金之间，工艺比较简单、快速；不像化学镀镍/浸金那样复杂，也不是给PCB穿上一层厚厚的盔甲，但是它仍然能够提供好的电性能。银是金的小兄弟，即使暴露在热、湿和污染的环境中，银仍然能够保持良好的可焊性，但会失去光泽。浸银不具备化学镀镍/浸金所具有的好的物理强度因为银层下面没有镍。另外浸银有好的储存性，浸银后放几年组装也不会有大的问题。浸银是置换反应，它几乎是亚微米级的纯银涂覆。有时浸银过程中还包含一些有机物，主要是防止银腐蚀和消除银迁移问题；一般很难测量出来这一薄层有机物，分析表明有机体的重量少于1％。

5.浸锡

由于目前所有的焊料都是以锡为基础的，所以锡层能与任何类型的焊料相匹配。从这一点来看，浸锡工艺极具有发展前景。但是以前的PCB经浸锡工艺后出现锡须，在焊接过程中锡须和锡迁徙会带来可靠性问题，因此浸锡工艺的采用受到限制。后来在浸锡溶液中加入了有机添加剂，可使得锡层结构呈颗粒状结构，克服了以前的问题，而且还具有好的热稳定性和可焊性。浸锡工艺可以形成平坦的铜锡金属间化合物，这个特性使得浸锡具有和热风整平一样的好的可焊性而没有热风整平令人头痛的平坦性问题；浸锡也没有化学镀镍/浸金金属间的扩散问题——铜锡金属间化合物能够稳固的结合在一起。浸锡板不可存储太久，组装时必须根据浸锡的先后顺序进行。

6.其他表面处理工艺

其他表面处理工艺的应用较少，下面来看应用相对较多的电镀镍金和化学镀钯工艺。电镀镍金是PCB表面处理工艺的鼻祖，自从PCB出现它就出现，以后慢慢演化为其他方式。它是在PCB表面导体先镀上一层镍后再镀上一层金，镀镍主要是防止金和铜间的扩散。现在的电镀镍金有两类：镀软金（纯金，金表面看起来不亮）和镀硬金（表面平滑和硬，耐磨，含有钴等其他元素，金表面看起来较光亮）。软金主要用于芯片封装时打金线；硬金主要用在非焊接处的电性互连。考虑到成本，业界常常通过图像转移的方法进行选择性电镀以减少金的使用。目前选择性电镀金在业界的使用持续增加，这主要是由于化学镀镍/浸金过程控制比较困难。正常情况下，焊接会导致电镀金变脆，这将缩短使用寿命，因而要避免在电镀金上进行焊接；但化学镀镍/浸金由于金很薄，且很一致，变脆现象很少发生。化学镀钯的过程与化学镀镍过程相近似。主要过程是通过还原剂（如次磷酸二氢钠）使钯离子在催化的表面还原成钯，新生的钯可成为推动反应的催化剂，因而可得到任意厚度的钯镀层。化学镀钯的优点为良好的焊接可靠性、热稳定性、表面平整性。
