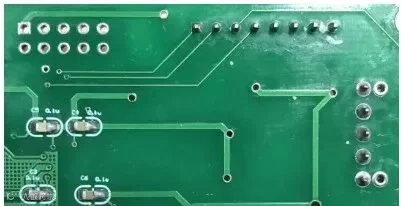

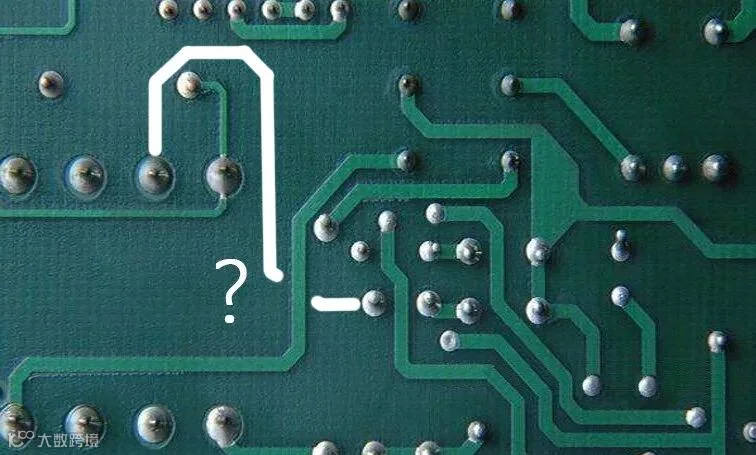

PCB上的过孔及排列

2、激光孔

用激光打出来的孔。内径一般是0.1mm。很少有其他规格的激光孔。

因为激光的功率有限，无法直接打穿多层PCB板，通常用来做表层的盲孔。

PCB板过孔设计的注意事项孔径尽量大一些：上面讲了，小孔要用小钻头，小钻头价格高，对板厂要求也高。如果电路板面积较大，甚至可以用0.5mm内径的机械孔。

尽量不用激光孔：带有一层激光孔的电路板，比不带激光孔的贵30%（一阶板）。带有2层激光孔的，比1层激光孔的再贵30%（二阶板）。

其他更贵的设计：过孔工艺越复杂，电路板价格越高，最便宜的和最贵的相差几十倍以上。像0.2mm的机械孔比0.3mm的机械孔电路板贵20%左右；2层激光孔重叠的叠孔板，比2层激光孔交错的错孔板贵20%以上；苹果手机喜欢用的任意层互联板比普通只有机械孔的电路板贵10倍以上（全板都是重叠激光孔）。
