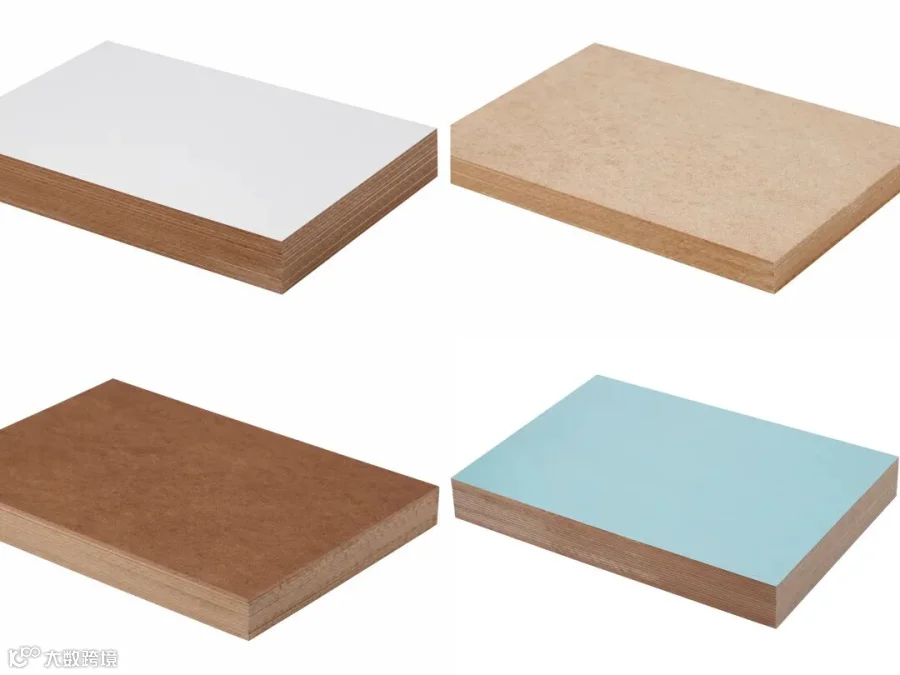

电路板（PCB）用盖板和垫板（简称为盖/垫板）是PCB机械钻孔加工必备的重要材料之一。它在PCB孔加工中，无论是确保产品品质、工艺的实施，还是经济效益，都起到非常重要的作用。

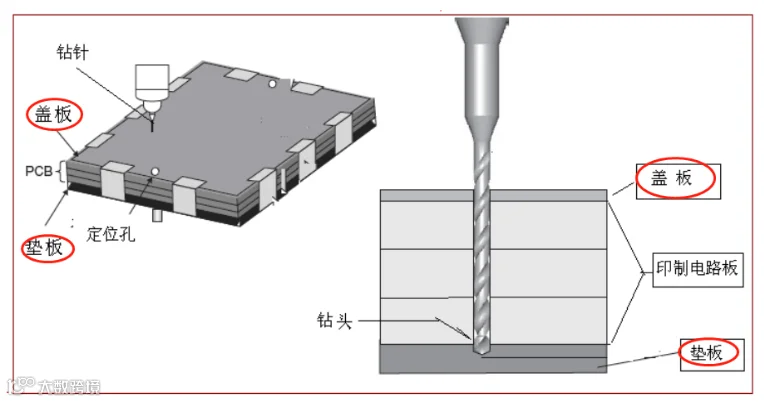

在电路板进行机械钻孔加工时,放置在待加工覆铜板（或电路板）的上/下表面，以满足加工工艺要求的板状材料,称为盖/垫板。其中，盖放于待加工基板材料上表面的，最先与钻针入钻时接触的板状材料，称为“盖板”；钻孔时垫在待加工基板材料下表面的，与钻孔设备台面直接接触的板状垫料，称为垫板。

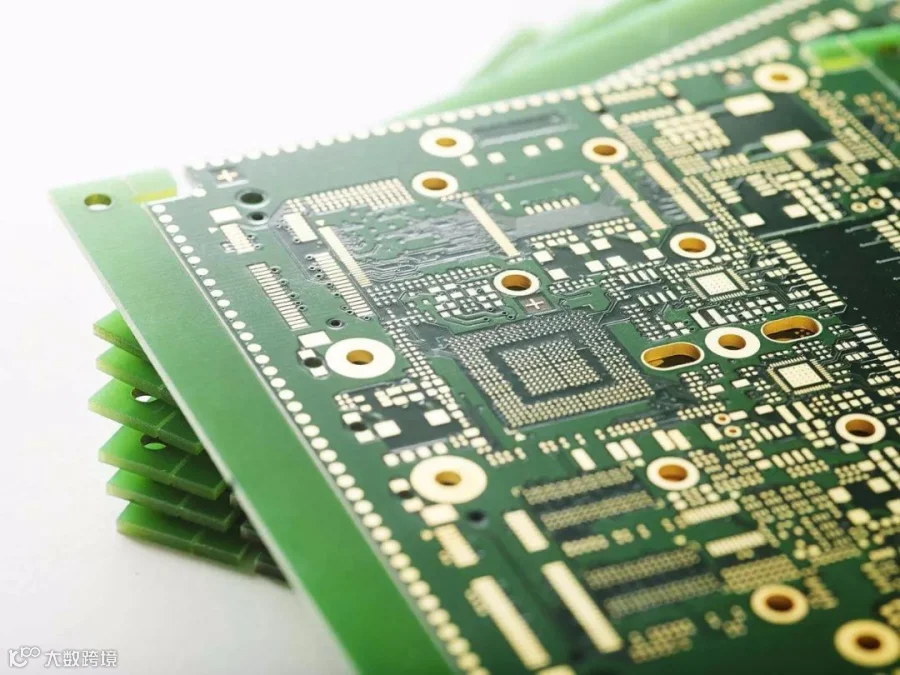

在PCB设计中，过孔的数量将决定着PCB的可靠性和连通性，而过孔数量是根据电路板的需求来决定，然而有时候在设计过程中难免会遇见PCB板上过孔数量过多的问题，那么如何解决？
1、优化设计
①合并功能相似的元件：在设计过程中，可考虑合并功能相似的元件，从而减少所需的过孔数量，如：将多个相同类型的电容器或电阻合并为一个组件，以减少过孔数量；
②使用SMD器件：优先选择表面贴装器件，因为该器件的特点是不需要过孔，通过合理选择SMD远近，可减少整体的过孔数量。
2、调整过孔类型
①使用盲孔和埋孔
如果可以，尽量采用盲孔和埋孔技术，这是因为盲孔只在电路板的一侧进行钻孔；而埋孔则在电路板两端都进行钻孔，从而减少过孔数量；
②使用嵌入式元件技术：嵌入式元件技术将元件直接嵌入到PCB板的内部层中，从而避免通过孔，但注意，该项技术需要专门的制造工艺和设备支持。
3、优化布局
①紧凑布局：通过优化元件的布局，尽量紧凑排列，可减少过孔数量，避免过多的空隙和不必要的跨越，从而减少过孔需求；
②层间连接：考虑使用层间连接来替代通过孔，通过使用内部层或追踪进行信号传输，可减少外部层的过孔需求。
4、与制造厂商沟通
①了解制造限制：在设计前需要与制造厂商沟通，了解其制造能力和限制，他们可提供有关过孔的最佳实践和建议，帮助工程师优化设计；
②制造优化建议：为提升良品率，制造厂商一般会提供制造优化的建议，如采用堆叠孔或盲孔技术等，以此提高制造效率。
