导读：电路板（PCB）用盖板和垫板（简称为盖/垫板）是PCB机械钻孔加工必备的重要材料之一。它在PCB孔

电路板（PCB）用盖板和垫板（简称为盖/垫板）是PCB机械钻孔加工必备的重要材料之一。它在PCB孔加工中，无论是确保产品品质、工艺的实施，还是经济效益，都起到非常重要的作用。

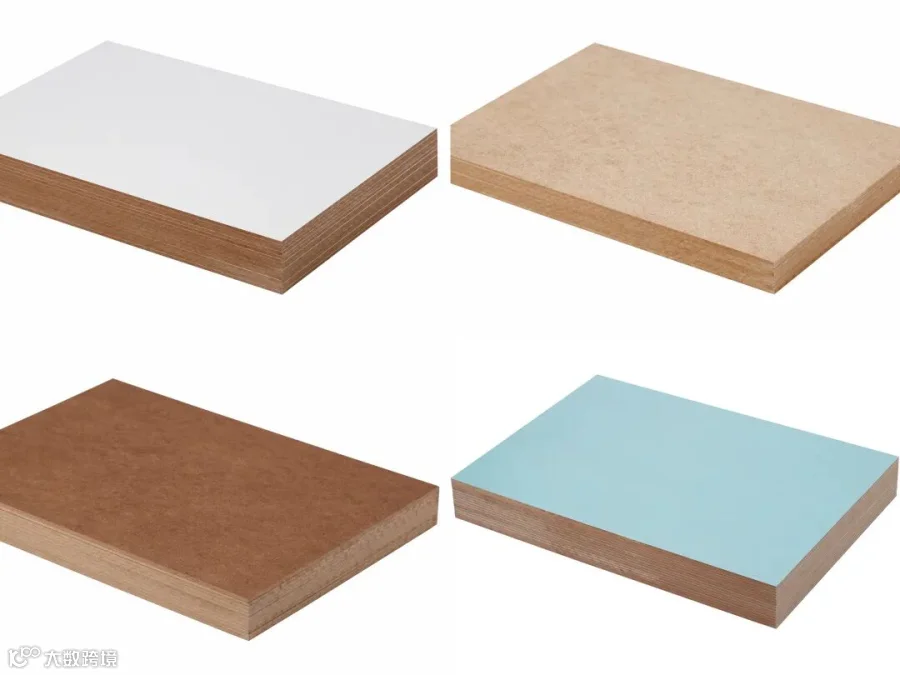

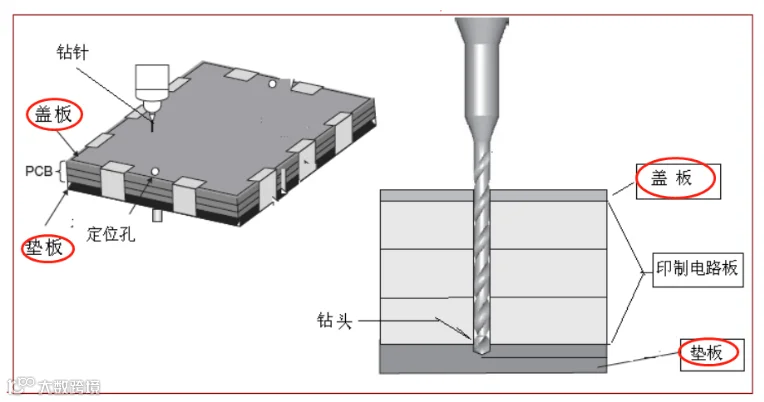

在电路板进行机械钻孔加工时,放置在待加工覆铜板（或电路板）的上/下表面，以满足加工工艺要求的板状材料,称为盖/垫板。其中，盖放于待加工基板材料上表面的，最先与钻针入钻时接触的板状材料，称为“盖板”；钻孔时垫在待加工基板材料下表面的，与钻孔设备台面直接接触的板状垫料，称为垫板。

东莞市项华电子科技有限公司（简称：项华电子），创始于2014年8月，是一家专业PCB高端钻孔材料的制造企业。公司业务涉及研发、生产、批发、销售、服务于一体。项华产品远销欧、美、韩、日、东南亚、俄罗斯等国家和地区，同时在国内、外通过多种形式的分销，与众多大型知名PCB企业建立稳固的合作关系，备受国内、外客户的一致好评。

1．印制电路板技术水平的标志

评价印制电路板技术水平的指标很多，但是印制电路板上布线密度的大小成为目前判断产品水平的重要因素。在印制电路板中，2.50mm或2.54mm标准网格交点上的两个焊盘之间，能布设的导线根数将作为定量评价印制电路板布线密度高低的重要参数。

在两个焊盘之间布设一根导线，为低密度印制电路板，其导线宽度大于0.3mm。
在两个焊盘之间布设两根导线，为中密度印制电路板，其导线宽度约为0.2mm。
在两个焊盘之间布设三根导线，为高密度印制电路板，其导线宽度为0.1～0.15mm。
在两个焊盘之间布设四根导线，可算超高密度印制电路板，线宽为0.05～0.08mm。

当然，对多层印制电路板来说，还应以孔径大小、层数多少作为综合衡量标志。

2．我国PCB高速发展

近10年我国PCB行业高速发展，到2004年我国PCB产量值达到500亿元人民币，已超过美国，成为仅次于日本的世界第二大PCB强国。2006年我国印制电路板总产值达到128亿美元，已超过日本，成为世界第一大PCB生产大国。自此，我国印制电路板行业始终保持全球第一的地位并持续维持快速发展的态势。2017年，我国印制电路板产值高达297亿美元，已占据全球产值的50.5%。
