1、搭建主体

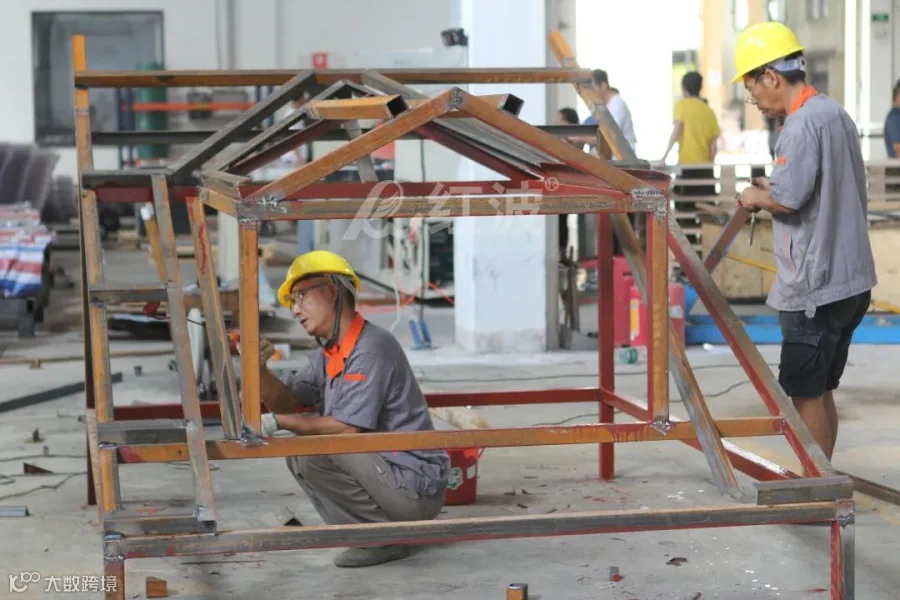

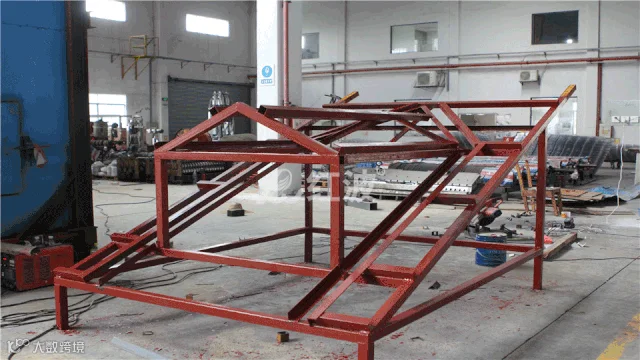

首先，搭建好主体屋面檩条，搭建老虎窗主体。

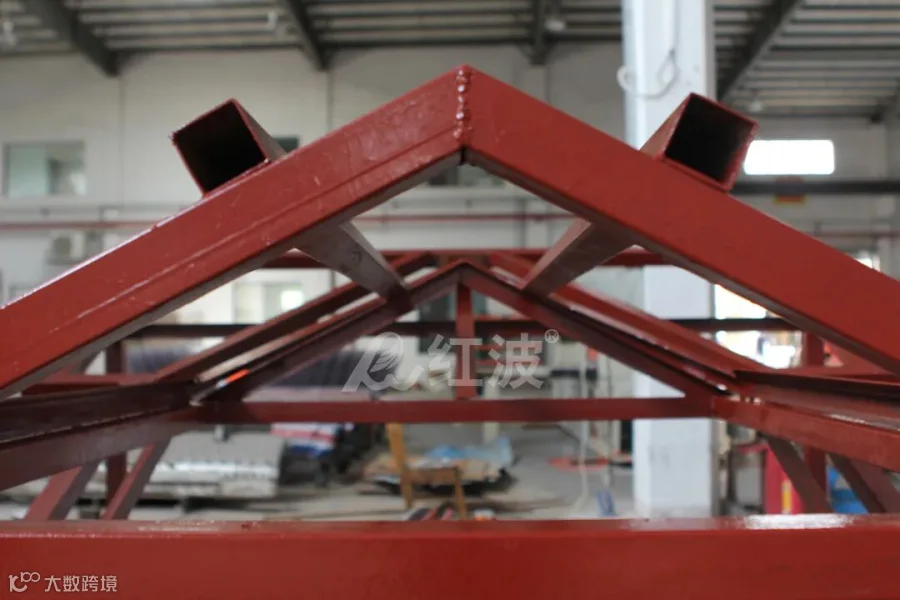

以适当主檩条为标高，脊瓦角度为标角，搭建老虎窗整体结构框架。
2、预设泛水板位置

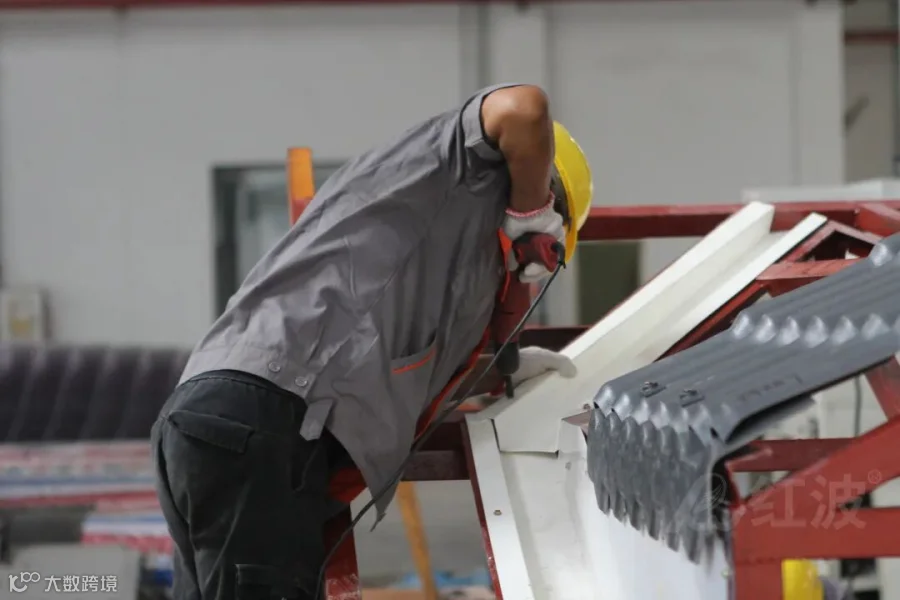

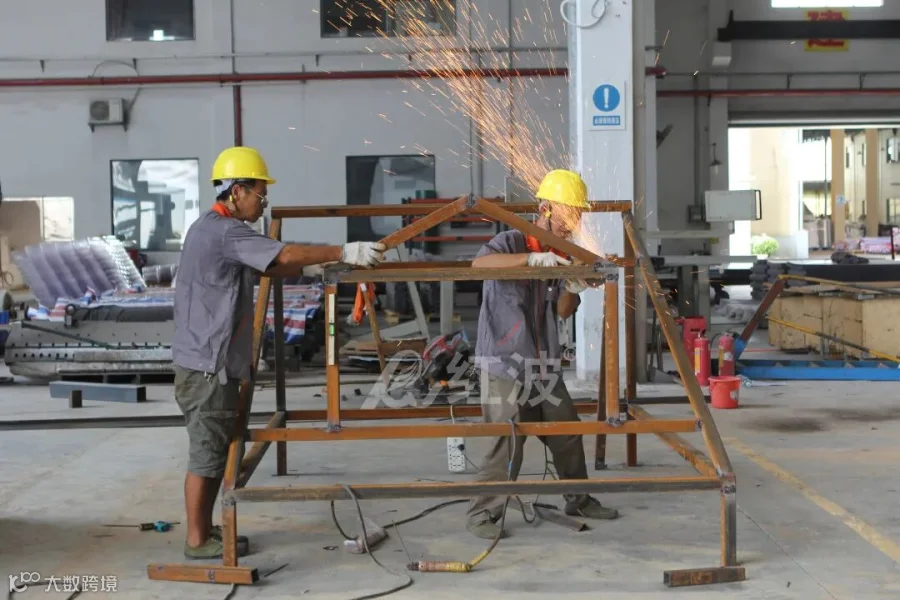

按照预设泛水板位置，利用角铁焊接泛水板安装位置，并延伸至檐口。

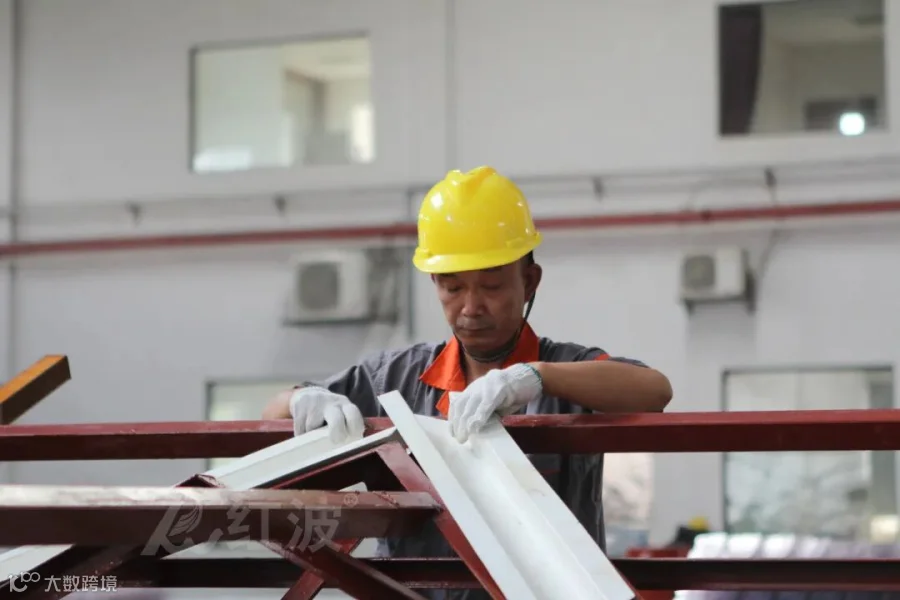

3、安装泛水板

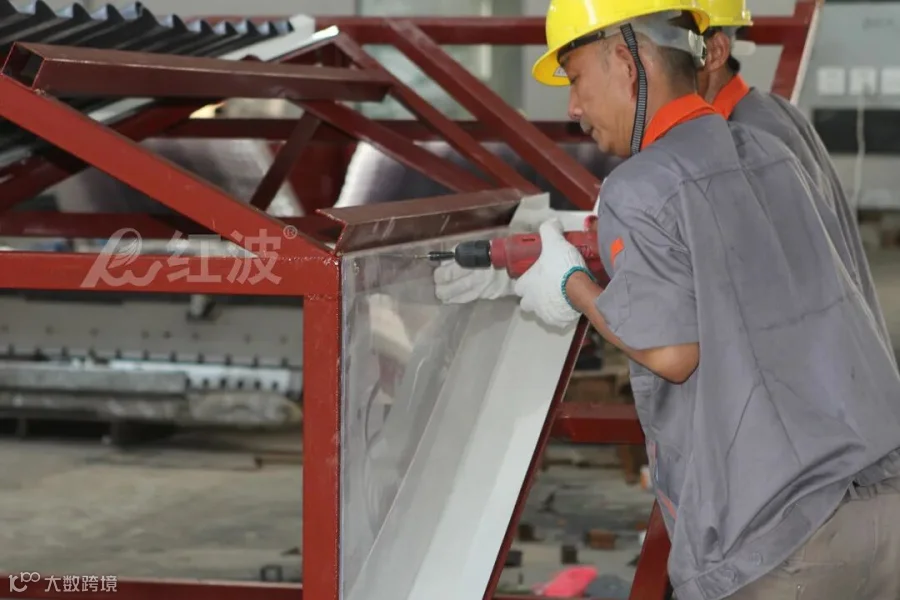

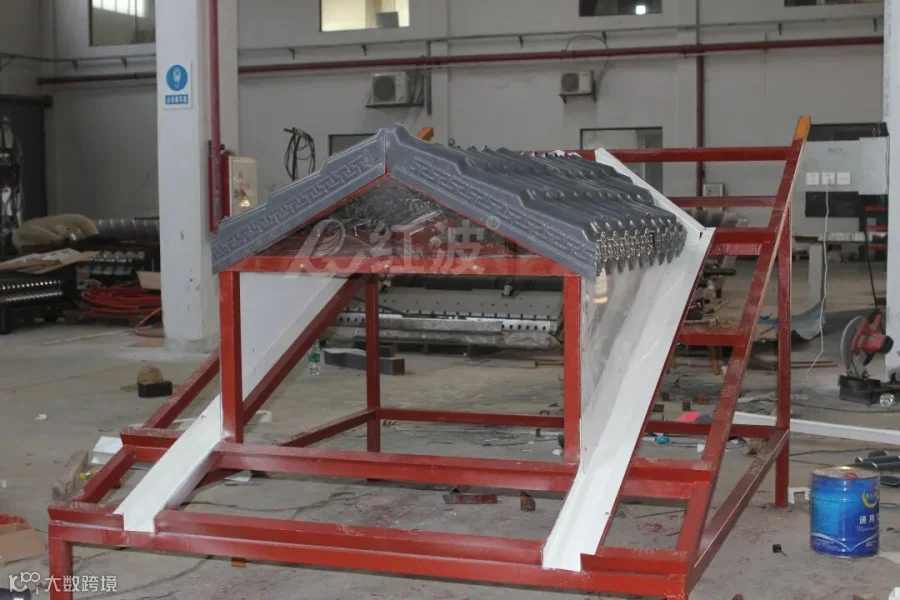

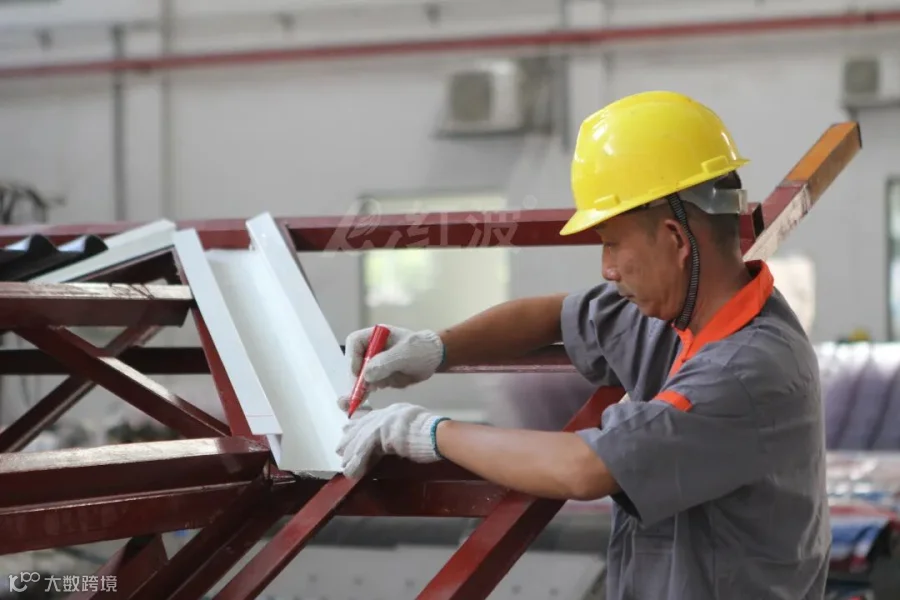

安装老虎窗四周泛水板，用平头螺丝做好固定。
4、安装墙面
安装老虎窗两侧墙面。

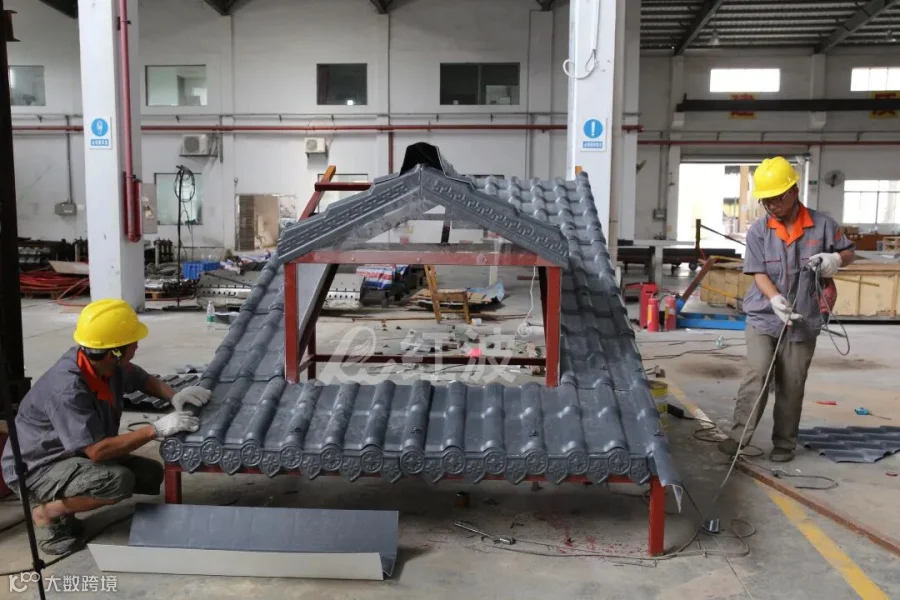

5、铺设配件

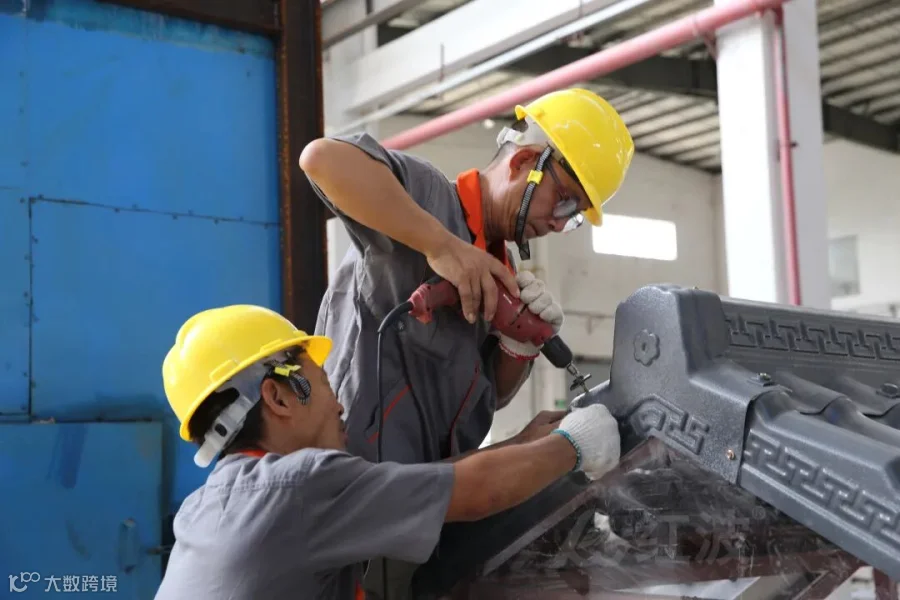

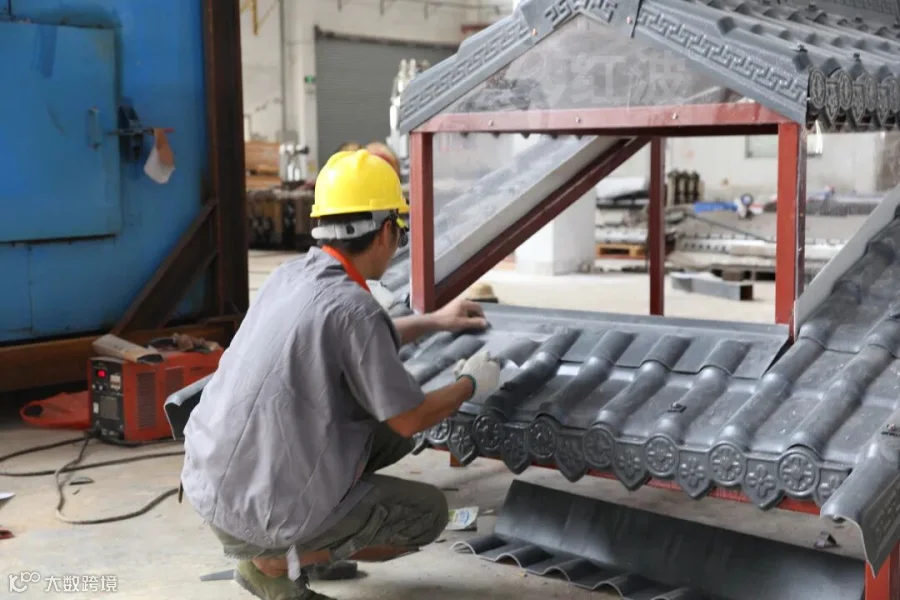

铺设老虎窗屋面瓦、脊瓦及封头等配件。

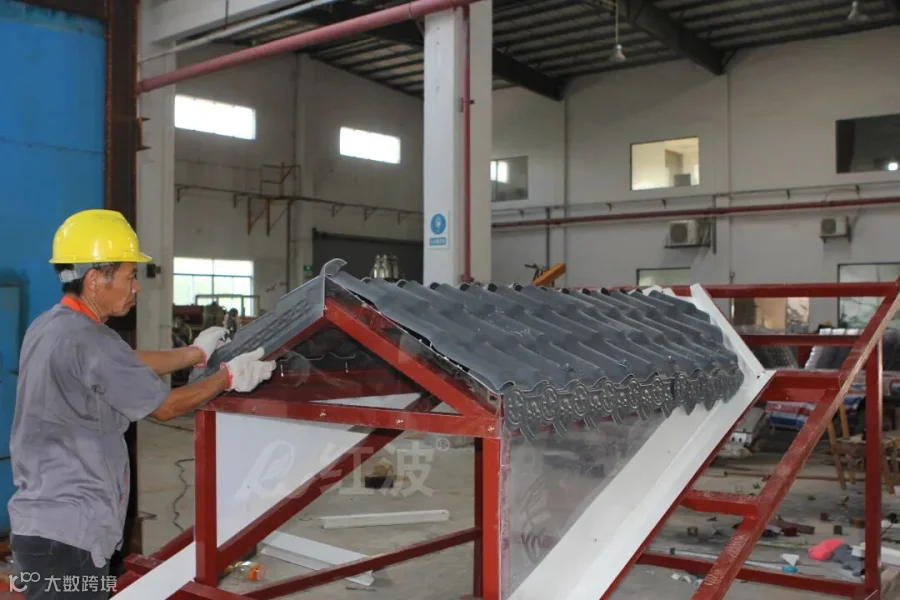

与主体屋面连接处根据连接角度做好切割打磨，确保雨水能通过屋面瓦引流到泛水板上。

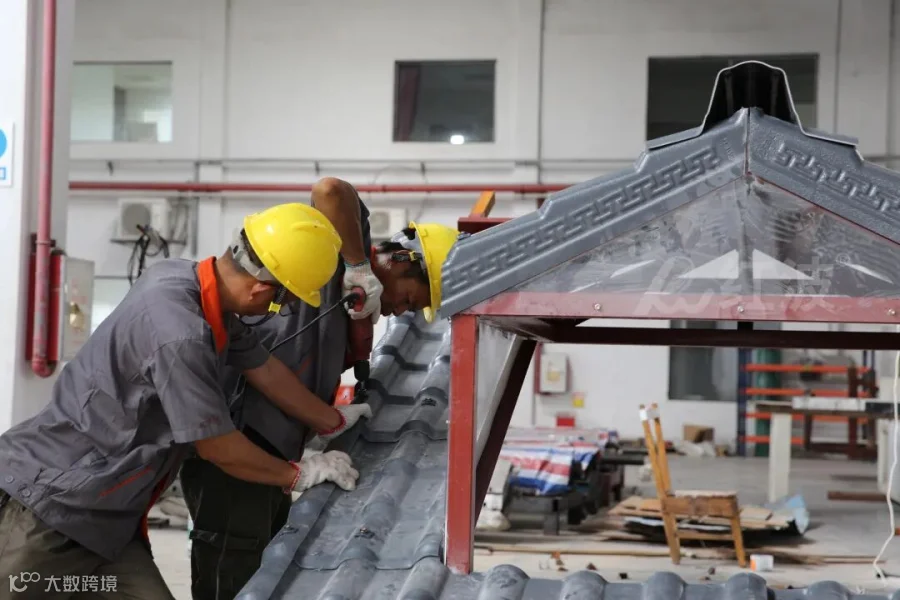

6、铺设屋面主瓦等

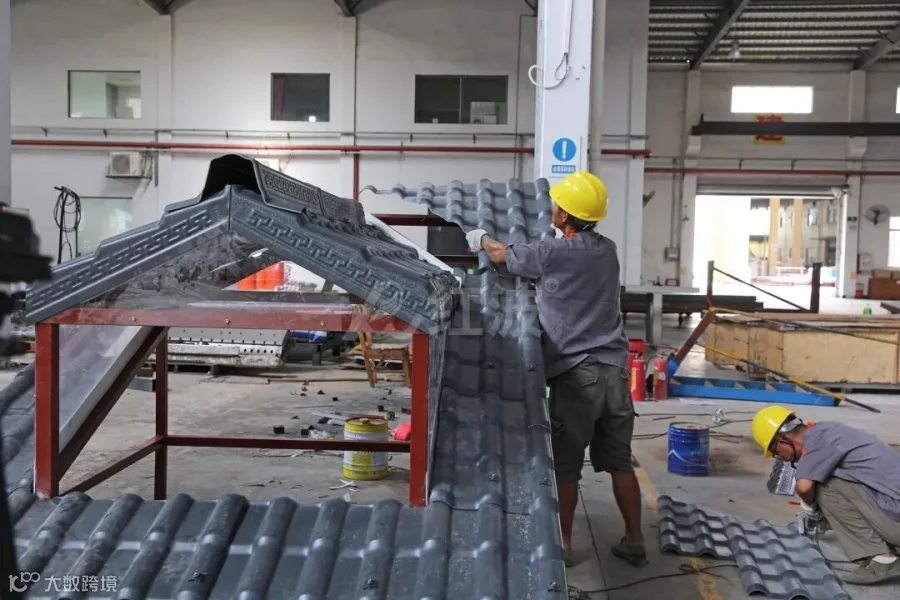

铺设主体屋面瓦、滴水板及左右封檐。

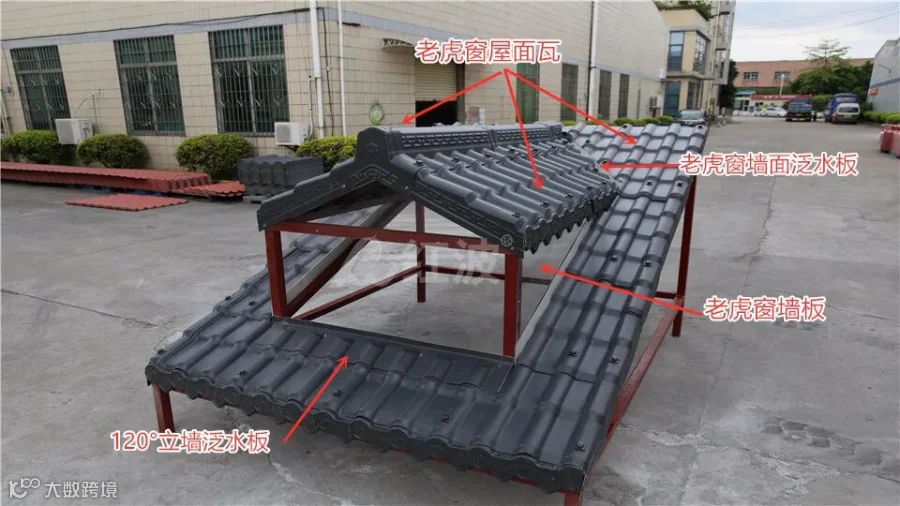

老虎窗正前方需要铺设120°立墙泛水板。
安装要点
本次设计老虎窗的横向大小1200mm，高度1130mm，屋面角度135°。

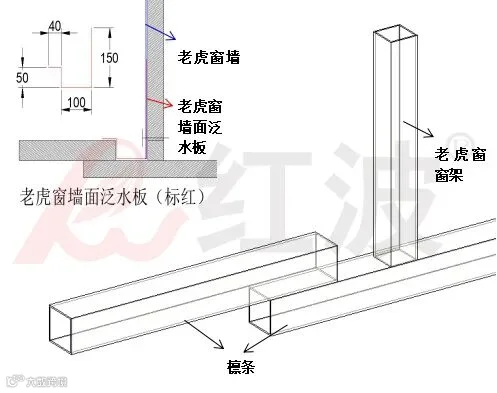

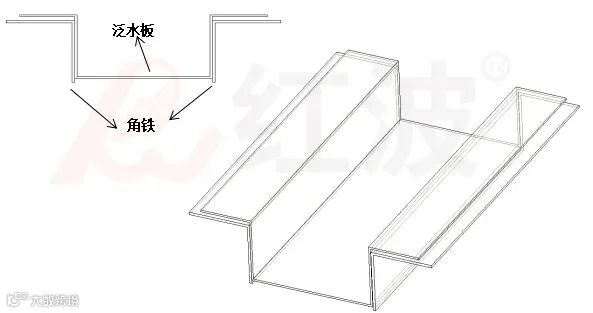

老虎窗部位的檩条应做下沉处理。如例图，留出老虎窗墙面泛水的安装位置。泛水板安装在下沉部位，再焊接角铁用作泛水板支撑。泛水板一直延伸至檐口，从檐口把水导流出去。
主体屋面与老虎窗屋面应做好泛水处理，泛水板通过用角铁支撑
