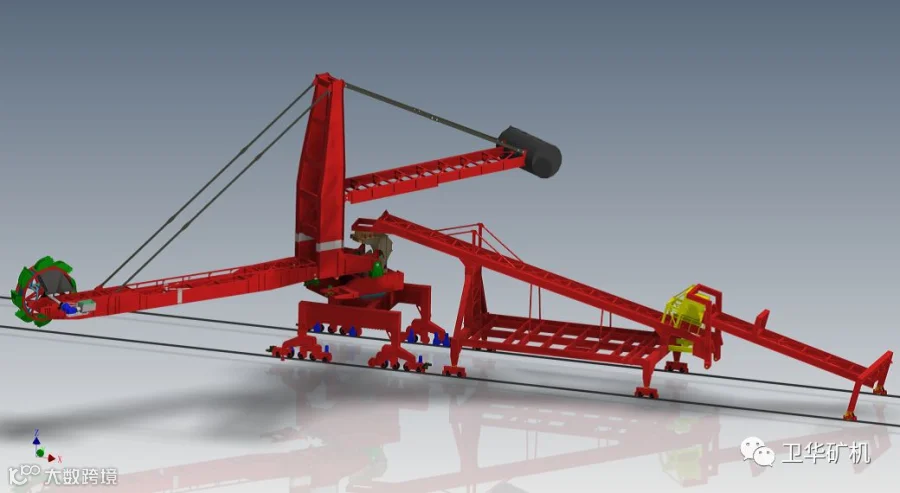

悬臂式斗轮堆取料机
是一种高效连续作业的散装物料大型装卸设备，目前主要应用于电力、冶金、建材和化工等行业的煤炭和矿石储料场。
”
▼ ▼ ▼
由带式输送机运来的散料经尾车卸至臂架上的带式输送机，从臂架前端抛卸至料场。通过整机的行走，臂架的回转、仰俯可使堆料形成梯形断面的整齐形状。
通过臂架的回转和斗轮旋转实现，物料经卸料板卸至反向运行的臂架带式输送机上，再经过中心漏斗卸至料场带式输送机上运走。通过整机的行走臂架的回转、俯仰，可将储料场的物料取尽。

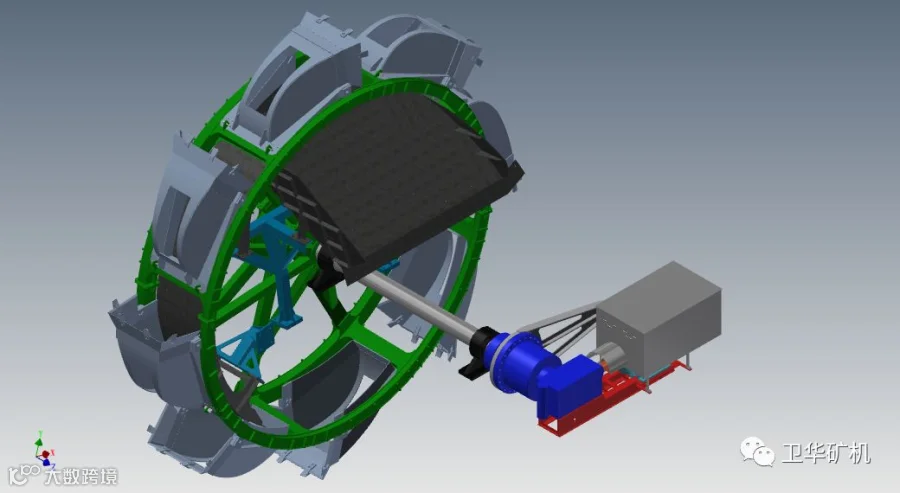

斗轮机构
斗轮机构：是取料的工作机构，包括斗轮及其驱动装置。斗轮机构位于斗轮机臂架的前端，工作时，驱动装置驱动斗轮转动，斗轮齿切入料堆挖取物料。斗子中的物料由旋转的斗轮提升，经过圆弧挡板进入料区，物料靠自重经溜料板落到悬臂皮带机上被运走。驱动装置通常采用分体式电机减速器和液压驱动两种方式。

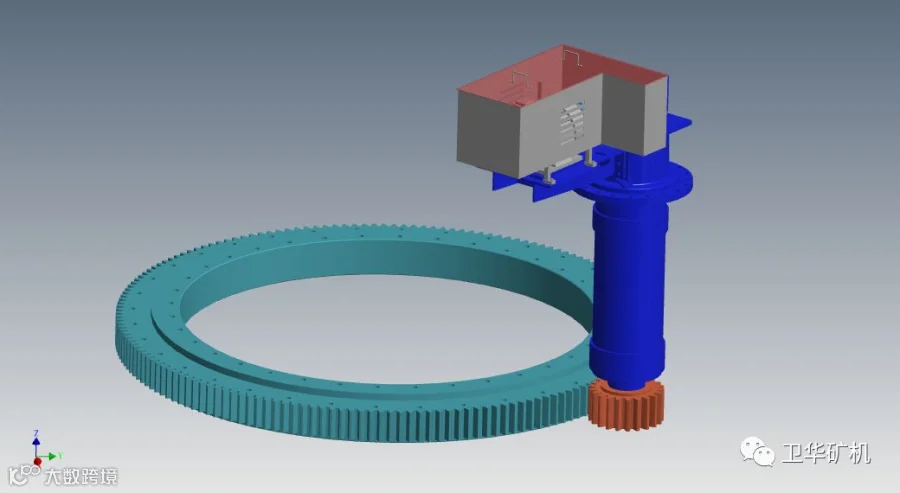

回转机构
回转机构：是由回转支撑和驱动装置两部分组成，用以使臂架左右回转，通过PLC程控使其变频调速，其回转速度按1/cosΦ变化。
回转驱动装置通常采用分体式电机减速器和液压驱动两种方式。其中结合成本考虑又以分体式运用居多，其组成主要由变频调速电机，力矩限制联轴器、制动器、立体行星减速器、小齿轮和盘转轴承组成。

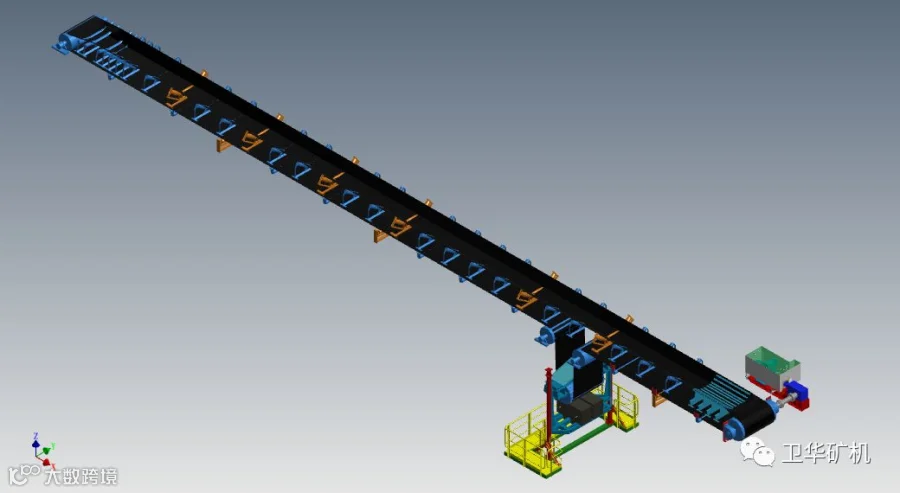

臂架带式输送机
臂架带式输送机：是供输送物料之用。在堆料，取料作业时，输送带需正反向运行其组成主要有驱动滚筒、改向滚筒、托辊、皮带、张紧装置、清扫器以及附属的安全防护开关，如跑偏、拉绳、料流、皮带防撕裂等。

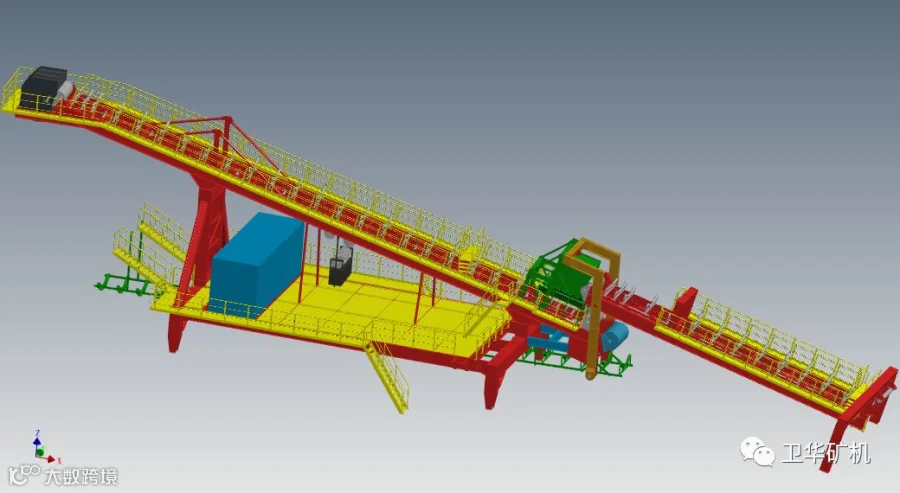

尾车
尾车：是将料场带式输送机与斗轮堆取料机联系在一起的机构。料场带式输送机的输送带绕过尾车机架上的两个滚筒，呈S形走向，以便在堆料时把物料由料场带式输送机转运到斗轮堆取料机上去。根据物料运输的不同工况，尾车有单双之分。
通常双尾车通过主副尾车间不同结合形式可以实现物料的通过、折返、分流要求。

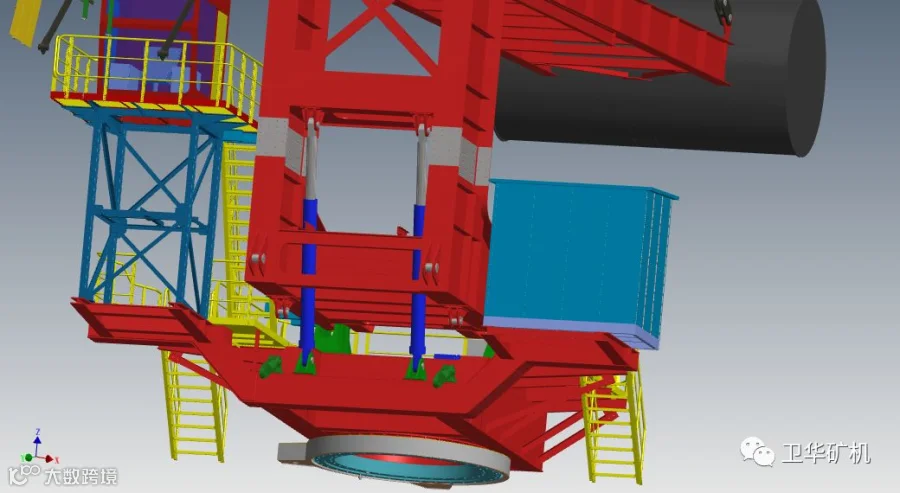

俯仰机构
俯仰机构：斗轮机俯仰有机械式和液压缸变副形式两种，相比而言后者在实际使用中的优势明显逐渐被广泛使用。

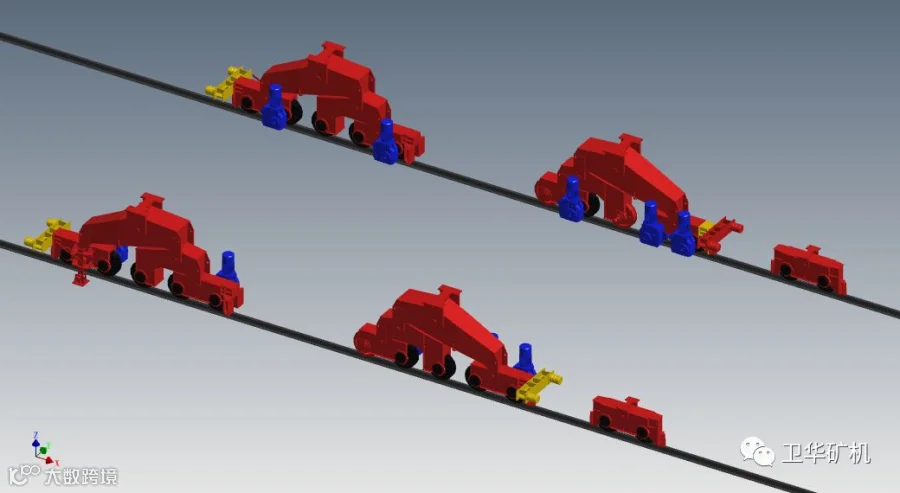

走行机构
走行机构：与常规起重机运行类同，主要由平衡梁、车轮组、驱动减速器、夹轨器，锚定以及各位置检测开关等组成。

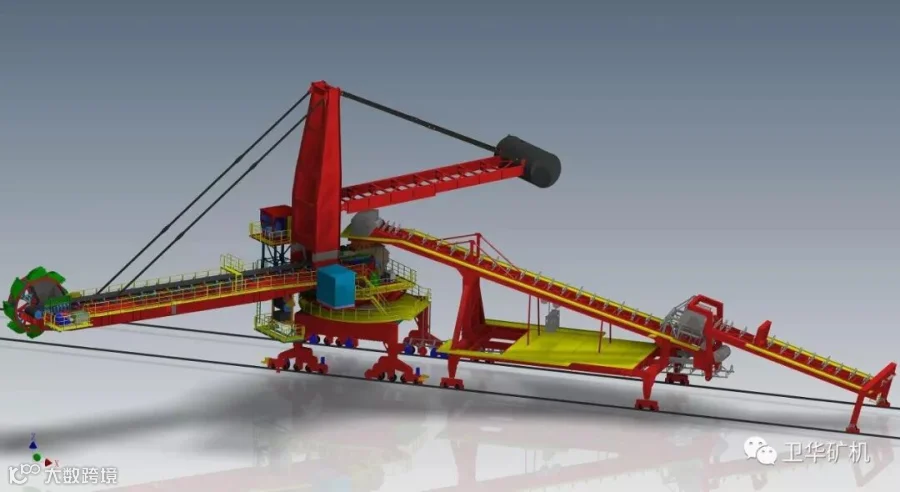

金属结构
金属结构：斗轮机金属结构部分主要有门座、回转平台、立柱、前后拉杆、臂架结构、中心料斗、配重平衡梁，尾车主结构等组成。
其他组成部分：除主要机构及结构部分外，司机室、电气室、润滑系统、除尘系统、梯子走台、限位开关等。
