应力分析
经过几何模型离散化后，该桁架模型节点为173个，单元337个。桁架上下玄弦杆由H型钢H350×350×10×15组成。定义模型的单元类型为beam单元，然后根据型刚类型在cross section中定义界面参数。如下图所示：

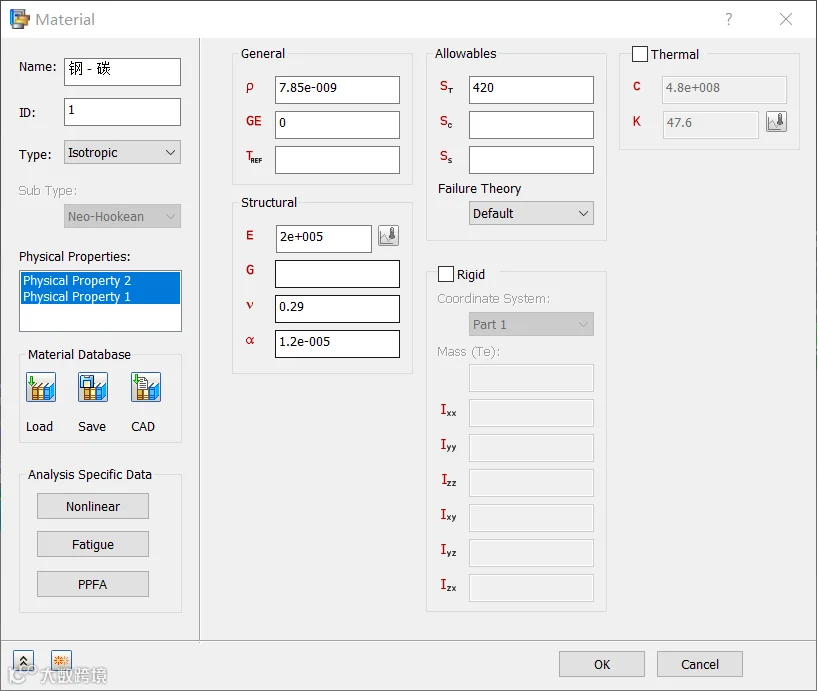

▼ 定义材料特性

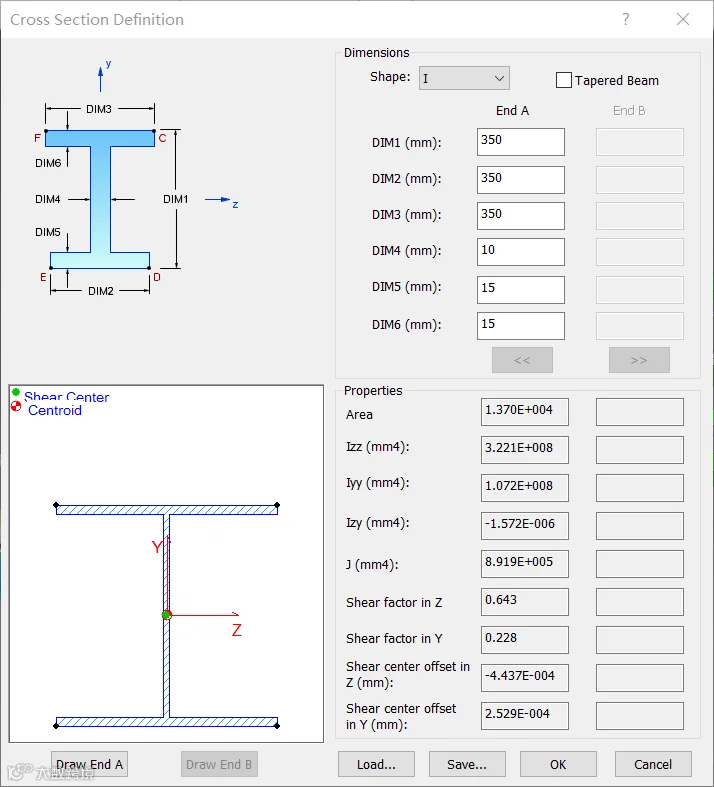

▼ 定义单元属性（1）

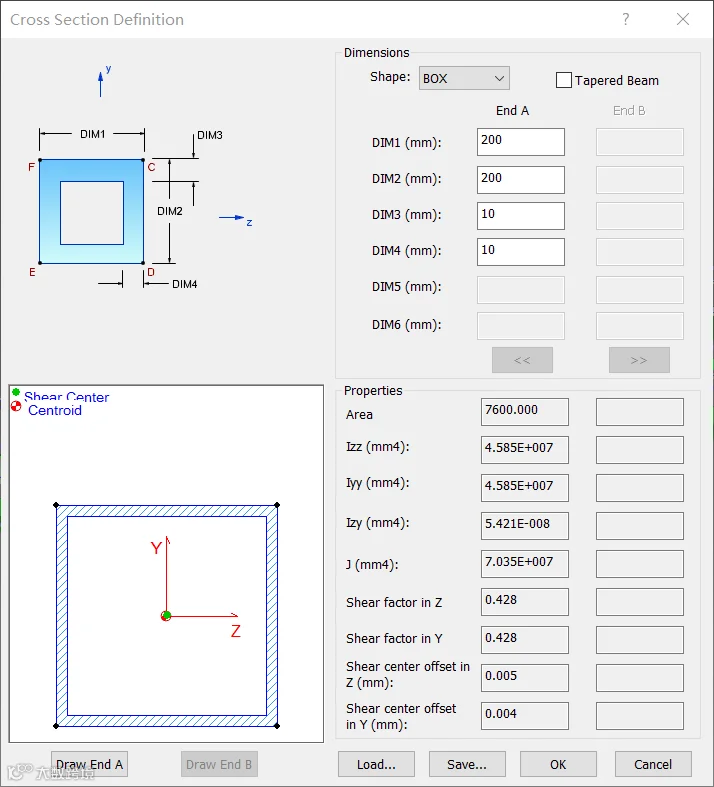

▼ 定义单元属性（2）
该桁架一端为水泥支腿，一端为钢结构支腿。添加位移边界条件时，将水泥柱端定义为固结约束，另一侧定义为铰接约束。
添加载荷时，根据受力简图，对每个节点添加应对的应力，并注意添加重力载荷。
添加边界条件和载荷后，桁架分析模型如下图示：

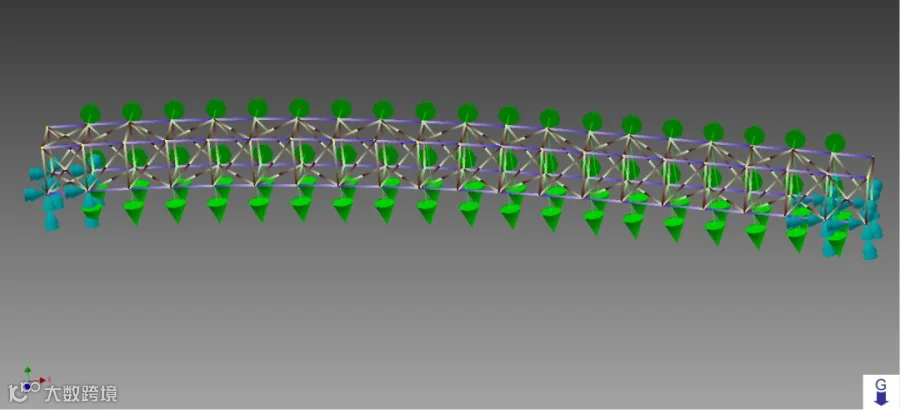

▼ 有限元分析模型
计算与处理
前处理完成后，点击Solve in Nastran 选项进行计算分析。在计算结果选项中新建冯·米塞斯应力输出项，以查看桁架受力情况。输出结果如下图所示：

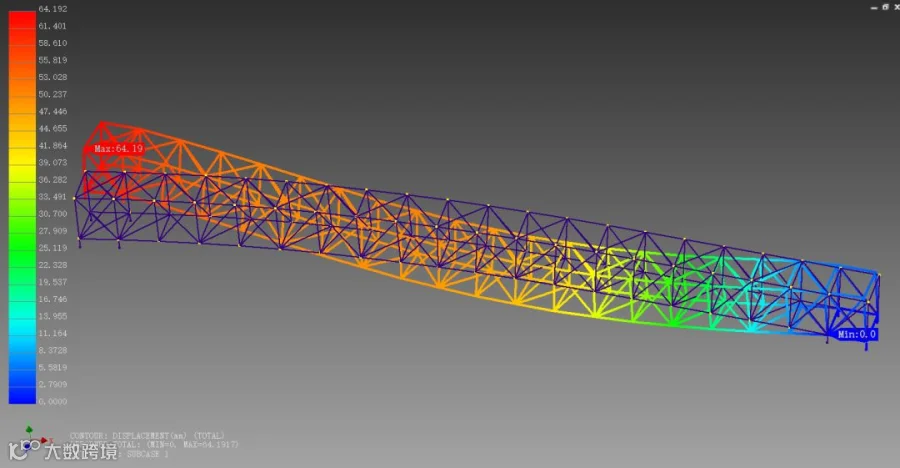

▼ 桁架变形云图

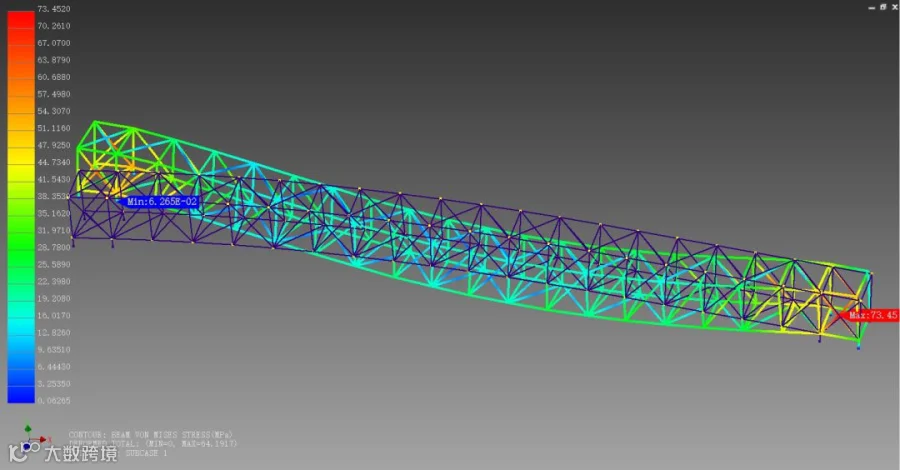

▼ 桁架应力云图

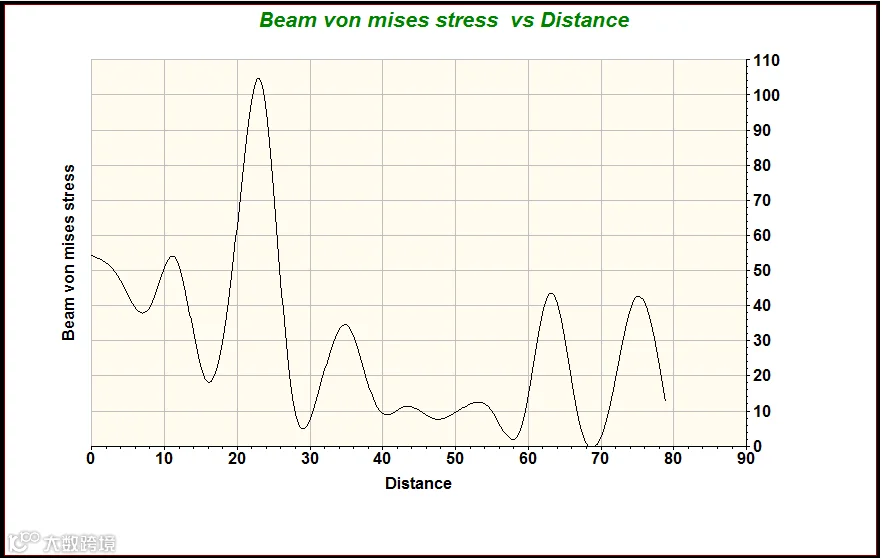

▼ 桁架冯·米塞斯应力曲线
根据桁架结构设计要求，80m桁架允许最大变形量为100m，根据分析结果可知，该桁架最大变形在铰接端，为64.2mm满足设计要求。最大压强为73.45Mpa，位于桁架固结端的腹杆上，满足型钢材料强度要求。
经计算各杆件的安全系数最小值为3.4，考虑到制造加工时上下弦杆质心线与腹杆或面板质心线不一致，强度降低至0.85倍，在考虑到压杆稳定系数为0.85，所以安全系数最小值相当于2.45。

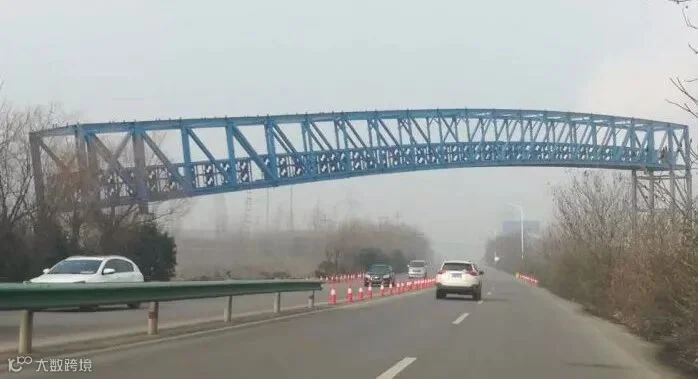

▼ 桁架安装实景
有限元分析结果表明，在静力载荷作用下，桁架结构最大应力小于材料的许用能力，桁架符合强度设计要求；桁架最大变形量小于允许的指标要求，桁架符合刚度设计要求。
