艺冷风冷模块机组安装事项

江苏艺冷环境科技有限公司，是一家生产中央空调设备及净化空调设备的专业制造商。公司一贯以“精确化营销，精细化服务”的企业精神为主导，以可靠的产品质量，良好的企业信誉得到广大用户的信赖支持和社会各界的好评。

公司产品包括风冷屋顶式净化空调机组、恒温恒湿（净化）空调机组 、风冷模块式冷（热）水机组 等16大系列空调产品，可根据用户需求定制。

以完善的系统设计流程、好的产品质量和技术服务、及时可靠的服务品质，消除您的后顾之忧。

以热忱的态度为您做到售前 、售中 、售后服务，力争做到开箱合格，客户满意度高。

简单的来讲，就是能够自由组合的风冷冷热水机组，它既能够制冷又能够制热。

下图是模块机的外形图

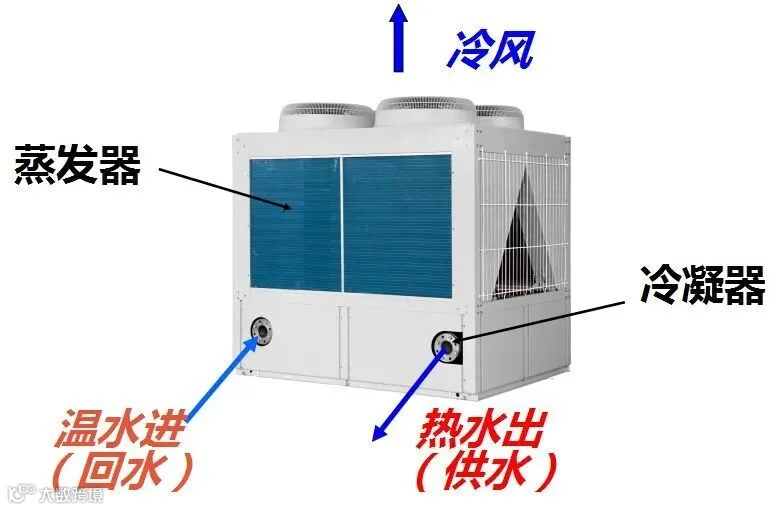

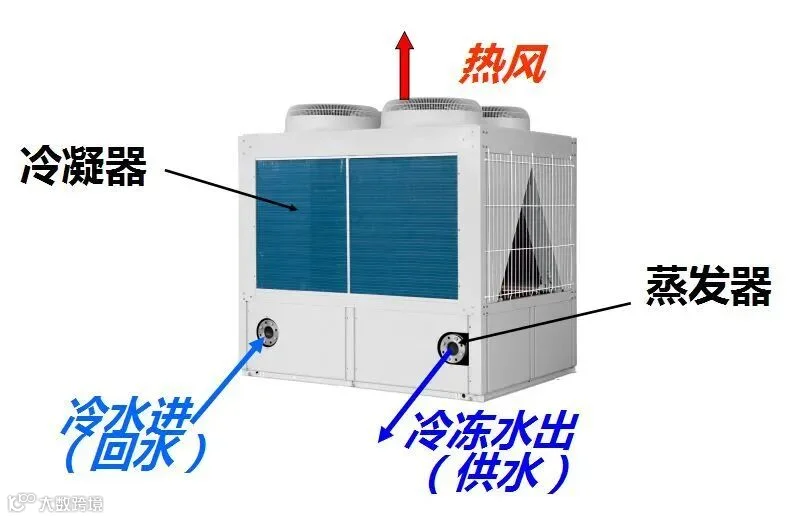

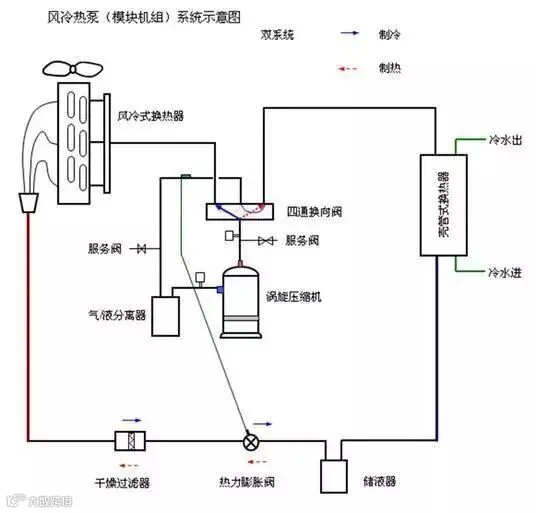

在制热模式下，原来的冷凝器转换为蒸发器吸收空气的热量，向外吹出冷风，原来的蒸发器转换为冷凝器向外提供热水。

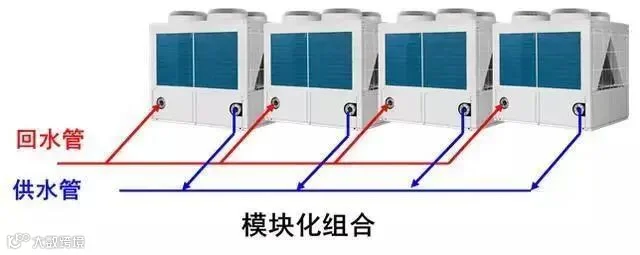

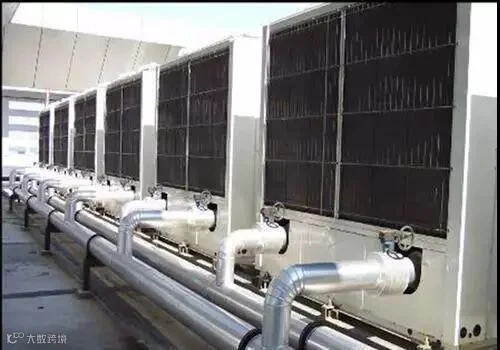

当一台机组的空调能力不能满足要求的时候，还可以再增加几台机组，然后将回水管和供水管分别连接起来形成总回水管和总供水管，这就是模块化的组合。相当于将多台小机组组合成一台大机组。

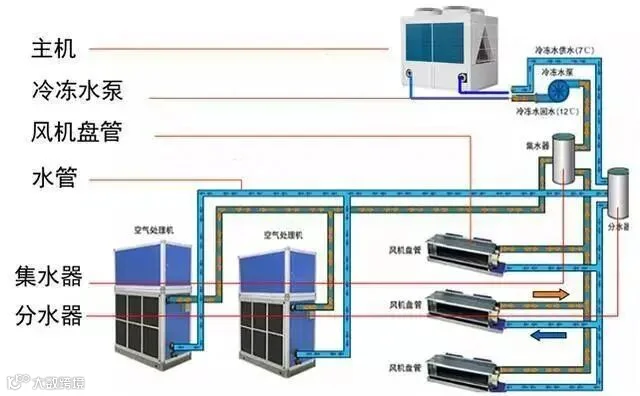

从机组出来的冷冻水被输送到各个房间的风机盘管，在吸收了房间空气的热量后，水温升高，然后汇集到总回水管，用冷冻水泵将回水输送到机组的回水口，经过蒸发器降温后重新变成冷冻水输出，如此循环就可以不断地吸收房间的热量，从而降低房间的空气温度。

主机安装位置

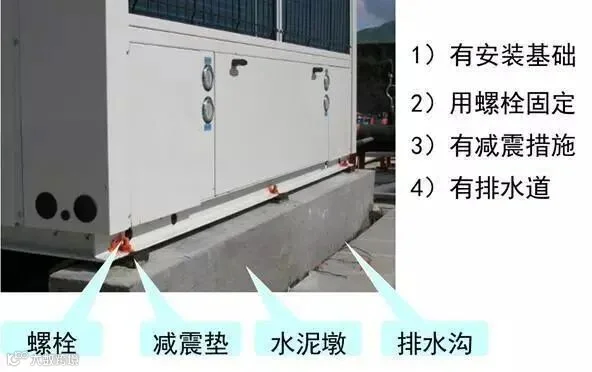

主机用螺栓固定，机组下方有减震垫、水泥墩、以及排水沟。归纳一下，主机的安装位置有以下要求：有安装基础、用螺栓固定、有减震措施、有排水道。

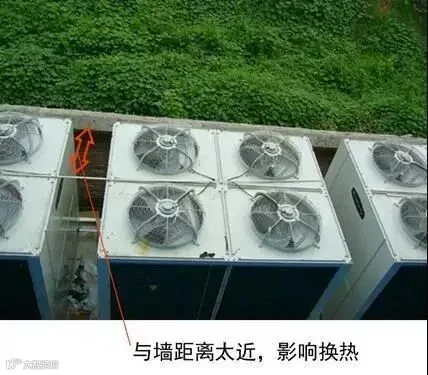

主机安装还有考虑与周围物体的距离，距离太近会影响换热。总体要求是通风良好、有足够的维修空间。

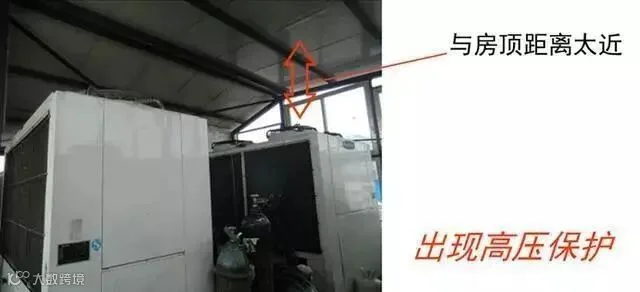

这个案例说明机组与房顶距离太近，造成排出的热空气形成循环，结果会导致出现高压保护。

规范要求距离房顶不小于3米，距离前后物体不小于2米，机组之间不小于1米。

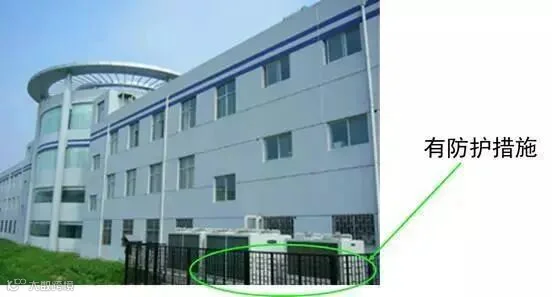

另外，要求机组有一定的防护措施，以防人为破坏。

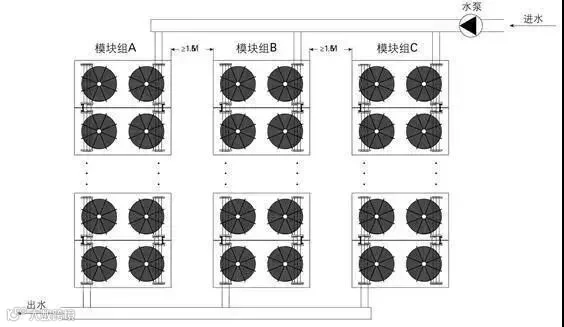

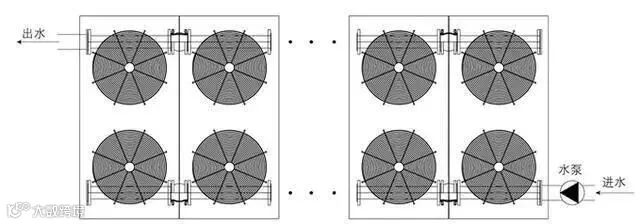

多模块组合示意（同程联接）：

注：多模块组合每组最多不超过8台，不允许异程连接。

单模块组合示意（同程联接）：

注：单模块组合同程连接最多不超过8台。

注：单模块组合异程连接最多不超过4台。

主机进、出水口：

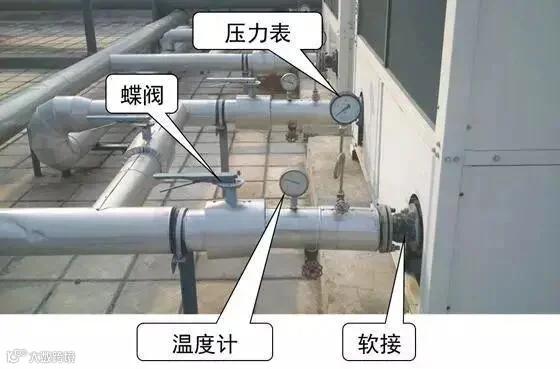

主机进、出水口安装软接、压力表、温度计、蝶阀。

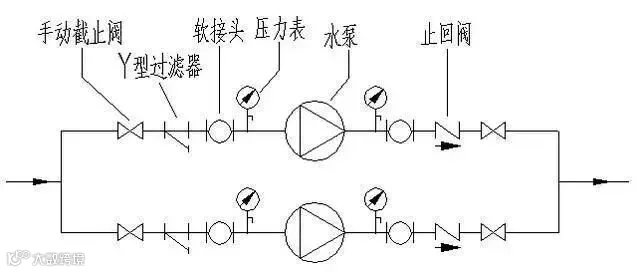

水泵的安装相对复杂，主要目的是保证水泵正常工作并且便于检修。在其前后安装的零部件较多，形成标准的组件，包括手动截止阀、Y型过滤器、软接头、压力表、止回阀等。

1、水泵前后安装软接头；

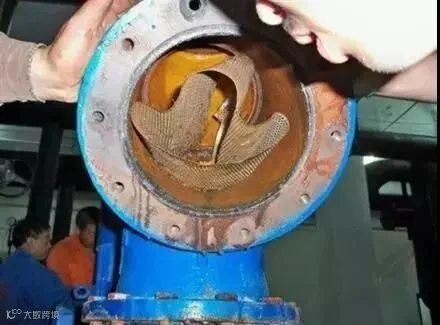

2、水泵进口的软接前安装Y型过滤器；

3、水泵下方安装减震器。

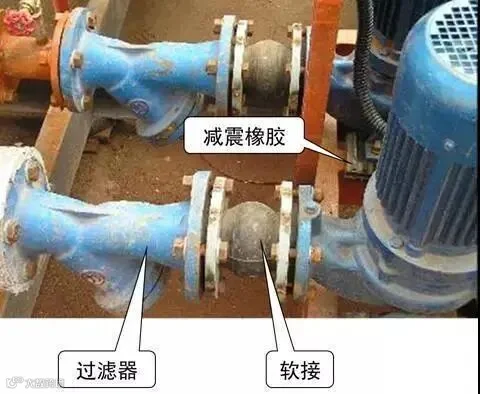

这个实例中安装了过滤器，软接，减振橡胶。再总结一下：水泵前后安装软接头，水泵进口的软接前安装Y型过滤器，在水泵的下方安装减震器。

5、水泵出口装止回阀；

6、水泵组件前后安装蝶阀。

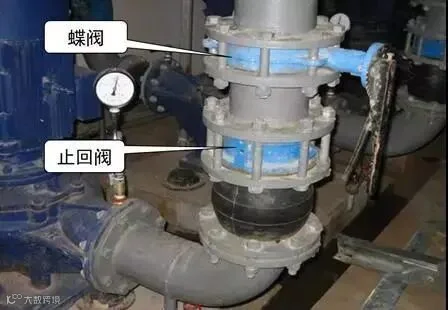

在水泵的出口安装止回阀，在水泵组件前后安装蝶阀方便维修。

膨胀水箱

膨胀水箱是让水系统能够适应因水温变化引起的体积膨胀，稳定水压，使水系统稳定工作的重要装置，它由补水管、膨胀管、溢流管、排污管、以及防冻用的循环管。利用膨胀管与循环管之间的微压差使水形成微循环达到防冻的目的。

在安装上要注意：

1、水箱要比系统最高点至少高1米；

2、水箱安装在水泵的吸入侧，也就是回水管一侧以便将补水吸入；

3、在冬季寒冷地区要增加防冻措施。

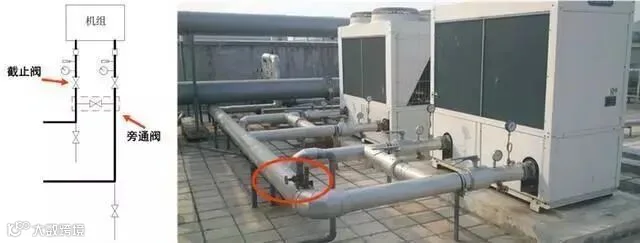

试压的时候注意两点，第一是系统分隔，就是将试压段的管道与主机和风机盘管隔断，也就是关闭两个截止阀，打开旁通阀；第二是开启水系统上各排气阀，排尽空气后再关闭，如果是自动排气阀就不需要操作。

管道试压后要对管道进行清洗，管道清洗的方法是，首先应将止回阀的阀芯等拆除，待清洗完成后复位；第二清洗以出水口水色和透明度与入口目测一致为合格；第三，清洗完成后，清理过滤网并检查是否损坏；第四，再循环试运行2小时以上，且水质正常后才能与空调设备相贯通。需要注意的是：清洗时也必须使主机和风机盘管与管道分隔。

管道保温：

管道试压后要进行保温工作。管道保温安装下面步骤进行：

1、无接口的管和管道铺设同时进行，留出接口、焊点。

2、试压无漏后进行全面保温。

3、穿墙套管与保温水管间填充柔性的不燃材料。

4、阀门、过滤器及法兰部位单独保温以便拆卸。

管道防护：

对于在露天的冷热水管道还要进行保温层的防护，可以用镀锌铁皮或铝箔进行包裹防护。至此水管施工就完成了。可以进行下一步机组配电和通讯施工。

安装时，其他注意事项：

第一，外机安装要有组合的换热空间，避免机组保护；

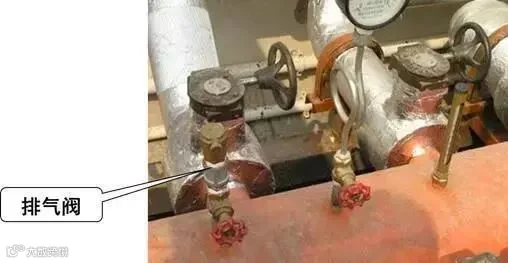

第二，在水循环系统的最高点或具体突出处安装手动或自动排气阀，以避免水流量减少引起机组保护。

第三，水路清洗时，必须将机组旁通，以免污水进入机组；

第四，冬季不用时，要将系统内的水放掉防止冻坏管道。

第五，冷冻水泵的流量及扬程要足够，防止机组压力异常而保护。

第六，电源线、空开的按选型手册选取，避免过流保护及安全隐患。
