旋转类设备振动在线监测技术
随着科技的进步，行业的发展，越来越多的产品与技术应用于设备状态监测与故障诊断领域，传统的振动监测与分析技术、温度监测及热成像技术、油液分析技术、过程量监测技术、电气设备监测技术等随着相关的传感器技术、工业互联网、物联网、云计算及大数据分析、专家分析系统、巡检机器人等技术的发展进步，正在快速迭代更新。同时，超声波衍生技术的发展犹如雨后春笋般出现，导波检测技术、电磁超声检测技术、超声三维成像技术、可记录式自动超声检测等新技术已经被成功应用工业检测中。其中又以振动监测与分析技术应用最广，监测能力与监测范围最为优秀。
我们先就旋转类设备振动监测技术进行概述：
旋转类设备可按照设备重要等级，分为A类（大型关键机组设备）、B类（关键辅机设备）、C类（机泵群设备）三类。
A类设备的振动监测
针对A类设备，我们建议在原有的TSI（振动监测保护装置）的基础上增设TDM（旋转机械诊断监测管理系统），应用PowerMon200振动状态监测数据采集站从TSI系统的信号缓冲输出上接入数据， TDM作为TSI系统的补充与校验，具有灵敏监测、信号隔离保护、波形显示、智能诊断、动平衡等多种功能，能形成设备转子轴心轨迹，启停机图谱，波特图，级联图等用于设备状态精密分析。

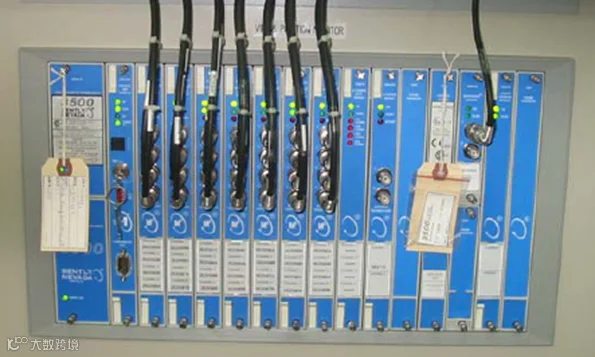

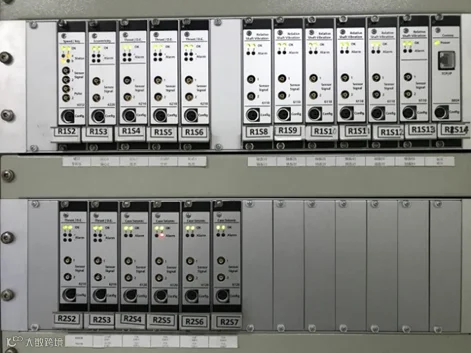

支持各种二次仪表

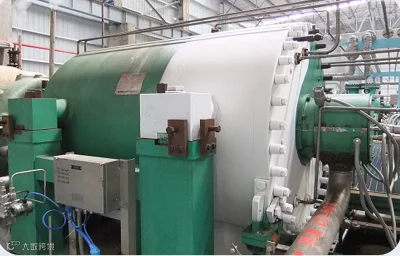

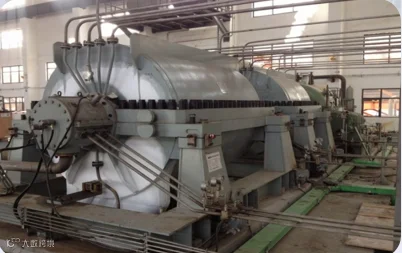

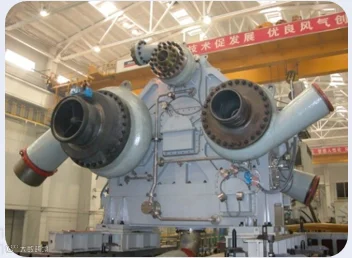

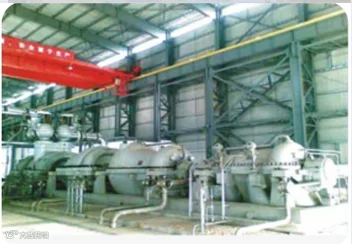

常规A类设备

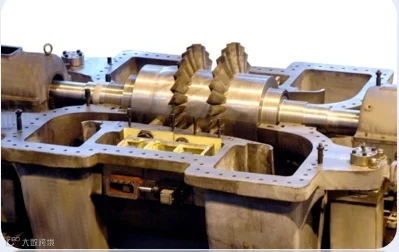

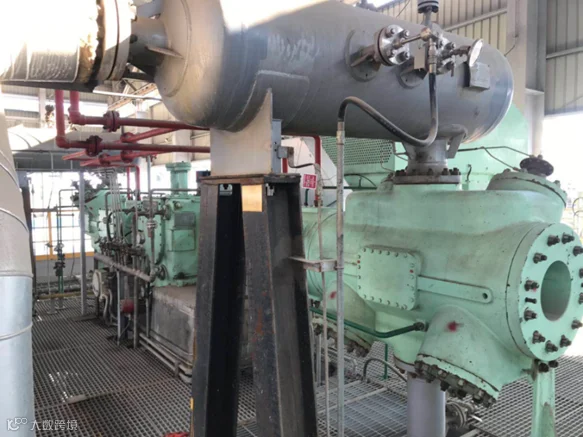

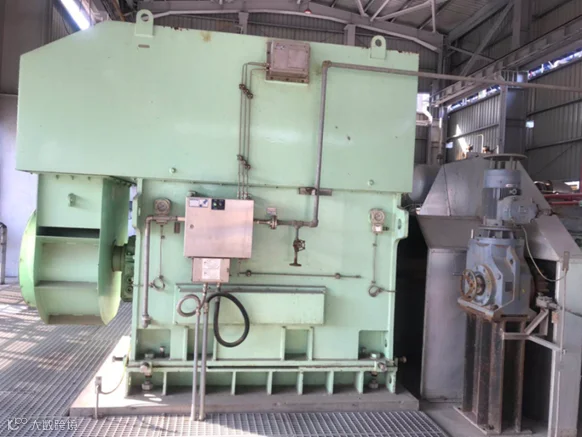

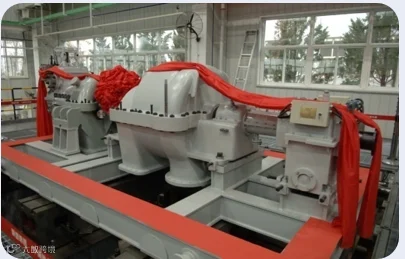

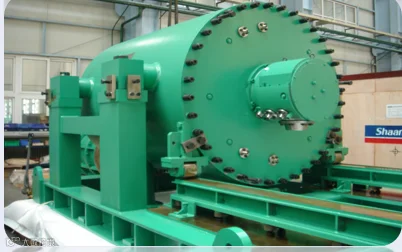

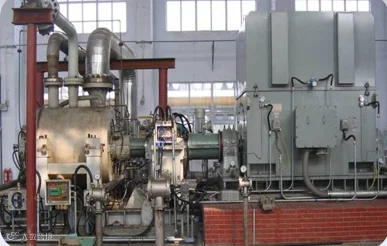

大型关键机组，如汽轮发电机组，硝酸四合一机组，离心压缩机组，透平机组，气轮机组，合成气压缩机组，制冷压缩机组，PAT机组，催化裂化机组等。

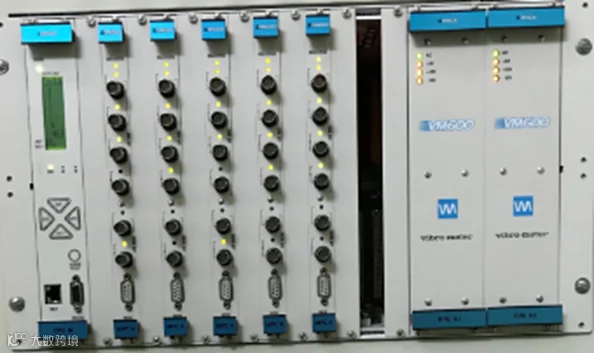

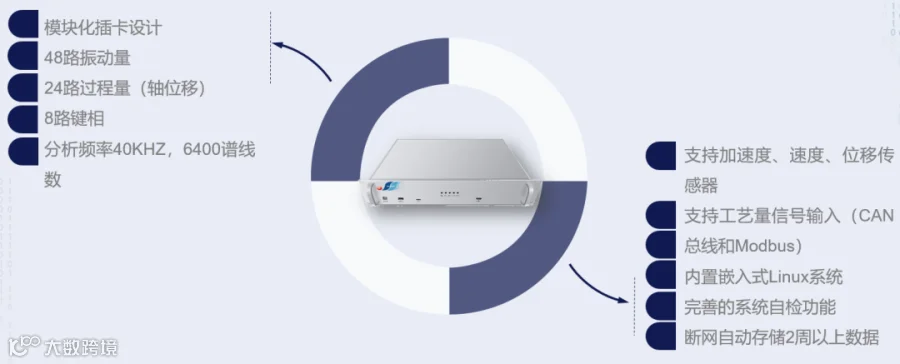

监测产品PowerMon200

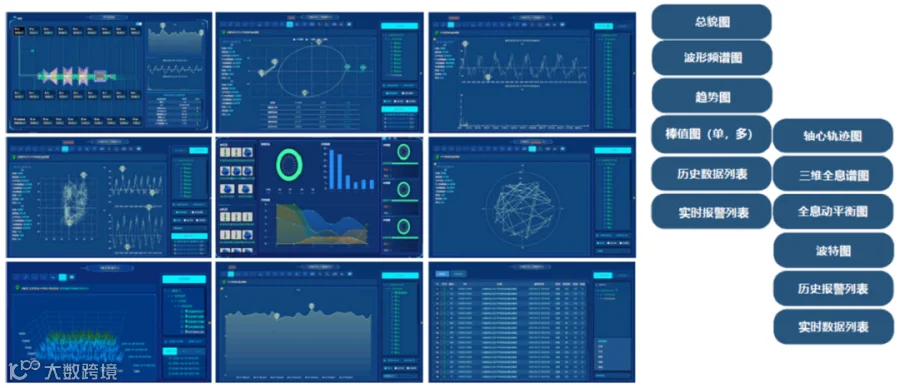

图谱展示
B类设备的振动监测

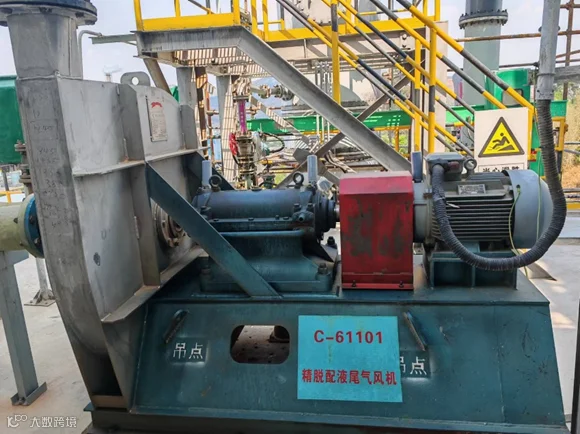

B类设备，主要指小型压缩机、烟机、风机、关键机泵等，应用WindMon220振动状态监测数据采集站，可连续有效采集转子振动、速度、温度、负载等各项参数指标，实现智能报警、故障早期预警、故障精准诊断等功能。

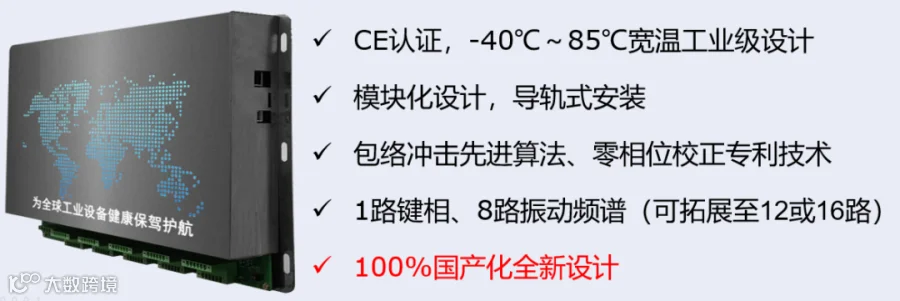

监测产品WindMon220

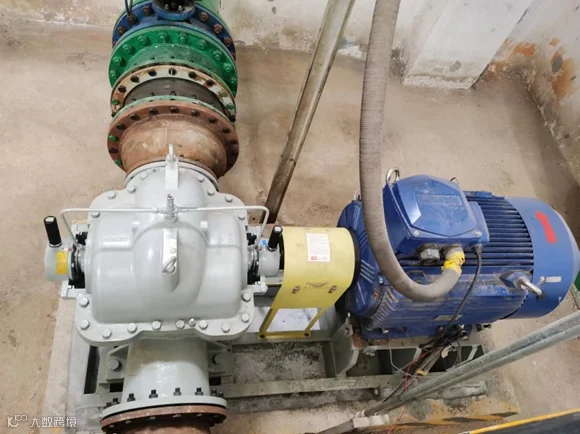

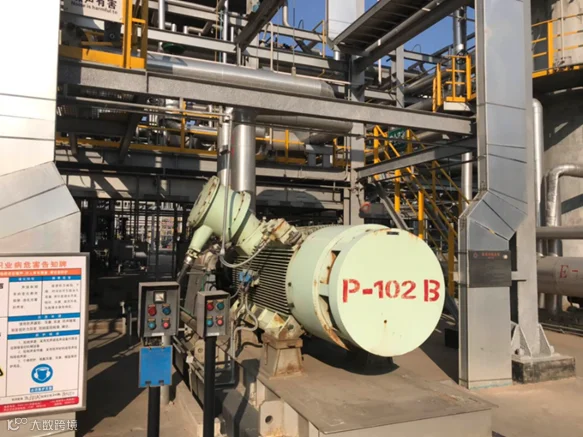

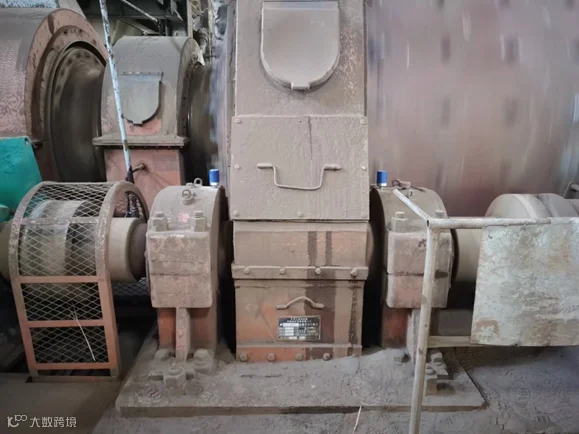

C类设备的振动监测
C类机泵群设备具有数量多、分布广、常设备机的特点，现阶段广泛采用基于无线NB-IOT传输或基于无线网关传输的温振一体式无线智能传感器进行设备状态监测与故障分析诊断，传感器普遍具备IP67防护等级、防爆认证、无线通讯、部署便捷、低功耗长续航等特点：

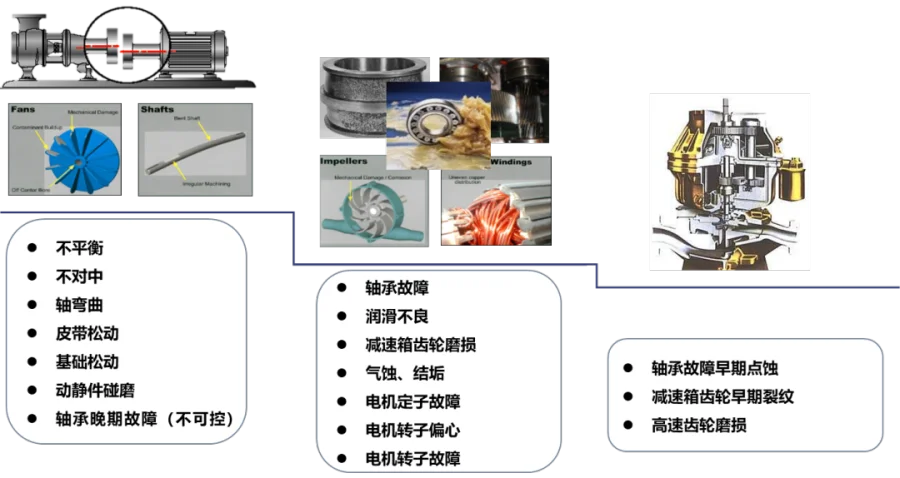

C类设备故障诊断范围
