凌晨三点的轧钢车间灯火通明，伴随着加热炉的轰鸣声，一块块火红的板坯在辊道上缓缓前行。4月20日，轧钢厂迎来了一场意义非凡的“科技战役”——为上海大学新材料研究院首次试制Q355RE稀土耐候钢薄规格热轧卷板。
01
科研攻坚 精准布局
作为国内稀土耐候钢领域的前沿课题，Q355RE钢种对成分控制、轧制工艺提出了严苛要求。公司生产部、技术部提前一个月启动筹备，结合GB/T1591-1994和T/CSM12-2020标准，反复推敲《Q355RE板卷技术要求》。从稀土元素配比到终轧温度设定，从粗轧5道次负荷分配到精轧板凸度控制，每一项参数都经过数十次模拟验证。4月18日，轧钢厂技术部门组织的一场技术研讨会敲定最终方案，为试生产注入“定心丸”。
02
星夜奋战 教授护航

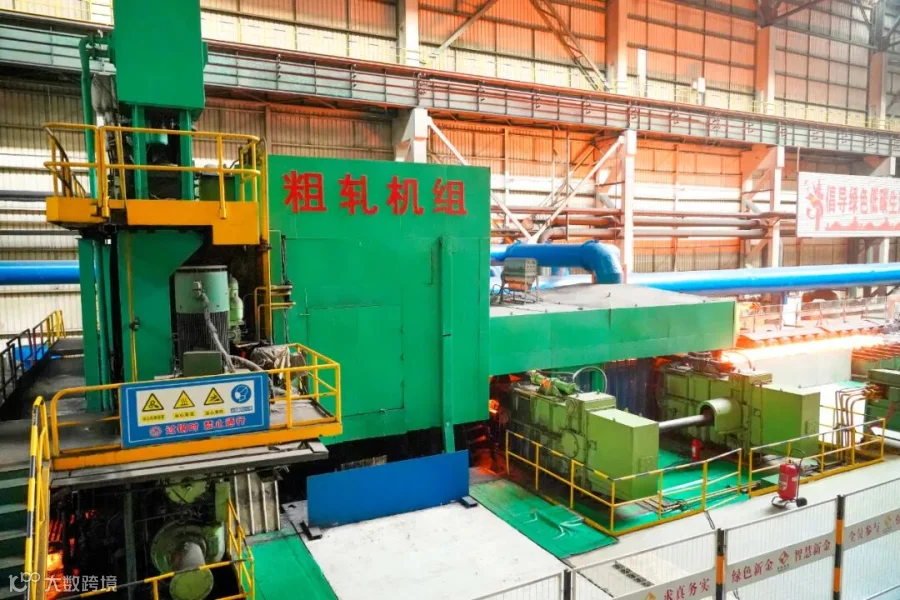

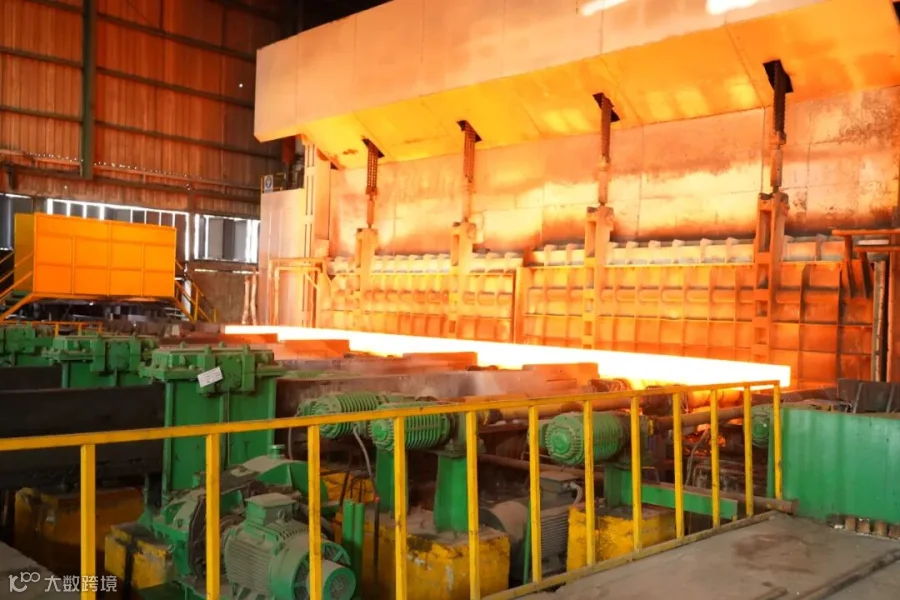

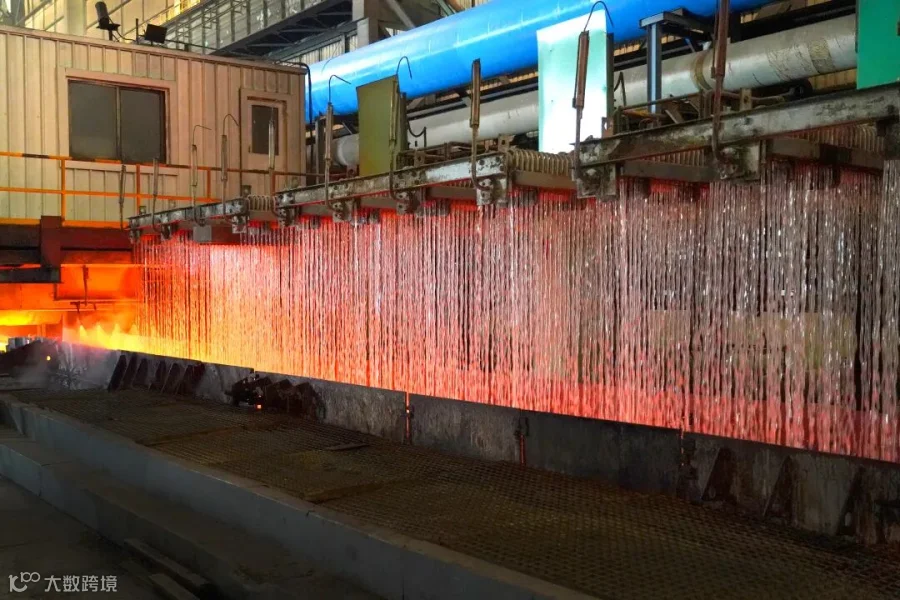

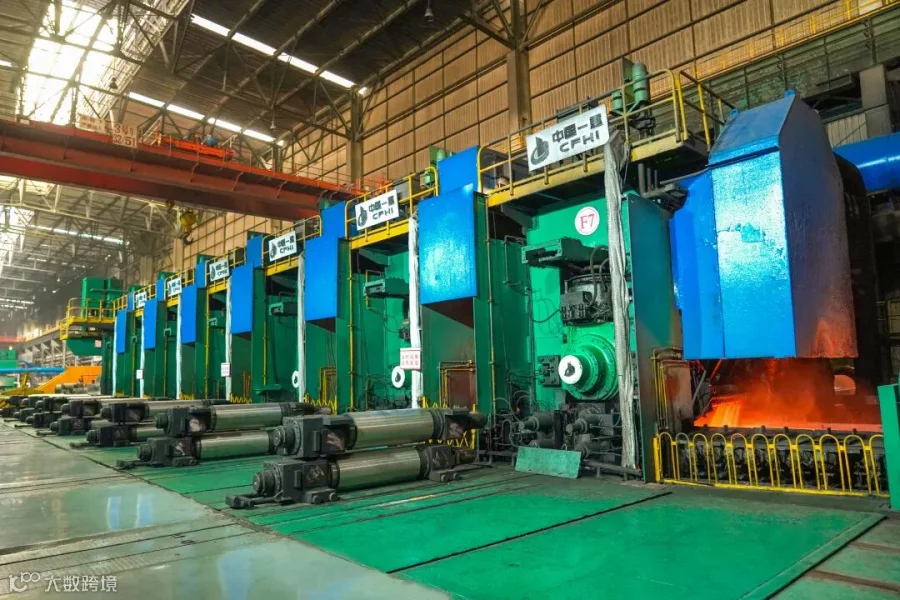

试产当日，上海大学新材料研究院两位教授连夜奔赴车间，全程参与技术督导。“加热炉温差必须控制在20℃以内!”“卷取层流水柱流量务必均匀!”凌晨3点，首批板坯入炉，教授与轧钢工技术人员并肩紧盯仪表，炉温曲线在监控屏上划出精准的1150℃红线。粗轧机轰鸣中，32mm中间坯以1060℃的炽热姿态奔赴精轧机组;飞剪火花四溅，终轧温度被严格锁定在850-890℃区间。
03
破晓捷报 未来可期

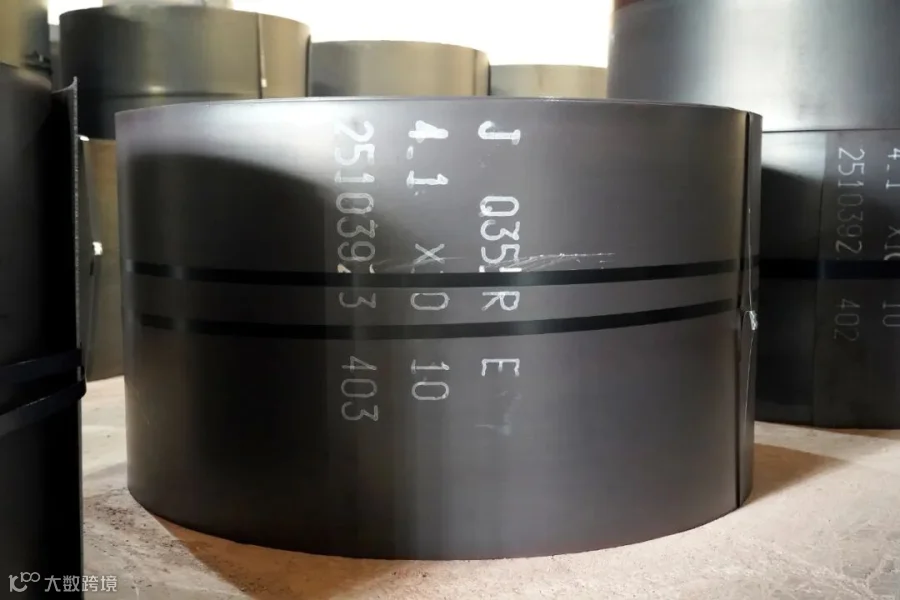

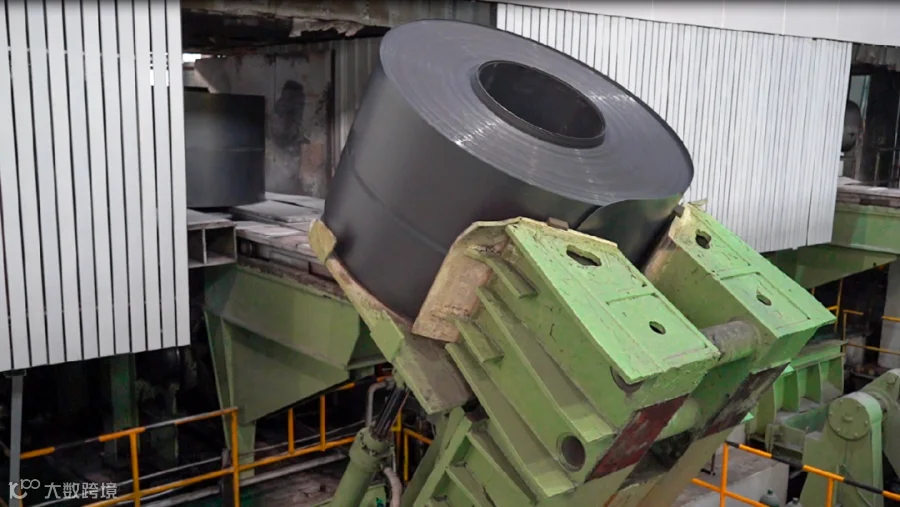

早晨5：55，第一卷银灰色的Q355RE板卷在晨光中缓缓下线。经检测，产品厚度公差精准至+0.05mm，屈服强度达355MPa，0℃冲击功性能突破27J，完全满足“表面零缺陷、性能全达标”的技术要求。6块总计99.71吨的“钢铁艺术品”，标志着稀土耐候钢国产化迈出关键一步。
经过通宵攻坚，轧钢厂技术团队以生产线的灯火照亮创新征途。他们用数据编织工艺蓝图，在钢板轧制中刻下自主创新的基因代码。首卷Q355RE的诞生不仅填补了技术空白，更在轧机轰鸣中奏响中国耐候钢进军高端领域的序曲。
END
文字：牛占平 图片：白雪枫
版式：李 姗
编辑：刘 辉 审核：孙海涛
欢迎点赞、转发朋友圈↓↓↓
