“小漏斗”称出“大安全”

     水力冲孔工艺是提升瓦斯抽采效果的一项重要技术手段，而对于冲孔煤量的计量则是检验冲孔效果的重要指标。

     “传统的冲孔煤量计量方式无法实现连续计量，每单位出煤量达标后需要停机人工清理煤斗再进行下一循环的作业，劳动强度大，效率极低。”陈四楼煤矿通防科业务负责人介绍。

     据了解，此前该矿已经设计实施了一款冲孔煤量计量装置，在井下已实现了瓦斯冲孔煤量的连续计量，但由于设备整体体积相对较大，且需要液压泵站提供动力，导致使用范围受限。

     为彻底解决设备缺陷，该矿机修厂设计了一款2.0升级版计量装置：

新型瓦斯钻孔煤量连续精准计量及风动螺旋上煤装置

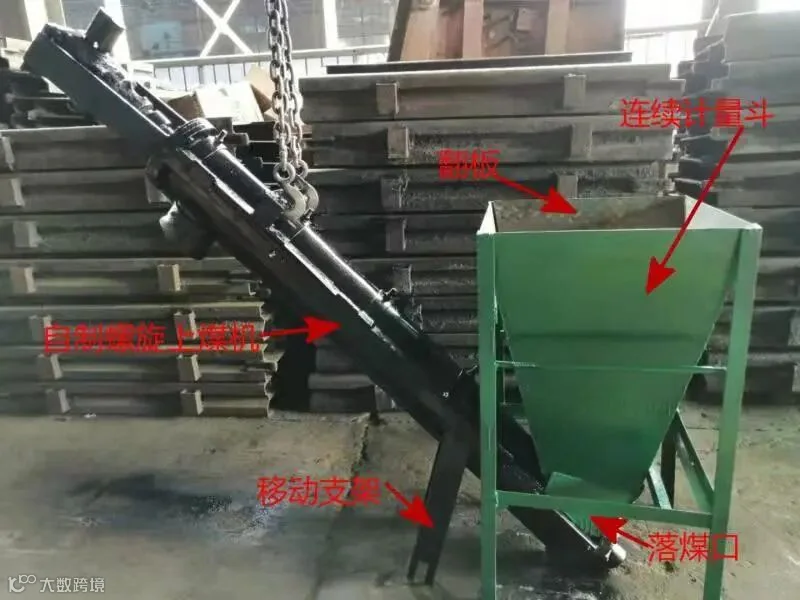

      该装置由风动螺旋上煤机和翻板型连续计量斗两个主要部分组成，整个装置占地面积小，重量较轻，运输极为便捷；同时只需接通压风就能解决动力问题，在井下各个区域均能适用，改进后的连续计量斗操作简单，计量方便。

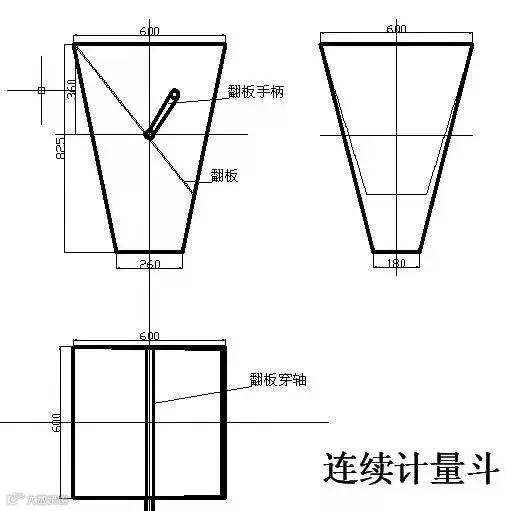

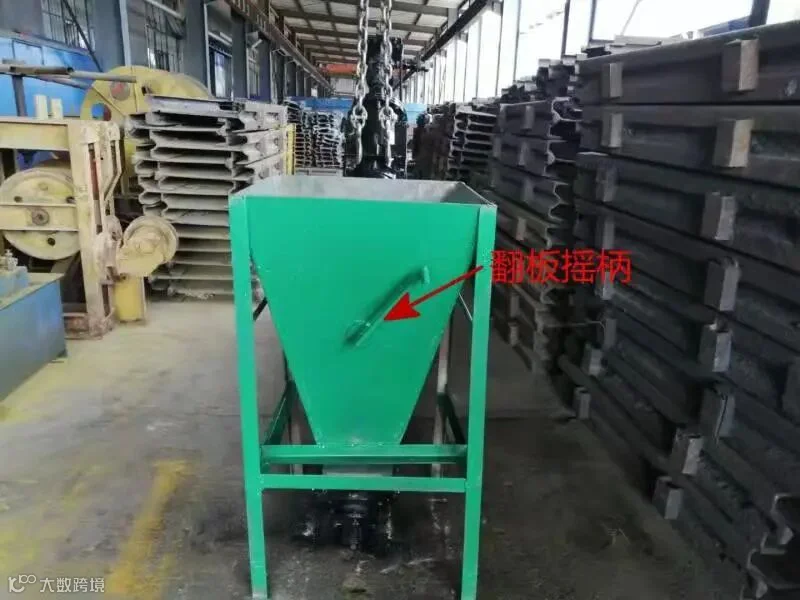

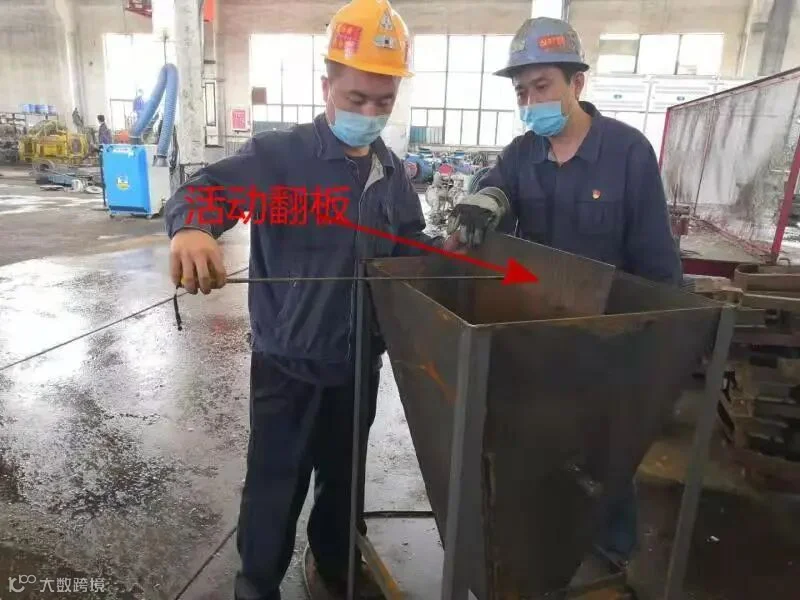

      翻板型连续计量斗整体形状为大口朝上的棱台形状，上口是边长为600毫米的正方形，下口为260毫米×180毫米矩形，在计量斗中间安装一个梯形翻板，并在外侧装设翻板手柄，通过翻板的反转，可以实现钻孔煤量的连续计量，操作简便。

     风动式螺旋上煤机完全依靠自主研发。主要由风动马达、自制螺旋上煤筒、下煤口和移动支架等主要部分组成。螺旋上煤筒由瓦斯抽放钻杆、螺旋绞龙等部分组装而成，螺旋部分与风动马达连接，带动绞龙旋转，由下向上输送煤流，至下煤口后煤流落到输送皮带上；移动支架作为辅助部分，作业期间可作为支撑部件使用，移动时又可在支架上安装轮胎将整个装置移至下一工作区域，轻便灵活。

     “计量斗设计精巧，采用创新型的翻板型连续计量斗，依靠煤的重力可轻松完成连续计量，操作轻便，计量精准；风动式螺旋上煤机实现了风动螺旋连续上煤，上煤效果较好，动力充足。”该矿机修厂负责人对此次改进效果较为满意。

     “该装置设计简单实用，故障率低，方便移动。”据该矿经管科负责人介绍，新型瓦斯钻孔煤量连续精准计量及风动螺旋上煤装置的应用，极大提高标准化作业水平，实现了精准连续计量，瓦斯治理成效显著提升。“同时每班在减少三分之一人员的前提下，施工效率提升3倍，职工劳动强度也大幅降低，每年可节约成本投入50余万元。”

     经公司评议，该装置一举荣获永煤公司2020年度职工优秀“五小”成果奖，具备很好的推广应用价值。
