喜讯！上海建工七建集团荣获3项上海市科技进步奖

大悬挑劲性桁架结构体系

高层建筑关键建造技术

      本项目由上海建工七建集团牵头，联合中天建设集团等单位共同申报，以罗汉松科技研发楼和南宁万科大厦项目为背景，针对超高大悬挑桁架结构体系高层建筑施工中的模架支撑及拆卸、异型结构模架施工、施工过程控制等诸多难点进行技术攻关，解决了一系列工程技术难题，取得了丰富的创新技术成果，在拓展室内外空间、提升建筑品质、丰富其内涵的基础上，取得了良好的经济与社会效益。

       采用了型钢混凝土“空腹桁架体系”的超高大悬臂结构，摒弃了传统的粗重梁式转换体系，依靠上部劲性结构反吊下部结构（即上挑式），充分发挥了材料的力学性能，实现了空腹桁架转换层的作用，是在结构设计方面的重要创新与进步。

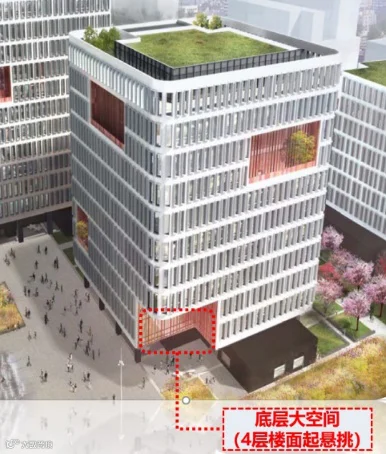

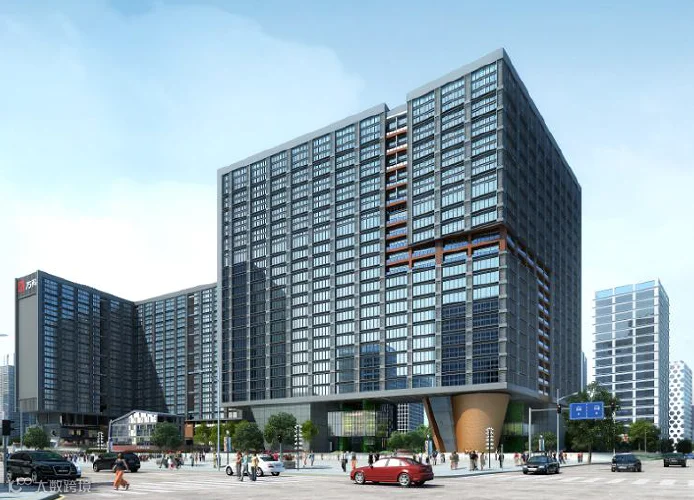

罗汉松科技研发楼              南宁万科大厦

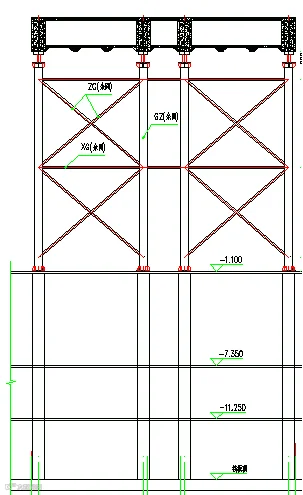

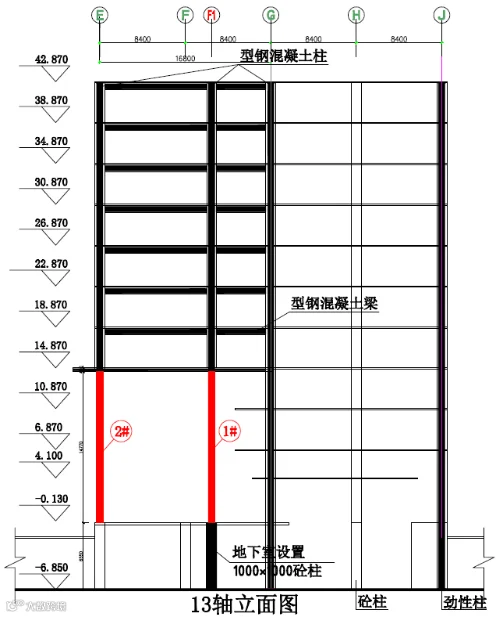

▲ 罗汉松项目临时支撑立面布置图

      提出了一种合理可行的支撑安装及卸载技术：采用在φ609钢管支撑顶部设置自制砂箱，通过砂箱内石英砂的排放实现了卸载量的精确控制，满足了临时支撑的承载力和稳定性需求，也解决了临时支撑分级卸载的技术难题。

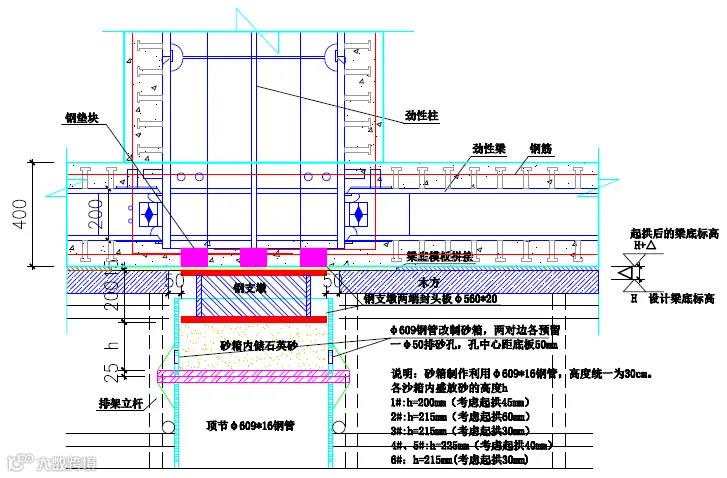

▲ 临时支撑顶部节点图

      针对超高、大悬臂连续桁架转换层结构工程难点，通过多方案技术经济对比分析，创新设计并应用了多点同步集群卸荷技术，成功完成复杂空间结构施工。

      针对复杂异形钢骨混凝土结构的特点，结合深化设计，设置临时加固系杆加密钢骨，在增强内部钢骨构架结构空间稳定性的同时，也为模架支撑提供了可靠支点。

1-新增水平向钢骨；2-新增竖向钢骨；3-对拉螺杆；4-竖向次楞；5-水平向主楞；6-穿孔托盘；7-紧固螺栓；8-模板

▲ 吊模支撑体系构造详图

      针对“雪糕筒”状异形结构的施工,创新设计并应用了竹片纹饰面、模板支撑一体化以及钢筋环箍的绿色模架支撑系统,成功实施了复杂结构施工、结构装饰一次成型。

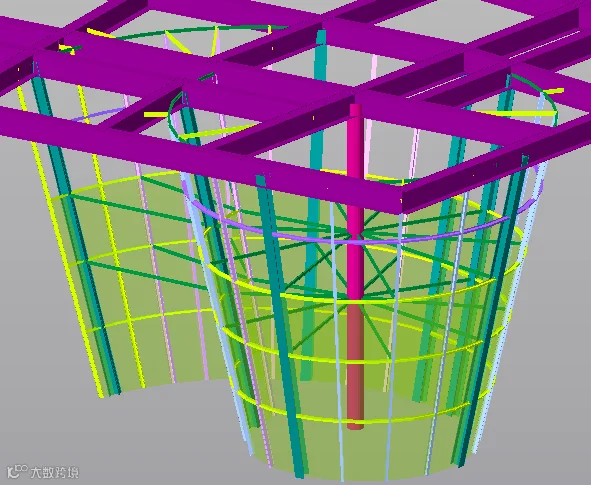

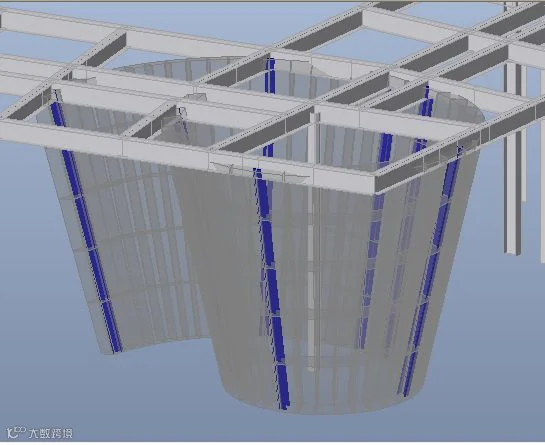

原设计钢骨三维示意          加密后钢骨三维示意

▲ 弧形剪力墙钢骨加密前后布置

      施工过程综合应用BIM技术、有限元仿真施工分析以及施工控制技术，智能化、系统性地解决了超高、大悬挑和异形复杂空间结构施工难题。

      通过科学合理地选取重点构件、关键截面，实现了施工阶段尤其是支撑卸载过程中结构体系安全度的有效控制；同时也获取了关键截面的应力应变、悬挑端挠曲变形和结构竖向振动等数据，为类似工程设计提供了大量真实的数据支撑，有助于设计理论的优化与完善。

      经查新和专家验收，该项目研究成果总体上达到国际先进水平。授权发明专利7项，实用新型专利6项，申请发明专利1项；广西壮族自治区区级工法1项；浙江省省级工法3项；发表论文7篇；并获得中国施工企业管理协会科学技术进步奖二等奖。

      项目整体成果在罗汉松科技研发楼建设项目、南宁万科大厦、领秀前城FL-31地块及岑溪国际大酒店·天河广场一期工程等多个项目中得到了实施应用，很好地解决了混凝土悬挑结构及异形结构施工中临时支撑卸载控制、整体稳定性不高、截面开裂等技术难题，并成功实施了大悬挑结构同步加卸载，异形结构外观及混凝土质量俱佳。研发及应用过程中形成了一批具有自主知识产权的原创性技术成果，其经济效益和社会效益显著，对全国推动都市建筑的创新发展起到积极的示范作用。
