▲ 发布仪式上，由叶叔华院士开启了场馆标志。
▲ 上海天文馆标志

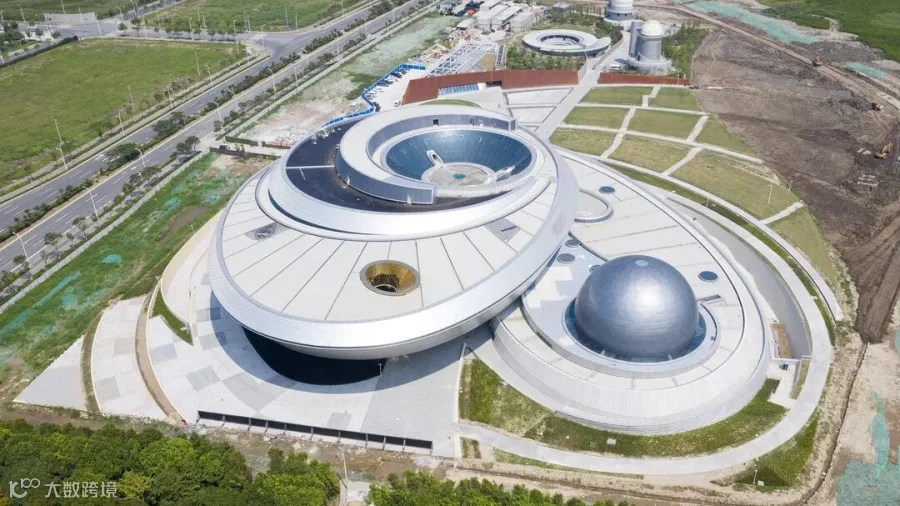

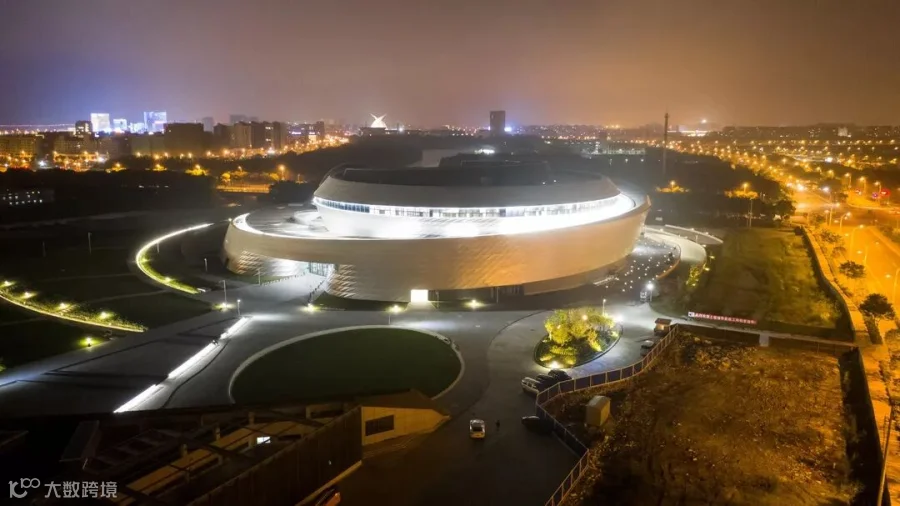

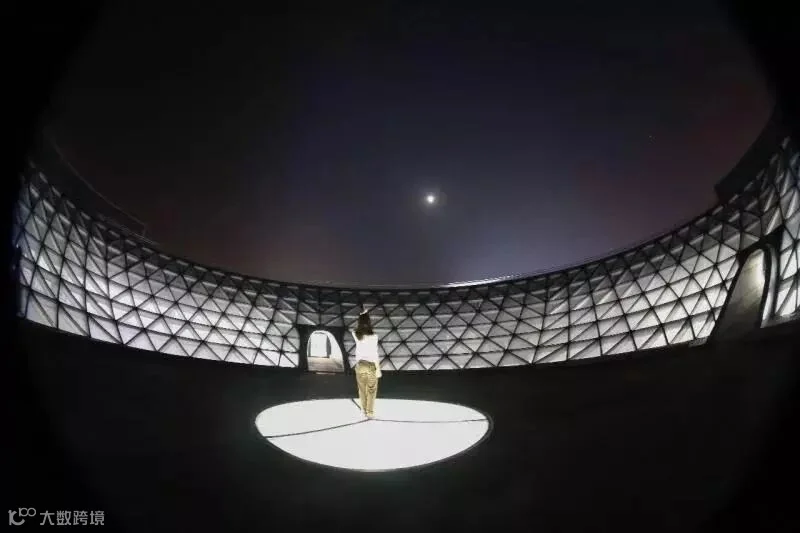

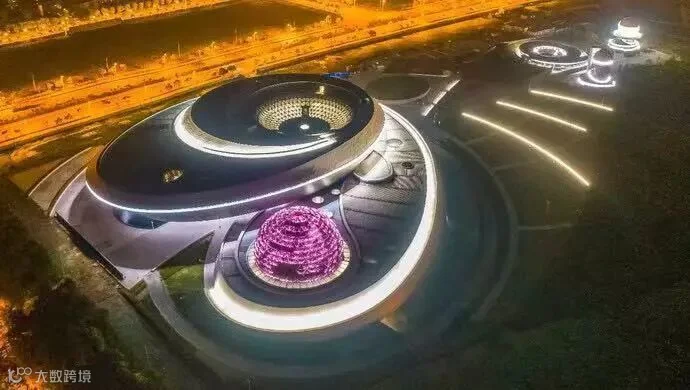

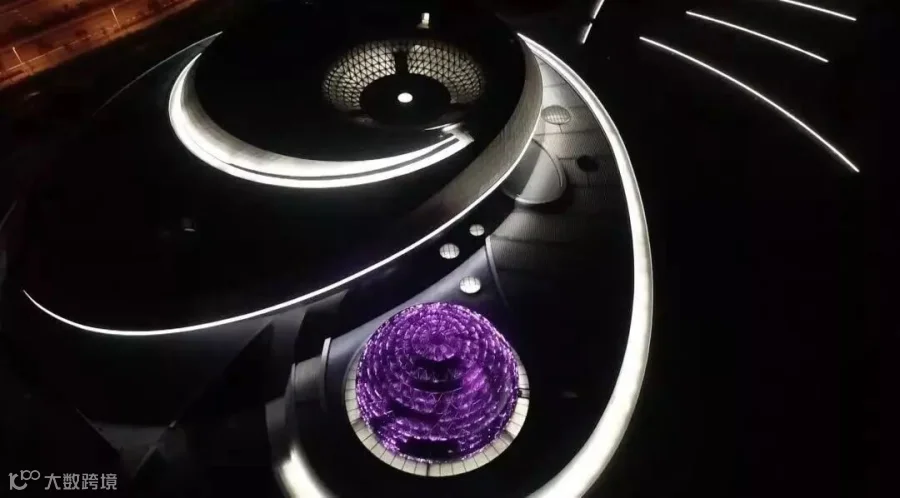

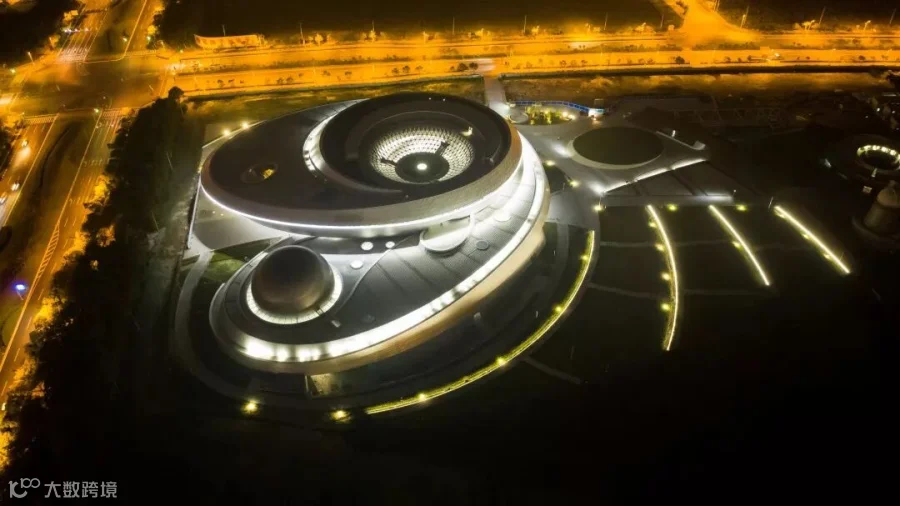

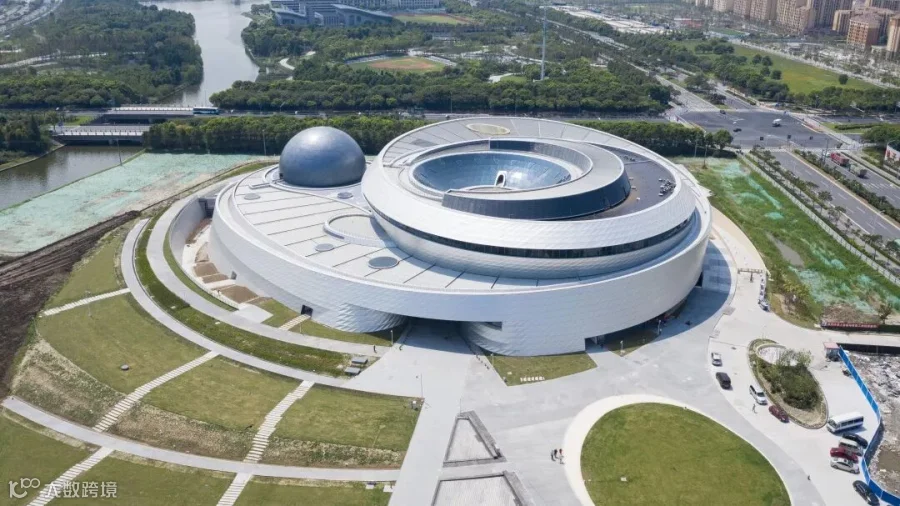

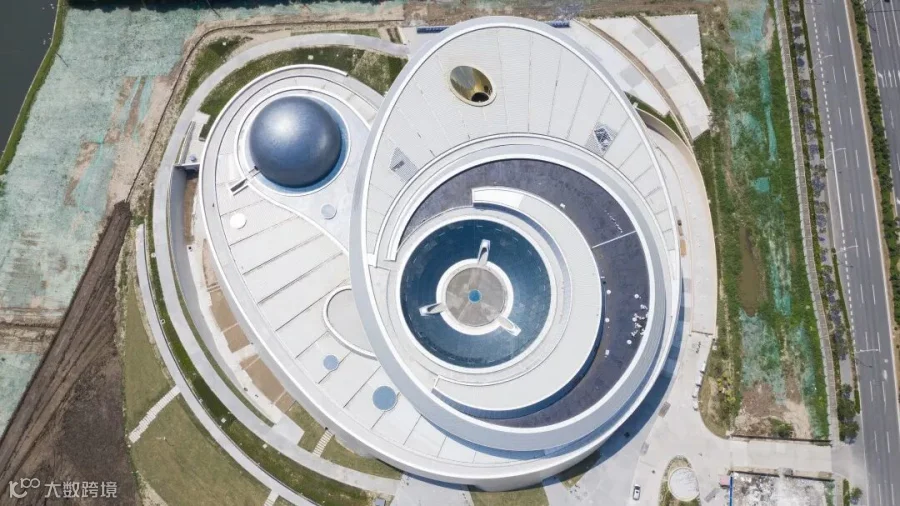

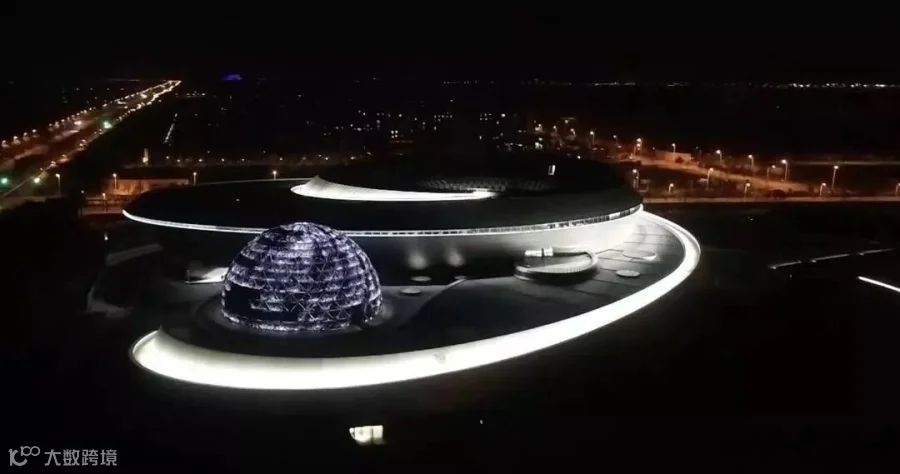

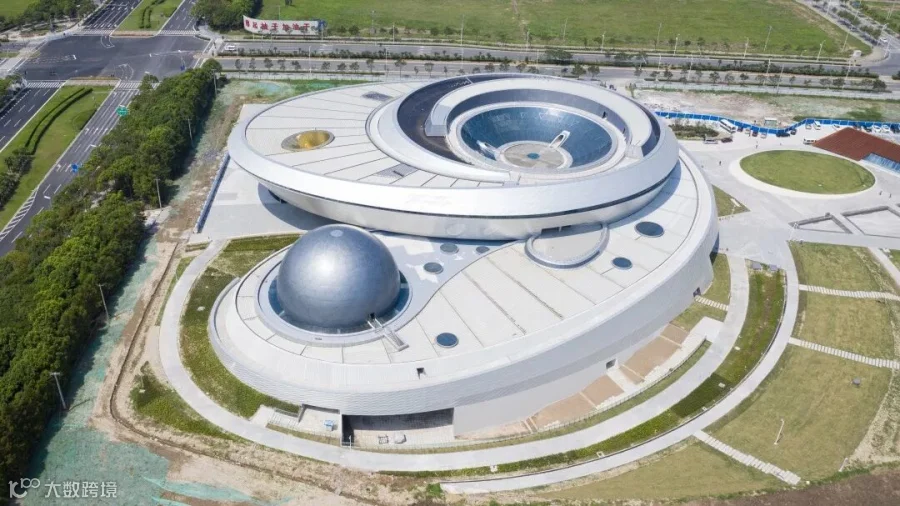

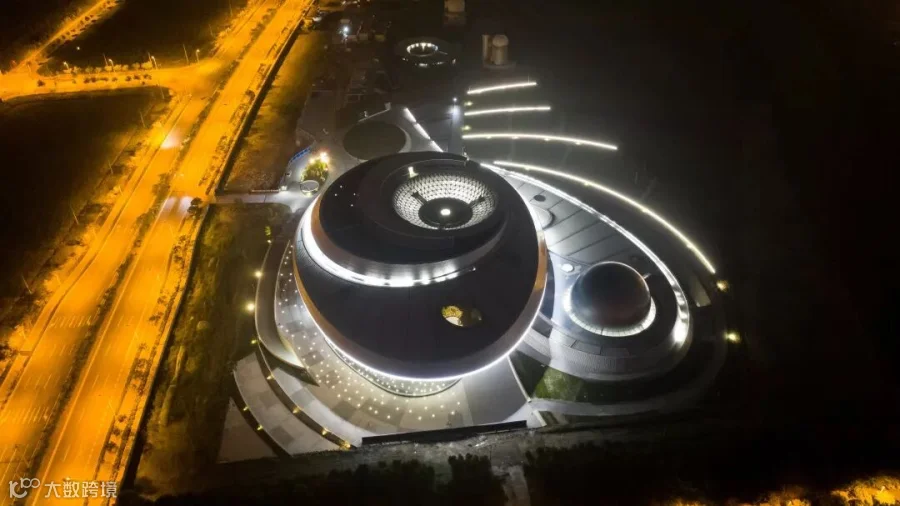

夜幕降临，上海天文馆开启灯光联动调试，数道灯带齐绽光芒，主体建筑映入眼帘，圆洞天窗、倒转穹顶和球幕影院这三个圆形元素构成的“三体”结构，以及椭圆形的建筑形态构成的“天体运行轨道”，一同诠释着天体运行的基本规律。
REC
▲ 9月12日 上海电视台新闻综合频道《晚间新闻》报道上海天文馆建设进展
|
攻克“大悬挑”难题

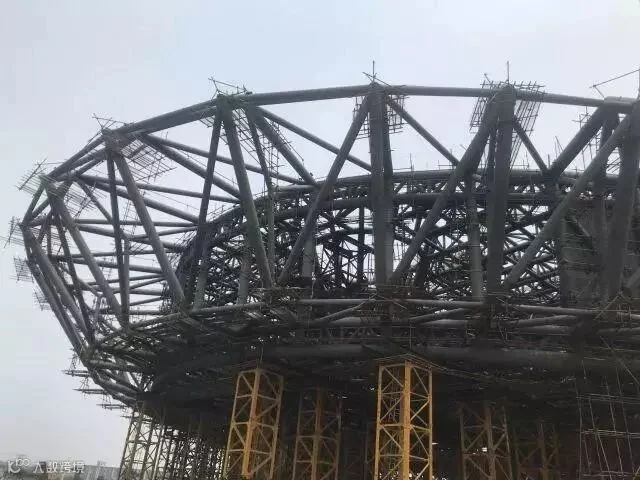

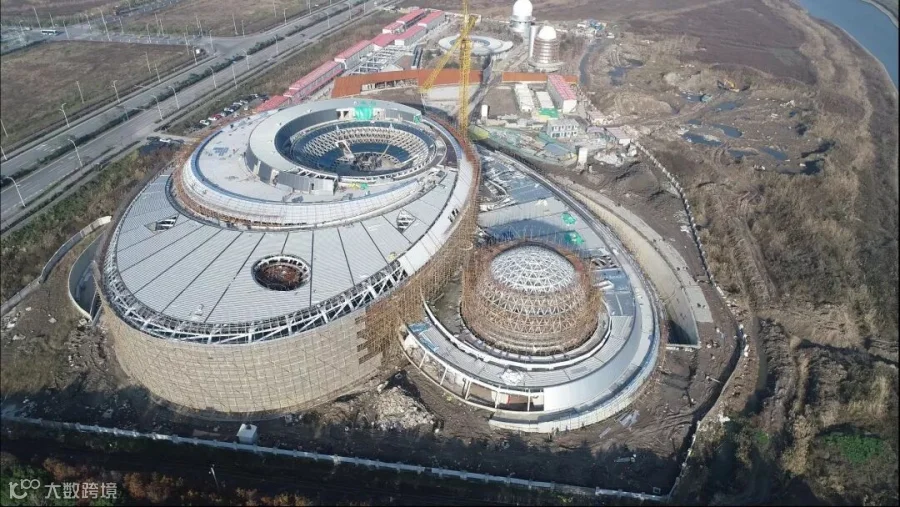

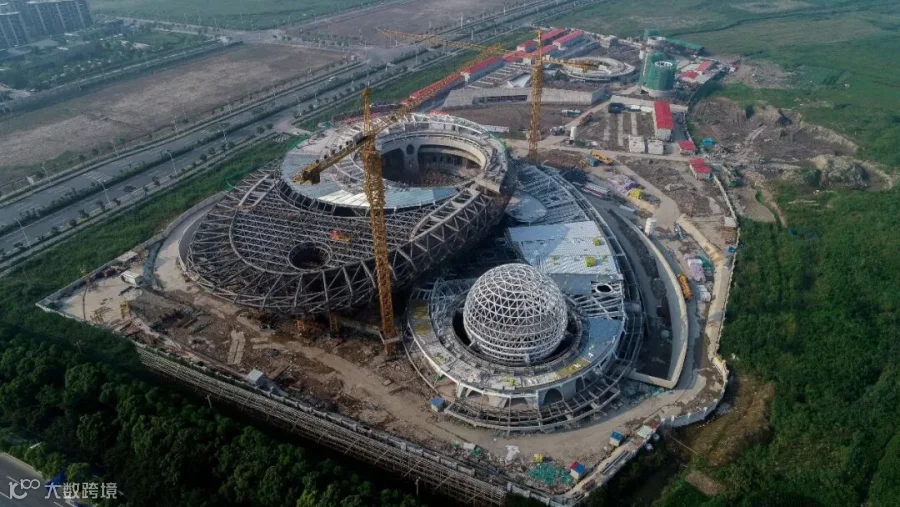

上海天文馆工程建筑构造结构极其复杂，其中大悬挑结构更是极为罕见。它是由二层双向桁架结构组成，最大跨度约61米，属目前全国最大；平面悬挑最大约有36米。如何保证由近千个不同形状、不同尺寸构件组成的大悬挑安装精度？如何将重达2000多吨的大悬挑安装在钢骨剪力墙核心筒上并安全卸载是该工程的三大难题。
面对三大难题，技术团队运用了BIM技术、分步分段吊装技术、分段支撑安装技术三把“金钥匙”。

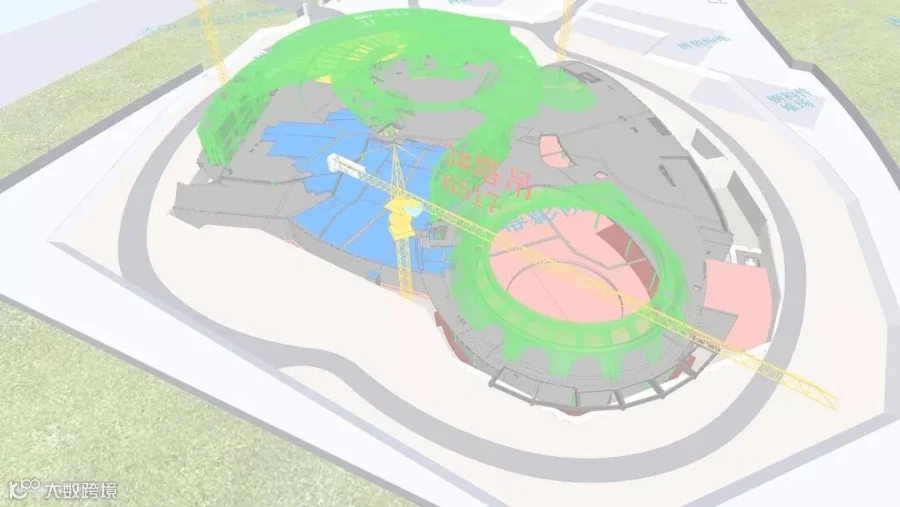

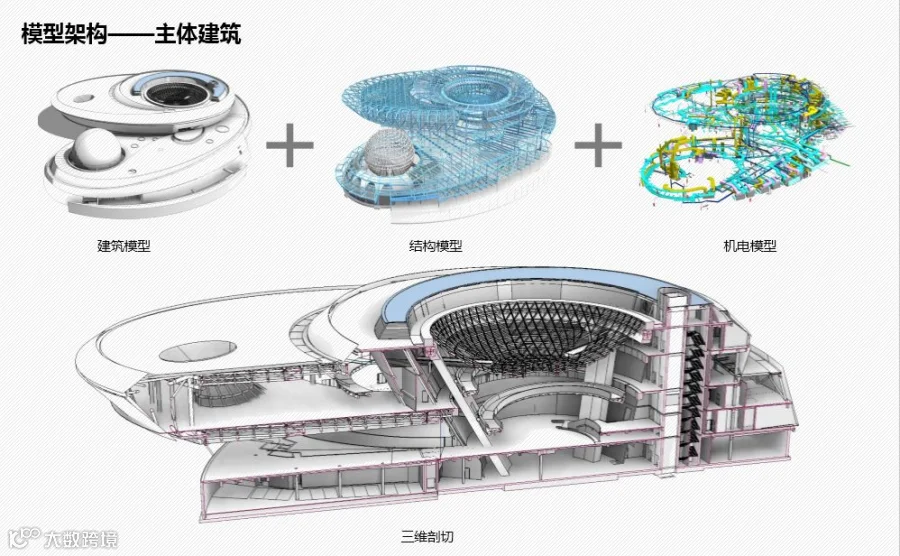

项目部首先采用BIM技术将大悬挑内外桁架分为九段，并对各段的连接节点及空间尺寸进行深化分析，找出各构件的空间定位和尺寸，在工厂对构件进行预加工、预拼装、编号，缩小构件间的安装偏差。经过数十天的不断调整，解决了大直径、多角度、结构形状变化多的难题。

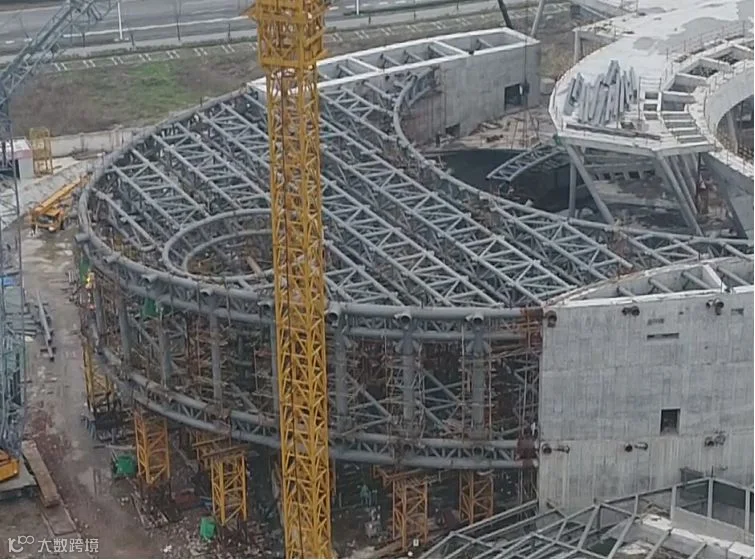

在钢结构吊装过程中，项目部首次采用了分步分段吊装的施工方法。先将内、外桁架分成九段用300吨汽车吊进行2点吊装，再将二层桁架划分为30个组合单元进行吊装，后期再对其中的7个组合单元用350吨履带进行补缺吊装。桁架在汽车吊上可以快速分段移动，犹如“轻功”一般快捷，攻克了复杂构件吊装拦路虎。
卸载事关大悬挑施工的成败。项目部制订了“先单层桁架，后屋面桁架”的工艺流程。单层桁架采用分级卸载的方式，由中间向两层卸载，循环往复；屋面桁架采用氧气割刀切割的方式，两侧卸载同步进行。二层桁架卸载采用多点同步分级循环卸载，按照“多次循环、微量下降”的原则，单次卸载不超过5毫米。最后在每个分区单个同步卸载点支撑一侧布置一个20——100吨的千斤顶作为临时支座，通过置换割除支撑顶部，直至卸载完成。
2018年6月12日，在全国30多家媒体的见证下，重达2000多吨、外形酷似“蝴蝶酥”的上海天文馆工程大悬挑钢结构完成整体卸载，标志着该工程钢结构施工收尾。
央视直播报道上海天文馆工程

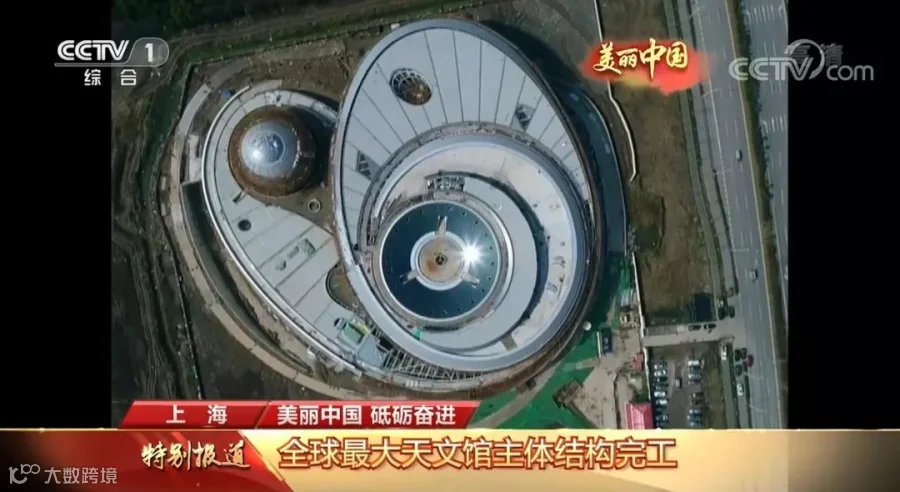

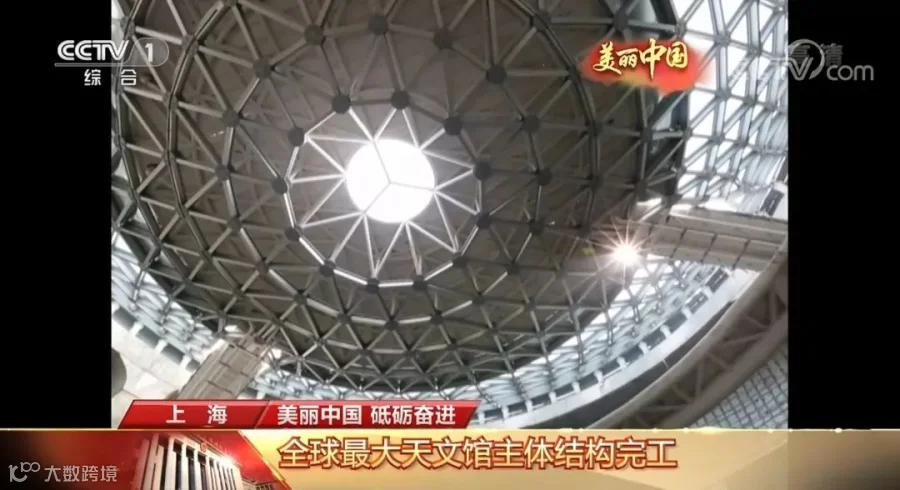

2019年3月13日上午，央视1套综合频道和13套新闻频道并机直播“美丽中国 砥砺奋进”特别报道，聚焦上海建工七建集团施工总承包建设中的全球最大天文馆——上海天文馆工程。
节能降耗打造绿色工程
建设一座节能、智慧、生态建筑是上海天文馆工程的愿景。为做好节能降耗，施工前，项目部运用BIM技术与CNC数控技术相结合，优化构件下料排版，并自动生成料单用于数控切割，降低钢材损耗率；对于直径大于等于25毫米的钢筋均采用直螺纹套筒连接并充分利用短、废钢筋，增加钢筋利用率。在施工现场指派专人控制钢筋的加工损耗并采用软件进行钢筋翻样，减少误差，节省钢材达5%。
施工中，利用创新材料节能，填充墙全部使用砂加气混凝土砌块，减少建筑垃圾的产生，在砌筑施工之前进行排版，明确门窗洞口尺寸，窗台压顶标高。预留砌体及洞口位置、灰缝控制宽度。在综合利用方面，项目部采用标准活动房材料，办公桌椅等均可拆卸重复利用，临边围护采用工具式防栏，提高周转使用率。与此同时，项目部还注重环境保护，采用雾炮车的喷雾系统治理扬尘，出入口设置洗车槽，对施工现场、生活区主要道路进行硬化处理，使用低噪音、低振动的机具，设置沉淀池废水等。
一直以来，上海建工七建集团围绕城市发展，不辱使命，出色地完成了一大批重大、标志性工程的建设任务。在上海建工集团对接上海自贸区临港新片区指挥部的领导下，上海天文馆项目建安工程即将顺利竣工。七建集团将以此为新的起点，以服务上海科创中心建设、参与临港新片区建设为荣，继续对标国际一流，聚焦核心能力，为社会及广大业主奉献更多精品佳作，为上海城市发展建设、为美丽中国建设贡献更大的力量！
素材提供：第三工程公司 伊雨 孙佳彬 路俊康
部分素材来源：上海科技馆、上海发布等
