七建集团创新启用物联网技术，助推“智慧工地”建设

七建之声

2015-12-03

导读：概念“物联网概念”是在“互联网概念”的基础上，将其用户端延伸和扩展到任何物品与物品之间，通过信息传感设备与

概念

“物联网概念”是在“互联网概念”的基础上，将其用户端延伸和扩展到任何物品与物品之间，通过信息传感设备与互联网连接起来，进行信息交换，以实现智能化识别和管理。作为一项创新应用技术，如何将其应用到施工现场项目管理中，从而助推“智慧工地”建设，在这方面，七建集团施工总承包的嘉会国际医院项目做了有益的探索和实践。

“

嘉会国际医院工程位于上海市钦江路、桂平路，基地面积 32904 平方米。工程总建筑面积为181269㎡，其中地上建筑面积105501㎡，地下建筑面积75768㎡，分为一期和二期建设。其中一期建筑面积146639㎡（其中地上面积68968.3㎡，地下面积75768㎡），建设内容主要包括：医院主楼、2层能源中心、整个场地下的3层地下室，以及污水处理池一、二和化粪池一、二；二期建筑面积34630㎡，建设内容为14层科研楼。医院主楼采用钢框架砼剪力墙结构，能源中心采用钢框架结构形式，地下室采用钢筋砼框架剪力墙结构形式，挖深超过18m。工程于2015年4月正式开工建设。工程开工前期，七建集团就精心策划，联合上海工业与自动化研究院共同合作研究，建立了基于物联网的施工环境智能监控和微环境调节系统。

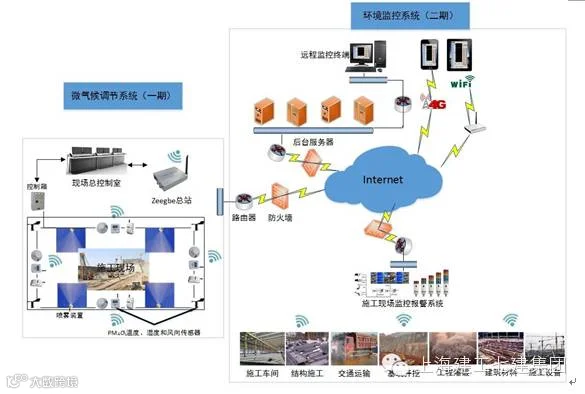

系统构架图

一、系统简介

“

本系统为微环境检测和控制系统，主要由环境参数传感器、无线传输网络、高压喷雾系统、智能控制系统组成，该系统可实现现场微环境的智能化控制和调节。主要做法是：

1、在施工工地现场、施工车间、堆放场地、运输车辆、其他施工环境或是设备布设无线智能传感器和控制器，将现场设备或是环境参数实时传输到云平台服务器。

2、通过后台数字化协同监控管理平台的信息处理技术和专家库系统技术实现整个施工现场的全局监测、协同管理、协同控制等。

3、根据现场数据，建立预警防护系统，对现场环境进行现场报警提示或是远程通知报警，并将信息实时记录并作为历史数据进行分析。

微环境监控系统模拟现场技术架构

二、系统工艺

“

施工现场微环境监控系统，主要由两大部分组成，一部分为高压喷雾执行机构及相关设备组成，另一部分为电气控制系统组成。

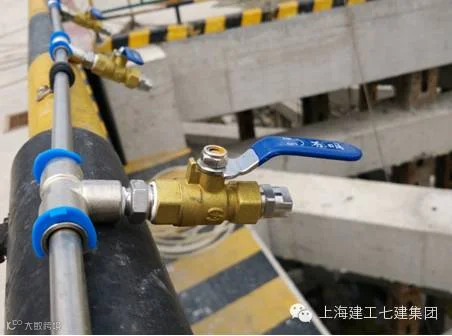

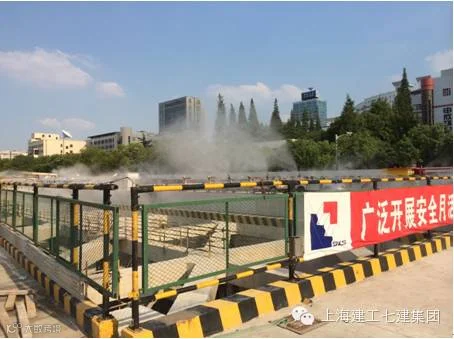

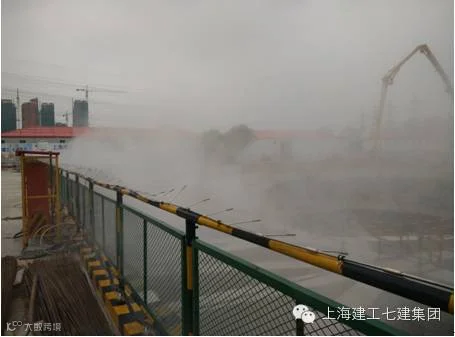

1、高压喷雾执行机构包括过滤系统、高压水泵、电机系统、水路管网以及高压喷嘴组成。过滤系统主要是用于过滤自来水中的大颗粒垃圾物体，通过净化水质避免损坏高压水泵或是堵塞喷嘴；高压水泵将根据现场情况产生20-120Bar，通过高压将水运输到管网中，并通过高压产生微小的水雾进行降温和抑尘；水路管网用于将水分布到不同的区域；喷嘴将高压水泵传输的水形成小颗粒的水雾，或是将水进行雾化。

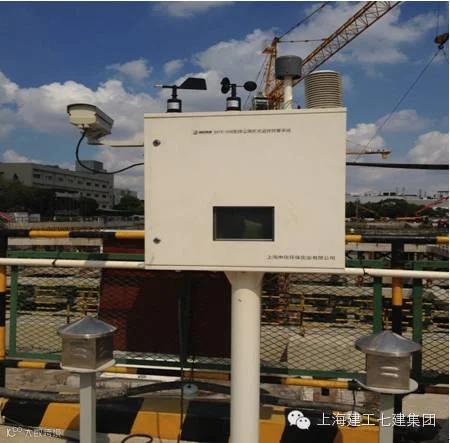

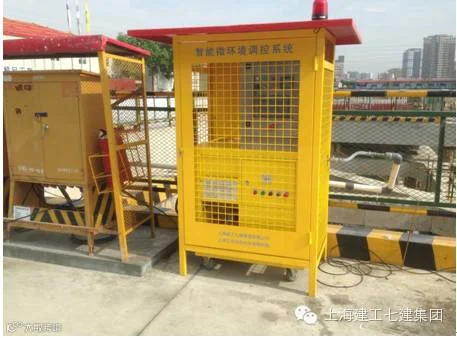

2、电气控制系统包括电气柜系统，控制系统，数据采集系统，云端服务系统等。电气柜系统主要为各个设备进行供电和安全保护，电气元器件主要有交流接触器、继电器、空压开关等组件；数据采集系统包括水量、电量、环境温湿度、PM10，风向，风速等数据采集，根据现场情况将分别采用有线和无线等传输方式实现数据采集，并通过GPRS进行数据远程传输云端服务器；云端服务系统主要由服务器、软件系统、数据库系统、WEB客户端、手机端等组成，用于数据采集、保存、处理和应用，以及远程监控等；控制系统包括控制系统、触摸屏等，用于现场喷雾系统的智能化运行和控制。
