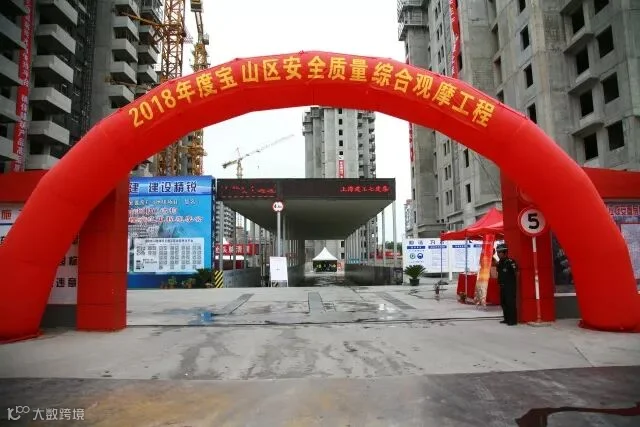

6月27日，2018 年度宝山区建设工程保障房PC结构质量观摩会在上海建工七建集团总承包施工的顾村原选址基地市属征收安置房 F-4 地块项目举行，宝山区副区长王益群，区建管委主任袁惠明，副主任许生、雷宏，宝山区有关职能部门及城投集团领导、七建集团副总裁闵四平等出席观摩会。
观摩内容
观摩的主要内容有：安全文明施工、预制装配式施工及创新技术应用、工法楼、实体展示、预制构件堆场、质量标准化、智慧化工地及创全工作等；
观摩区域划分为安全体验区、企业宣传区、工法楼展示区、VR体验区、质量标准化展示区及实体展示区。
项目概况

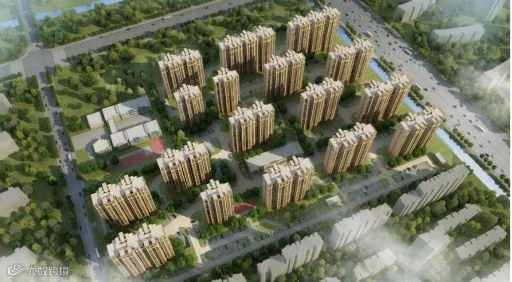

顾村原选址基地市属征收安置房 F-4 地块

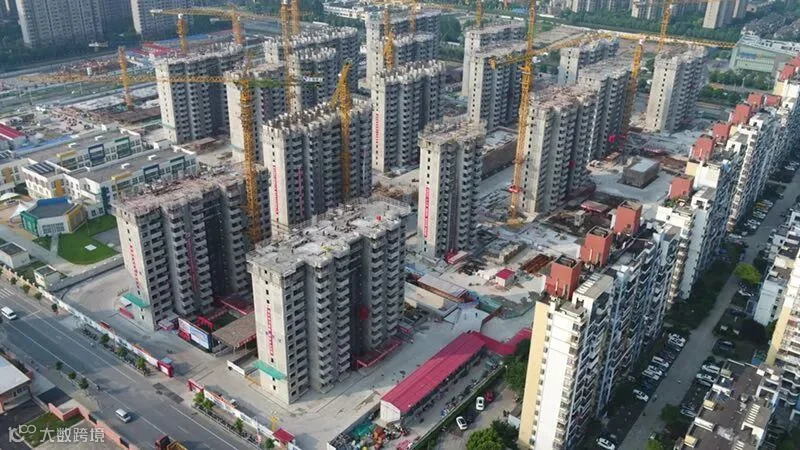

该工程项目规划总用地面积74278平方米，总建筑面积约221889平方米，其中地上建筑面积177339平方米，地下建筑面积44550平方米。主要建设内容：17幢高层住宅，地下车库及相应配套设施。
1#～17#楼（1幢16层、16幢18层）高层住宅楼采用装配整体式砼剪力墙结构，装配式建筑比例100%，单体预制装配率40%。PC构件设于标准层，主要预制构件为预制剪力墙、预制非承重墙、预制空调板、预制阳台、预制楼梯、预制叠合板。
安全体验区

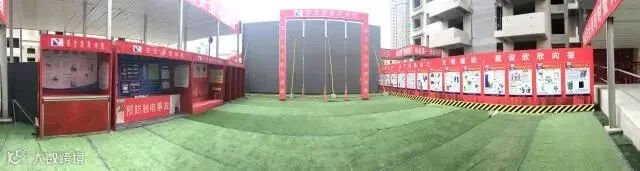

安全体验区作为现场施工安全教育演练基地，配备安全带使用体验、安全帽撞击体验、灭火器演示体验、综合用电体验及安全急救体验设施，并设置安全知识宣讲墙。
企业宣传区

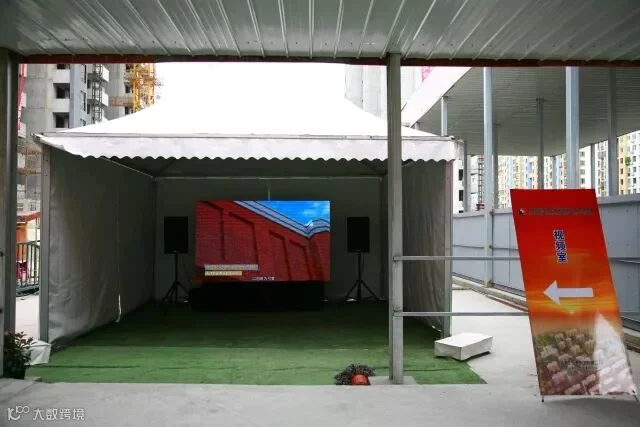

设置视频室，循环播放企业五十多年来的风雨历程。
工法楼展示区

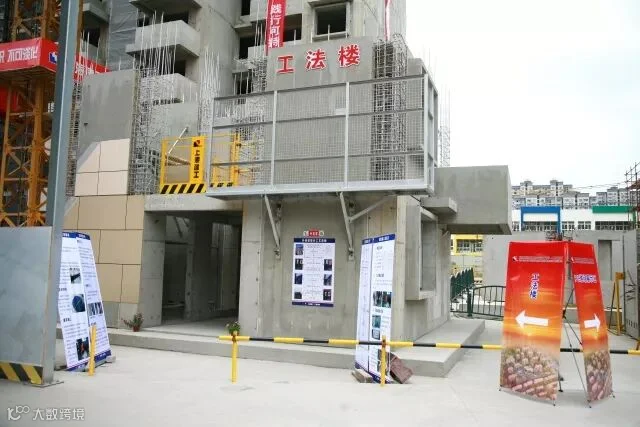

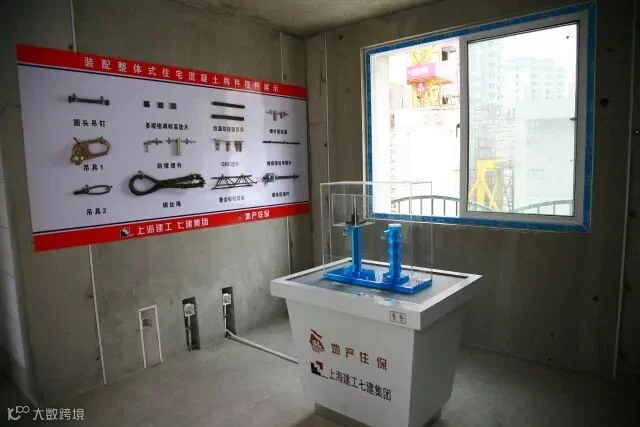

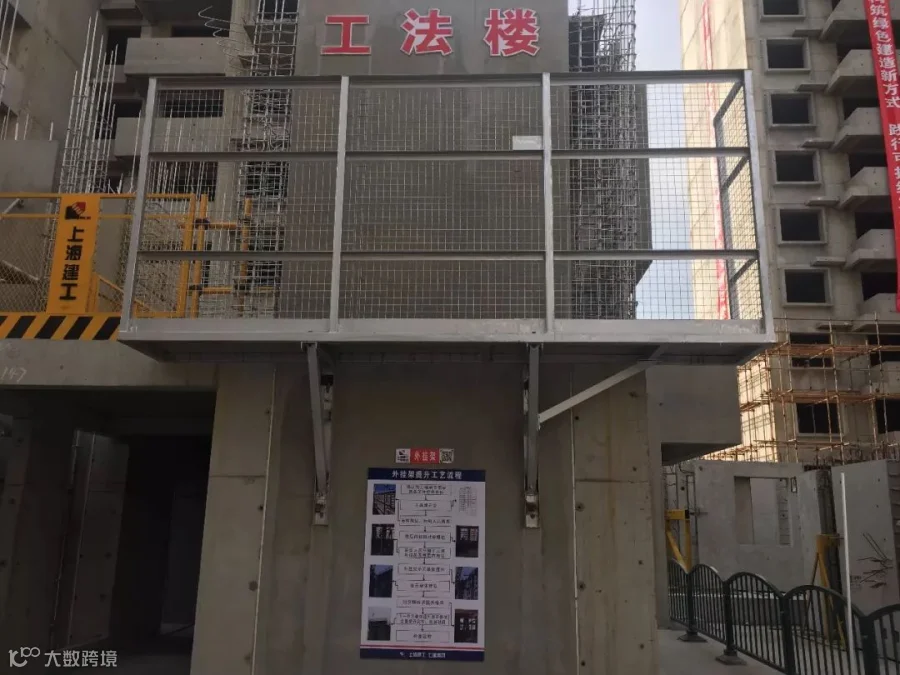

样板引路，采用1:1比例标准户型建造工法楼，集成本工程装配式施工全部施工技术及关键节点，提前发现并解决预制部位与现浇部位节点存在的问题，协同设计进行深化，并预演装配式施工，直观可视化交底。同时将装饰样板引入工法楼。
创新工艺（一）——工具式外挂架
该脚手架体系采用对拉螺栓将架体固定在预制外墙上，作为施工期间的工人操作平台及安全防护。配备两套工具式外挂架，脚手架随着楼层作业面同步提升，向上翻转使用。该体系安全文明标准化程度高，周转使用率高，成本低。
创新工艺（二）——工具式独立支撑

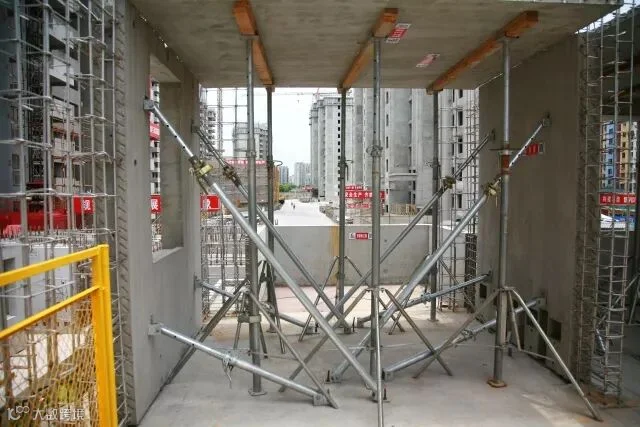

预制叠合板区域支撑采用工具式独立支撑体，实现快装块拆模式，主要优势为：

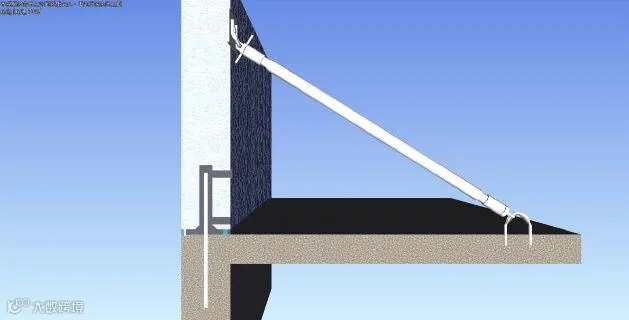

①独立支撑立杆为 Φ60,其承载力远大于钢管，立杆间距可放大至 1.5 米;
②独立支撑是依靠三角架为维持整体稳定性，无需搭设水平牵杆，在混凝土浇筑后方可拆除，有利于压浆施工的提前穿插。
灌浆施工规范化

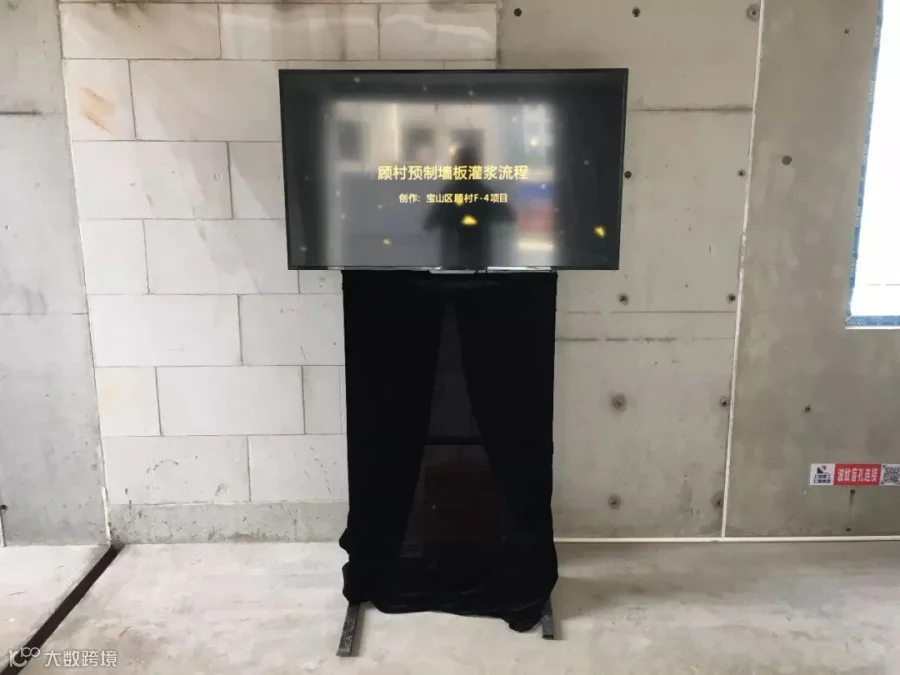

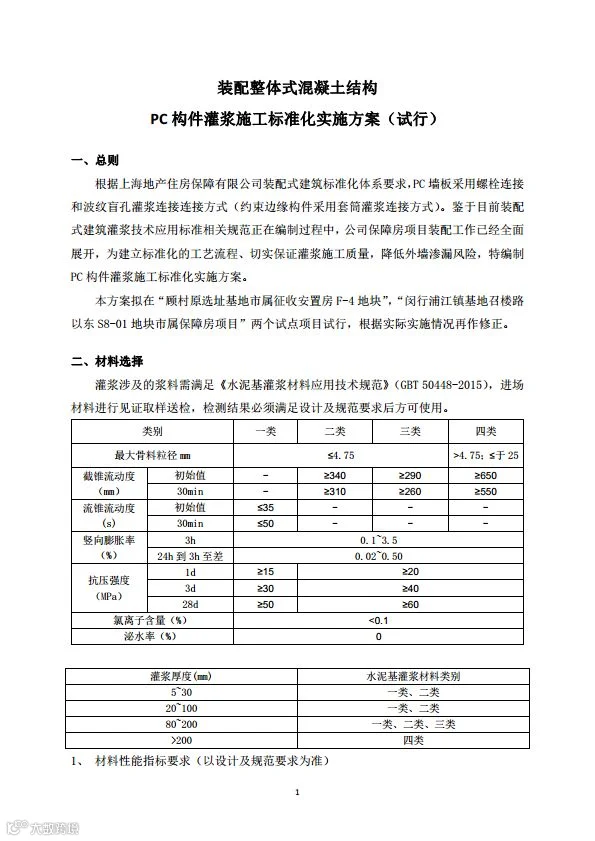

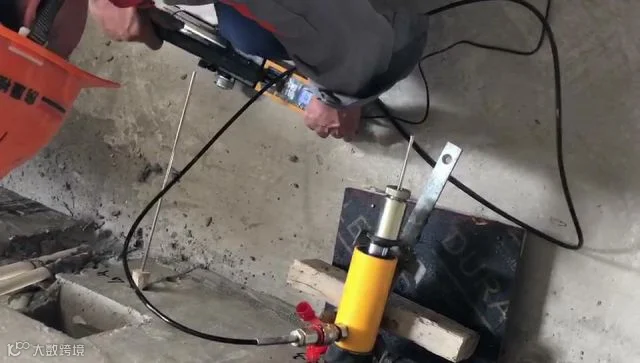

灌浆质量的好坏直接影响装配式结构施工质量，为保证灌浆质量，项目部采取了一系列的手段进行管控：1）联合相关方制定标准；2）工法楼试灌浆：3）模型模拟施工（交底）；4）灌浆质量检测。
VR体验区

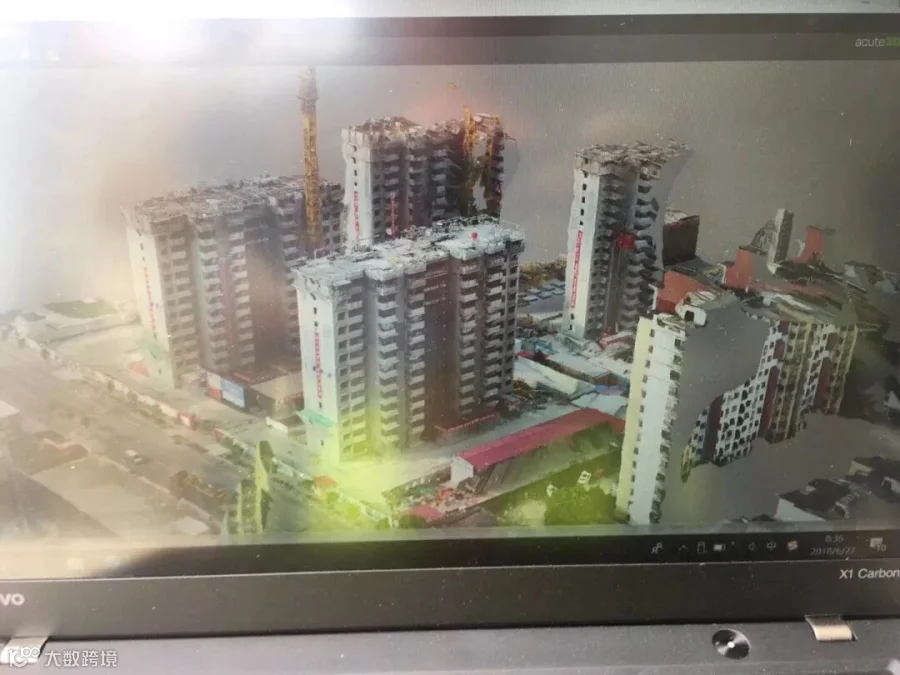

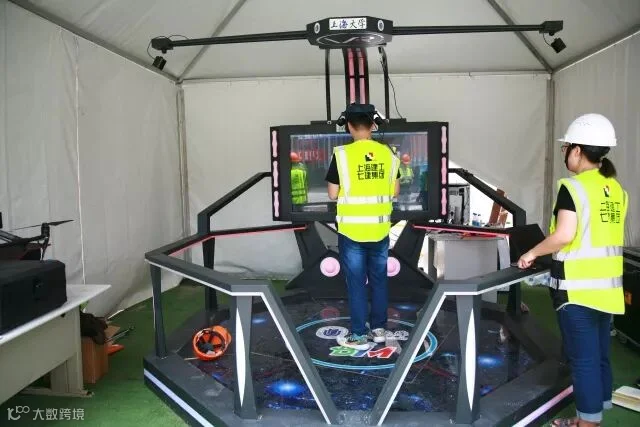

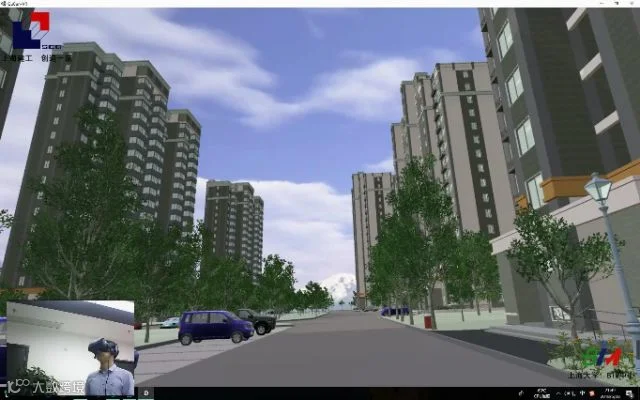

为了更好的体验项目成果，建造智慧化建筑工地，本工程引进了VR技术，体验者携带VR眼镜，深入建筑模型，可切实感受建筑户型及装修效果、实时查看相关信息，还可深入查看关键节点构造，做到放心入住，舒适居住。
无人机

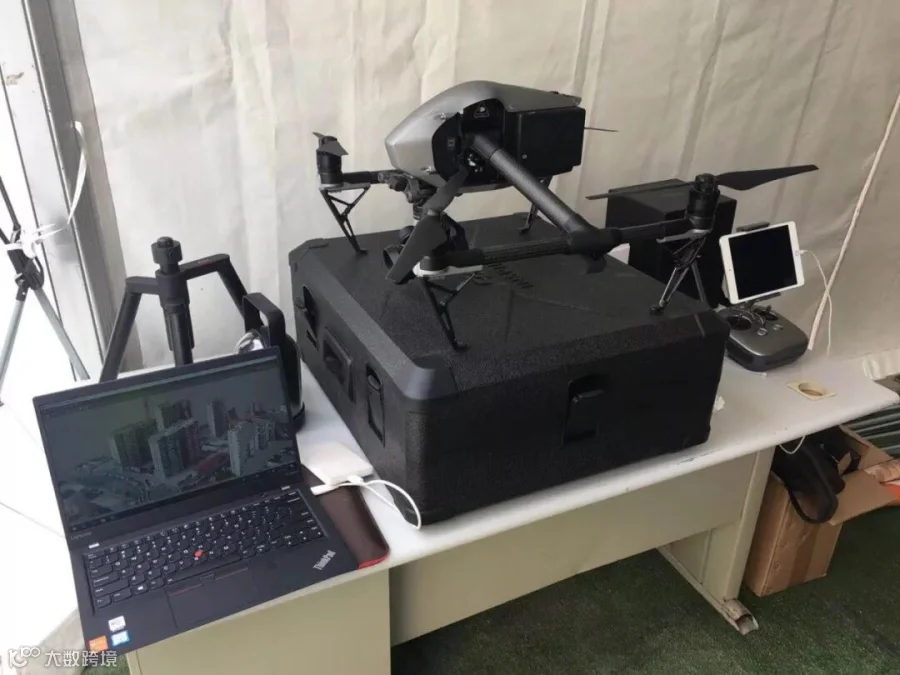

3D扫描仪
质量标准化展示区

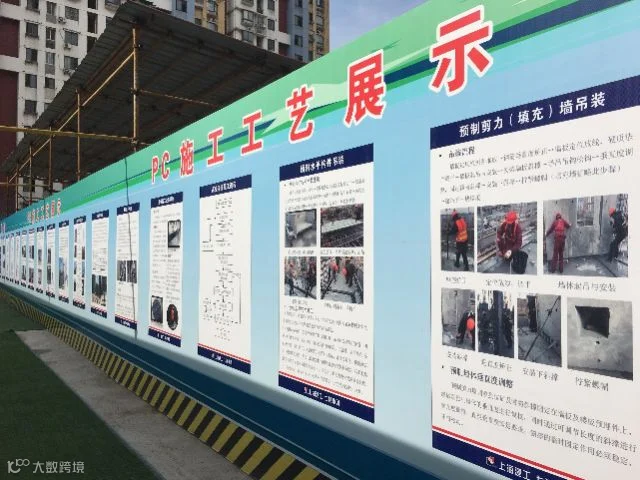

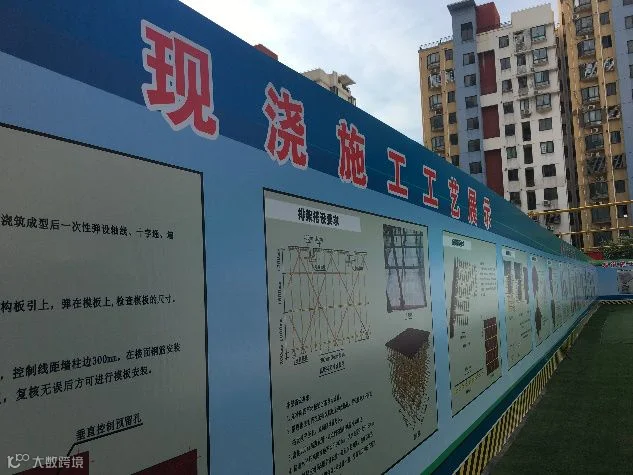

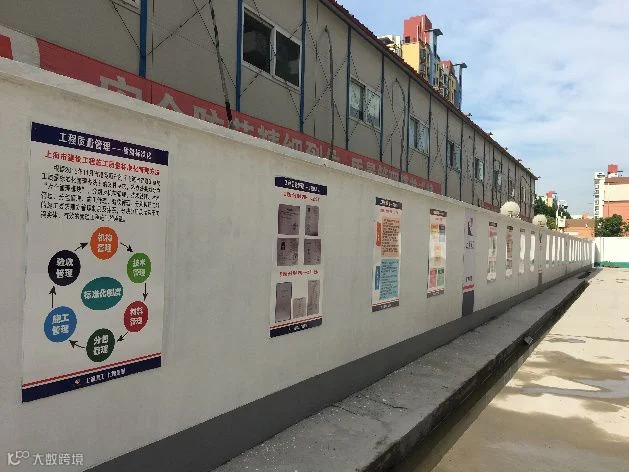

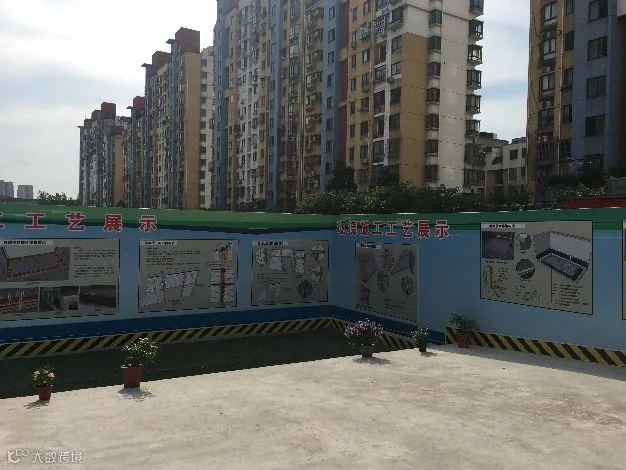

为提高装配式建筑标准化施工，确保PC结构施工质量，现场设置标准化施工工艺长廊和质量标准化展示墙，阐述现浇施工工艺、PC施工工艺及标准化施工管控程序、资料、台帐、验收等，以便现场管理人员及施工人员实时查看，强化质量意识，提高PC结构工程管理水平，塑造精品工程。
实体展示区
本次观摩针对8#、13#楼1-3层进行质量和安全方面的实体展示。其中1-2层主要观摩现浇结构施工质量，3层主要观摩PC结构施工质量，并观摩配套安全文明标准化设施，了解装配式结构施工过程管控中信息化平台及BIM技术的应用。
1） 现浇结构质量方面

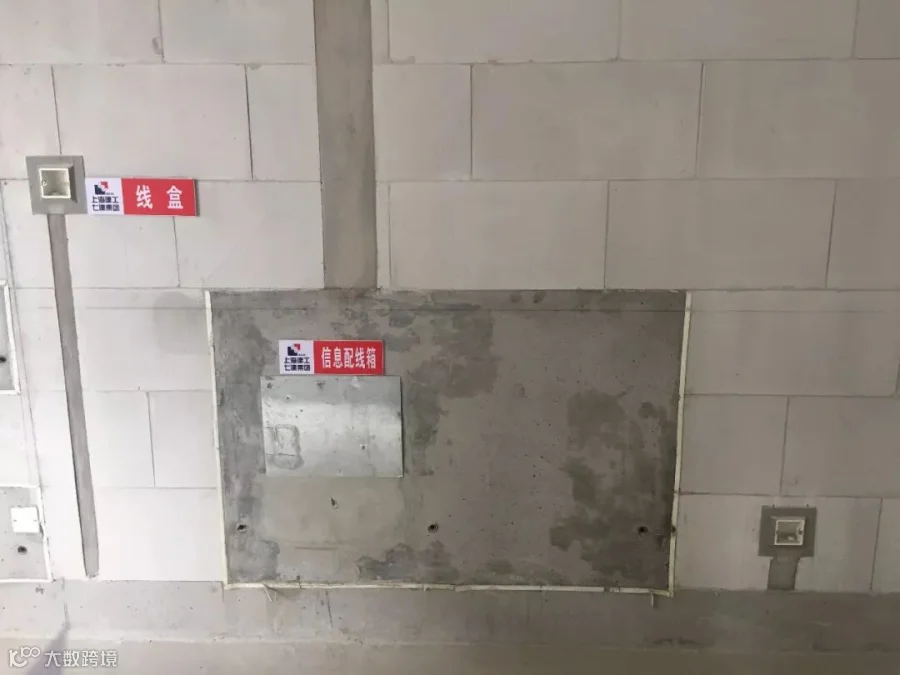

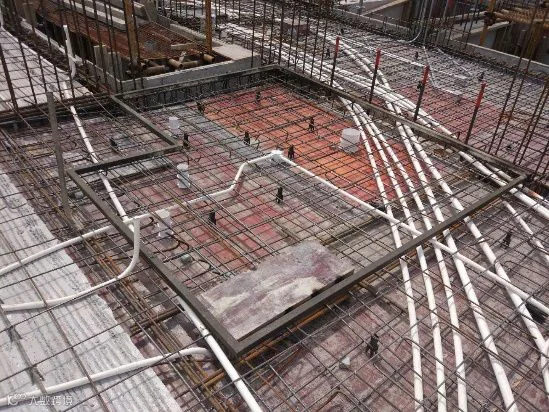

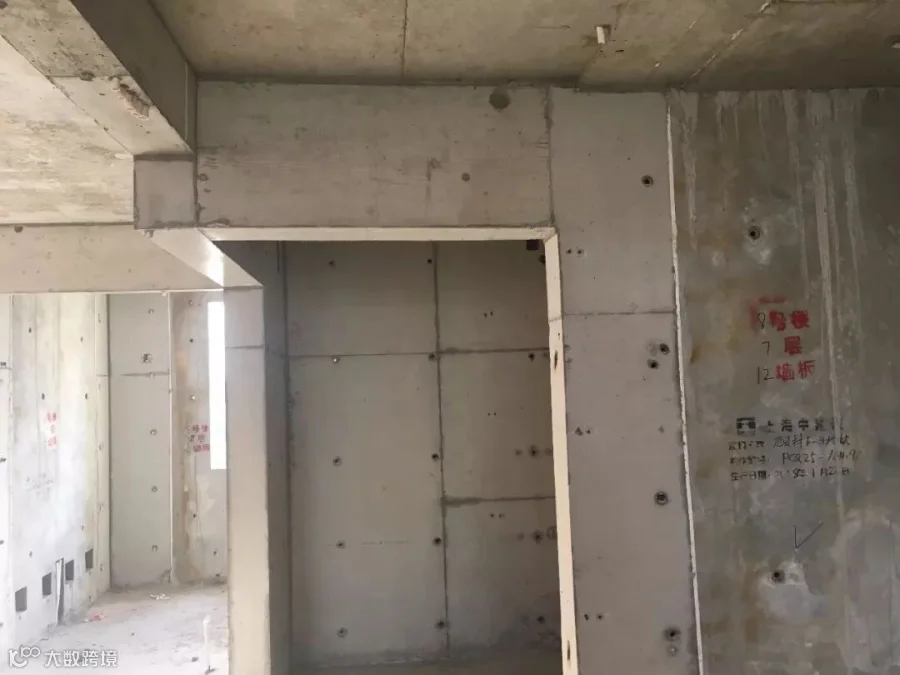

预埋配线箱，现浇砼一次成型
门(窗)过梁一体化施工

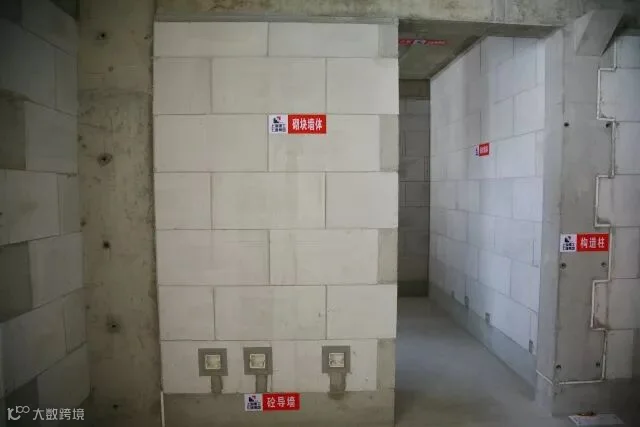

墙体砌筑
卫生间降板处采用角钢支模
2） PC结构质量方面

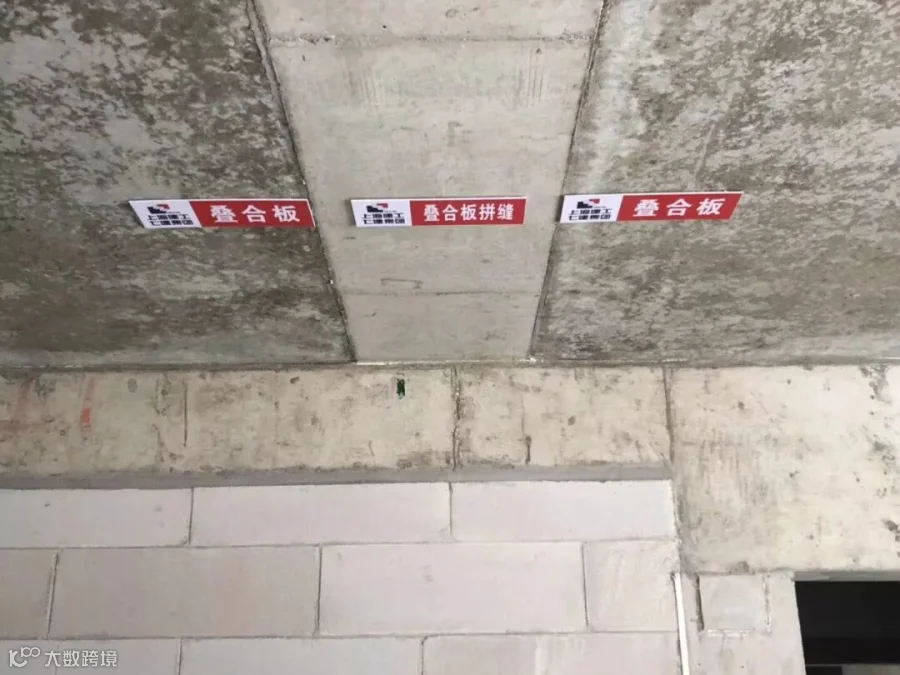

叠合板—叠合板连接区域

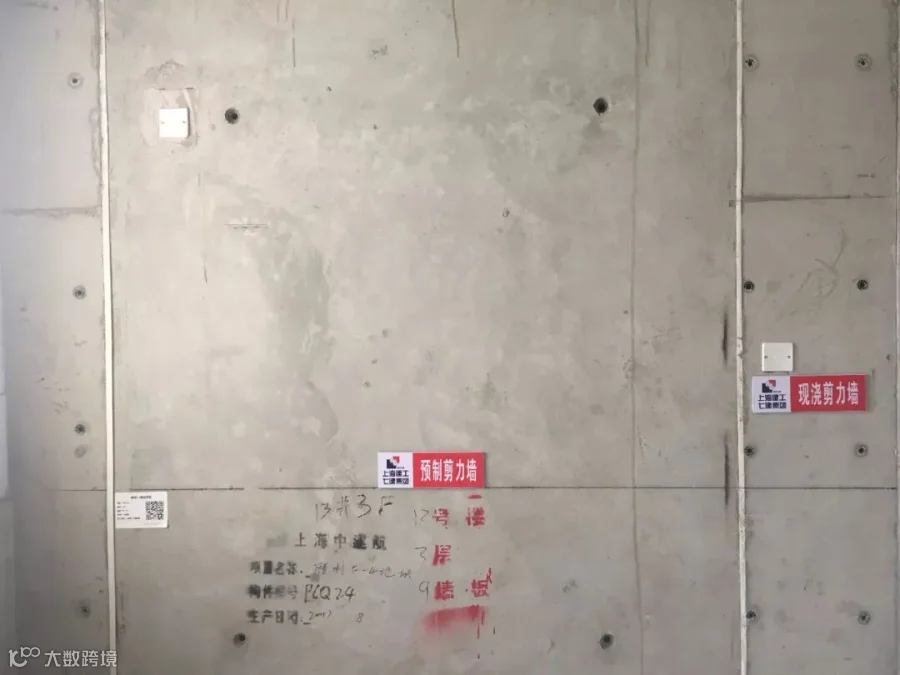

预制剪力墙—现浇暗柱连接区域

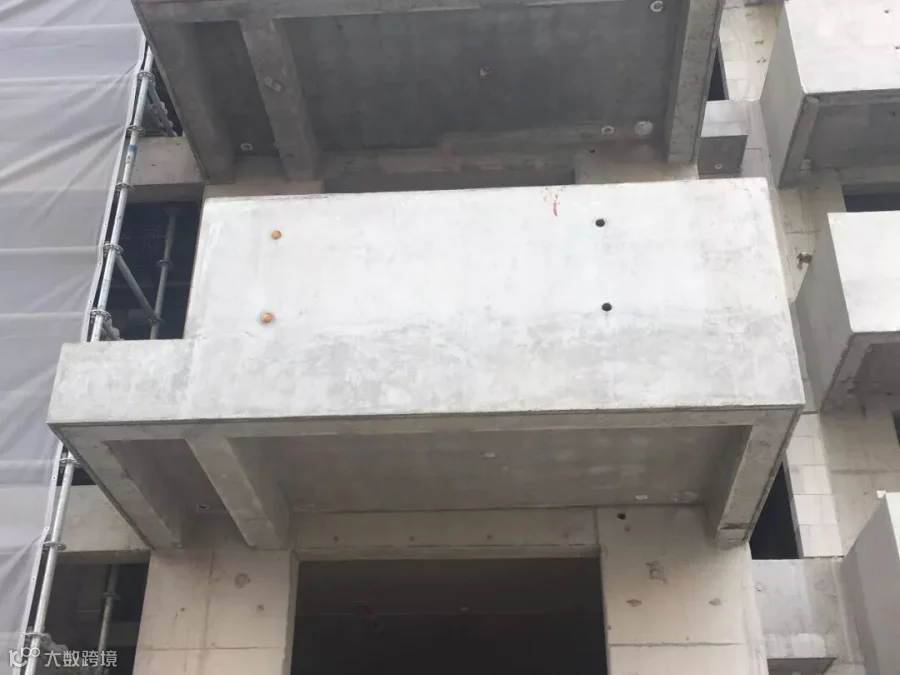

4.71t阳台整体预制
免装饰预制楼梯成品保护
3） 安全文明标准化设施

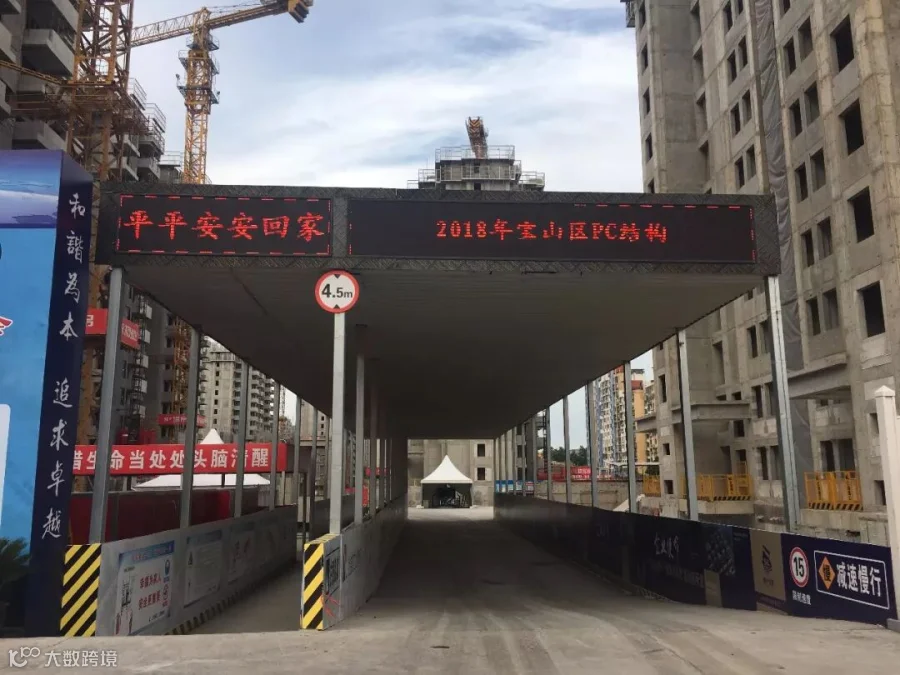

人车分离式安全通道

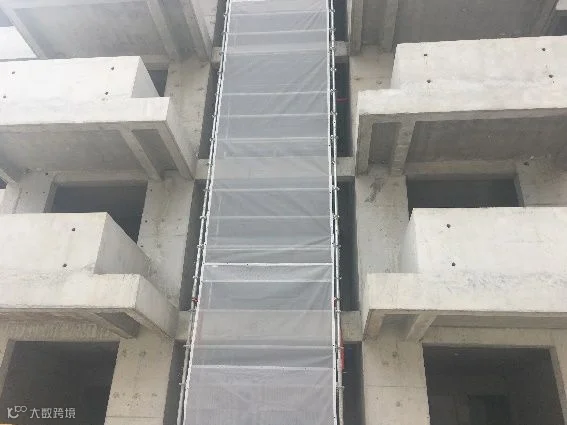

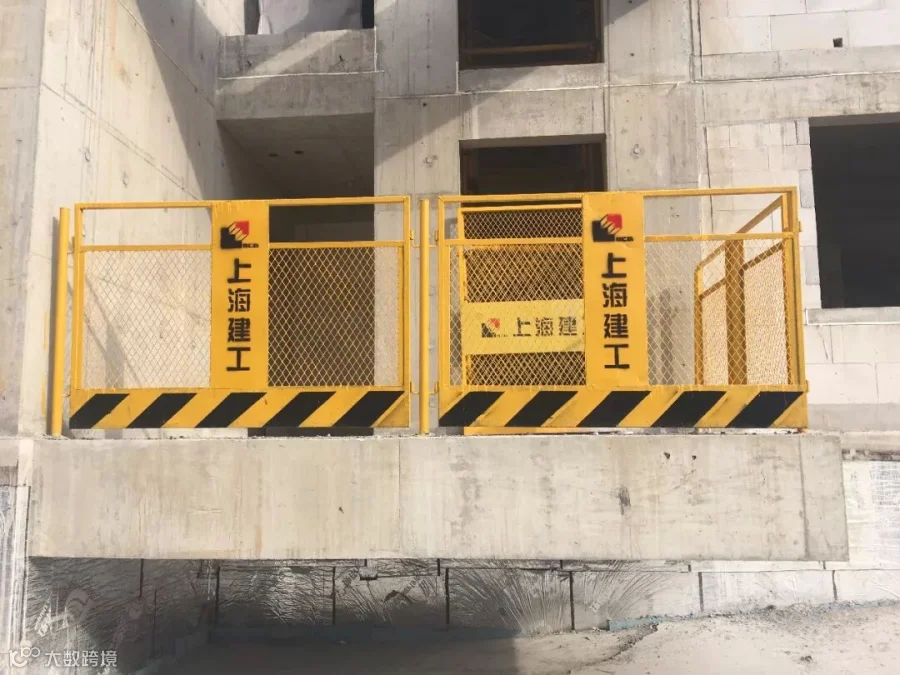

临边防护
井道盘扣搭设

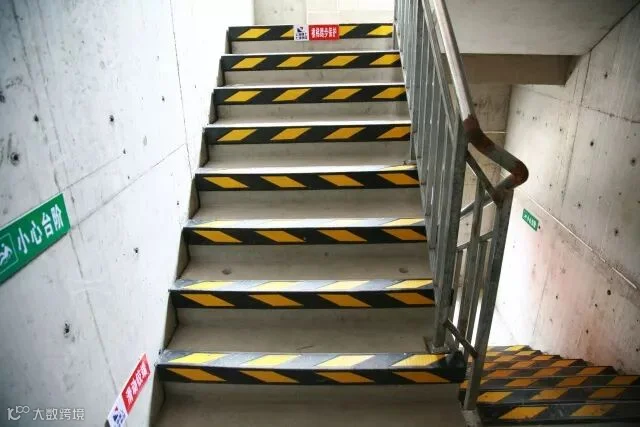

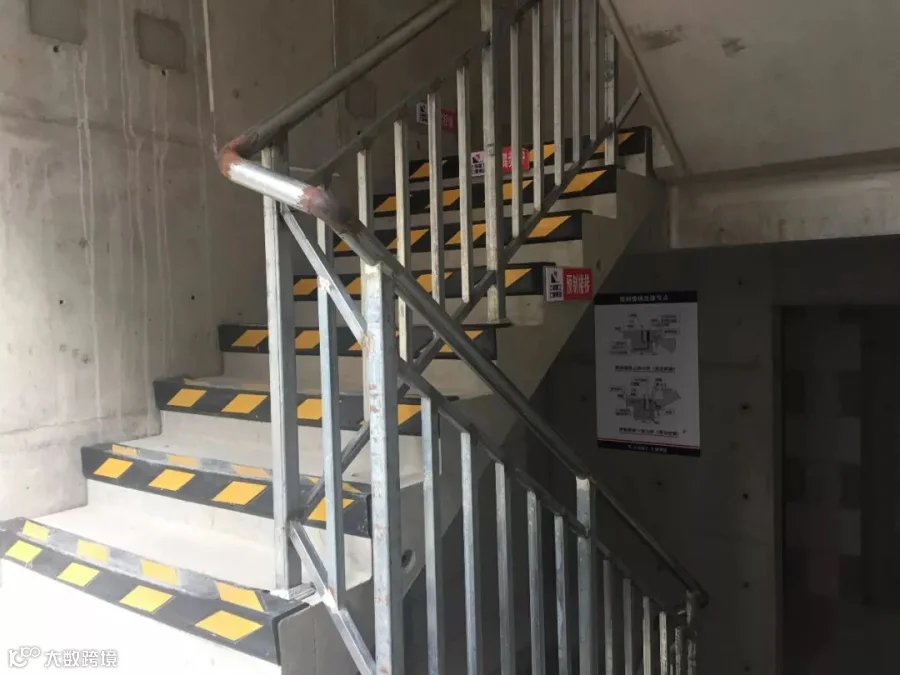

永久性楼梯栏杆替代临边防护
4） 信息化平台的应用

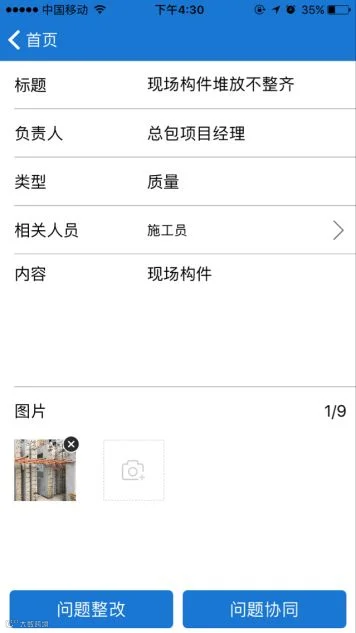

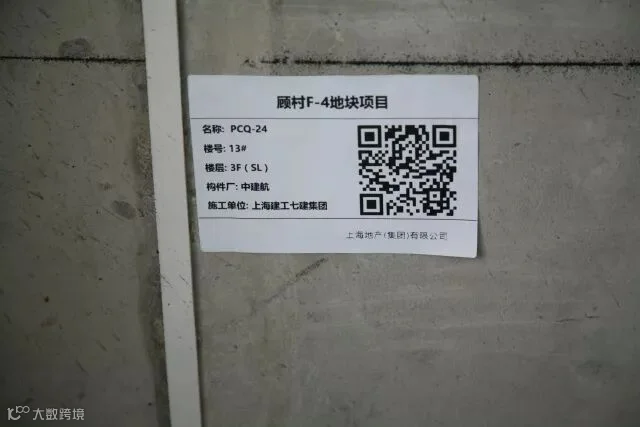

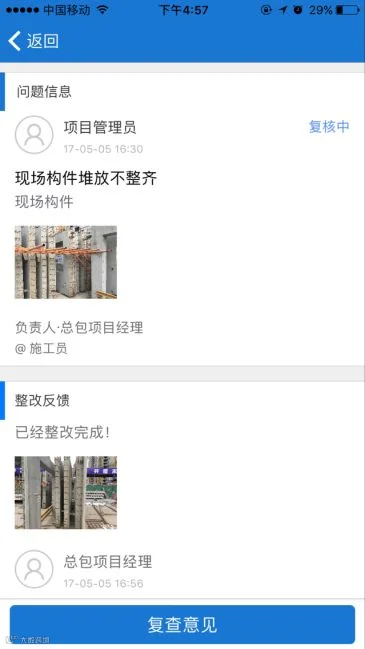

采用二维码对预制构件进行扫码验收，BIM模型同步进度，以进度颜色条实时反映工程进展，协助施工现场进行信息化跟踪管理。同时利用手机APP更新进度，辅助现场安全质量管理，协同无纸化项目管理。

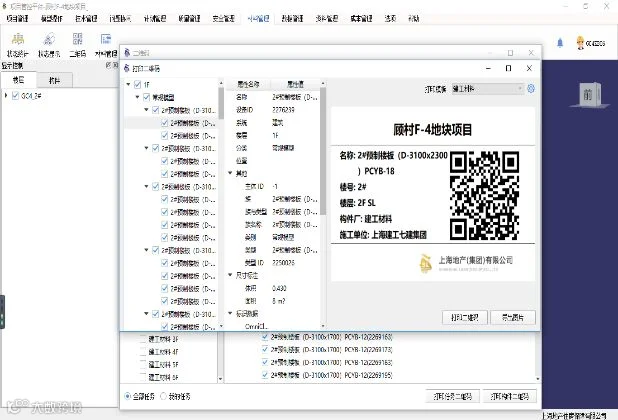

平台生成二维码
手机APP扫码验收
PC电脑上信息化管理平台运营
手机APP上信息化管理平台运营
5） BIM技术的应用

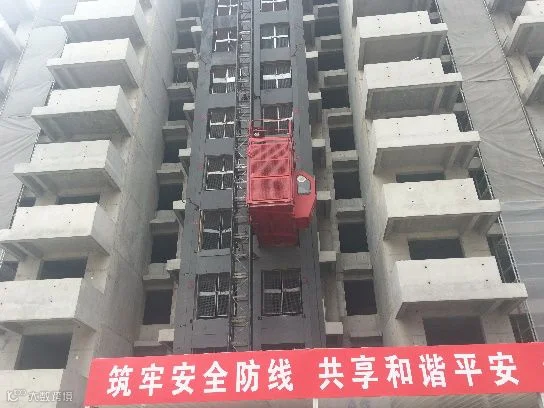

① BIM技术辅助装配式建筑塔吊附墙、人货电梯优化

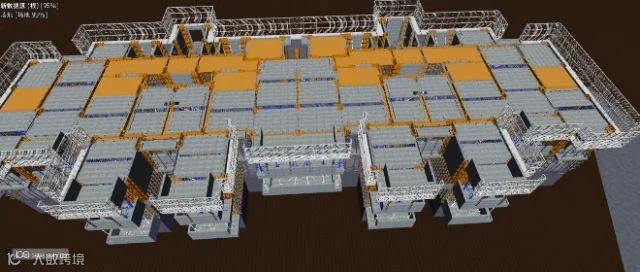

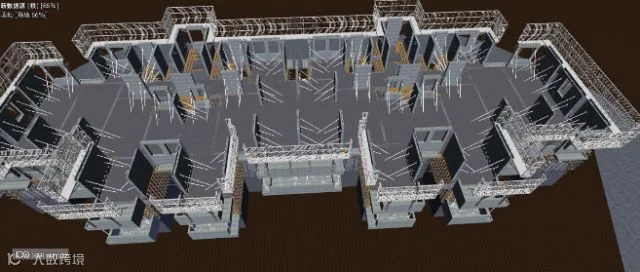

②BIM技术模拟现场施工
工况一 预制墙板及外挂架吊装

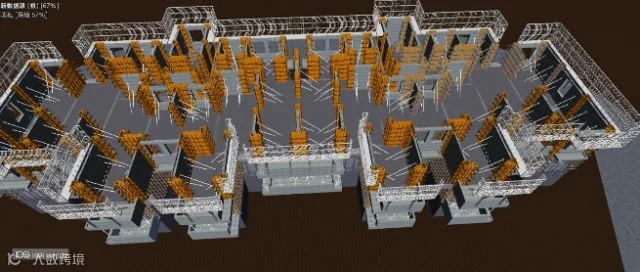

工况二 现浇剪力墙钢筋绑扎封模

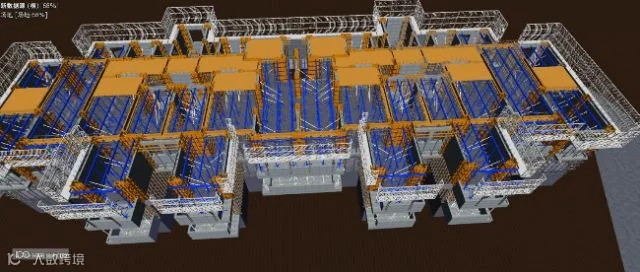

工况三 独立支撑及梁板模板搭设
工况四 叠合板、阳台板、空调板吊装
③ BIM技术动画交底关键工序

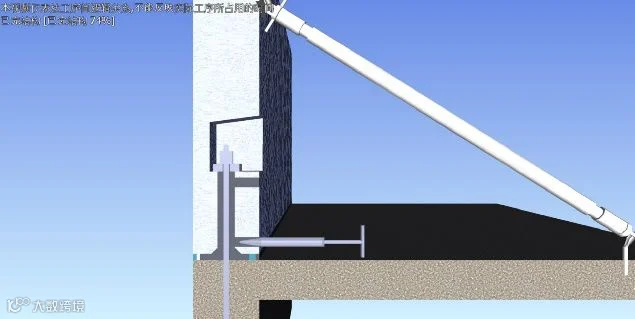

预制剪力墙螺栓连接动画
预制填充墙波纹盲孔连接动画
