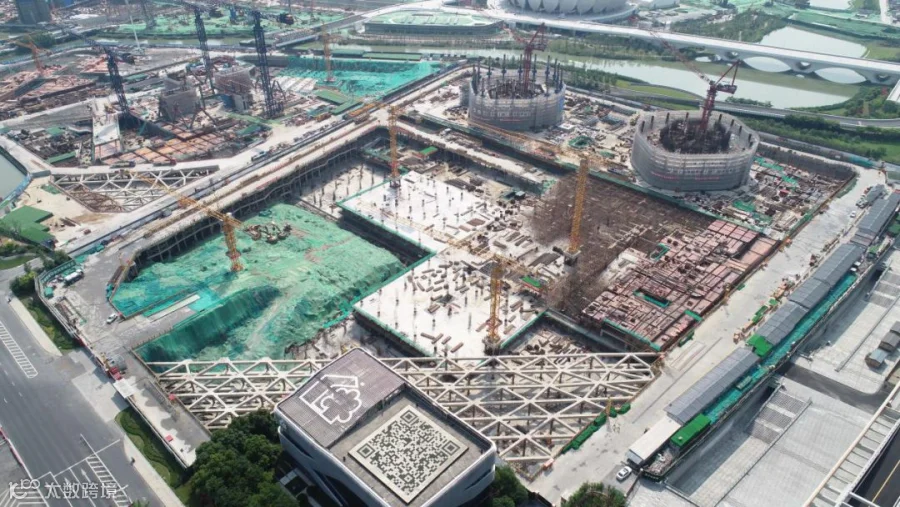

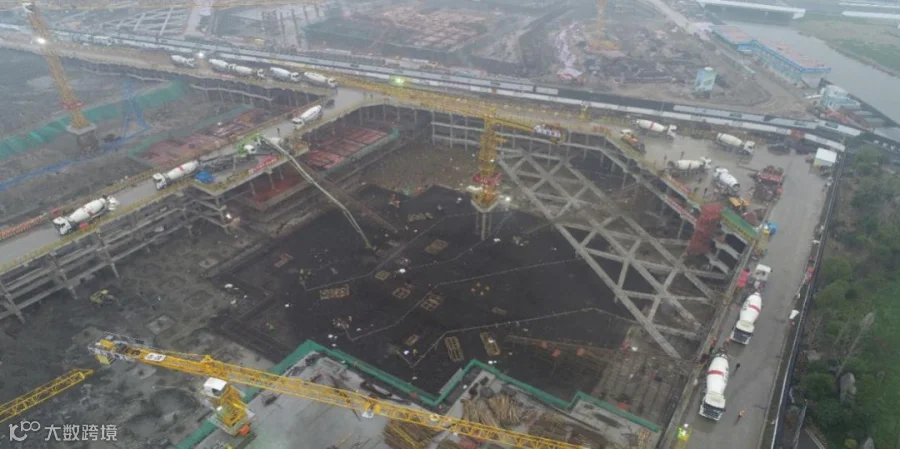

      杭州之门项目地下基坑面积约6万平方米，开挖深度约15.2米～21.4米，属超大面积、超深基坑工程。东侧为2016年G20峰会场馆—国际博览中心，西侧距离本项目基坑20米为杭州2022年亚运会综合训练馆项目基坑，基坑面积约5万平方米，最深开挖深度约16.0米，两基坑相邻长边距离超过200米。两相邻超大规模深基坑同步开挖，且需对两基坑间的国际博览中心专用道路进行保护，保证道路在基坑工程施工期间的安全、正常通车，对相邻基坑均衡同步开挖施工有极高的控制要求。

       通过相邻深基坑分层、分段、分块协调开挖工况三维模拟技术；相邻深基坑中隔土墙对拉围护结构与土体加固设计研究；相邻深基坑协调开挖施工模拟计算及开挖方案分析优选；不同换撑工况模拟分析；坑外降水影响分析；相邻深基坑超长中隔土墙差异沉降控制技术，得出了相邻深基坑同步开挖施工方法及控制措施并取得良好效果。

       不同于传统超高层“混凝土核心筒+外框钢结构”的结构形式，此钢平台体系在使用期间，核心筒可领先外框多层。本工程外框采用钢筋混凝土楼盖，若混凝土核心筒超高外框多层，势必导致外框梁板于核心筒交接位置，梁钢筋需留设等截面套筒，板钢筋需留设搭接筋，后期处理困难，且工作量较大，影响工期。

       针对上述特难点，项目采用阶梯型即错层同步浇筑的施工工艺，混凝土核心筒超高外框一层，便可与下一层混凝土梁板、劲性柱同步施工。核心筒剪力墙钢筋绑扎完成后，提升钢大模，进行下一层外框梁板钢筋绑扎、劲性柱钢筋绑扎，混凝土浇捣时，核心筒混凝土浇捣至上一层外框梁底位置，确保上一层外框钢筋绑扎期间，梁板钢筋与剪力墙钢筋的锚固施工。

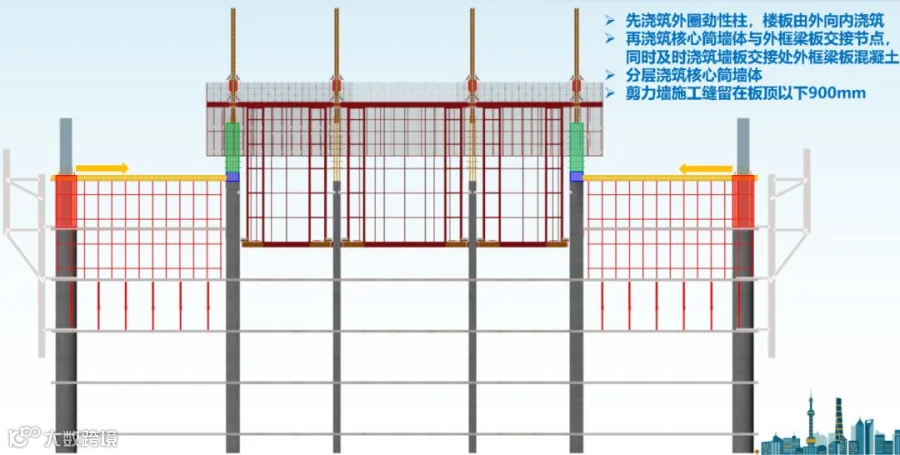

▲ 钢平台施工剖面图

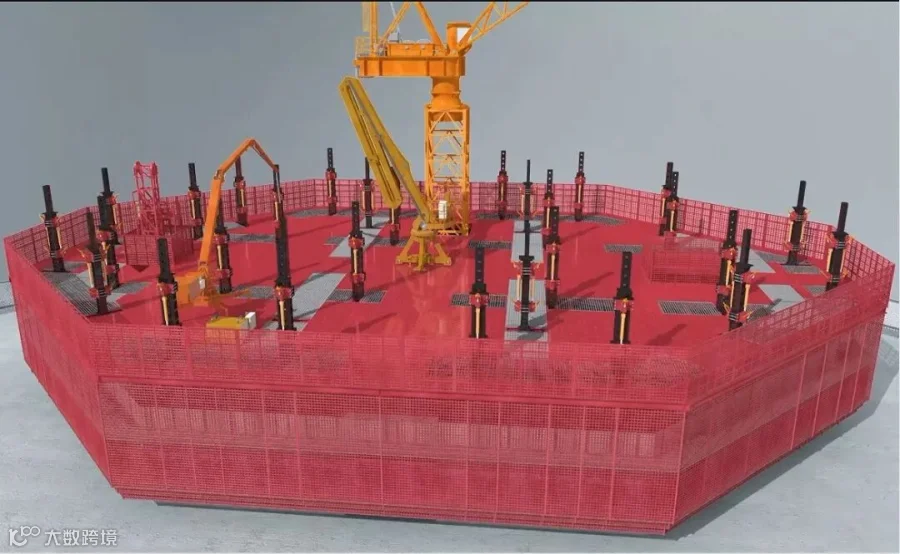

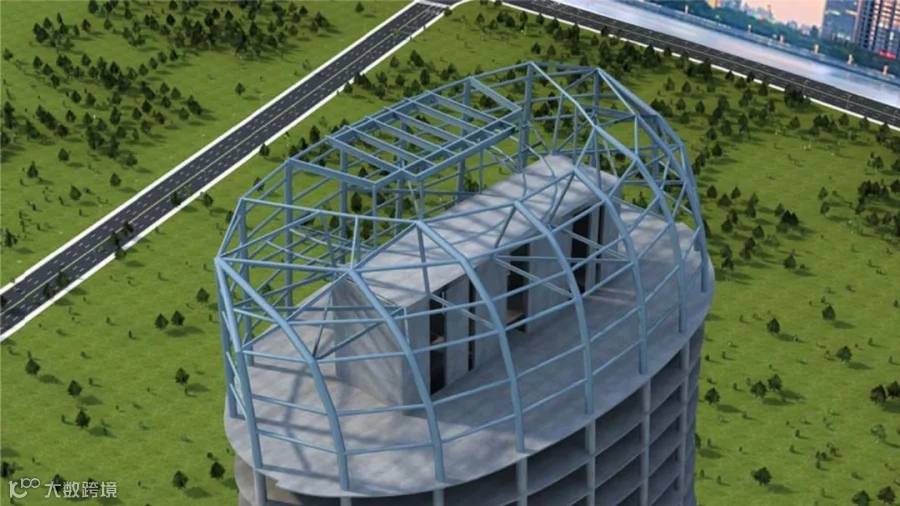

▲ 钢平台布置效果图

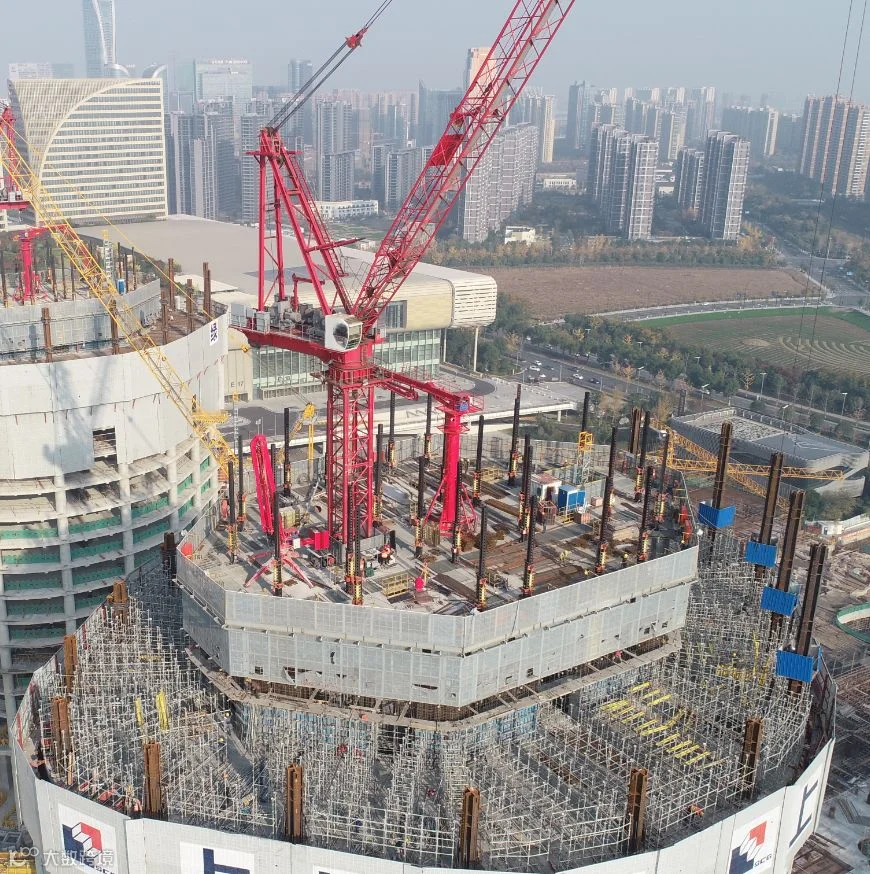

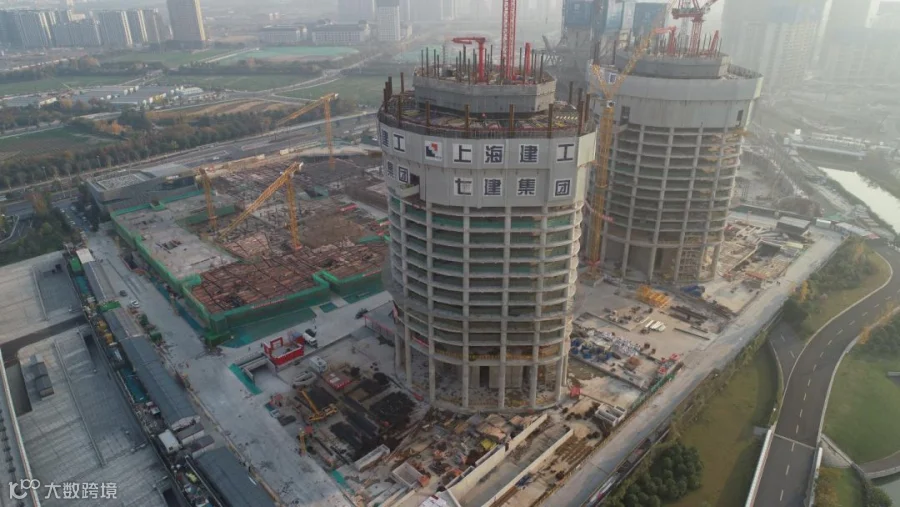

▲ 钢平台施工实拍图

       本工程塔楼外立面随高度变化复杂，结构外轮廓不断变化，1-21层随塔楼高度不断外扩，22层至63层随高度不断内收，塔楼外立面累计最大变化量约6米，爬升角度也随之不断变化，所以需要防护屏架体需满足俯爬以及爬升角度变化。尤其是15-31层悬垂屋面区域，由于组合楼板施工，防护屏支座无法正常有效固定，所以施工难度极大。为满足结构外轮廓不断变化情况，保证架体的顺利爬升，项目使用可伸缩的调节埋件支座，根据结构外轮廓变化，调节支腿的伸缩长度，以满足防护屏架体的俯爬及仰爬以及水平角度的变化。针对组合楼板区域防护屏支座固定问题，采用结构挑板与防护屏爬升综合设计方案。

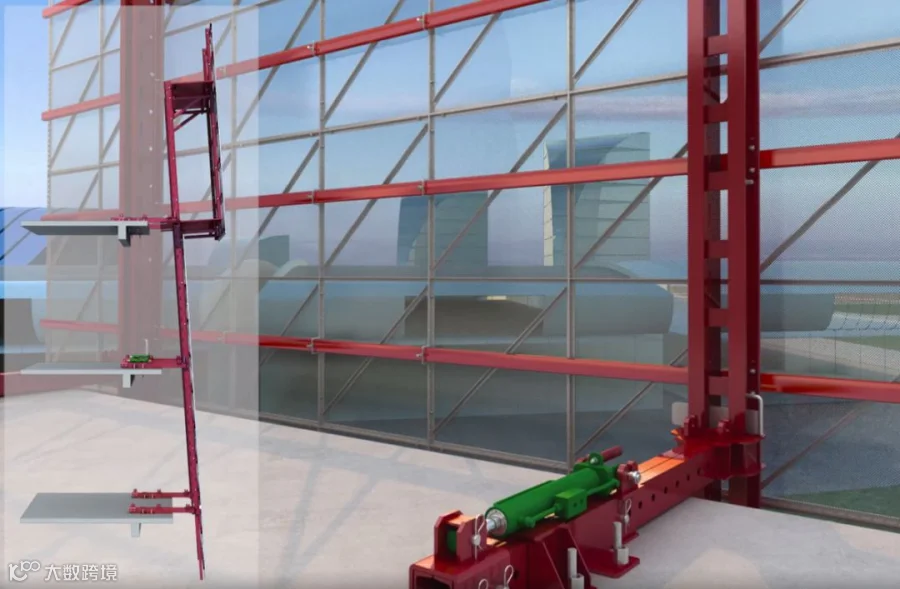

▲ 防护屏模型效果图

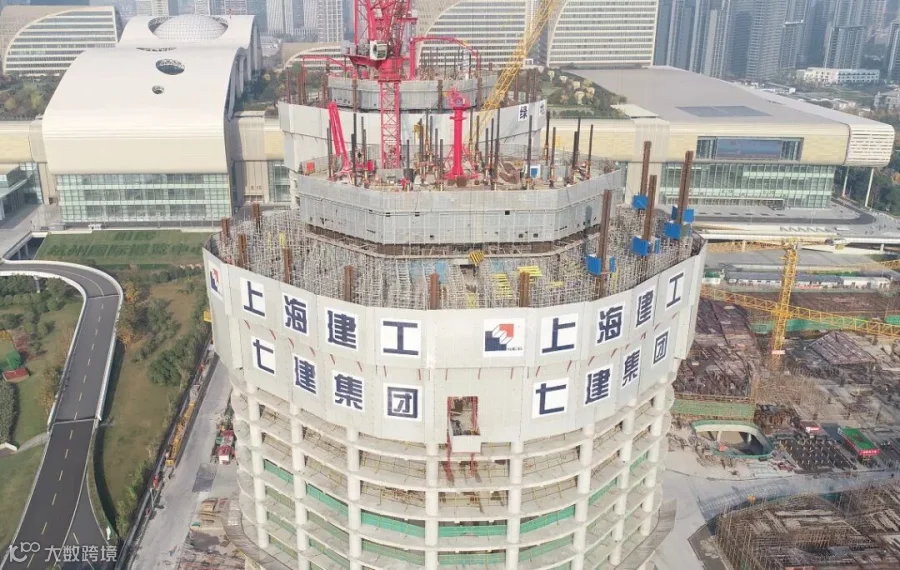

▲ 防护屏使用实拍图

       为确保项目施工进度与工程质量高效控制，上部主体外框结构创新应用了盘扣架与木工字梁组合、独立支撑配合使用形成早拆模架支撑体系。利用木工字梁强度刚度大的特点，木工字梁叠合放置形成刚度较大的平台龙骨支撑体系，根据工程特性板底无需设置支撑，独立支撑立杆置于梁底与板底均匀布置，下设稳固架确保施工期间稳定，在梁底、梁侧采用盘扣式排架体系，利用盘扣架形成有效的支撑及确保架体稳定支撑体系，既增强了独立支撑体系的侧向刚度，同时，又很好的解决了梁侧模封模无登高平台问题。

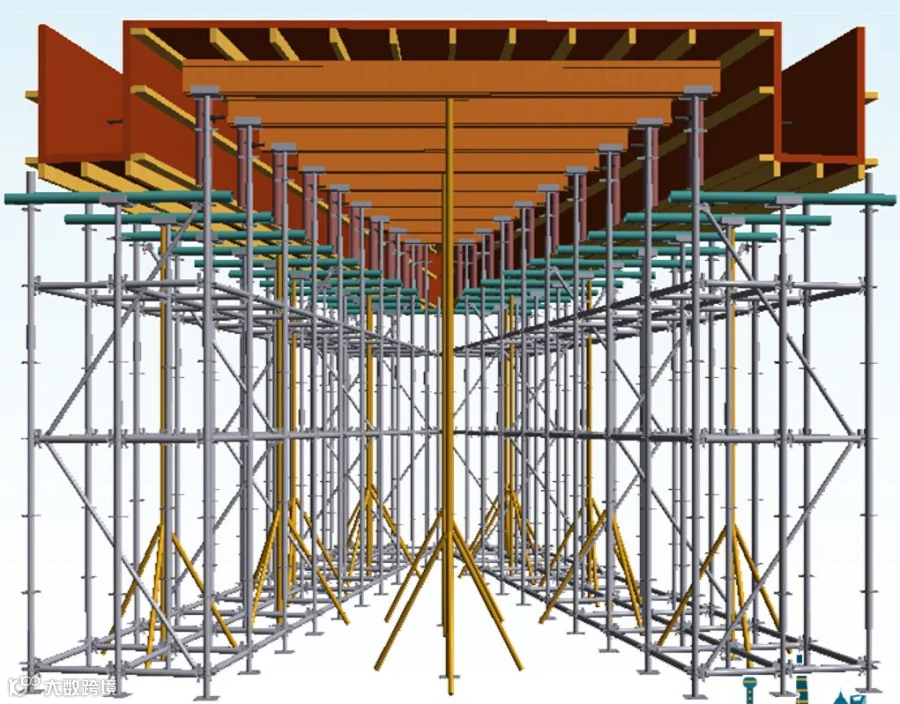

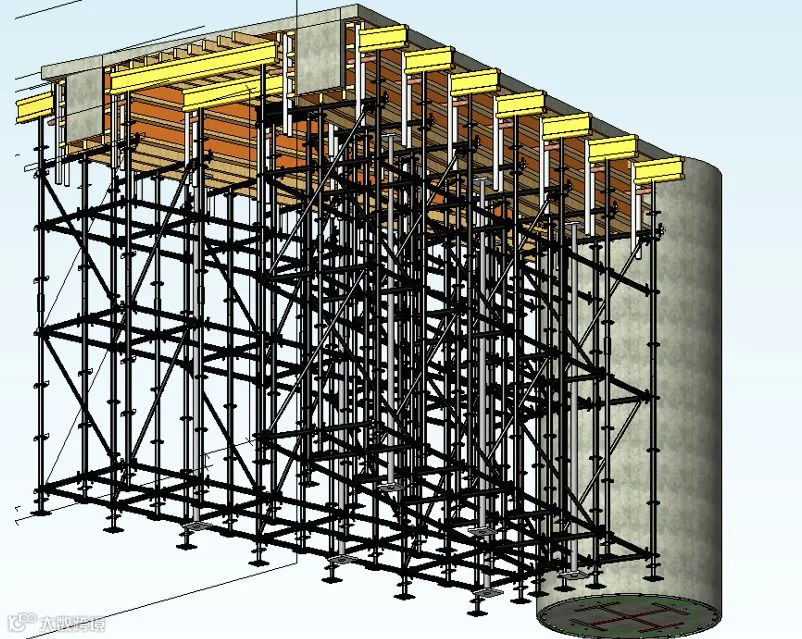

▲ 创新模架体系模型效果图

       本工程采用钢筋混凝土核心筒+劲性钢骨圆柱作为结构竖向支撑体系，钢筋混凝土梁板构成楼盖结构，标准层南北方向跨度最大可达65米、东西方向跨度55米，由此，混凝土泵送浇筑将是整个超高层工程施工的一大难点。如采用传统混凝土浇筑需要布设密集的固定泵管且布料机移动频繁，布料机底座基础加固及布料机移位施工也存在较大管控隐患，并且对支模架体系安全及工程质量造成较大的影响。

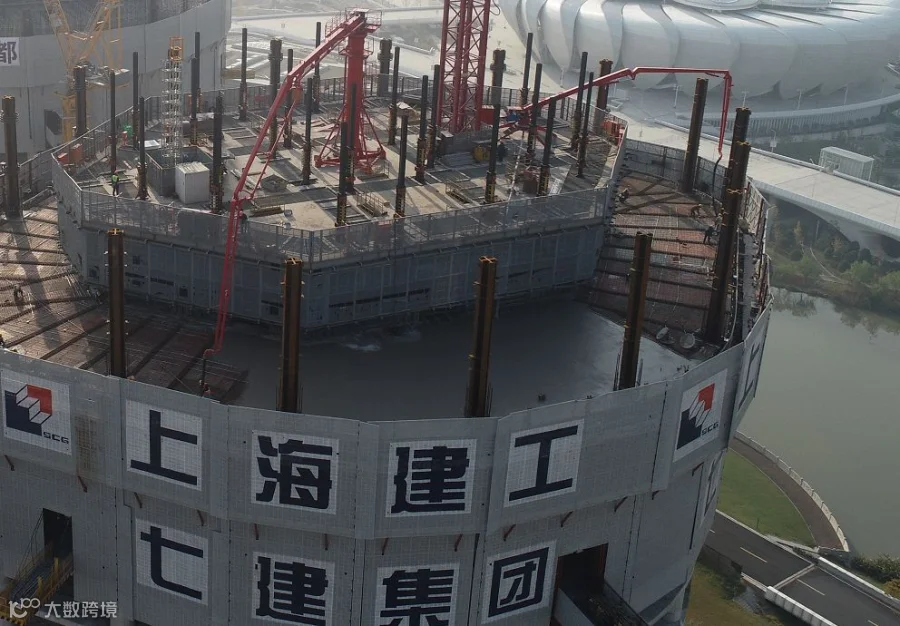

▲ 超长臂长布料机使用实拍图

       针对这一情况，项目部采用行业先进的超长臂长自动控制液压混凝土泵送布料机施工技术，采用臂长最大可达32米超长臂长自动控制液压混凝土浇筑布料机，泵送半径可将塔楼楼面全覆盖，此技术一方面避免了布料机底座基础加固、布料机移位以及泵管频换移动调整，另一方面，“一泵到顶”、“一泵到点”的浇筑措施，可确保浇筑的连续性，以此确保混凝土浇筑质量受控。

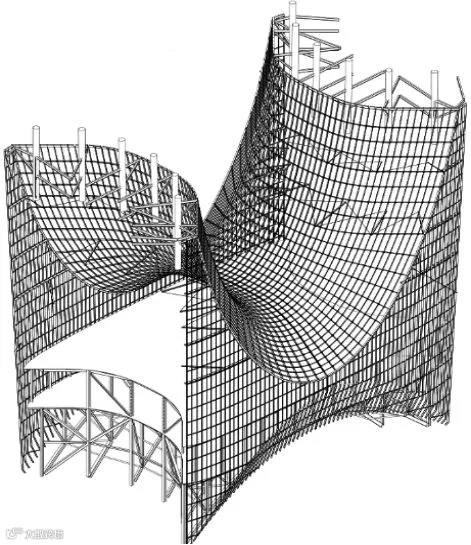

       本项目两座塔楼之间有一跨度60米、高度100米的双曲马鞍面形悬垂屋面网架结构，上铺矩形玻璃幕墙，这对钢结构骨架施工精度提出了很高的要求。该结构的结构形式复杂、跨度大，节点为刚性连接，结构体系为柔性体系，节点间杆件空间不共面，高空作业拼装难度大。

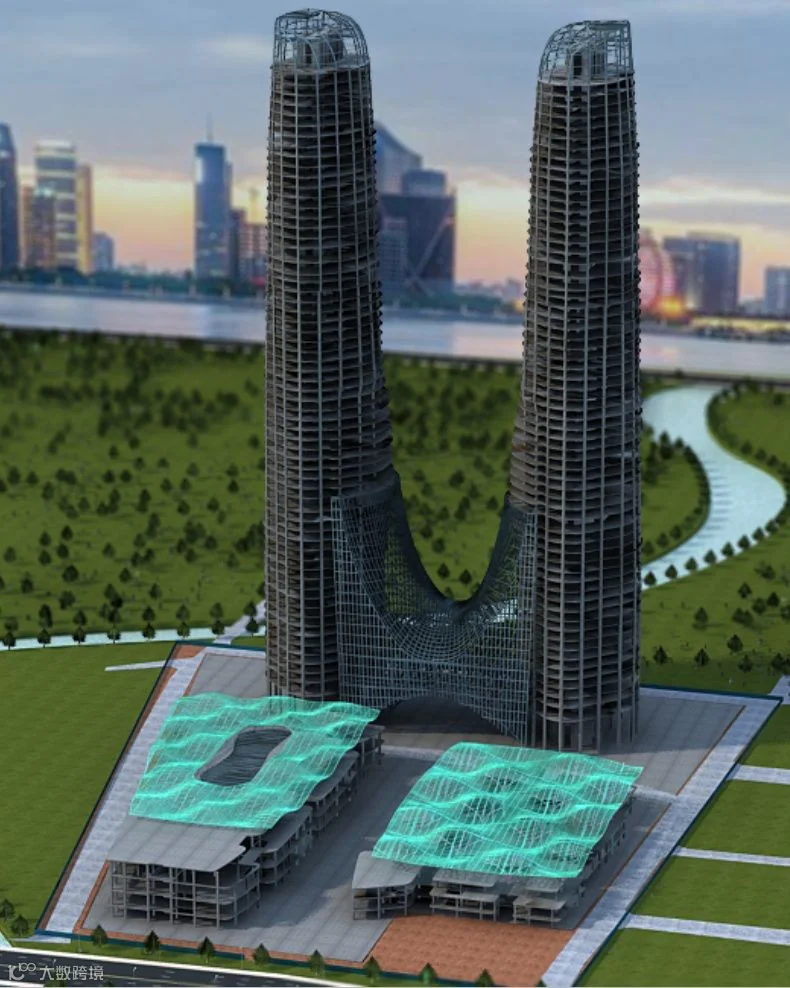

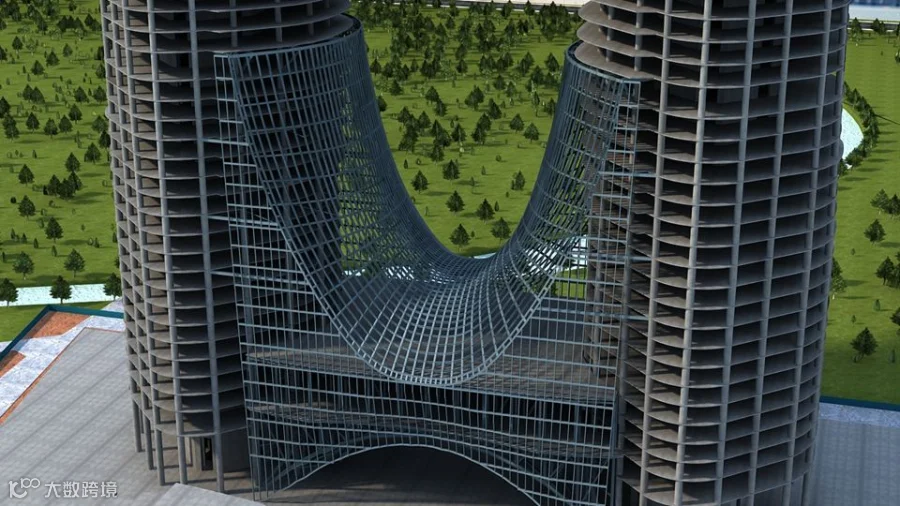

▲ 悬垂屋面施工效果图

       经过前期策划，项目通过施工时的节点空间定位调整技术、柔性结构找形分析技术、施工全工程模拟分析技术、找形预加载技术、找形分级卸载技术、非静定单元分片提升拼装技术及施工过程限位稳定技术等多项施工技术，研究出整套高空空间复杂构型钢结构拼装技术，为后续悬垂屋面施工保驾护航。

        建立各专业BIM模型，实现图纸复核、施工方案比选、复杂节点深化设计、施工现场、施工工艺模拟、现场交底、材料计划管理、资料管理、安全质量管理的数字化建造技术综合应用。

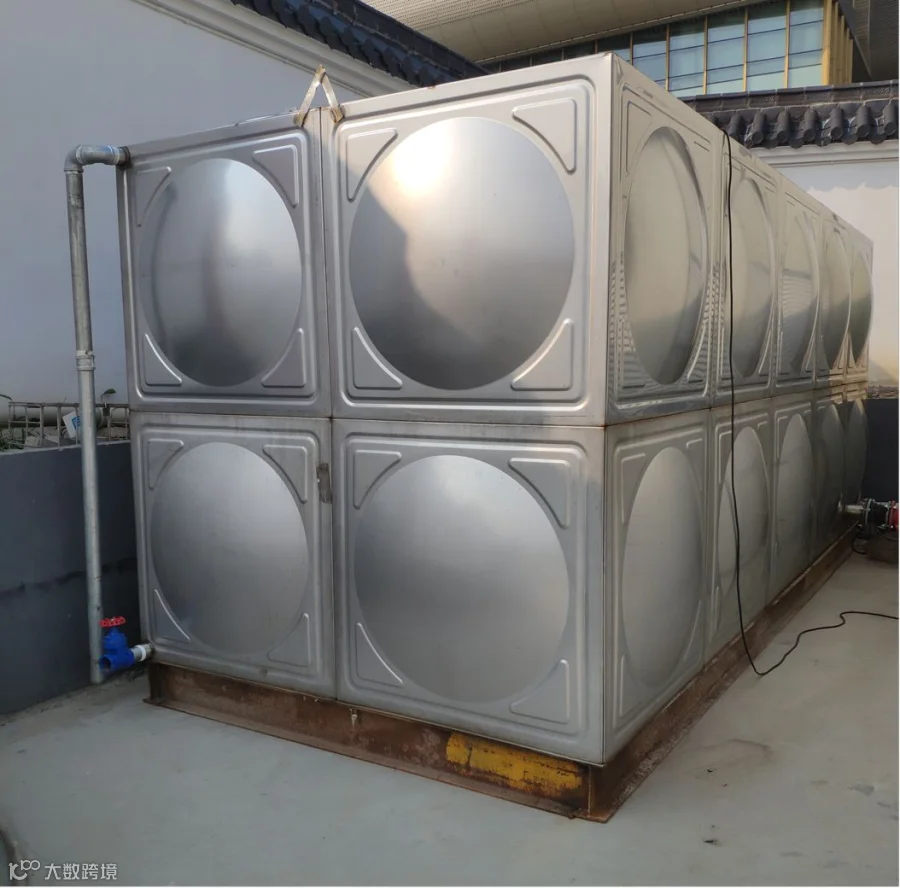

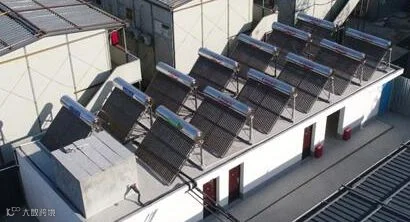

       针对人员健康、扬尘控制、噪音与等进行环境保护管控，其次就地取材、应用新型绿色环保材料、应用新技术、新设备进行节材管理；采用应用节水机具、建立水资源循环利用系统等进行节水管理；采用节能设备与机具、利用太阳能资源、合理安排工序减少夜间施工进行节能管理；最后合理利用周边场地以及道路，进行动态化总平面布置与办公区布置进行节地管理。
