四建集团6项成果荣获第十三届“龙图杯”全国BIM大赛大奖

      近日，2024年第十三届“龙图杯”全国BIM（建筑信息模型）大赛获奖名单公布，上海建工四建集团有限公司申报的六个项目获奖。其中上海大歌剧院项目、中国医学科学院阜外医院深圳医院二期项目、上海久事国际马术中心项目荣获龙图杯施工组一等奖。

      “龙图杯”全国BIM大赛由中国图学学会主办，中国科学技术协会、中国建筑科学研究院、清华大学、北京航空航天大学等单位联合指导，是BIM领域认可度最高、最具含金量与权威性的全国性专业大赛之一。本届大赛共收到2499项成果，内容涵盖BIM应用的各个阶段，参赛单位来自全国各地，竞争异常激烈。四建集团获奖项目名单如下：

      下面让我们来一睹一等奖获奖工程的风采~

      上海大歌剧院BIM模型涉及土建专业、钢结构专业、机电专业、舞台设备专业、幕墙专业及装饰专业，施工过程中通过多专业协调的方式发现土建碰撞1132处，机电安装678处，幕墙245处，钢结构78处碰撞。核心区“扇形”旋转楼梯，通过Rhino在满足设计意图的情况下，将曲面优化为等高速曲率曲面，极大地降低施工措施成本。为确保施工的准确性和精度，在模型中赋予每个支撑立杆单独的三维坐标，使用插件，批量化导出立杆顶托的三维坐标，并进行逐个放样。通过BIM优化的手段，在核心区施工过程中节省木模约2220㎡，节省钢模约500T。同时工地还通过数字化技术手段，结合现场摄像及场布模型，实现数字孪生，通过AI分析，为安全风险提供预警的同时，为施工管理提供决策依据。

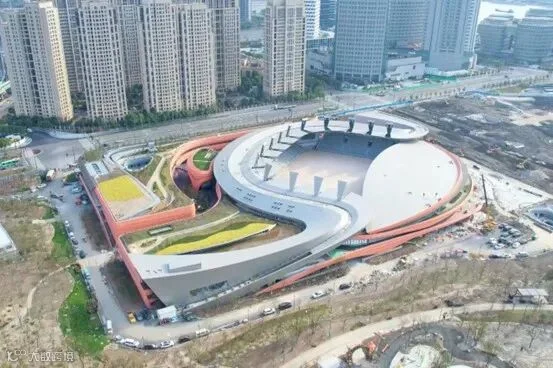

      上海久事国际马术中心项目拥有独具一格的“谷”外观造型，独特造型带来的是施工深化复杂，施工难度大。在全过程应用中，项目部采取模型碰撞检测辅助图纸会审，检测出17类典型问题共计273余处、采用无人机倾斜摄影确定清障桩位、对于高达1208处劲性节点采用三维深化钢筋搭接位置关系并进行现场交底，确保施工准确。在造型复杂的屋面通过编程批量将3758个共41种不同形式的钢檩托件优化成25种标准加工件，节约材料加工及安装成本数十万元、为确保双曲面三角形平面板拟合效果顺滑，通过模型深化一套多功能无极调节的“云台”连接系统，实现曲面铝板的万向调节确保蜂窝铝板的完成精度、对于2万8千块各不相同的三角形板，项目采用模型深化并将个体进行区块链接，判断深化情况确保准确加工，助力上海加快建成“全球著名体育城市”。

      中国医学科学院阜外医院深圳医院二期项目BIM模型涉及土建专业、装配式专业、机电专业、医疗专项、幕墙专业及装饰专业。施工过程中通过三维审图发现结构图纸问题369处、建筑图纸问题102处、机电图纸问题281处、幕墙图纸问题64处，经多专业协调解决碰撞1665处。针对地下室外墙单侧支模工艺，结合BIM模拟，将单侧支模架体连接形式优化为销轴形式，减轻单根构件重量至100kg，实现架体的快速组装与周转，并对阴角、楼梯、坡道斜板等区域进行节点深化，解决架体碰撞问题，实现架体的精准布置。同时项目秉承与院方共建理念，深化初期引入院方人员，形成了一套完整的医疗工艺深化流程，提升决策效率，为项目推进与更好的交付提供技术保障。
