地下连续墙刚度大，施工时振动小，噪音低，在工程建设中广泛应用。地下连续墙对地基的适用范围很广，从软弱的冲积地层到中硬的地层、密实的砂砾层，各种软岩和硬岩等所有的地基都可以建造地下连续墙。本文整理发布地下连续墙施工照片若干张，帮助大家认识和理解地下连续墙。
本工程有三层地下室，地下结构采用逆作法施工，地下连续墙为地下室外墙兼基坑支护墙，是逆作施工中的重要围护构件。地下连续墙采用液压抓斗成槽机成槽的施工，圆形锁口管接头。
工艺流程：导墙施工→槽段开挖→泥浆循环→清底换浆→锁口管安装→槽段接头清刷→钢筋笼制作和吊放→混凝土灌注施工
ps:点击图片可查看大图

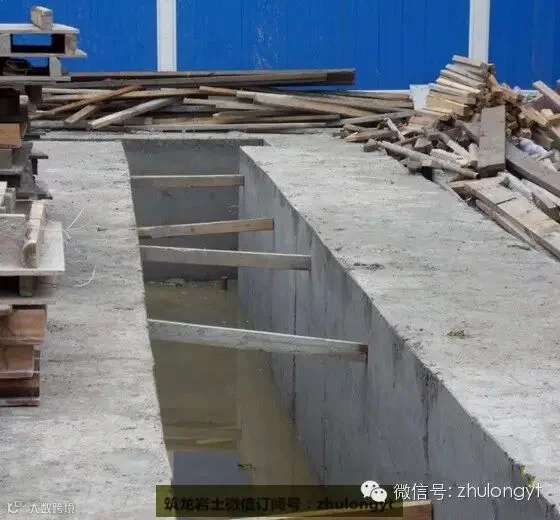

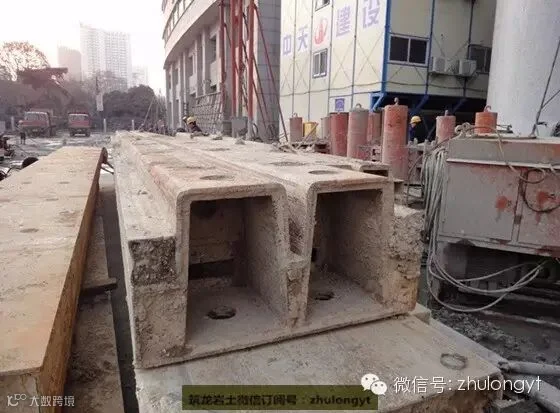

▼地下连续墙导墙

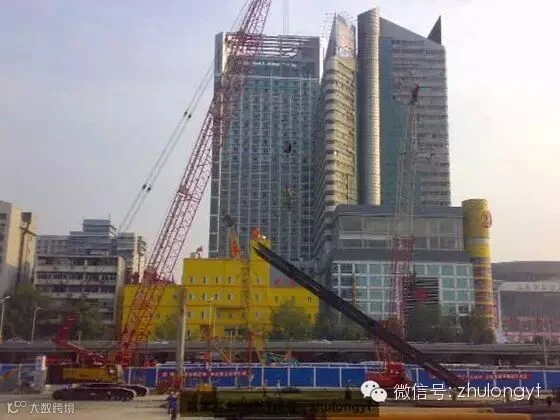

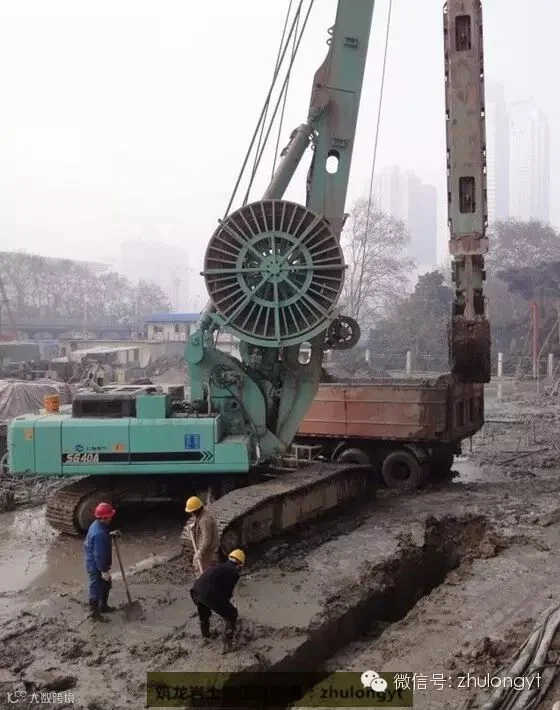

▼地下连续墙成槽施工

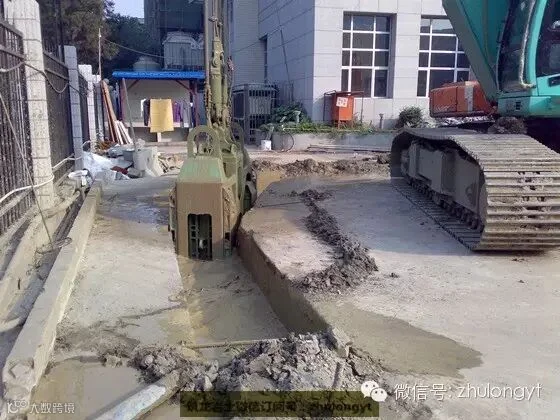

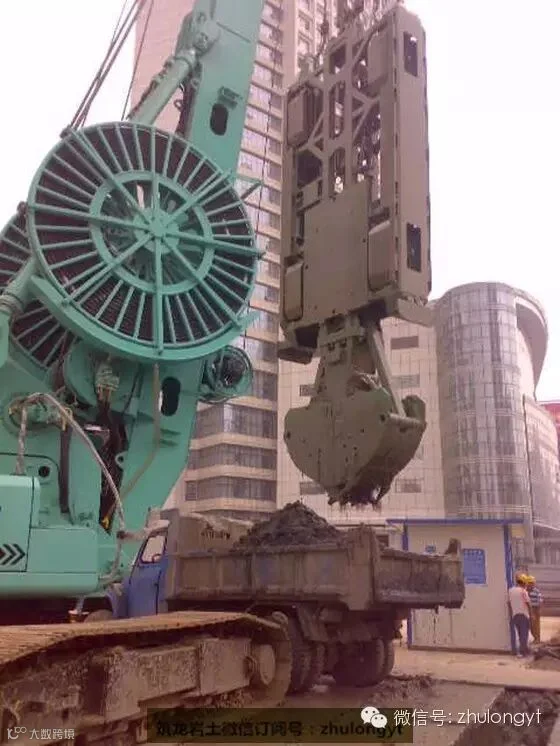

▼液压抓斗成槽机
▼泥浆护壁
▼槽段接头清刷

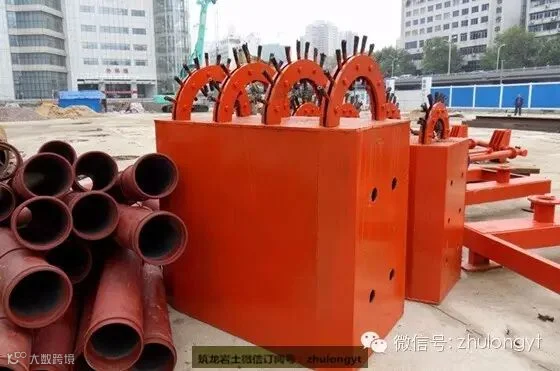

刷壁器

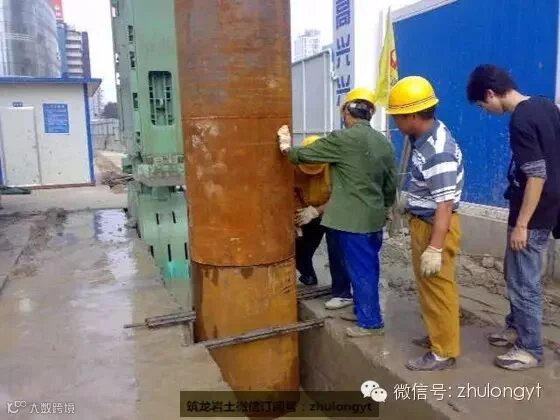

▼锁口管安装

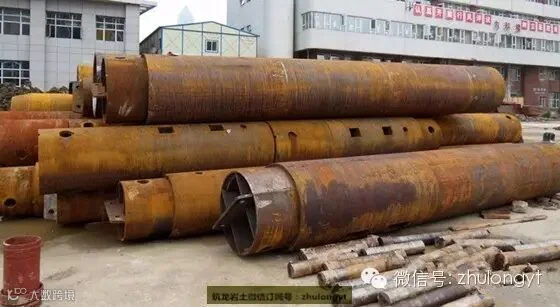

锁口管

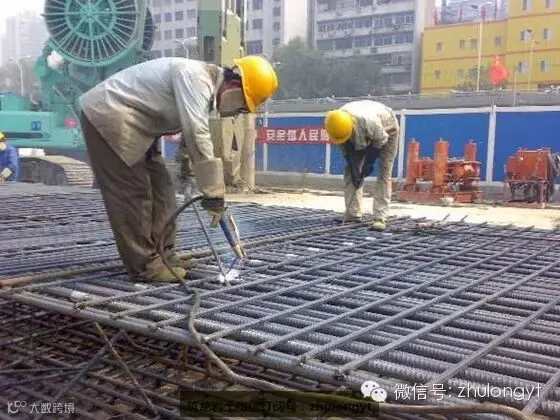

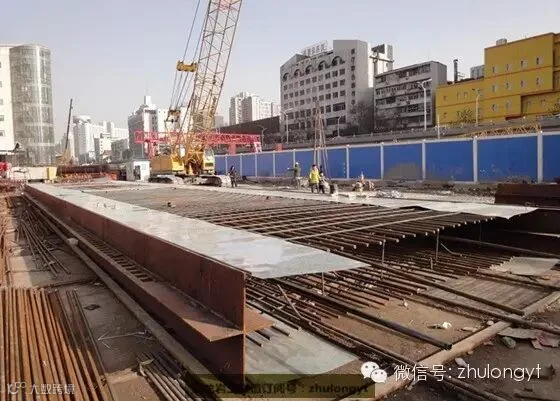

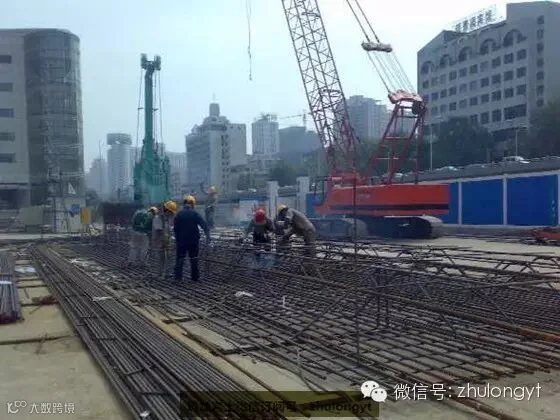

▼地下连续墙钢筋笼制作
十字钢板地墙钢筋笼
十字钢板大样

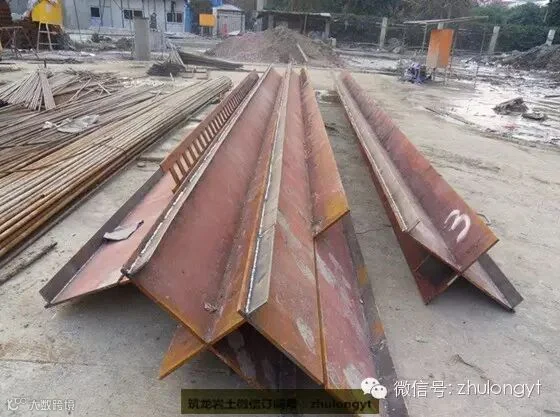

十字钢板接头箱

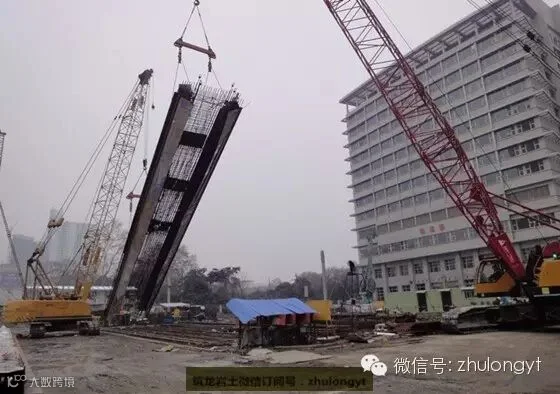

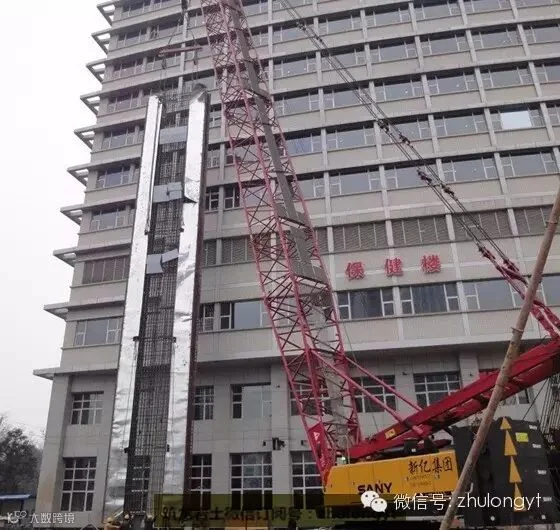

▼地下连续墙钢筋笼起吊

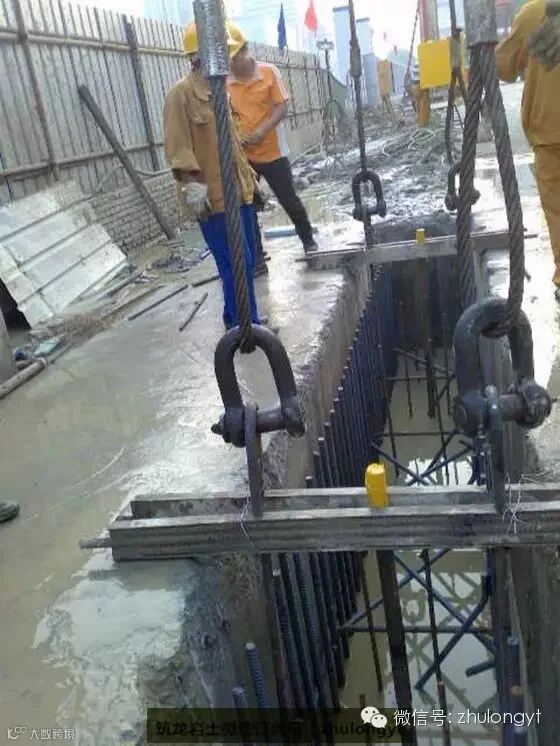

▼地下连续墙钢筋笼下放

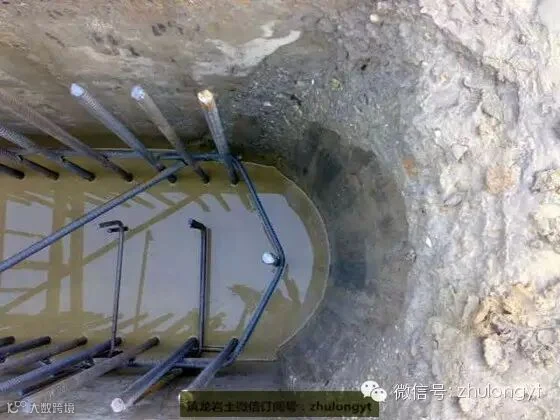

▼地下连续墙槽段端头

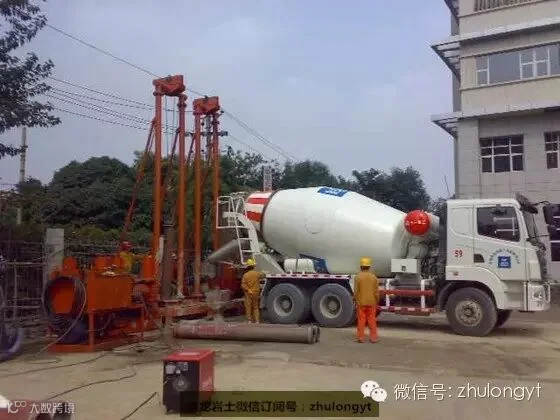

▼地下连续墙混凝土浇筑

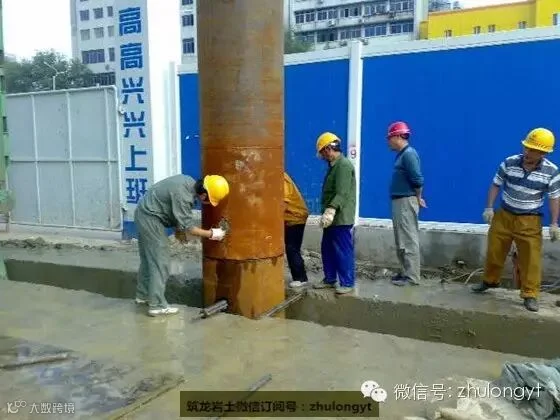

▼地下连续墙锁口管拔出

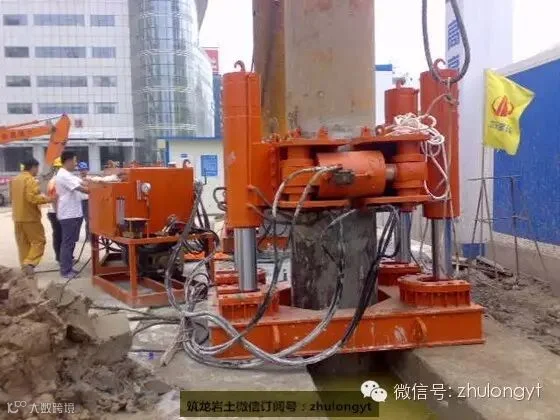

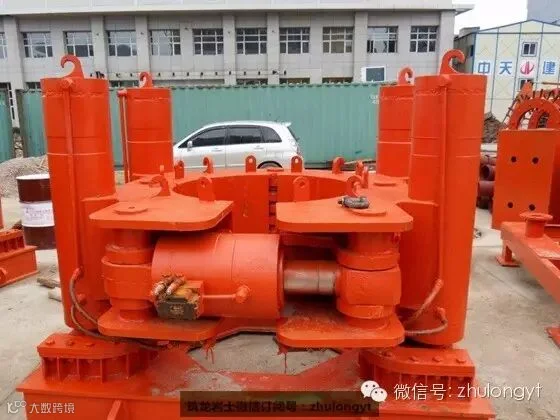

▼锁口管顶升装置

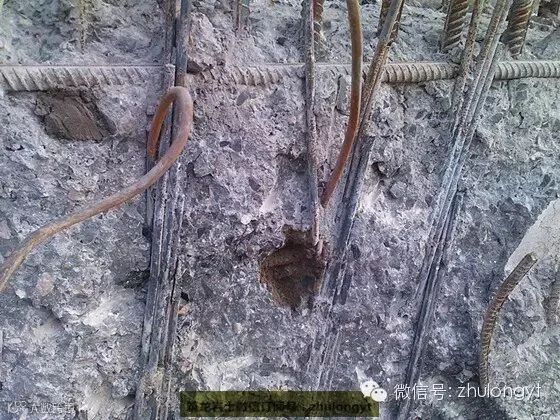

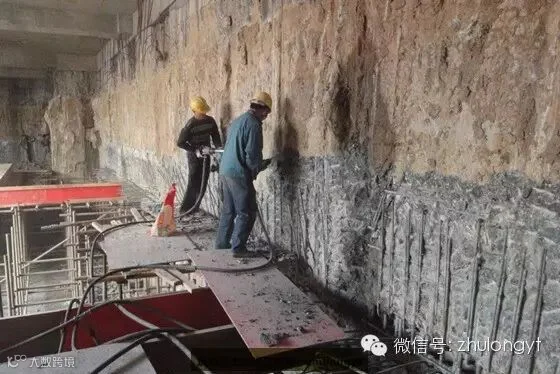

▼地下连续墙壁柱凿除

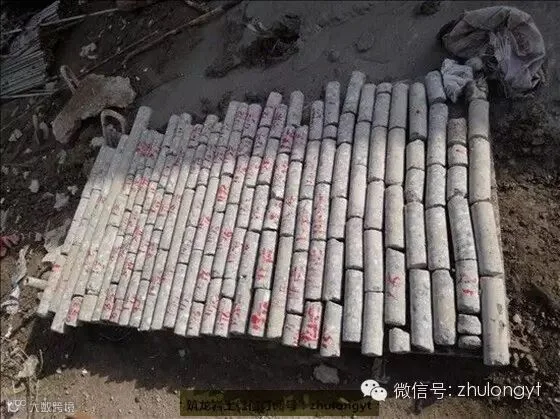

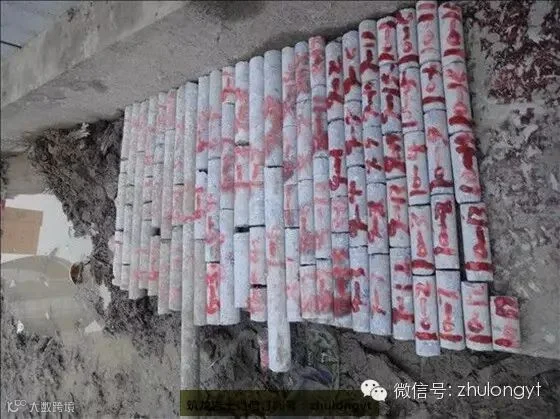

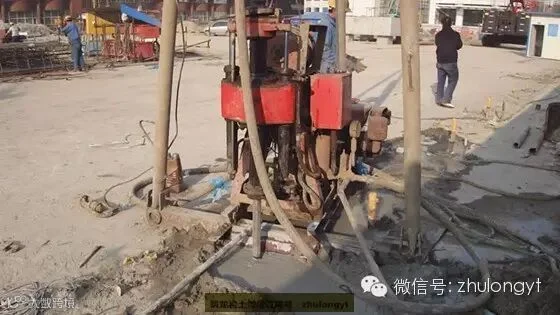

▼地下连续墙抽芯检测

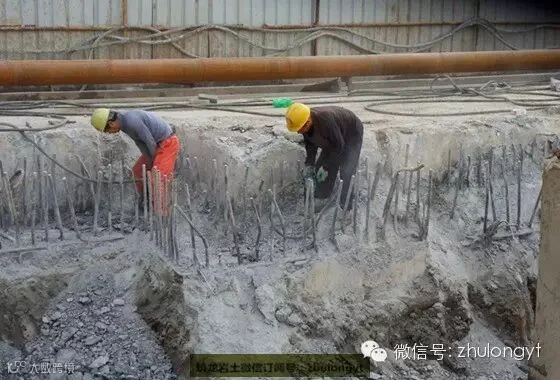

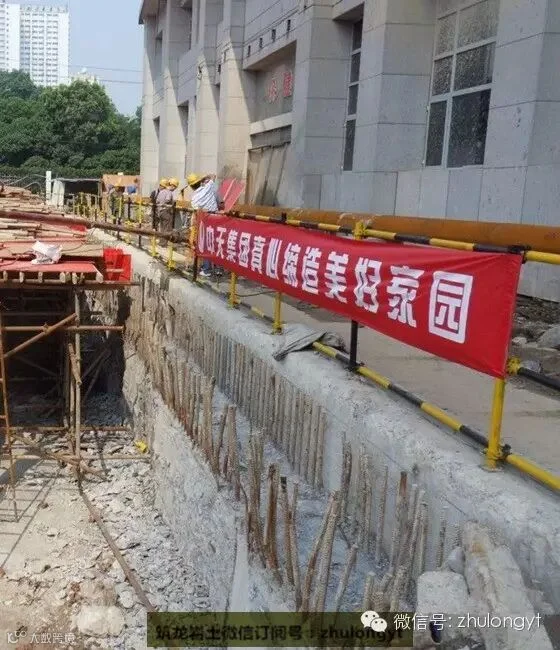

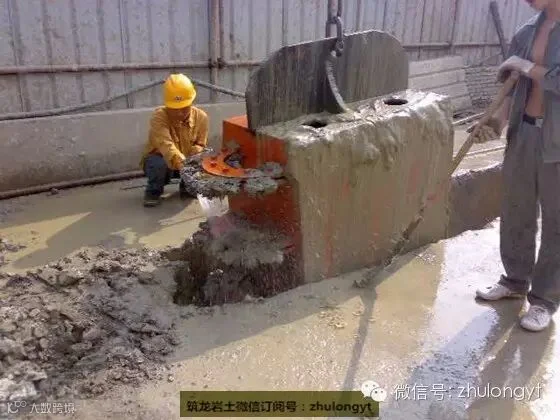

▼地下连续墙墙顶凿除
▼经过槽壁加固的地下连续墙开挖

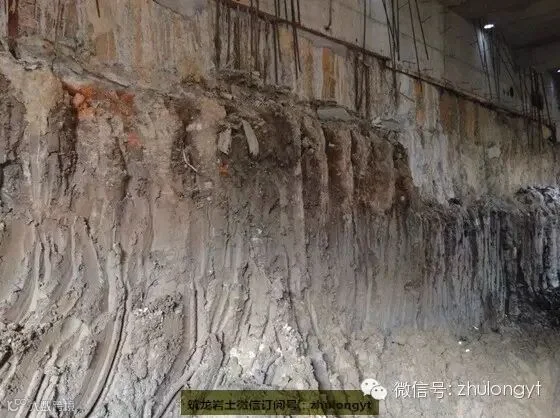

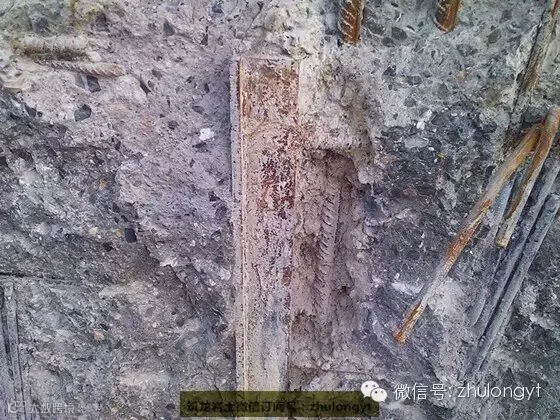

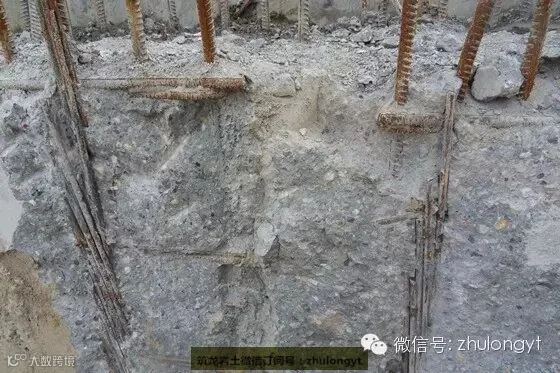

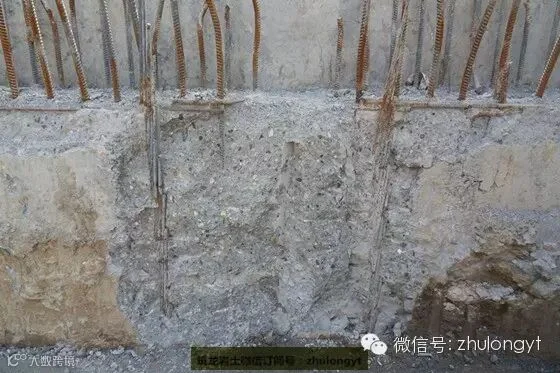

▼开挖后的墙体
▼大样图
完。
