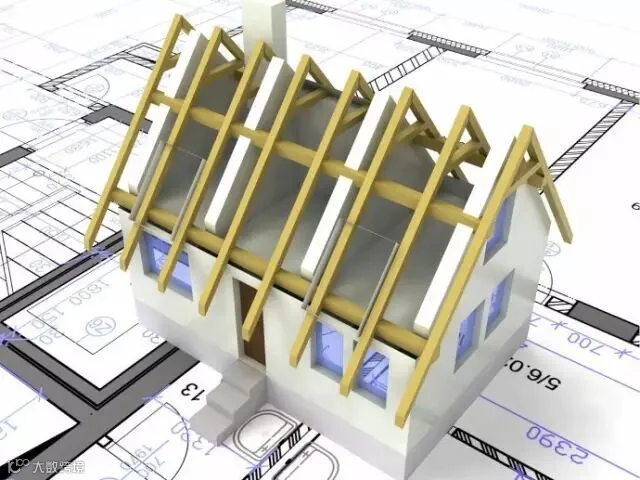

▲ 一种德式住宅的木结构屋架构造组成示意图

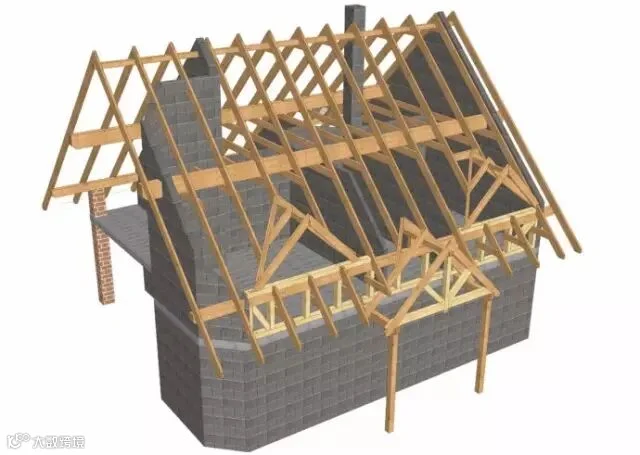

▲ 德式住宅木结构屋架构造组成简图

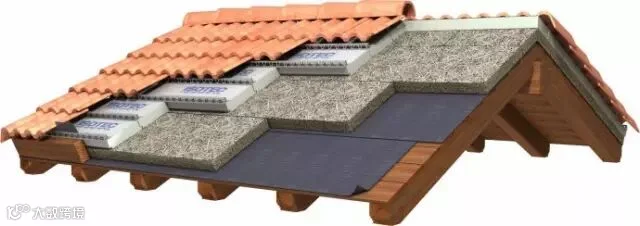

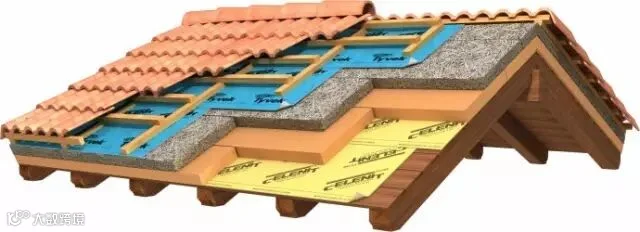

▲ 一种德式住宅木结构屋面的构造组成示意图

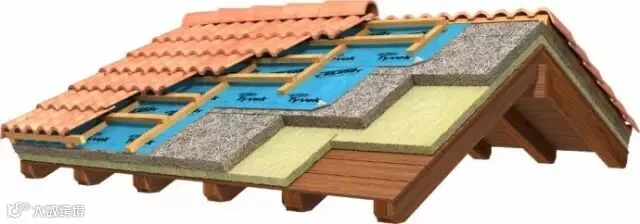

▲ 木结构屋面构造组成分解示意图

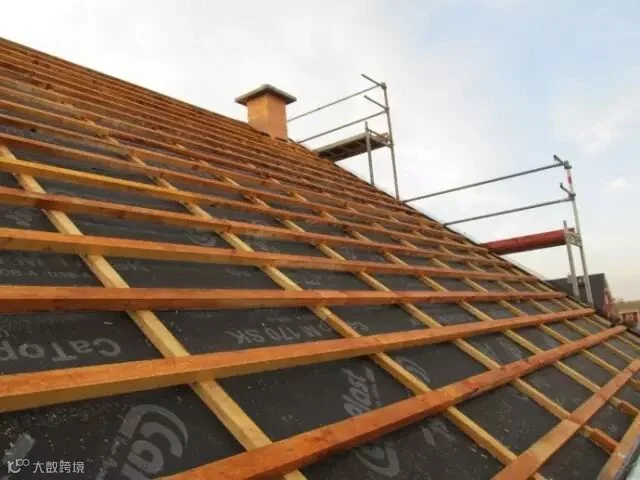

从上到下，从外到里 ——
屋面瓦片 + 挂瓦木搁条 + 顺水木搁条 + 单方向透潮防水防风专用卷材层 + 木结构屋架框架（椽条） + 屋架框架之间填充固定特厚硬质阻燃型保温材料 + 封贴隔潮卷材层 + 木搁条 + 防火型纸面石膏板 + 室内粉刷
▲ 屋面构造层次以及木结构屋架框架（椽条）与承重墙体的顶端，构造连接关系，示意图。
▲ 某款木结构屋架专业结构设计软件的界面一瞥
▲ 木结构屋架专业结构设计软件界面局部特写

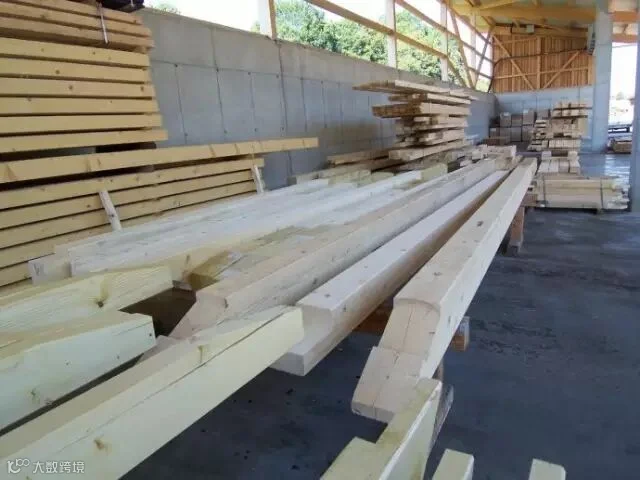

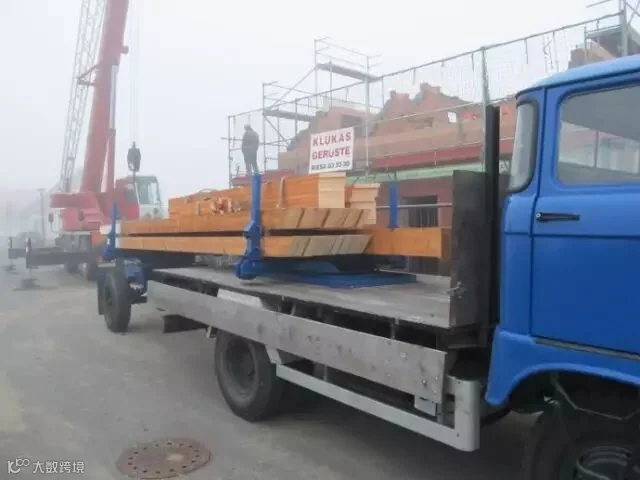

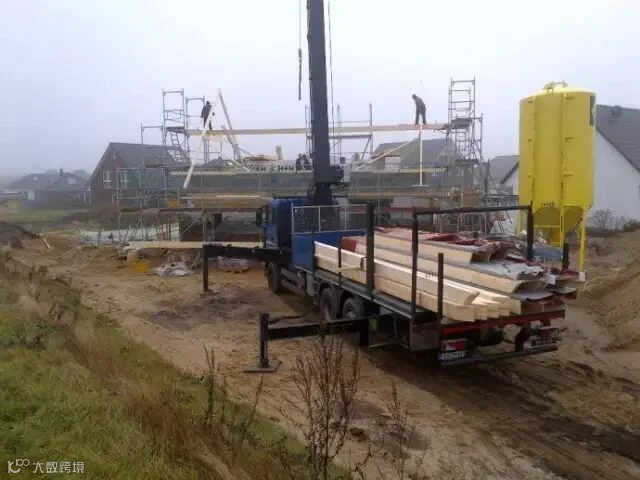

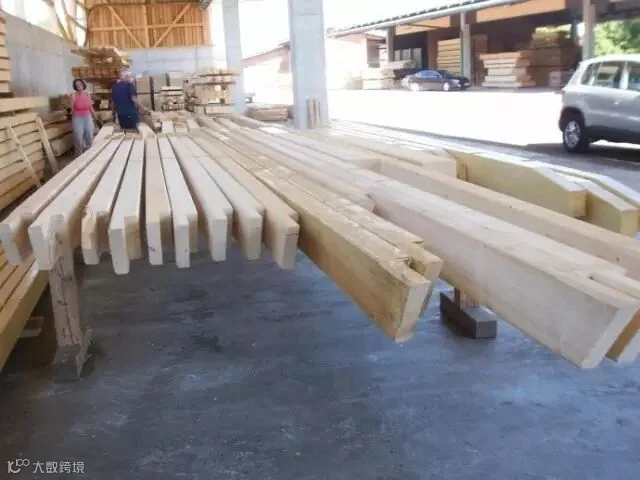

搭建木结构屋架的构件材料，临时放置在施工现场。

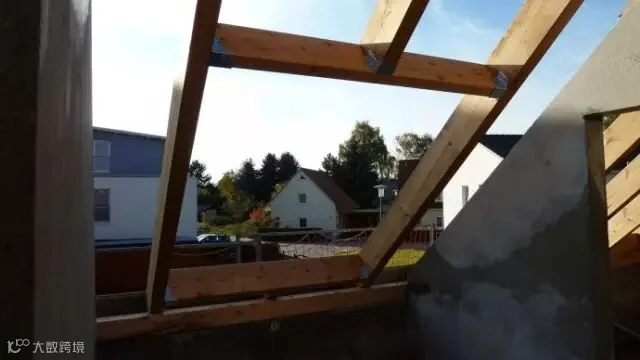

木结构屋架承重框架中，各构件之间，使用专用镀锌钢制连接件，进行连接固定。

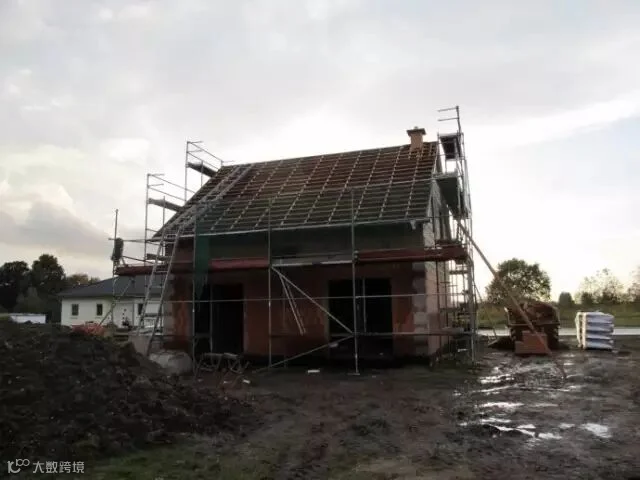

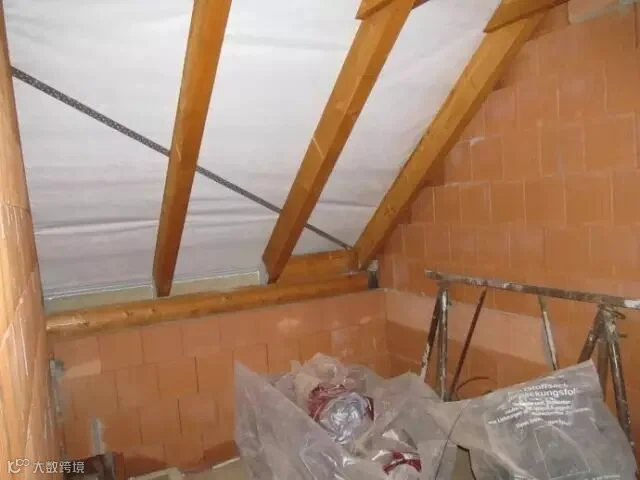

隐约可见，双坡屋面的2个屋面上，木结构屋架承重框架的外表，交叉设置有不锈钢或者是镀锌钢带，起到增加整个木结构屋架框架的稳定性作用。

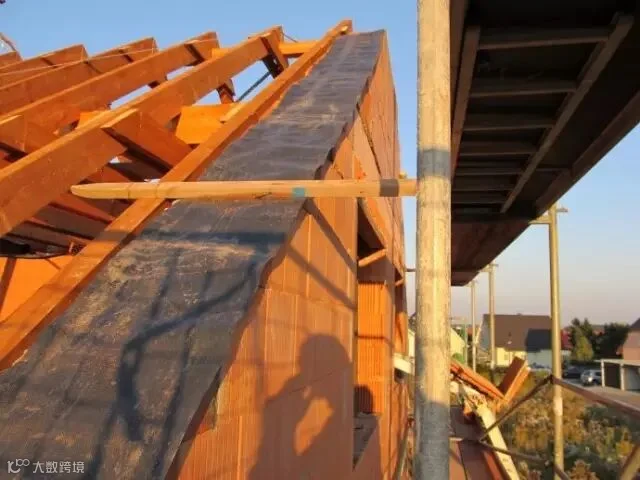

图中端头，涂刷黑色的防腐防水材料，纵向的大跨度木结构屋架构件上可以看出，该种屋架构件是使用LVL层压工程木加工而成的，并且搁置在墙体上的位置，已经使用专用镀锌钢制连接件进行了连系和固定。

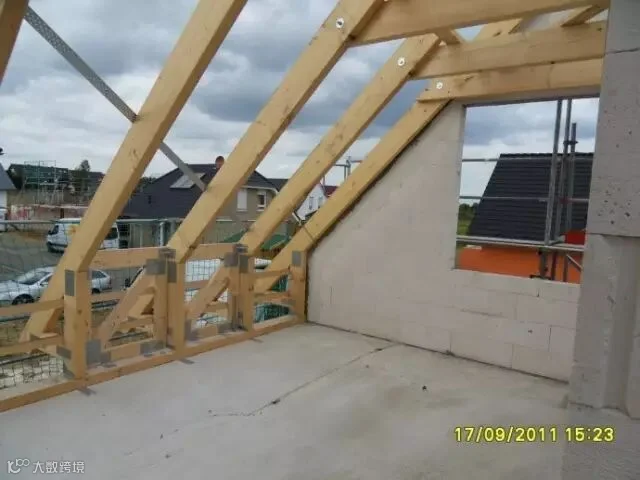

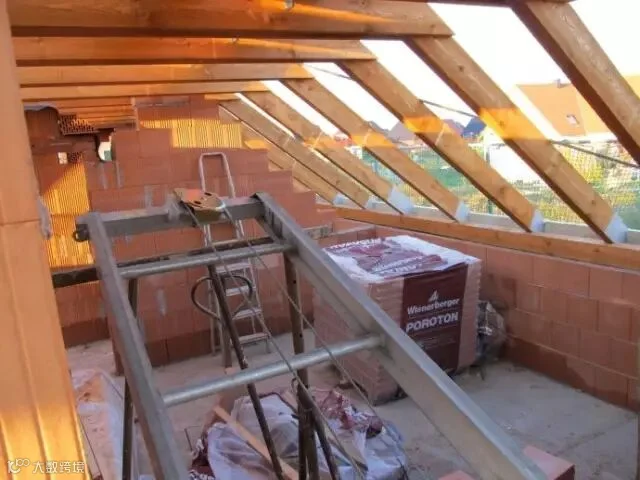

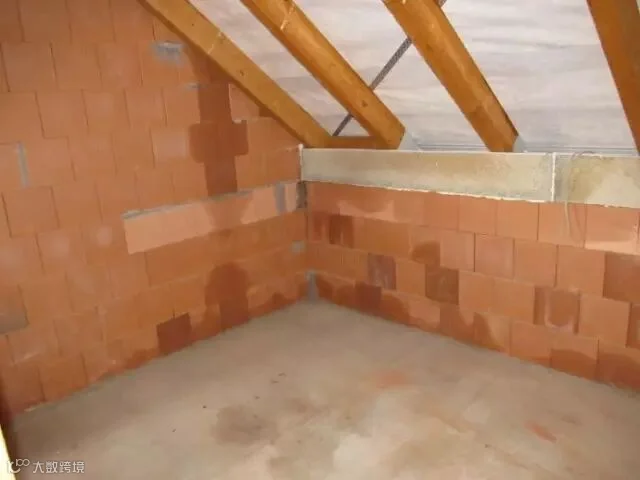

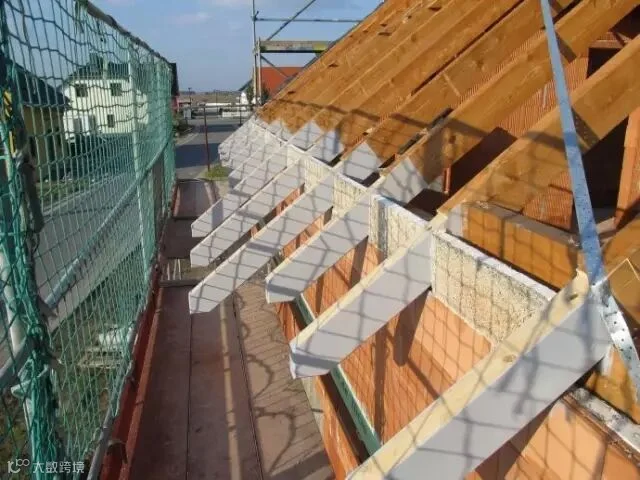

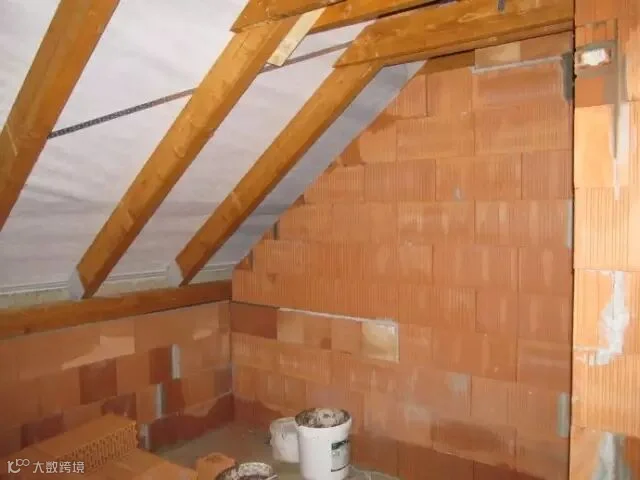

可见，木结构屋架框架中，纵向的大跨度屋架构件，与墙体的顶端，使用专用镀锌钢制连接件，进行了连接固定。

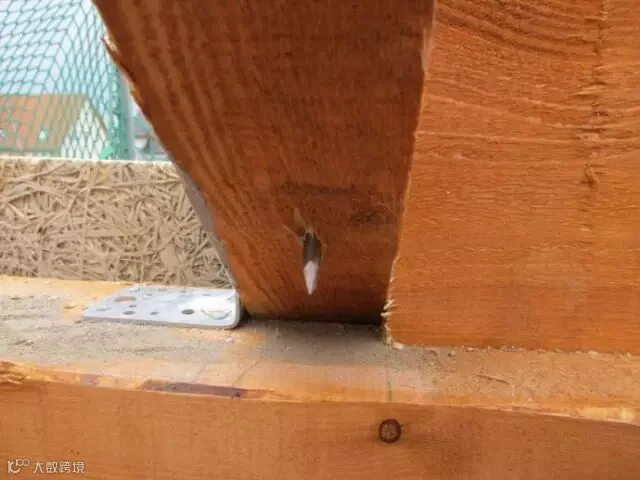

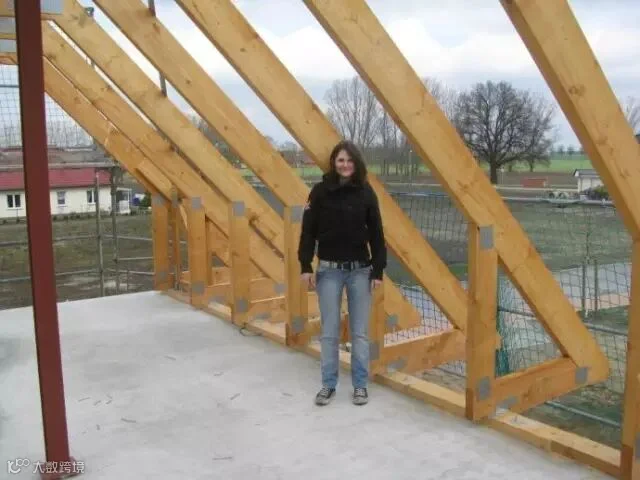

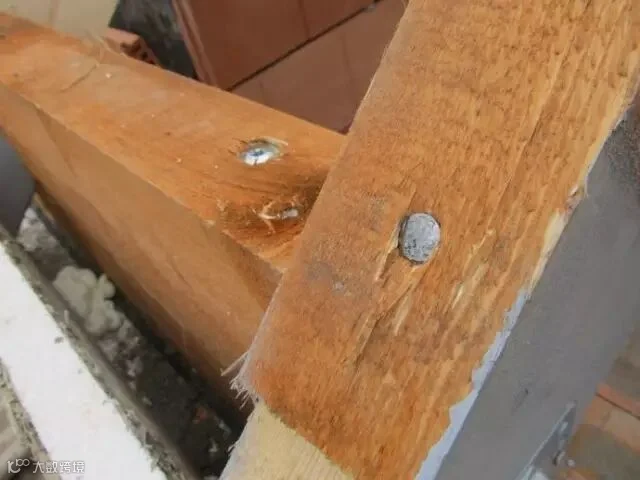

木结构屋架框架构件之间，使用专用镀锌连接件进行了加固处理。

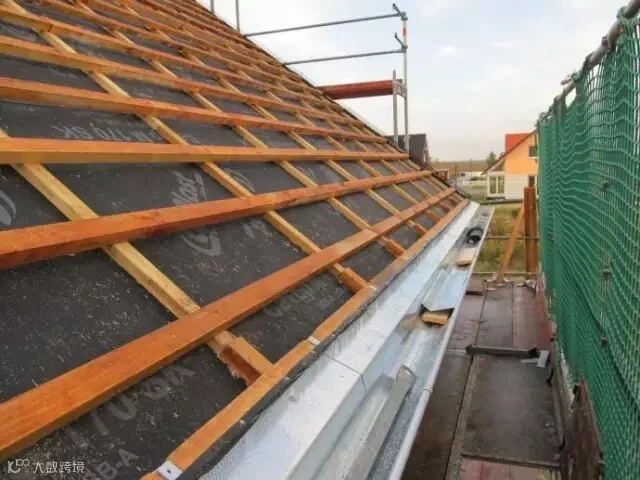

屋面檐口，水平纵向镀锌钢制雨水槽的位置，局部特写。

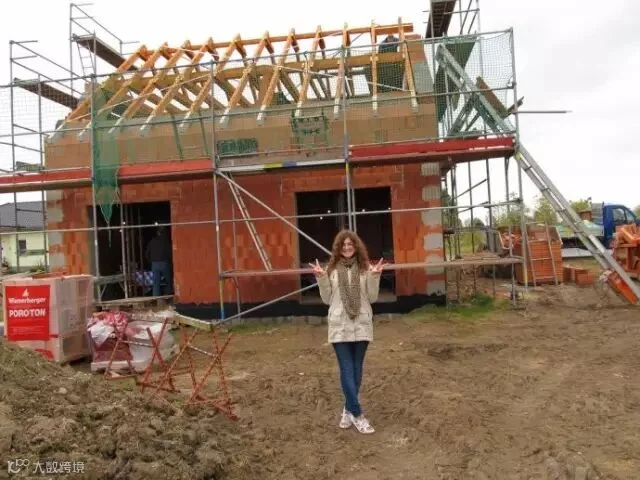

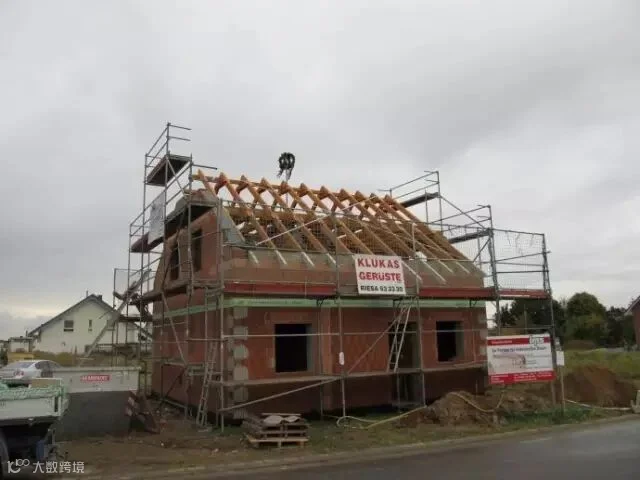

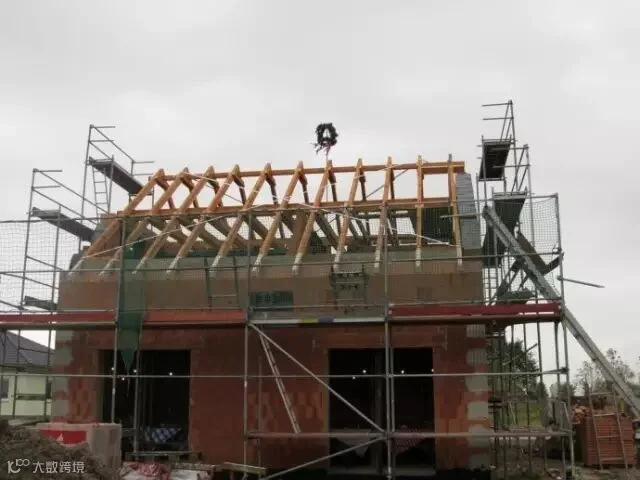

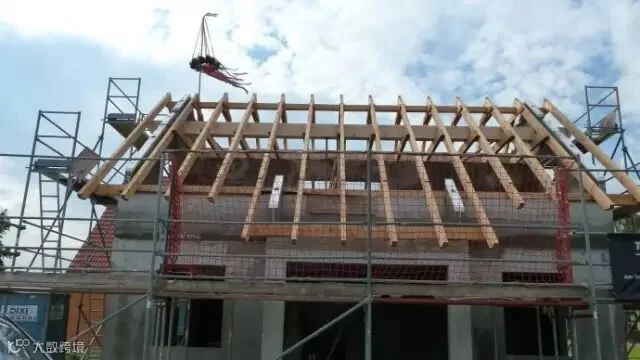

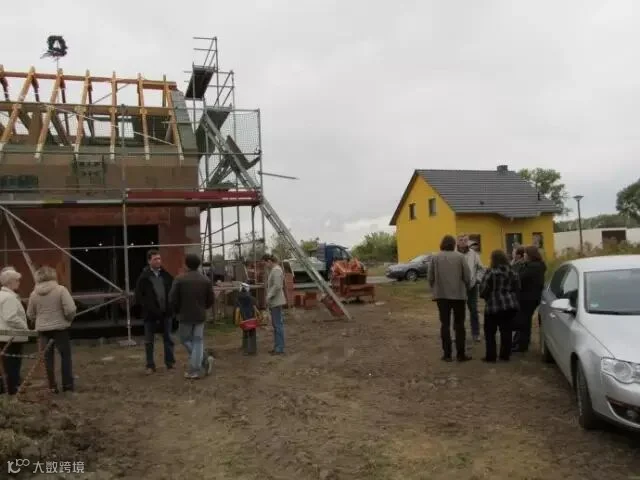

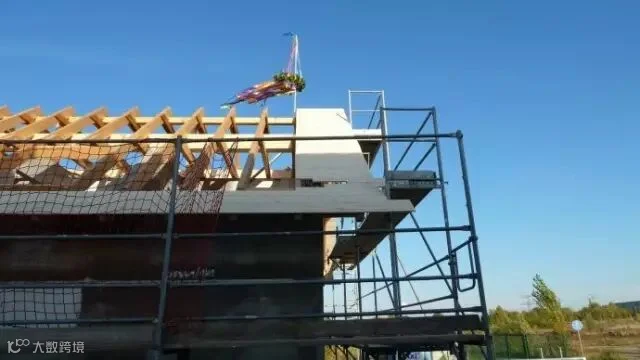

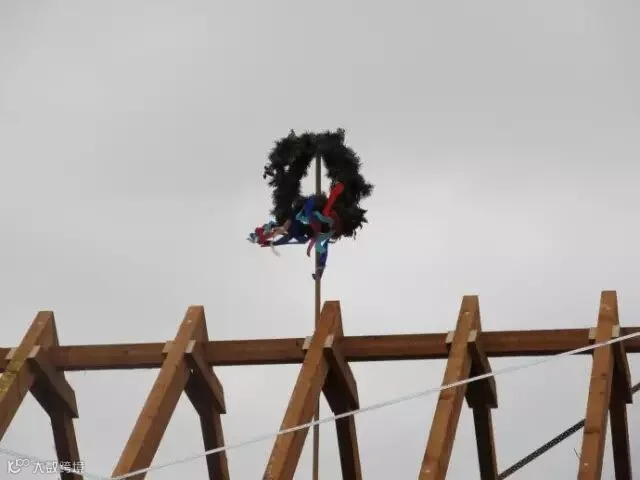

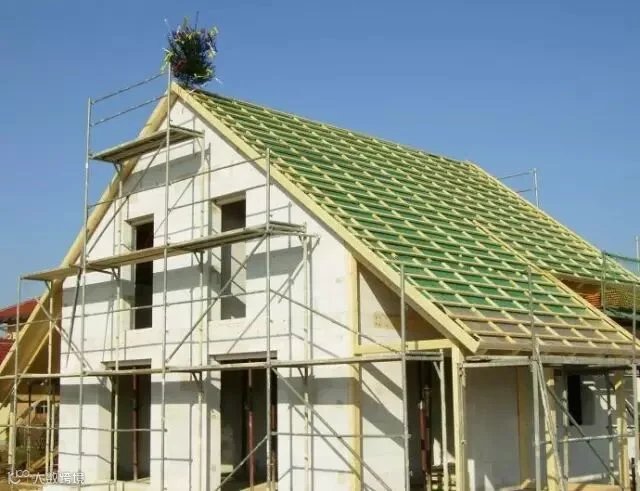

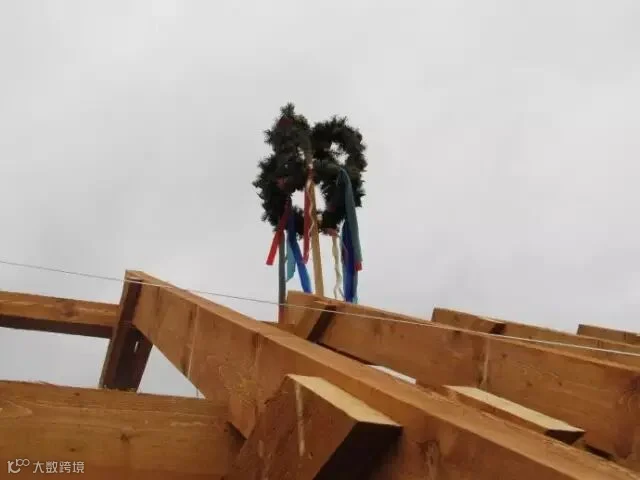

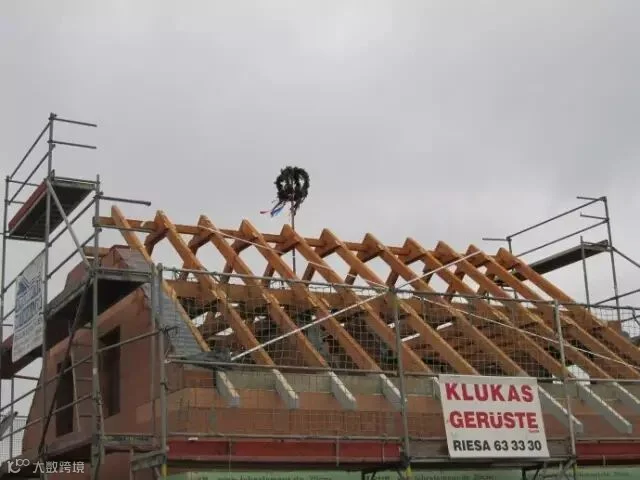

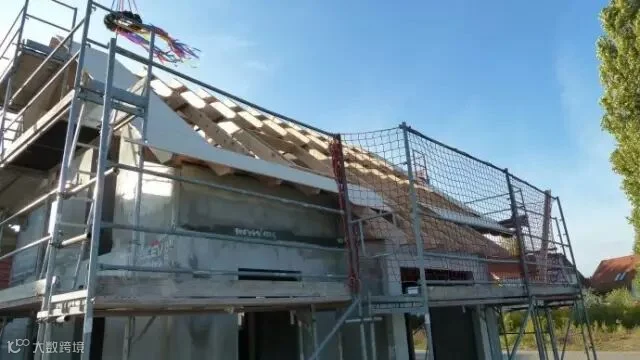

德国民间，建造私人住宅，当搭建屋架承重框架到一定阶段时，一般都要举行“封顶仪式”，图为“封顶仪式”的标志物——彩饰花环，已经临时竖立在屋顶的高处。

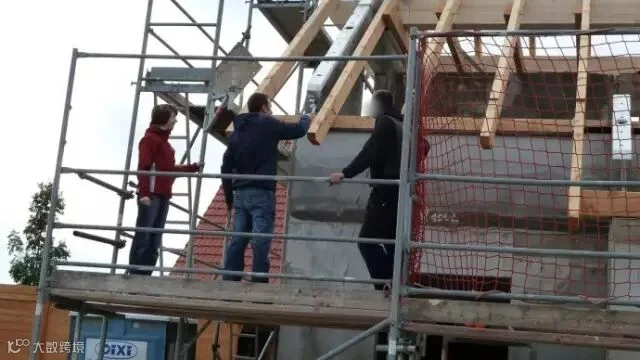

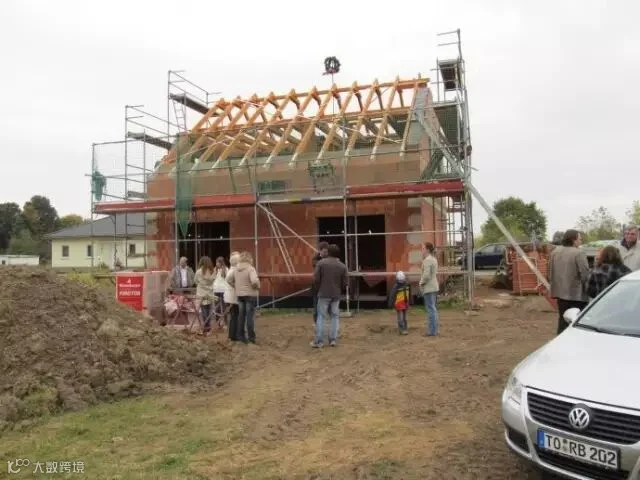

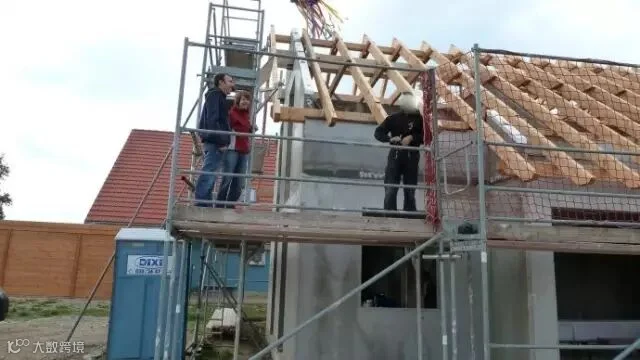

房屋男女主人配合建造房屋的大师傅，正在进行“封顶仪式”的宣读、敲钉、饮酒、摔杯的活动。
房屋男女主人，正在将1枚钢钉敲入木结构屋架的制定位置上。

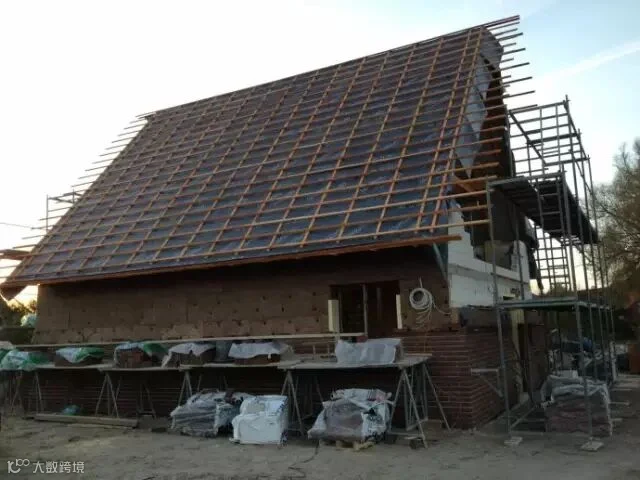

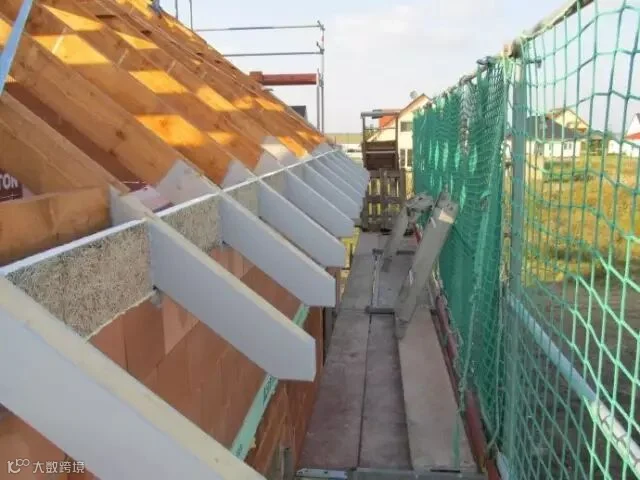

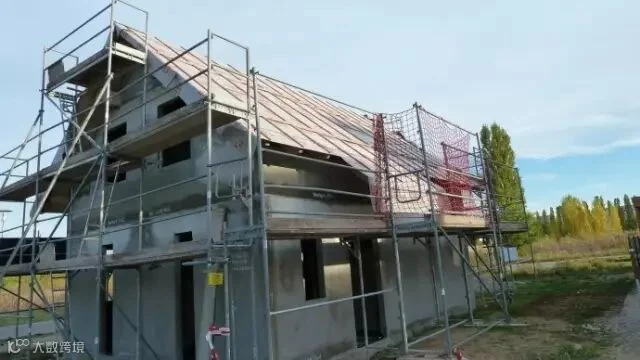

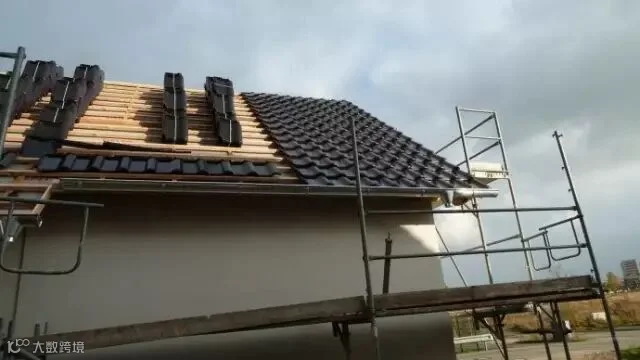

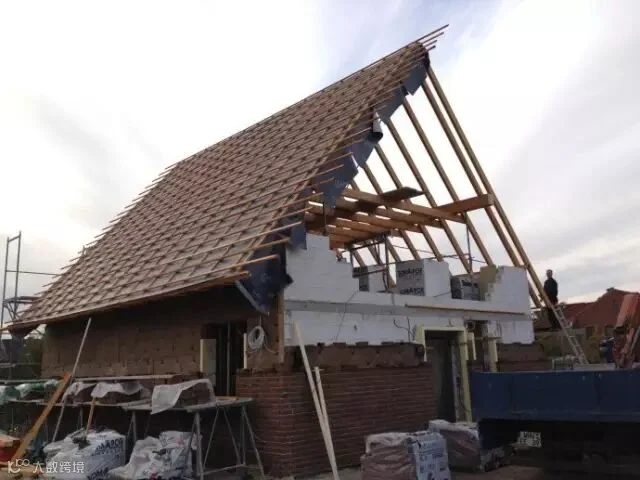

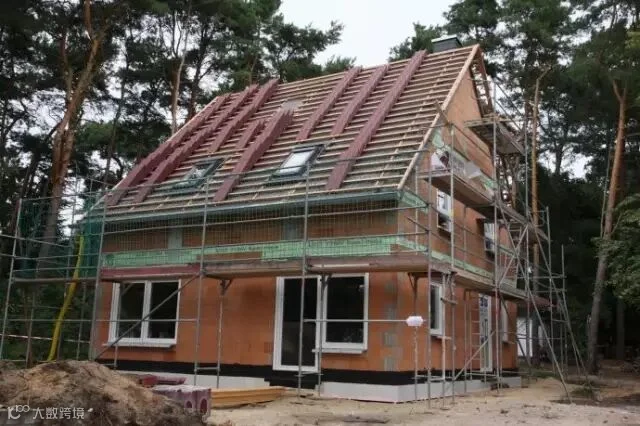

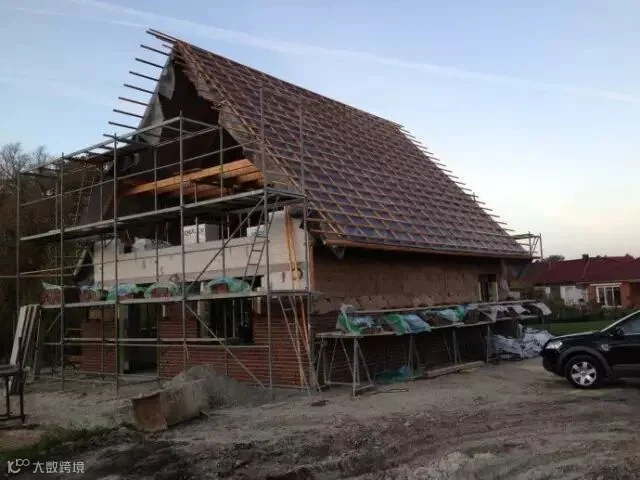

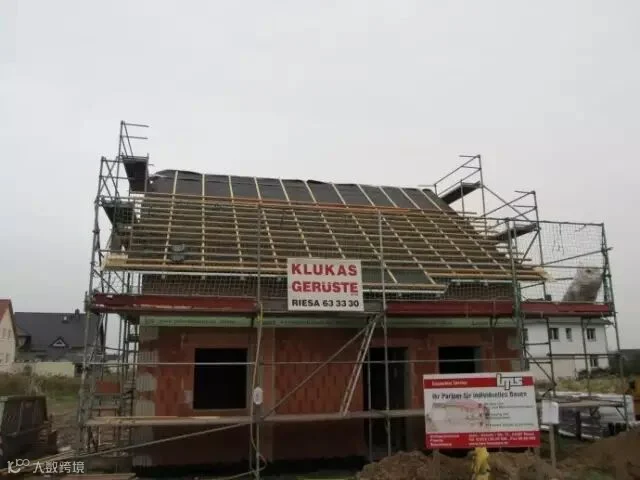

可见，屋面纵向的檐口位置，以及上墙的沿口位置，已经铺设木质屋面板。

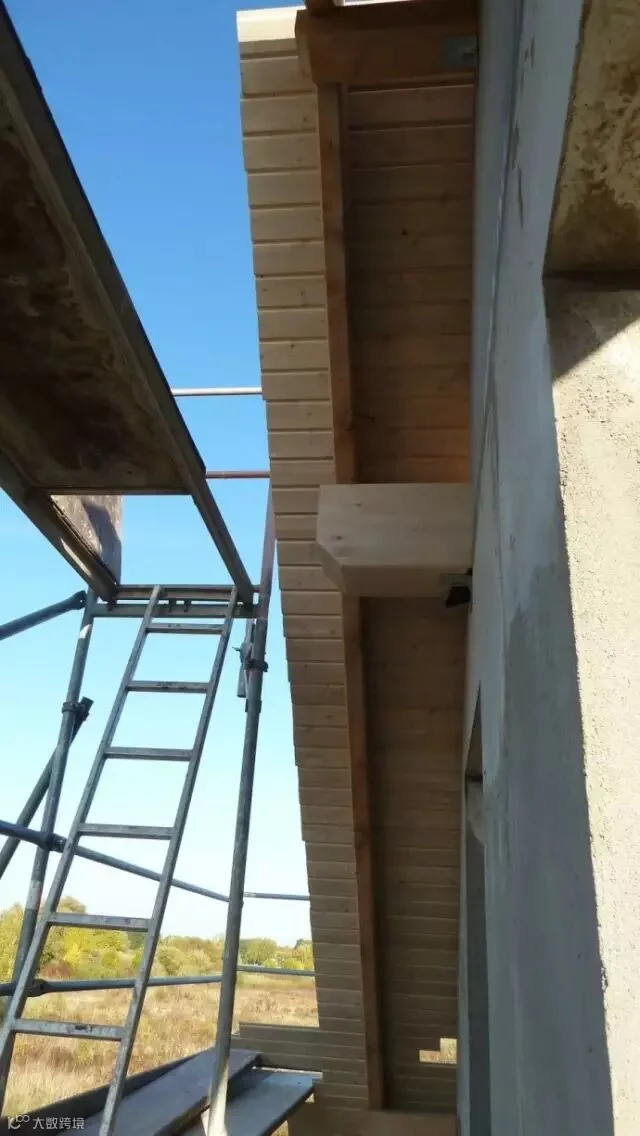

一端山墙的屋檐下方，局部特写。

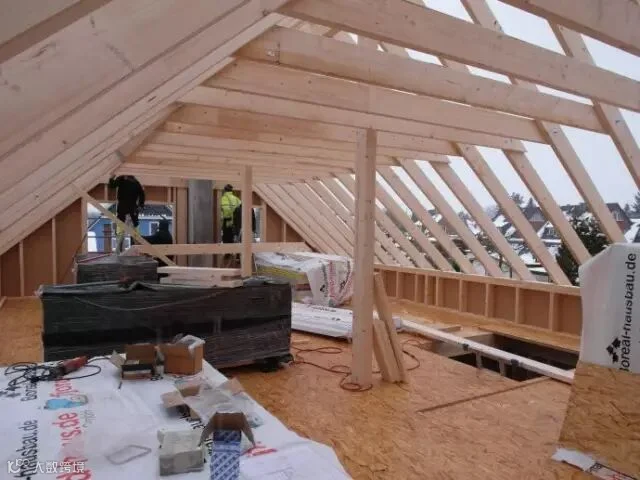

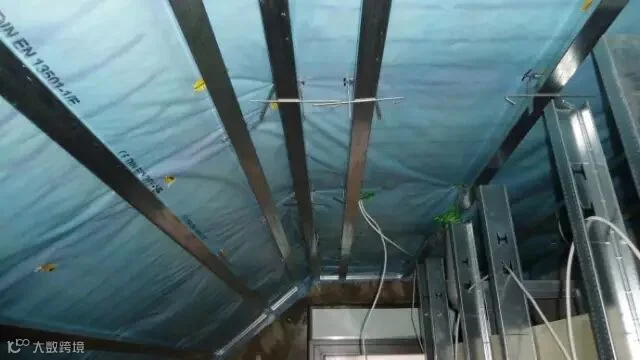

室内屋架下方，冷轧镀锌轻钢结构内部隔墙的施工现场，局部特写。
2楼室内，防火石膏板钉贴，施工现场，局部特写。

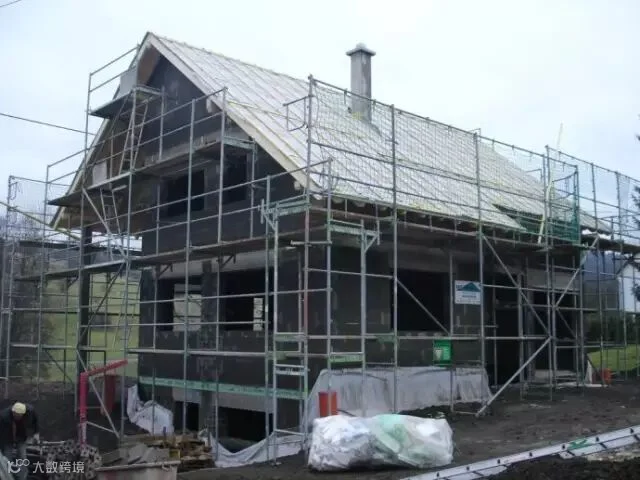

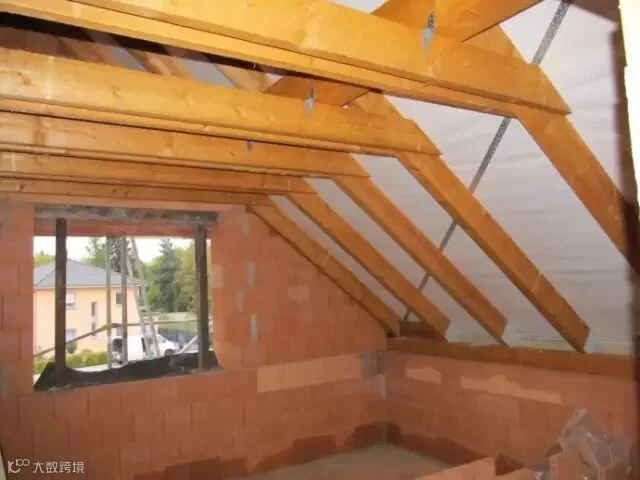

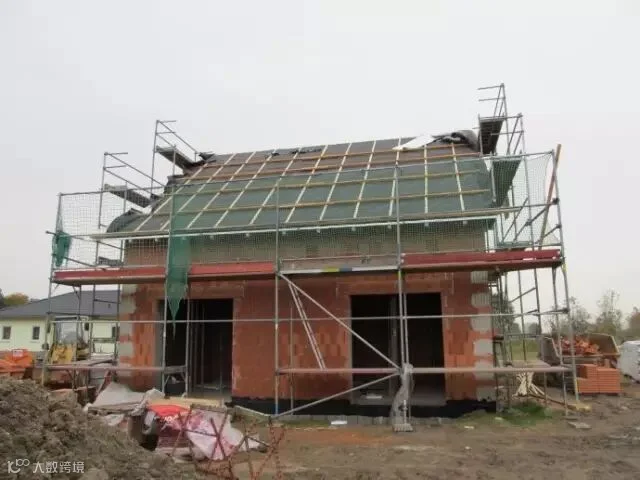

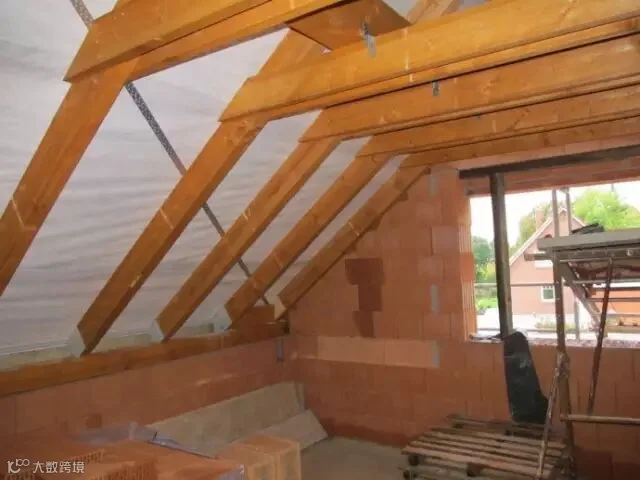

双坡屋面的2个屋面上，木结构屋架承重框架的外表，交叉设置有不锈钢或者是镀锌钢带，起到增加整个木结构屋架框架的稳定性作用。
木结构屋架构件，事先已经使用专用防腐药液进行了涂刷处理。

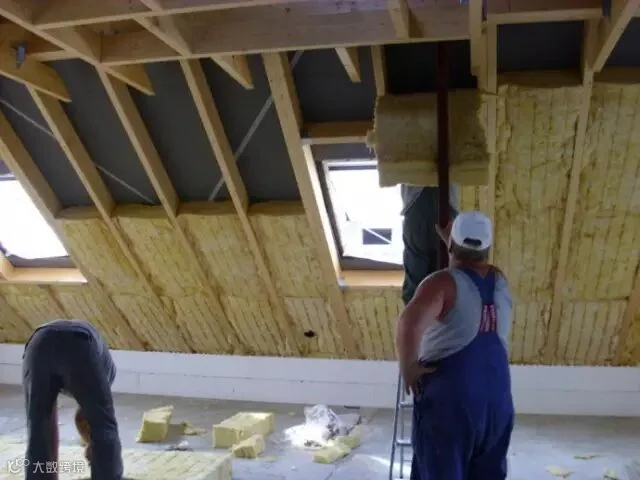

木结构屋架框架之间，填充固定无机物材质的不燃型玻璃纤维保温毡毯，施工现场。

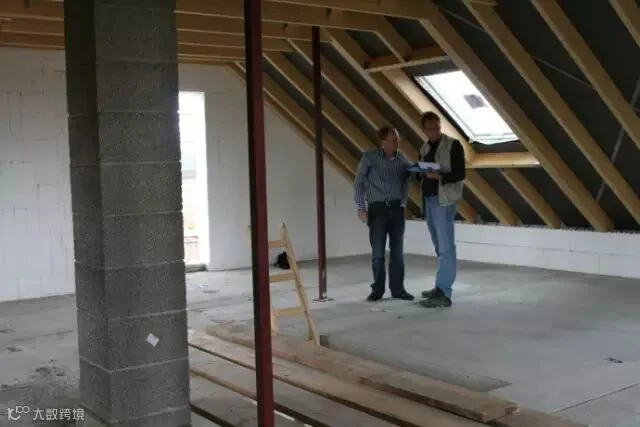

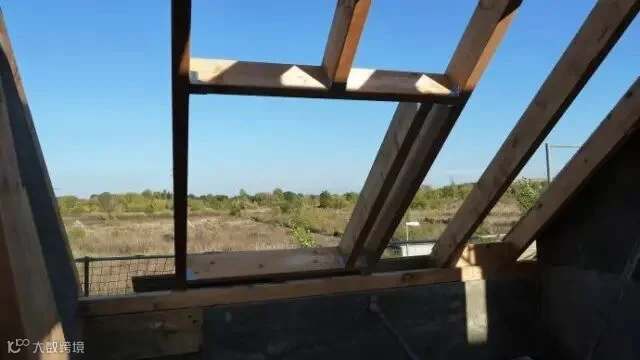

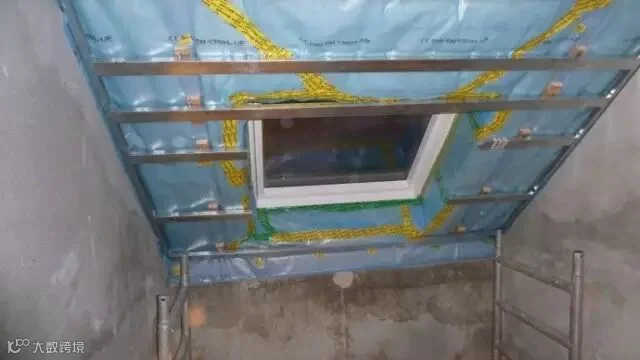

屋面天窗室内一侧，局部特写。

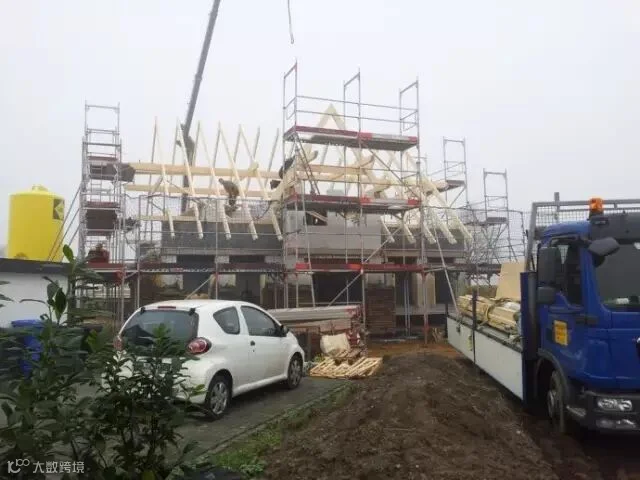

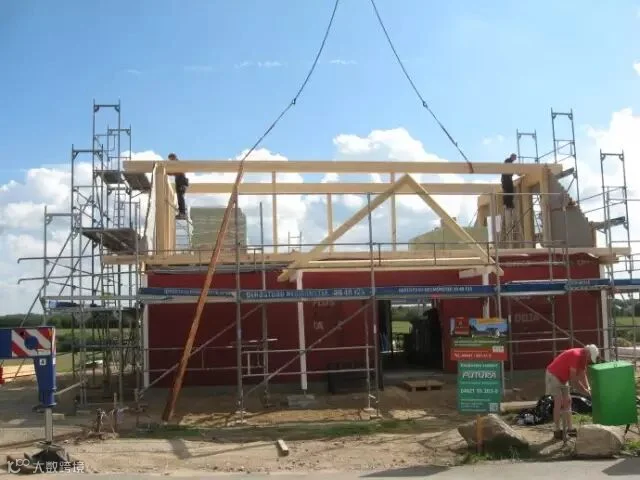

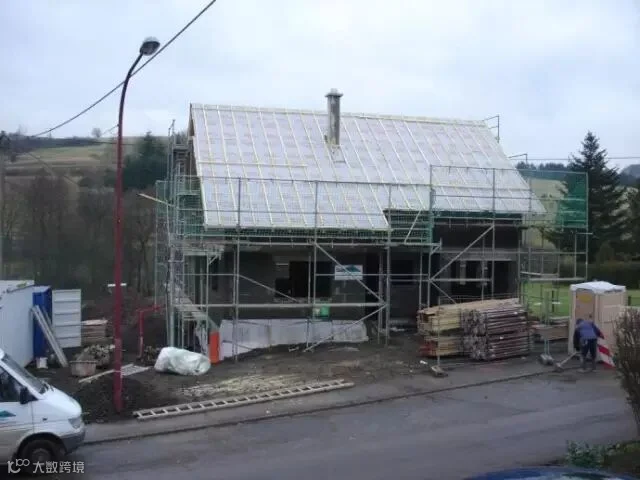

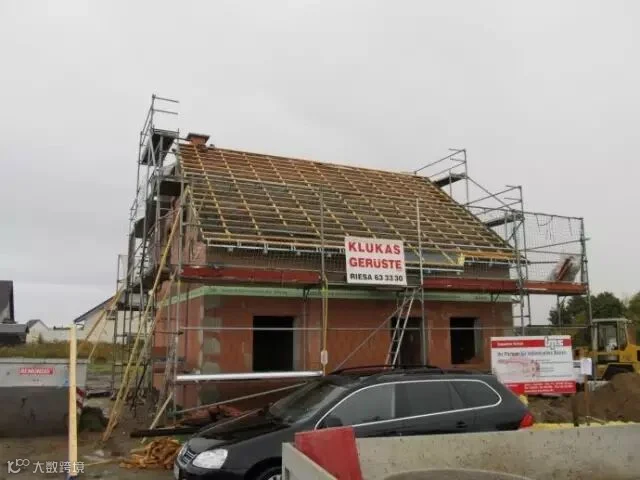

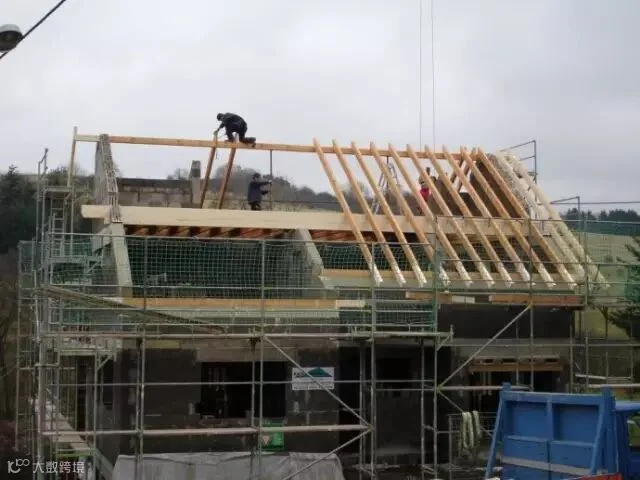

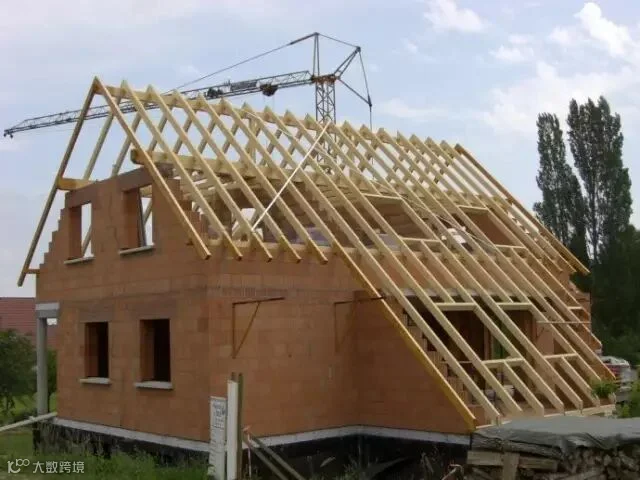

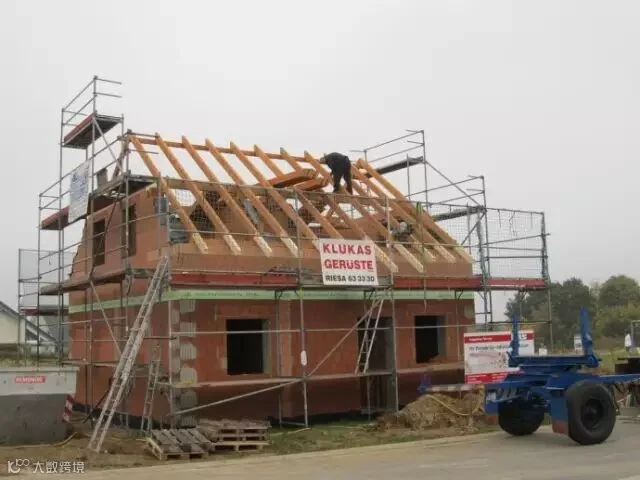

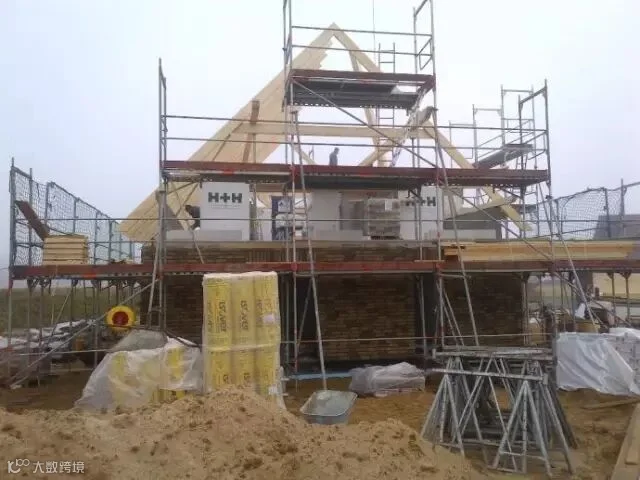

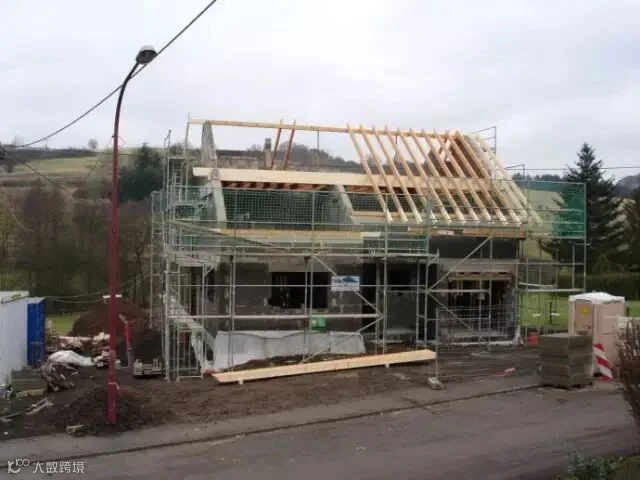

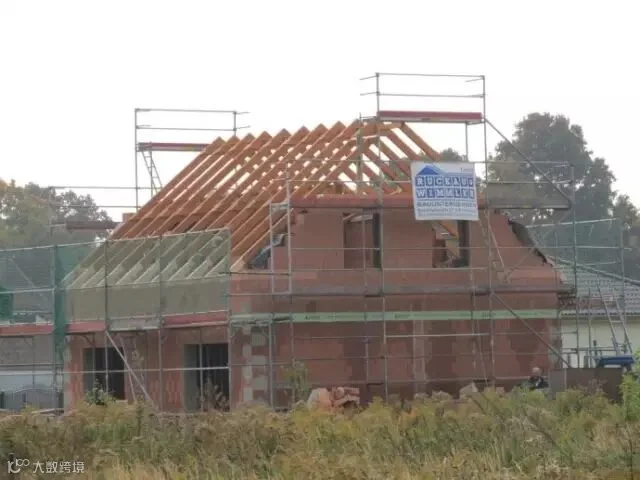

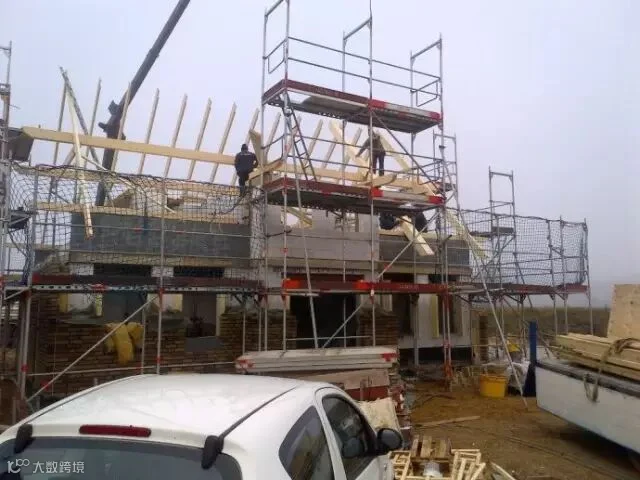

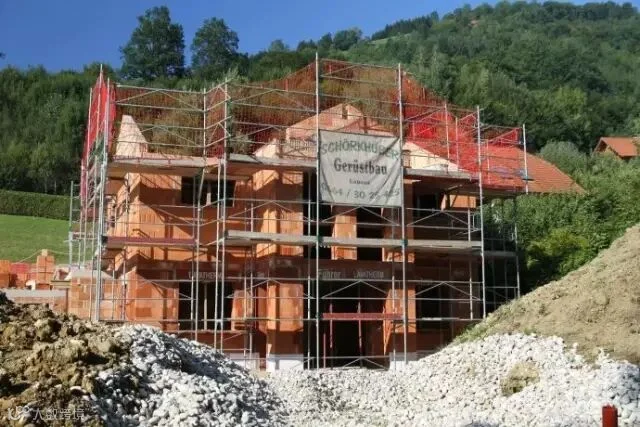

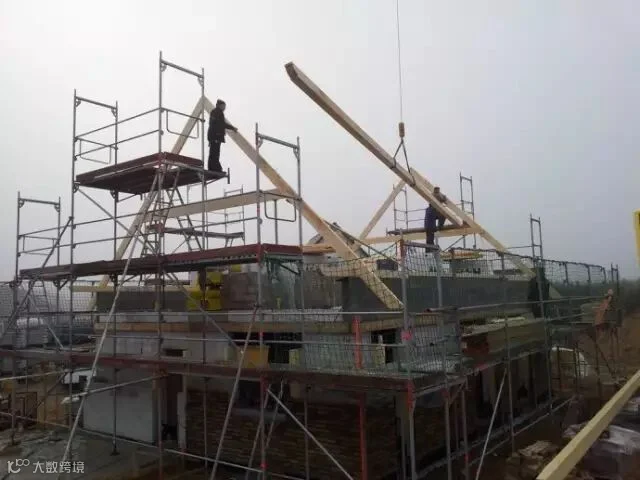

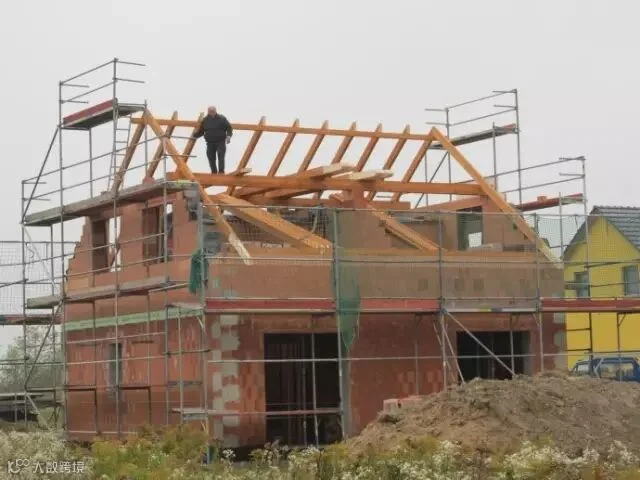

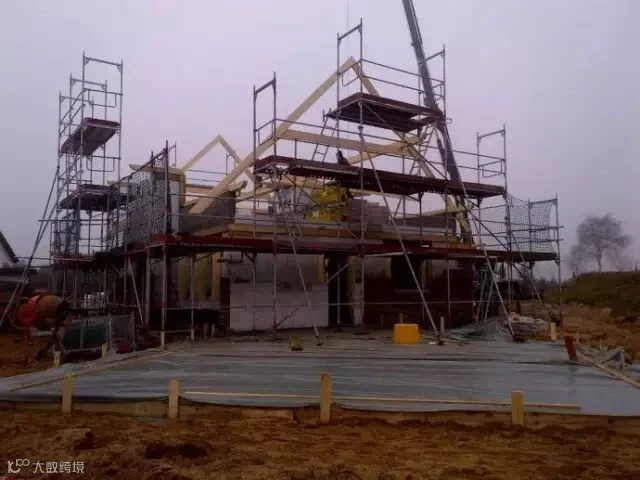

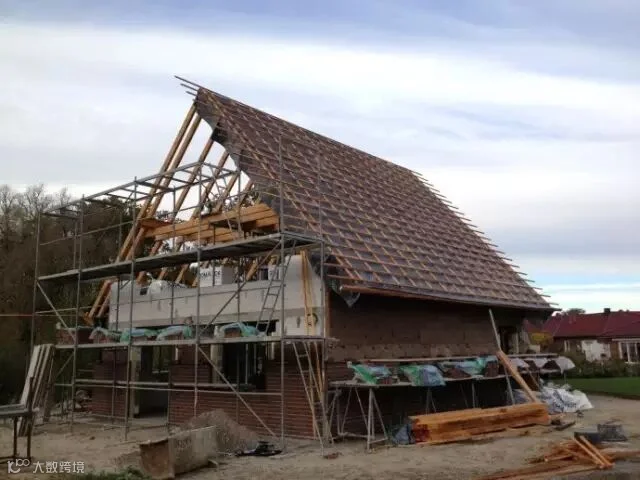

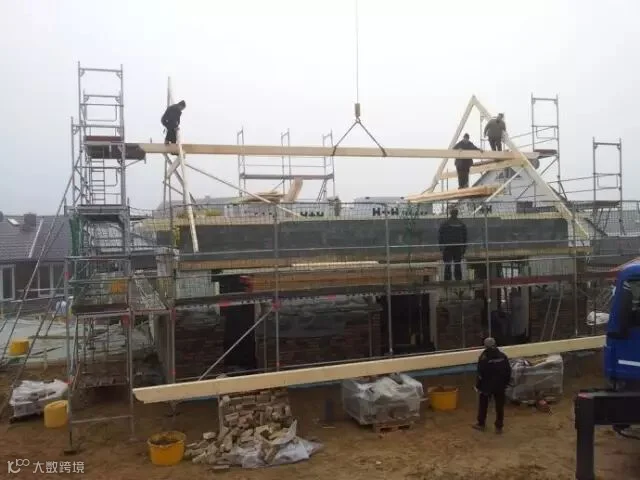

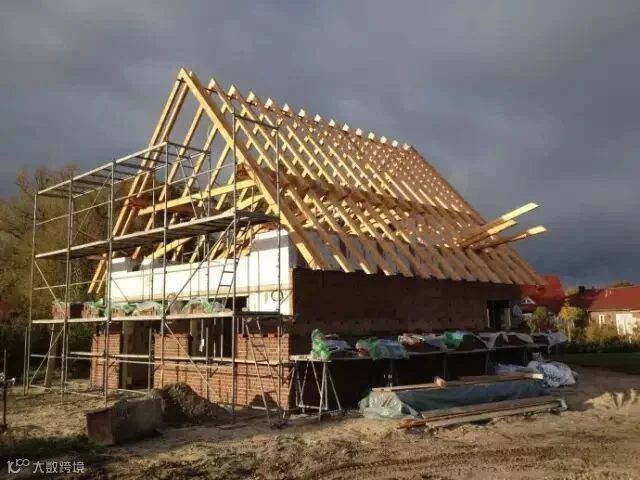

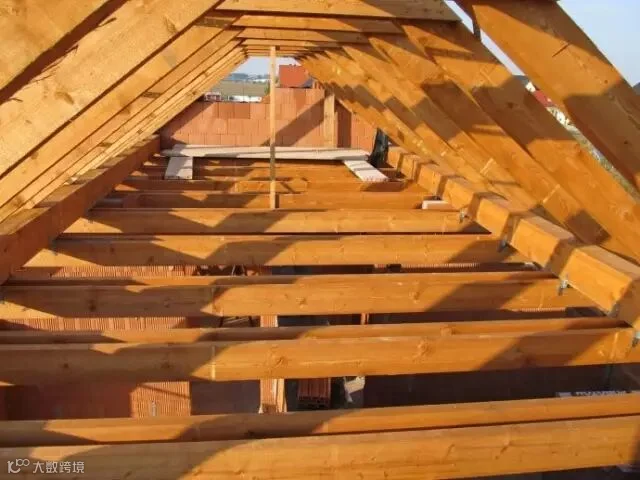

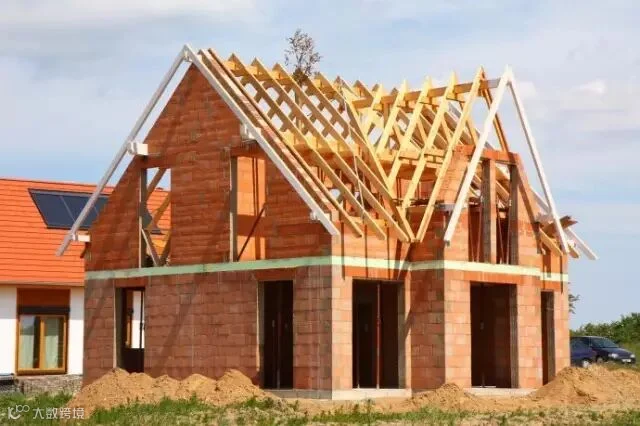

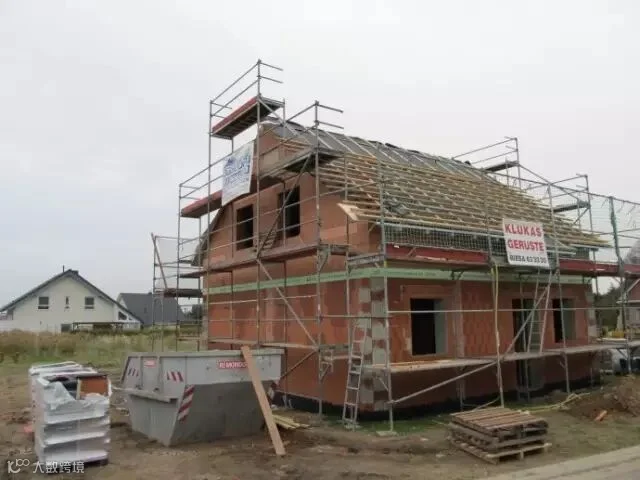

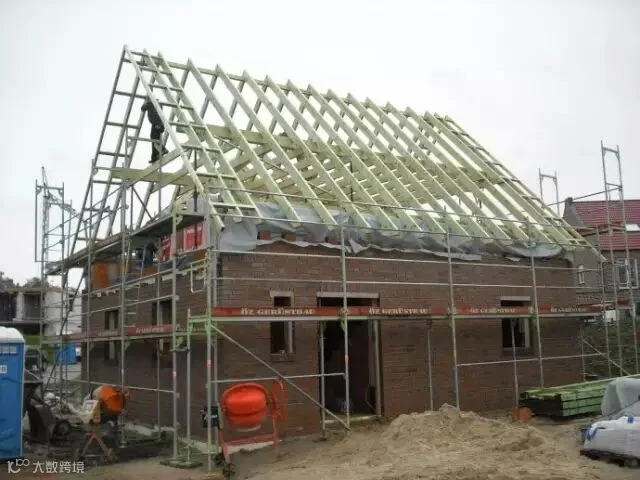

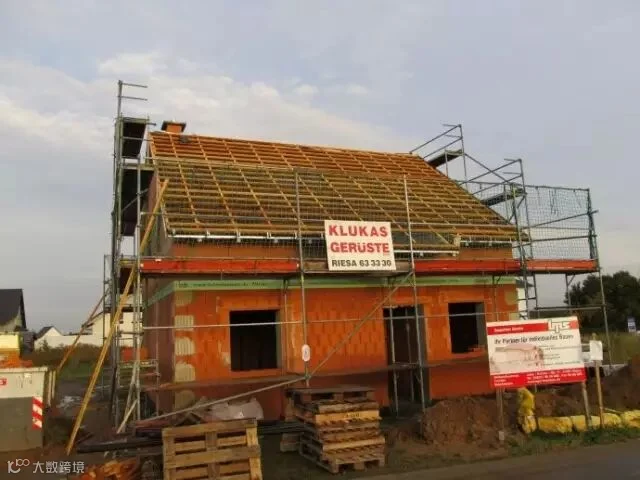

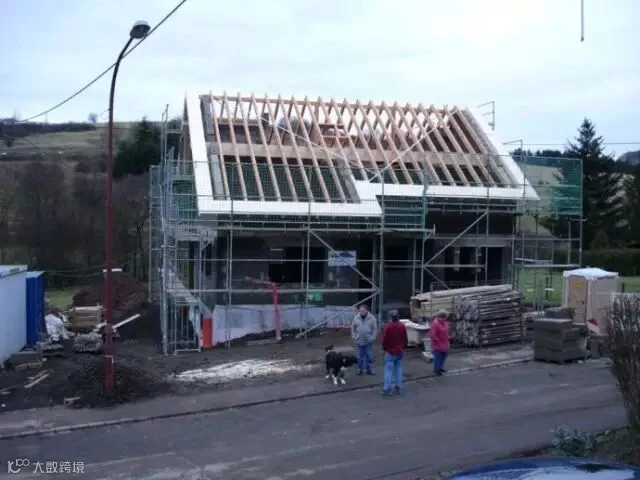

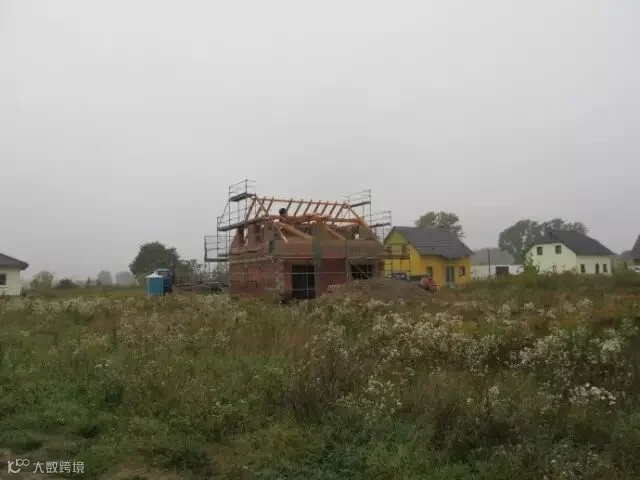

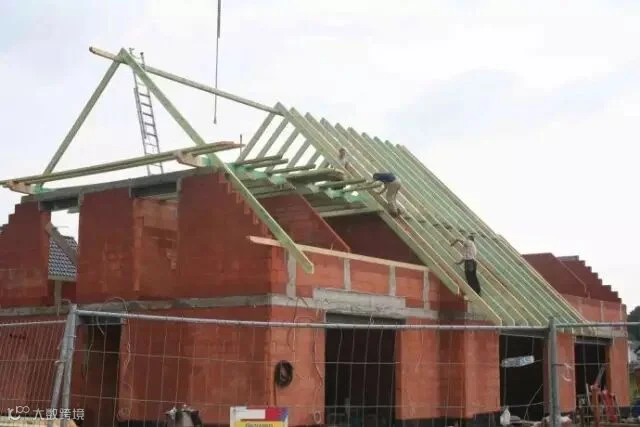

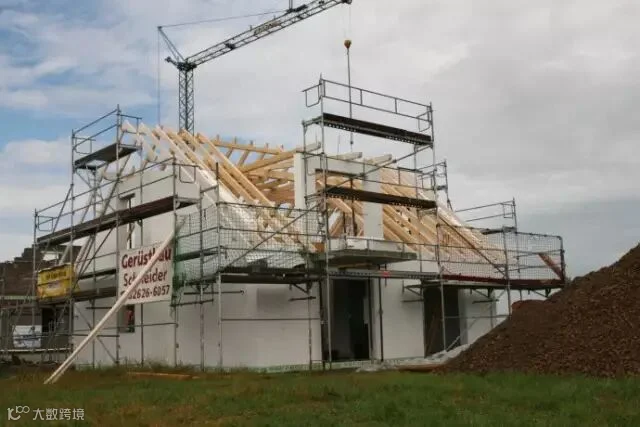

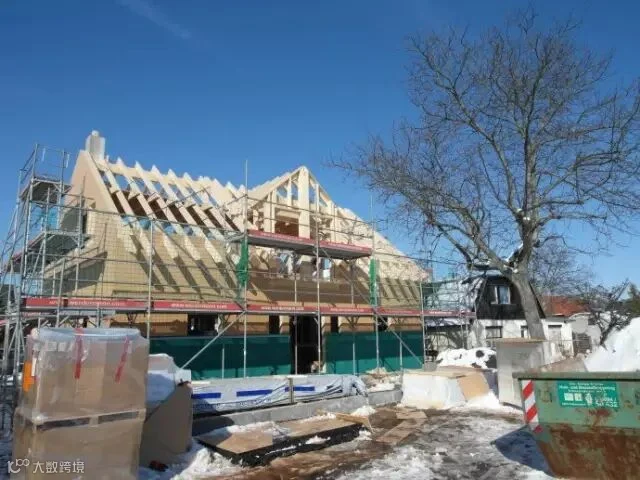

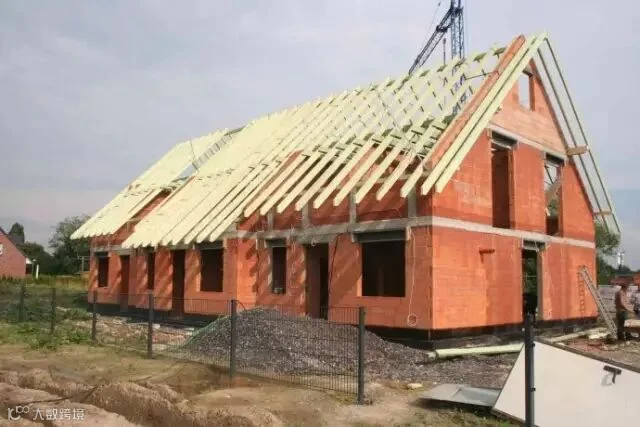

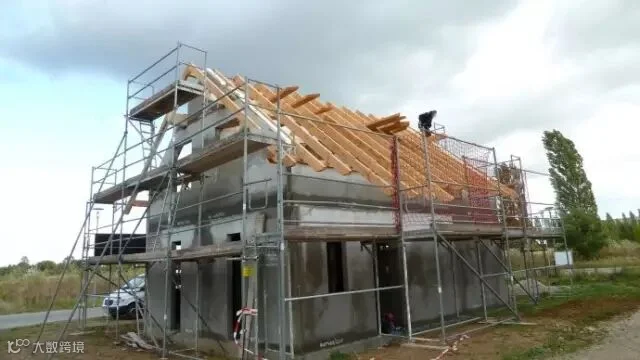

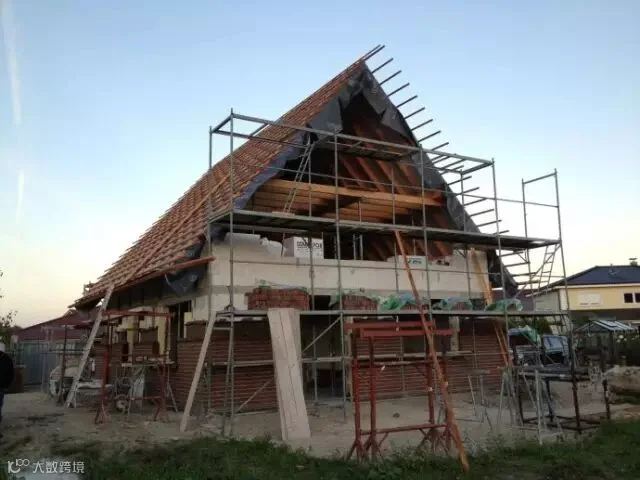

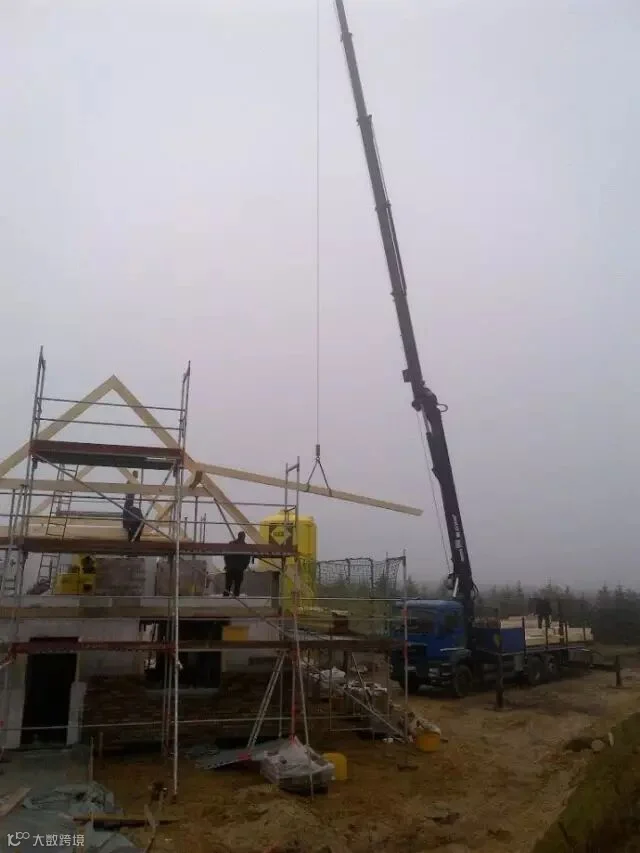

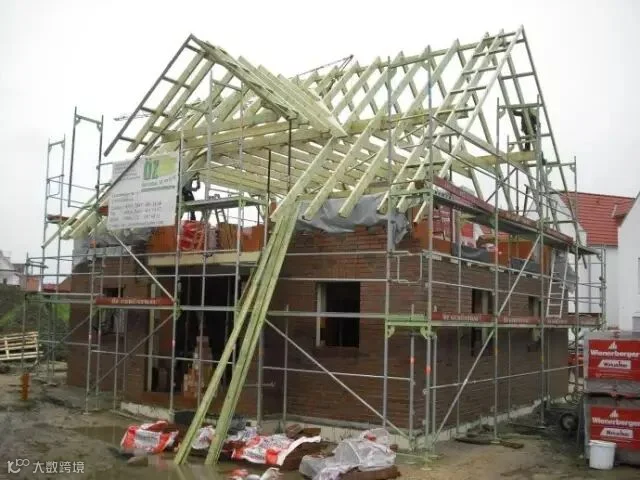

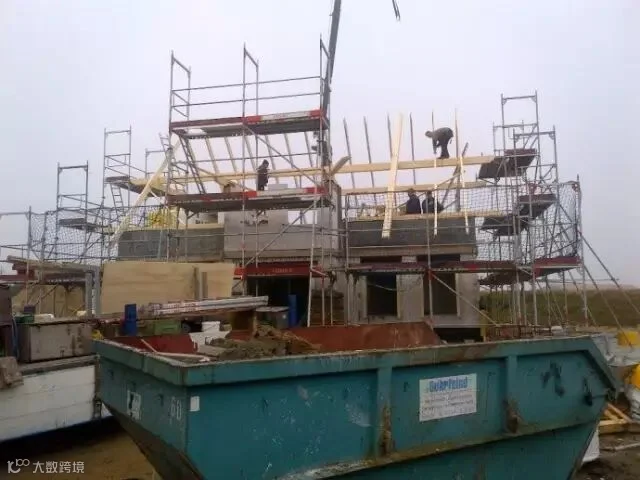

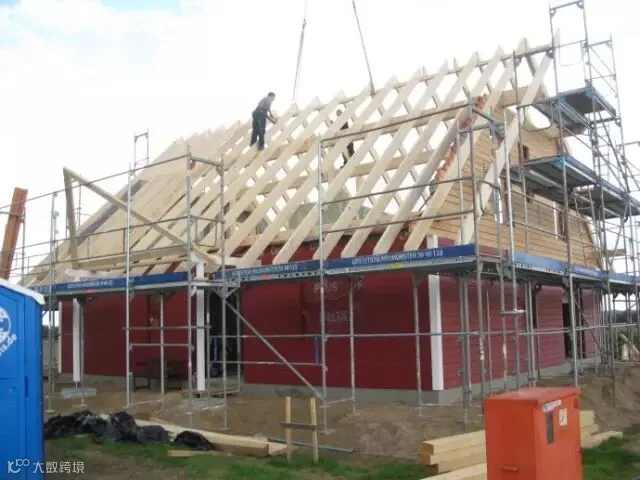

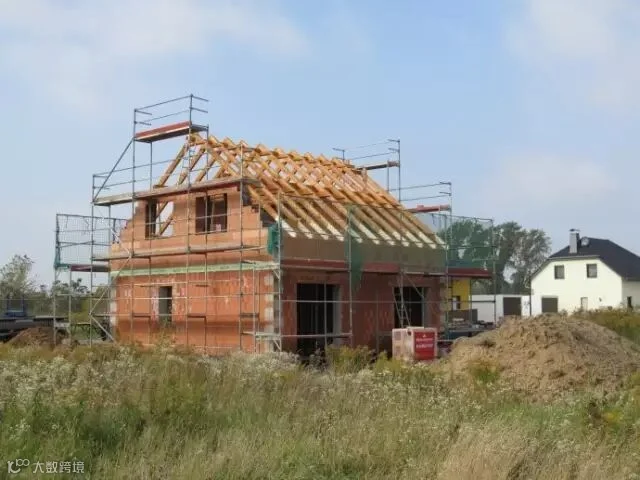

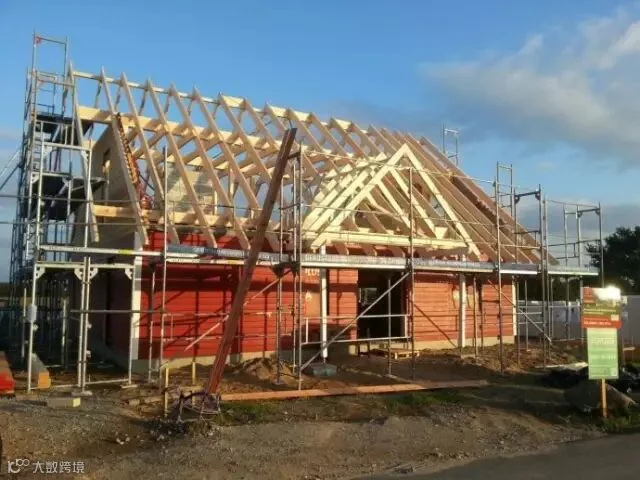

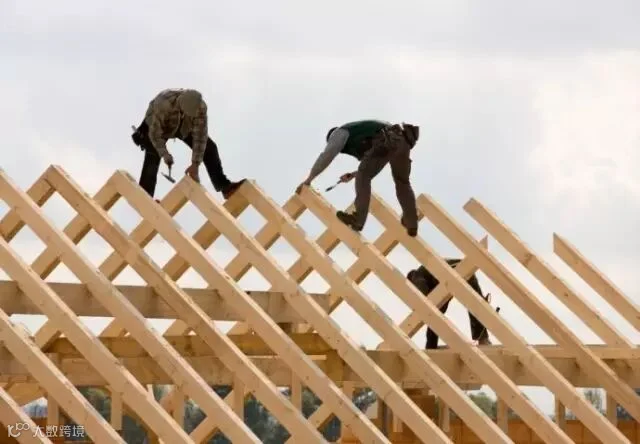

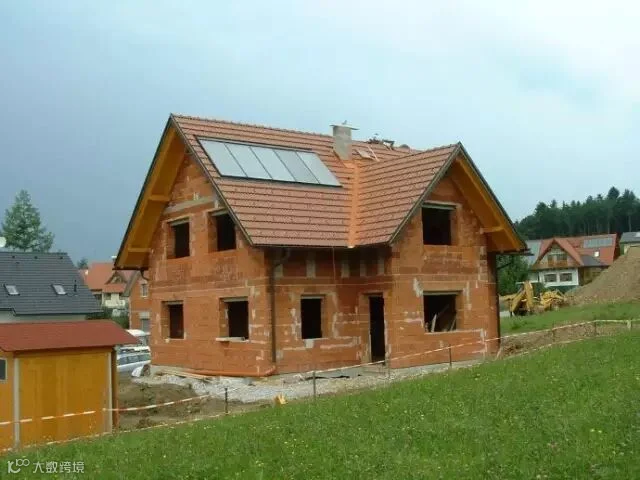

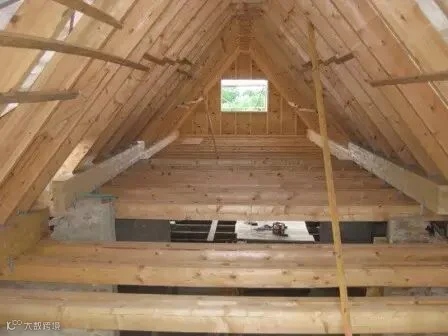

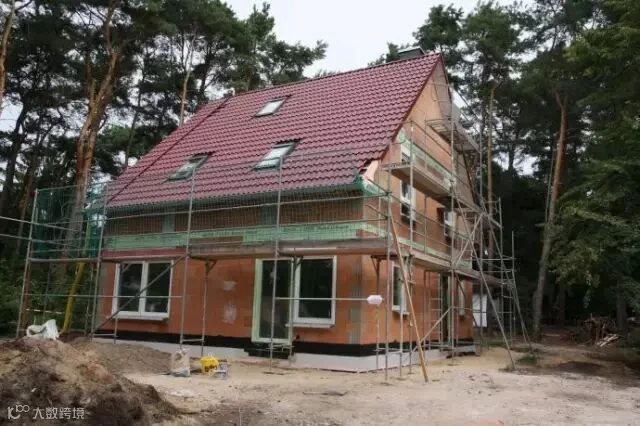

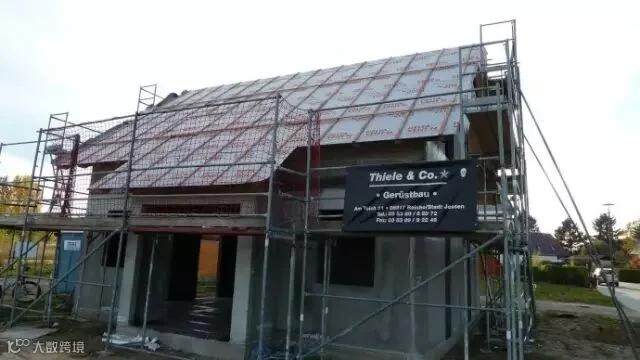

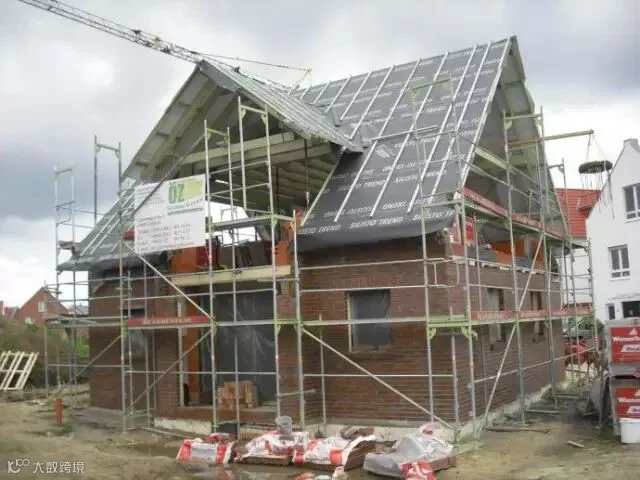

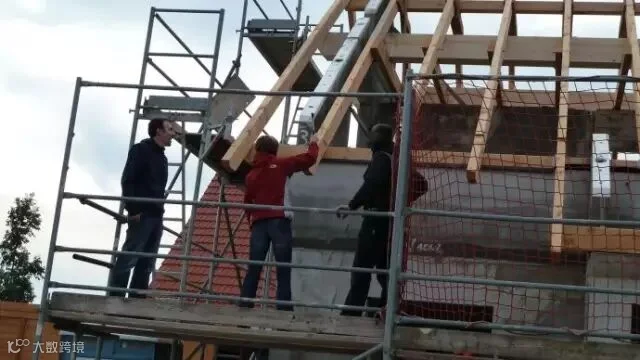

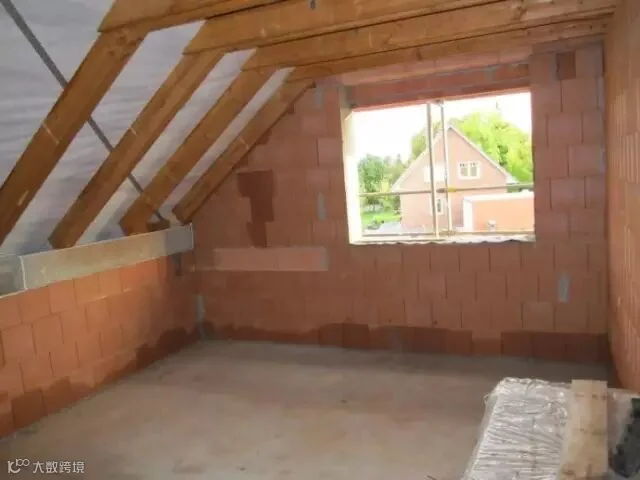

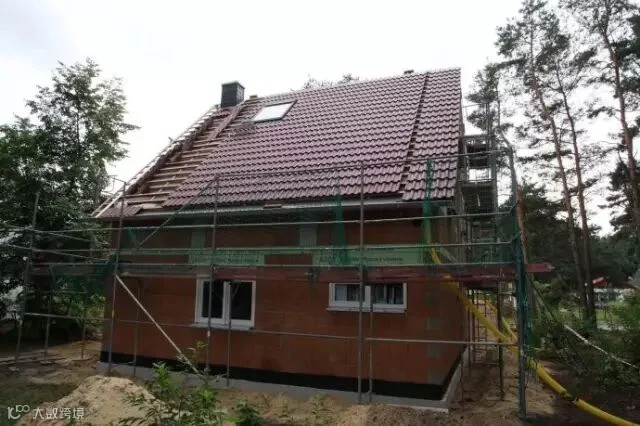

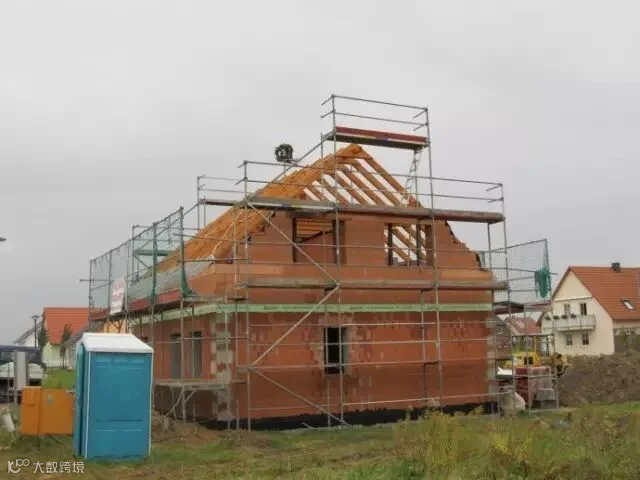

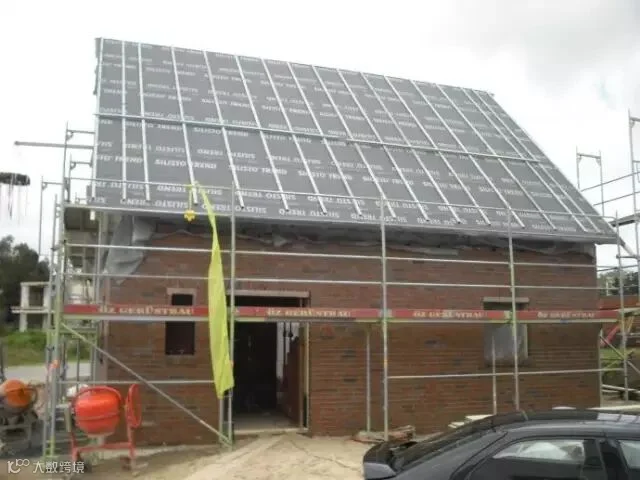

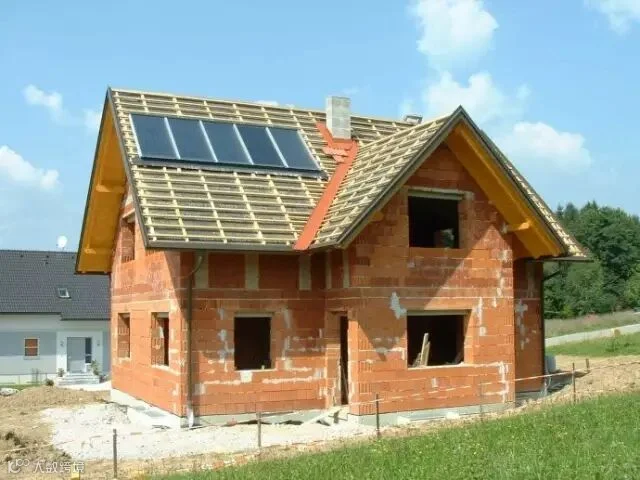

德国独立住宅上部木结构屋架的搭建多个施工现场：

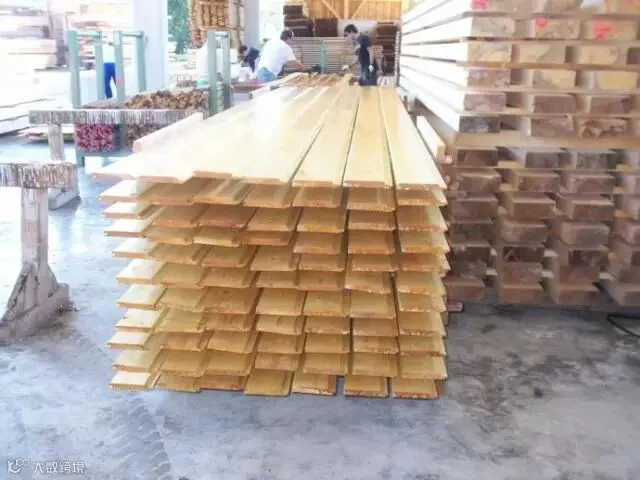

大跨度大断面的纵向木结构屋架构件，一般是使用LVL层压工程木加工制造。
木结构屋架构件，事先已经使用专用防腐药液进行了涂刷处理。

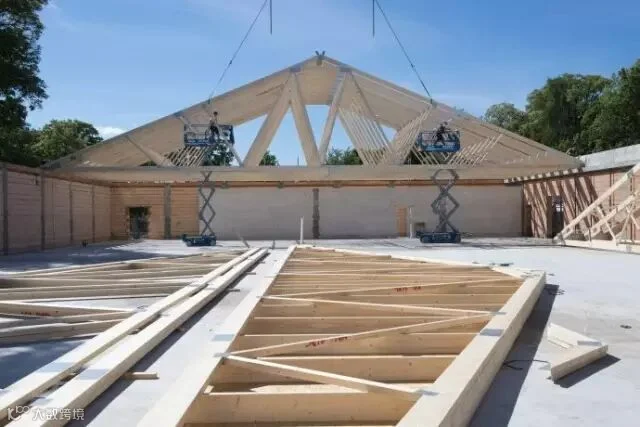

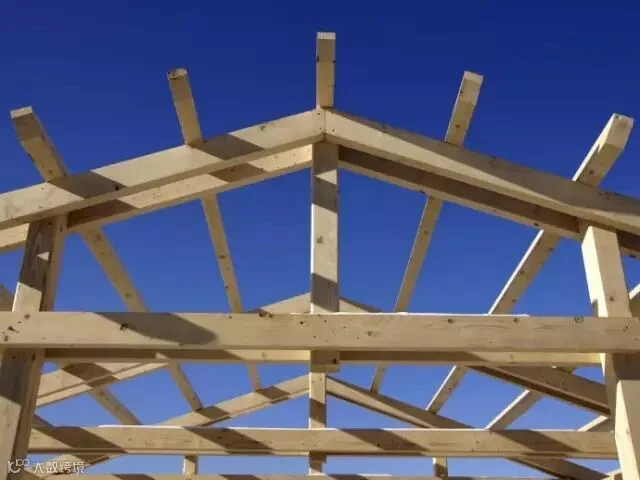

▲ 类似北美轻型木结构桁架式屋架一瞥
轻型木结构桁架式屋架，各弦杆之间，在节点位置，使用不锈钢或者是镀锌钢制“齿板”，进行了连接固定。

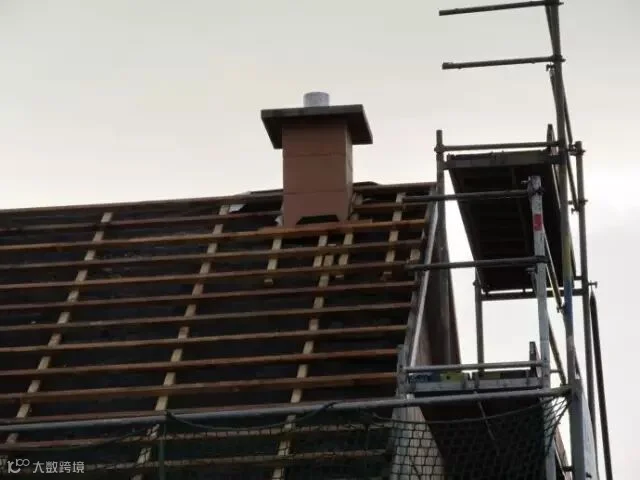

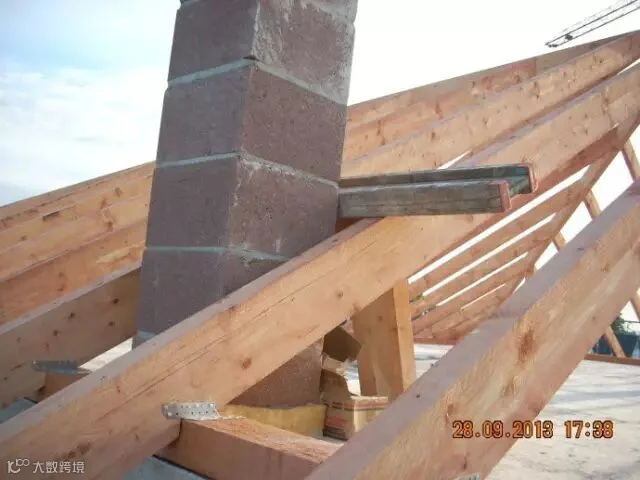

木结构屋架与凸出屋面的烟囱，构造位置关系，局部特写。
