近日，2019年全国建筑钢结构行业大会（第三届钢结构建筑绿色发展论坛）在湖南长沙举行。会上，表彰了一批2018年度“中国钢结构金奖”获奖工程和全国钢结构工程优秀建造师等行业先进。其中，由五建集团第二工程公司承建的联合国全球地理信息管理德清论坛会址钢结构工程荣获第十三届第二批“中国钢结构金奖工程”，标志着五建集团在钢结构领域进入了一个新的里程碑！
“中国钢结构金奖”是中国建筑钢结构行业工程质量的最高荣誉奖。钢结构金奖的评选对象为我国从事建筑钢结构制作、安装企业承建的各类建筑钢结构工程，工程质量需达到中国国内领先水平。
工程概况

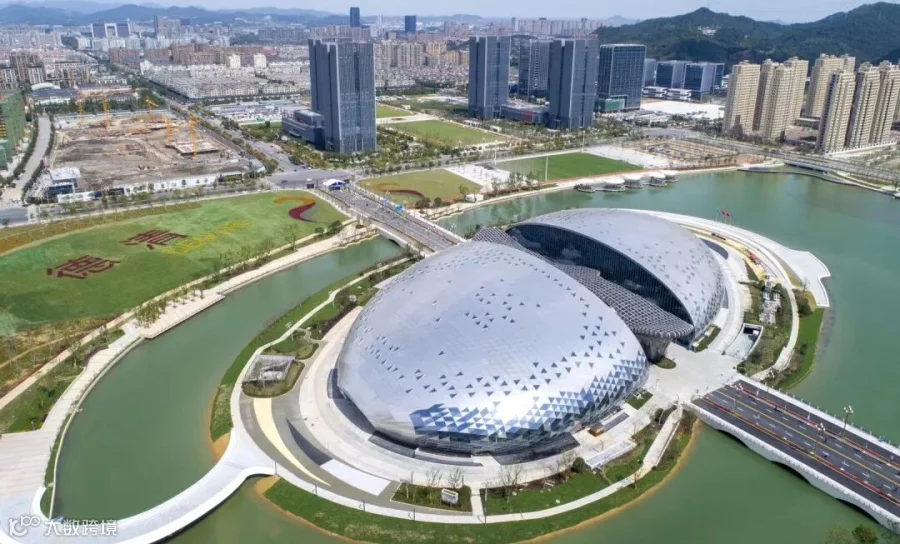

联合国全球地理信息管理德清论坛会址项目是集科技展览、会议、科技文化培训等一体的现代化、多功能、综合性的国际化会议中心。总建筑面积为7.45万平方米、水域面积约18.5万平方米，包括东半球（联合国会址）、西半球（德清大剧院）以及凤栖湖二期工程。该项目为五建集团设计、建造的EPC模式，涉及桩基工程、结构工程、钢结构工程等多项施工内容，工程规模浩大。

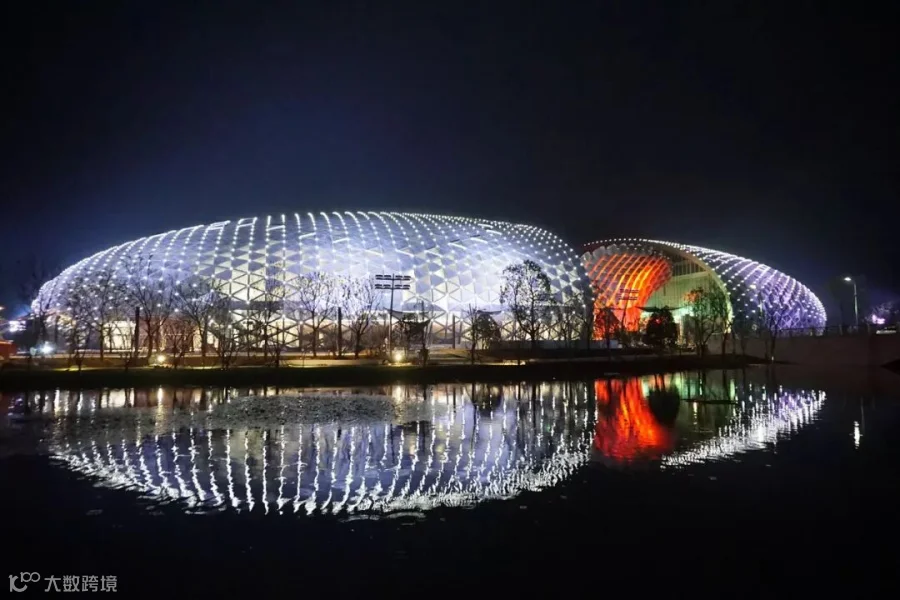

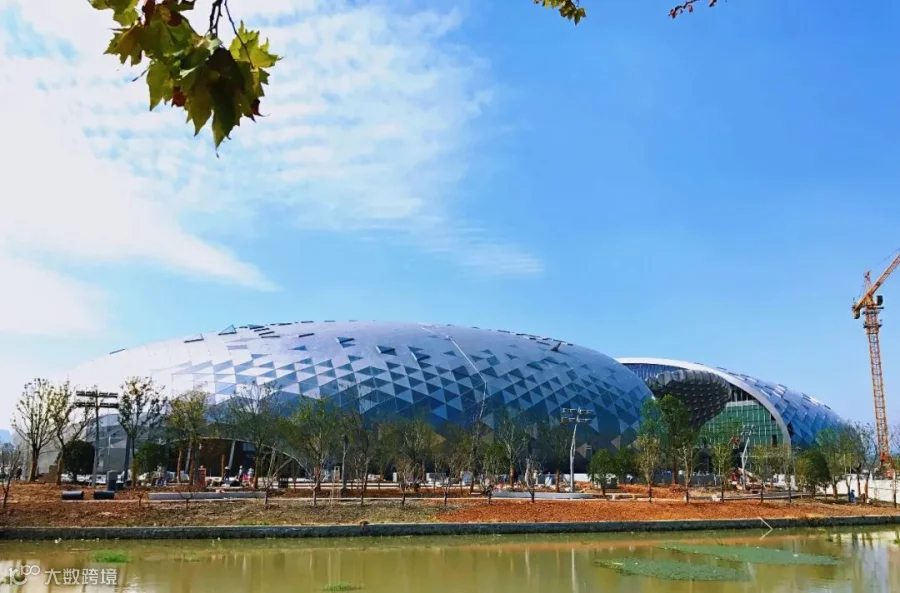

该工程为自由曲面的大跨度空间单层网壳空间结构，由数千个大小不一平面形状不同的三角形钢结构组成不对称的几何曲面体。建筑物外观呈鹅蛋形，工程由东区、西区和艺术飘顶三部分组成。

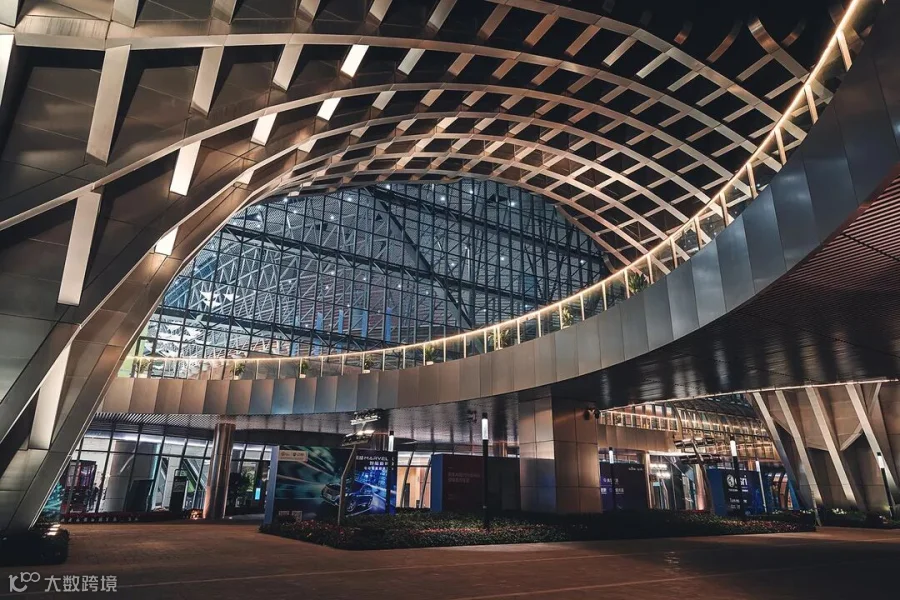

飘带钢结构将外壳分为东、西两部分，结构外壳采用钢结构结合不锈钢，表面为玻璃幕墙和铝单板幕墙，外壳内采用钢筋混凝土框架结构体系，建筑物东区长度192米、西区长度160米，最大跨度128米。东、西区建筑高度为31.1米，东、西区钢屋盖由22榀尺寸不同的椭圆形钢拱架、钢连梁、V形钢柱、钢柱及水平系杆组成。
施工技术难点
1、屋面钢结构呈鹅蛋形外壳，拱架为缓合曲线刚架与艺术飘带组成，钢结构形式多样、连接形式较为复杂。
1、缓合曲线刚架顶部与钢柱树叉状销轴连接，在钢柱与刚架梁连接形成角度。
3、屋面拱梁之间的连接系杆、水平支撑均采用焊接连接，由于屋面呈鹅蛋形外壳，系杆正交拱梁每间系杆角度不一，加上水平支撑斜交呈双曲角度，对图纸深化与制作要求高。
4、屋面呈鹅蛋形外壳形，放样过程中充分考虑拱梁段拱度，预拱度值是拱梁制作的关键。
5、艺术飘带钢结构全部采用钢管材料，管与管之间连接全部采用相贯线焊接连接。

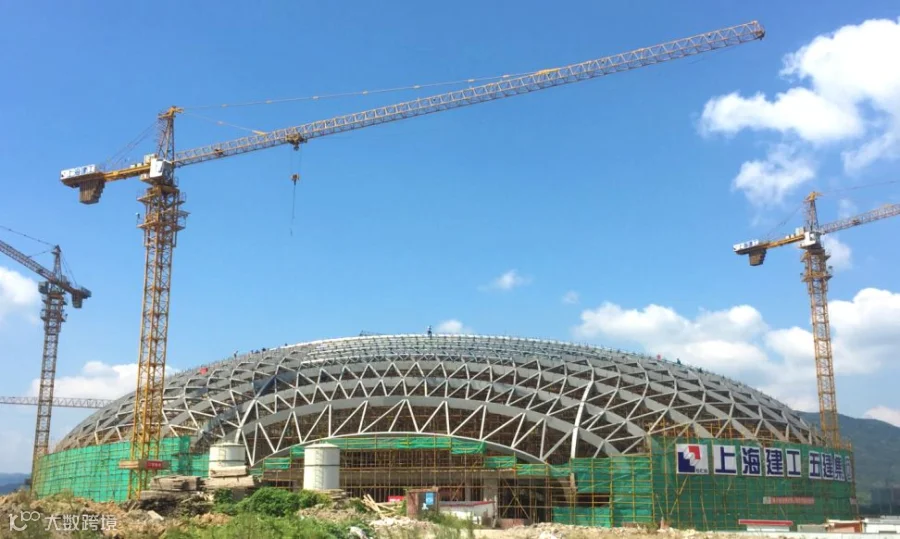

五建集团项目团队克服了球型屋盖钢结构体量大、定位要求高、异型构件吊装难等艰巨因素，用过硬的技术措施攻破了各种难关，并结合BIM技术整合各类要素提高了工作效率。建设中，项目团队荣获了德清县住房和城乡建设局颁发的“先进单位”、建筑业质量管理“优秀项目部”等荣誉称号。
