“火热的夏天，又是一个39℃的高温天！我们五建工地也迎来一个足够HOT的进度节点——45%高预制率夹心保温体系PC住宅启动吊装”
概况掠影
宝山区顾村N12-1101单元06-01地块项目，地处外环内，外环高架与南北高架交汇处西南侧。基地东西长约306m，南北长约287m，东至富长路，南临联谊路，西至共宝路，北至联汇路。总建设用地面积为70210.4m²。
一大波美图袭来~~~
本项目主要由11栋16~18层的高层住宅、19栋4层的住宅、6栋3层的多层住宅、1栋2层物业用房、集中地下一层车库、以及若干栋1层的配套用房组成。总建筑面积约194121.21m²，其中地上计容建筑面积126378.72 m²，地下建筑面积约64183m²。
2~36#楼均采用装配整体式夹心保温剪力墙结构，项目预制率45%，主要预制构件为预制夹心保温墙板、预制外隔墙板、预制叠合楼板、预制阳台、预制凸窗、预制楼梯等构件。
宝山顾村项目第一块预制构件如期吊装啦，有木有很激动！！！
话不多说，请随我直击吊装现场。

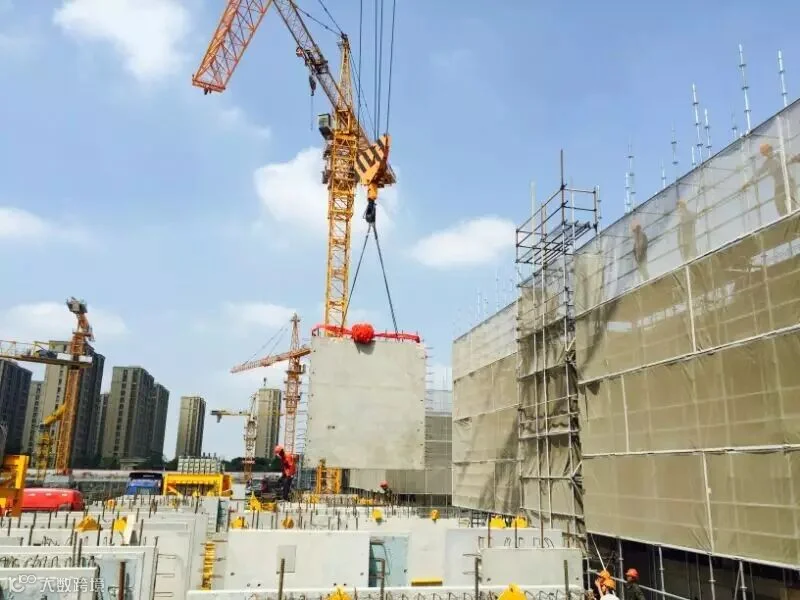

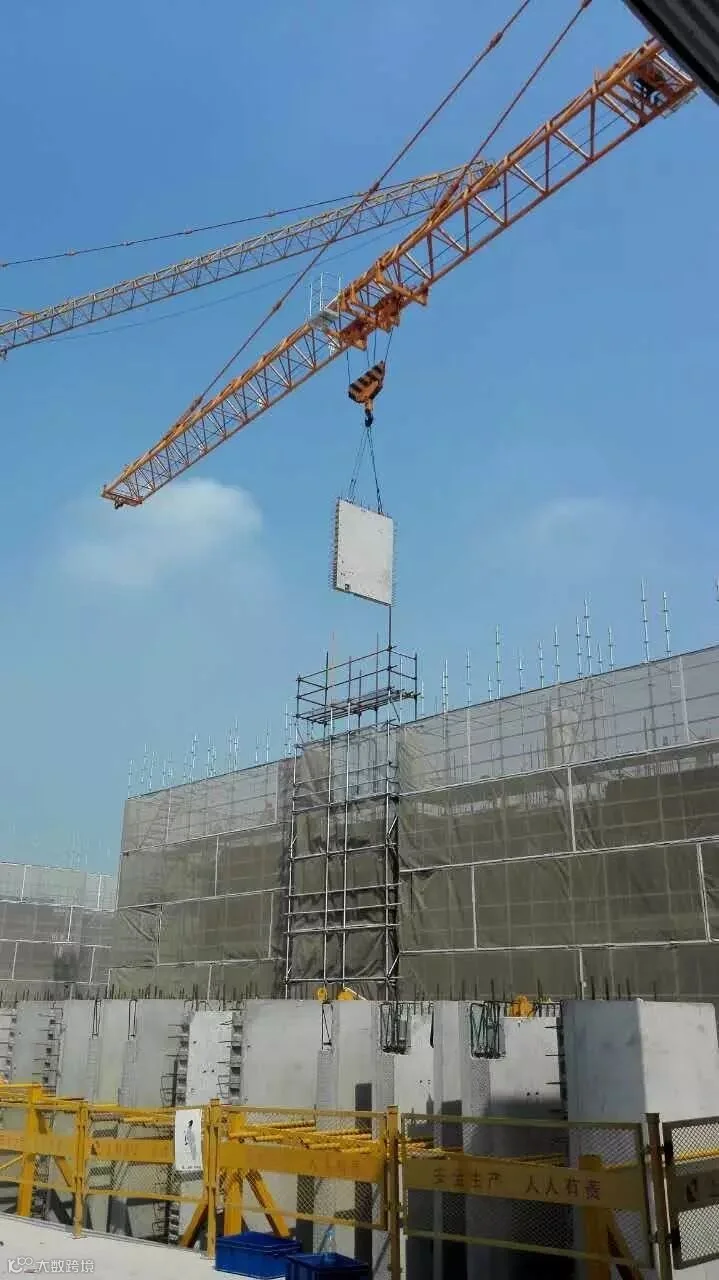

首吊现场实景图

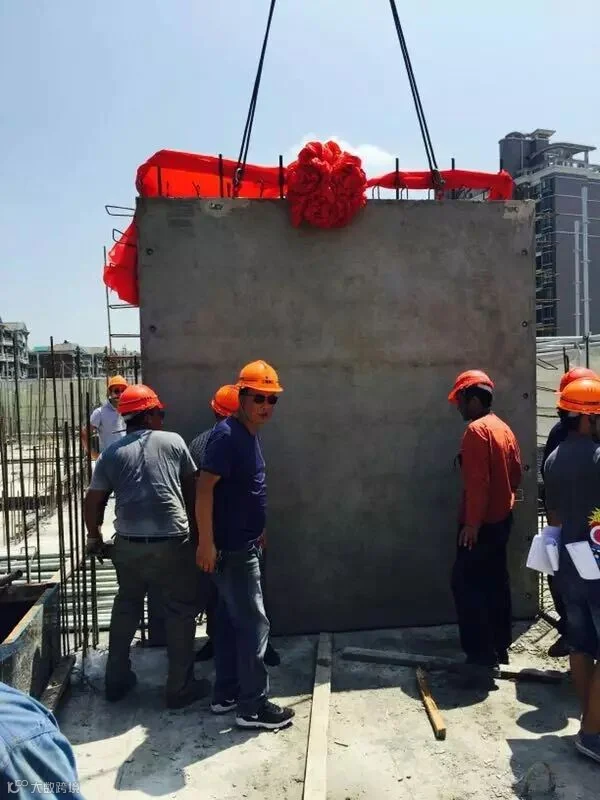

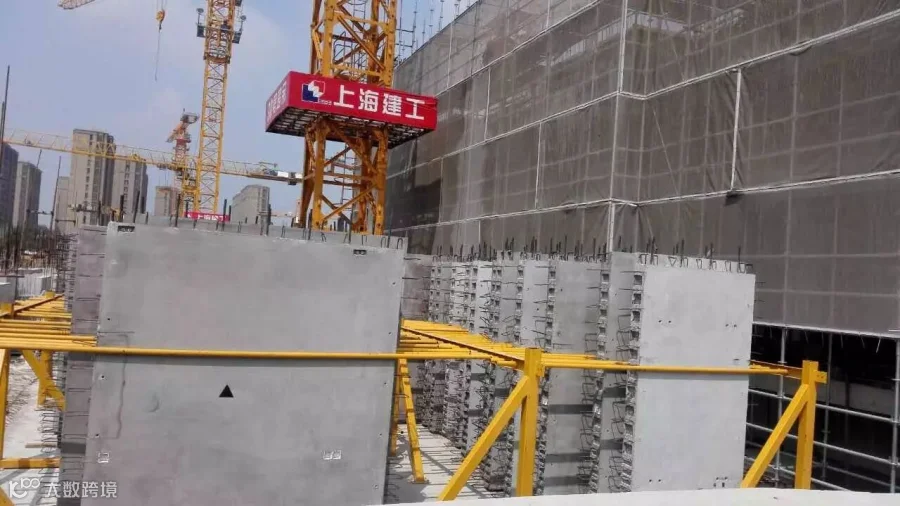

宝山顾村项目首吊现场
宝山区顾村镇N12-1101单元06-01地块项目，应用预制夹心保温墙板技术、构件精细化安装定位技术、全过程信息化精益建造管理技术等，解决项目实际问题，把控项目质量，推进项目实施。
预制夹心保温墙板技术
本项目采用预制夹心保温外墙，夹心保温板由60mm外叶墙板、40mm夹心保温板及300mm内叶墙板组成。

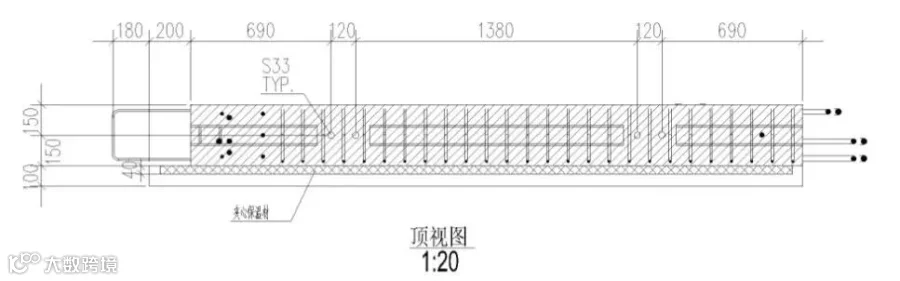

预制夹心保温墙板设计图

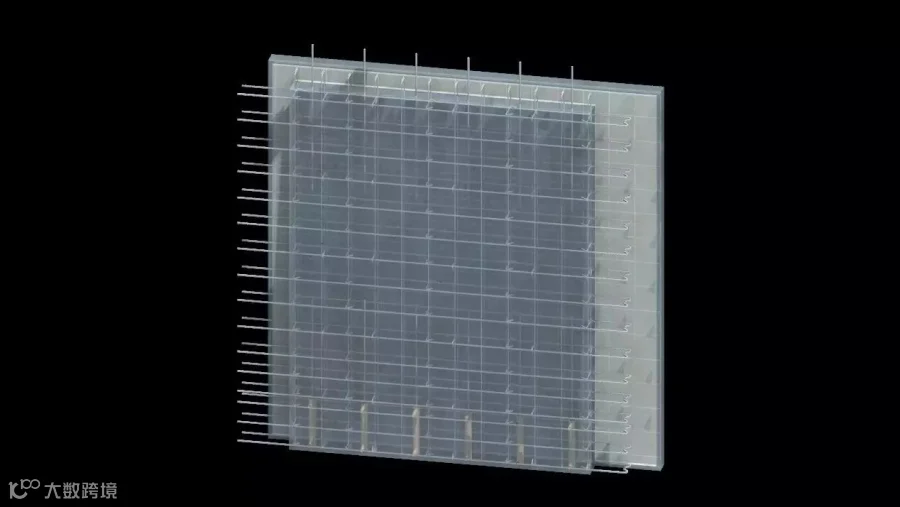

预制夹心保温墙板模拟图

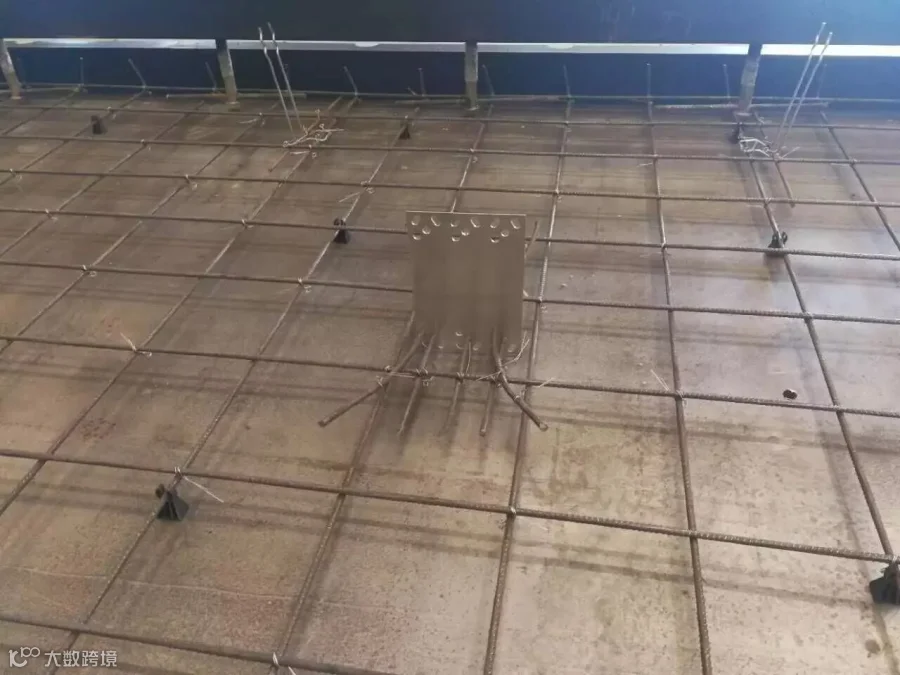

经综合比选，夹心保温墙体中采用哈芬连接件，在保证墙体热工性能的同时保证内外页墙体连接的可靠度。
构件精细化安装定位技术
为确保预制构件吊装精确定位，采用钢套板进行钢筋定位。钢套板以构件厂模具图为准进行深化，钢套板编制单独编号，所有钢筋孔洞采用激光开洞，确保施工精度。

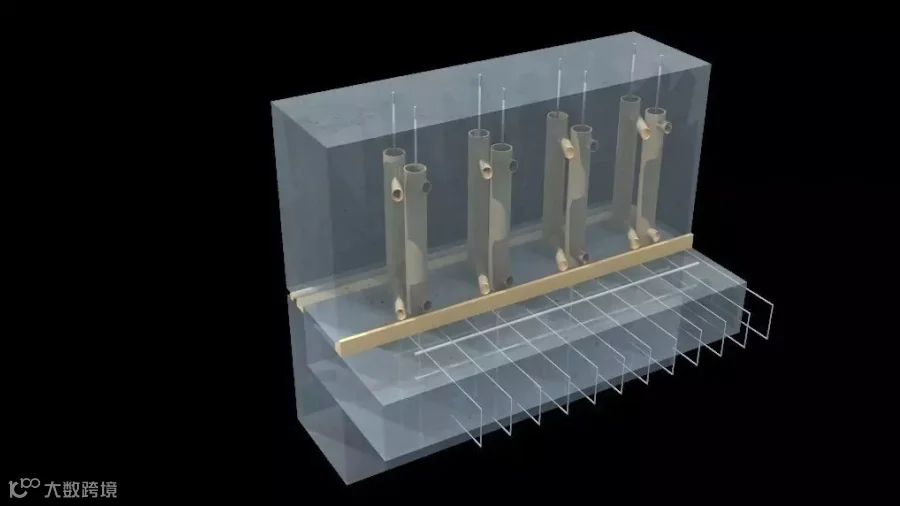

竖向连接大样图

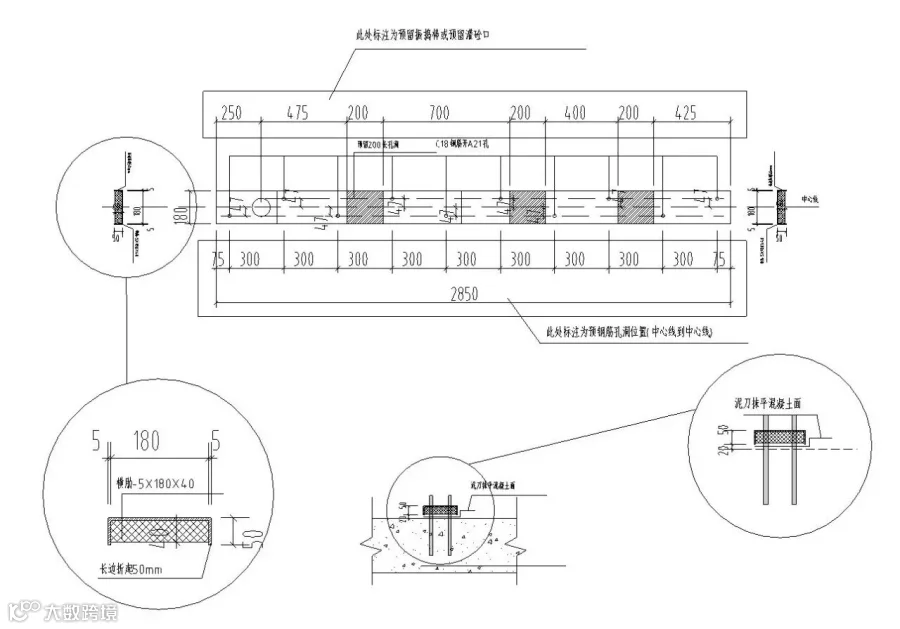

钢套板深化图

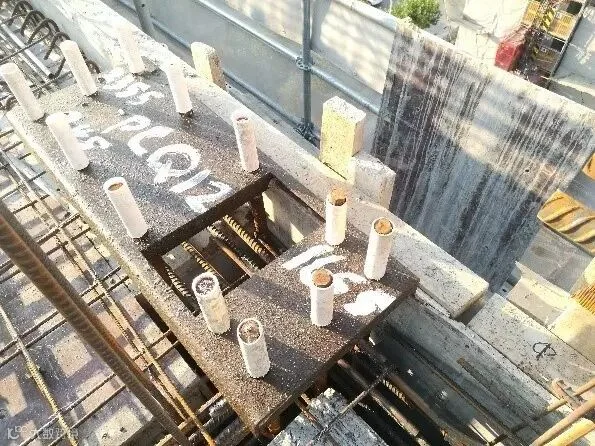

钢套板现场安装
全过程信息化精益建造管理技术
精益建造可视化管理平台V2.0全面上线！平台辅助业主、总包、构件厂实现工业化建筑建造全过程的高效精准管理。

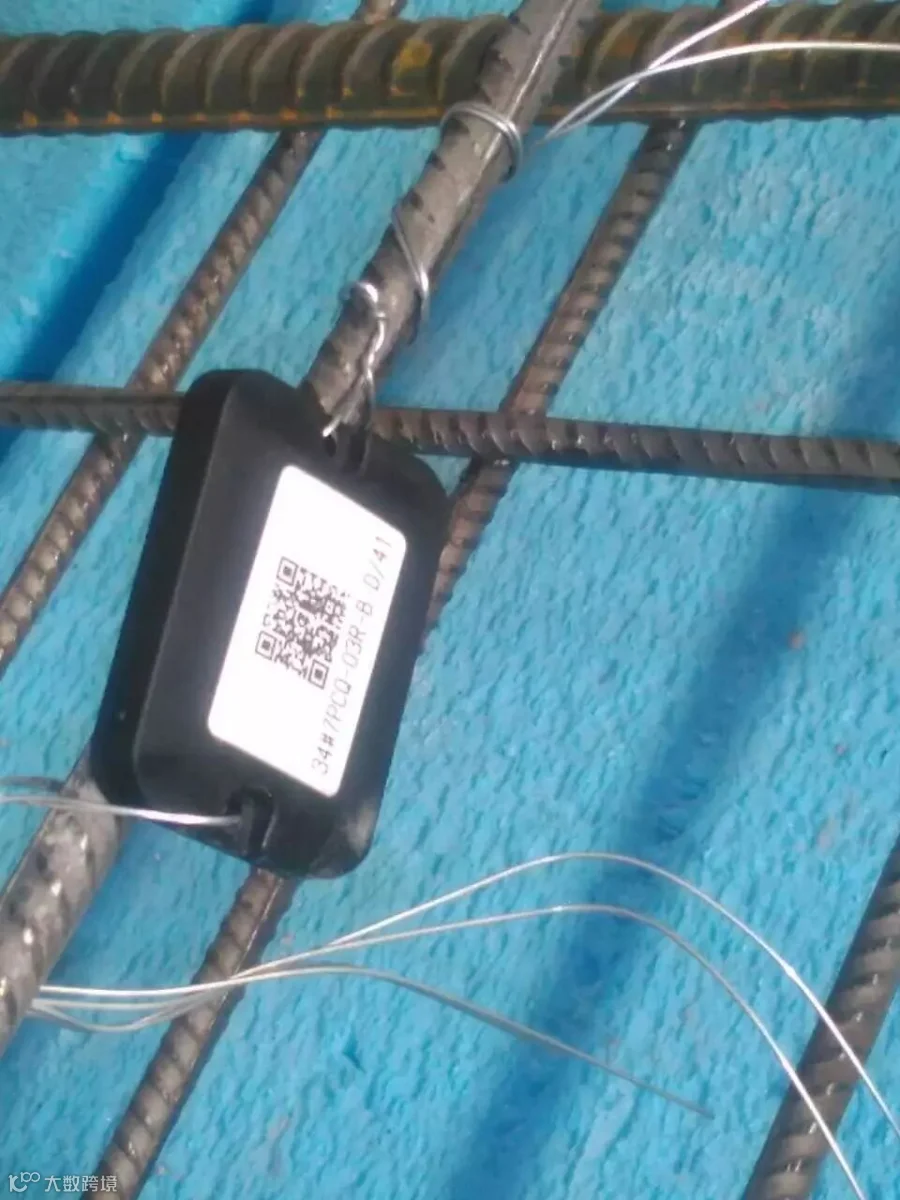

通过在预制构件中预埋RFID芯片实时追踪和反馈构件状态信息。

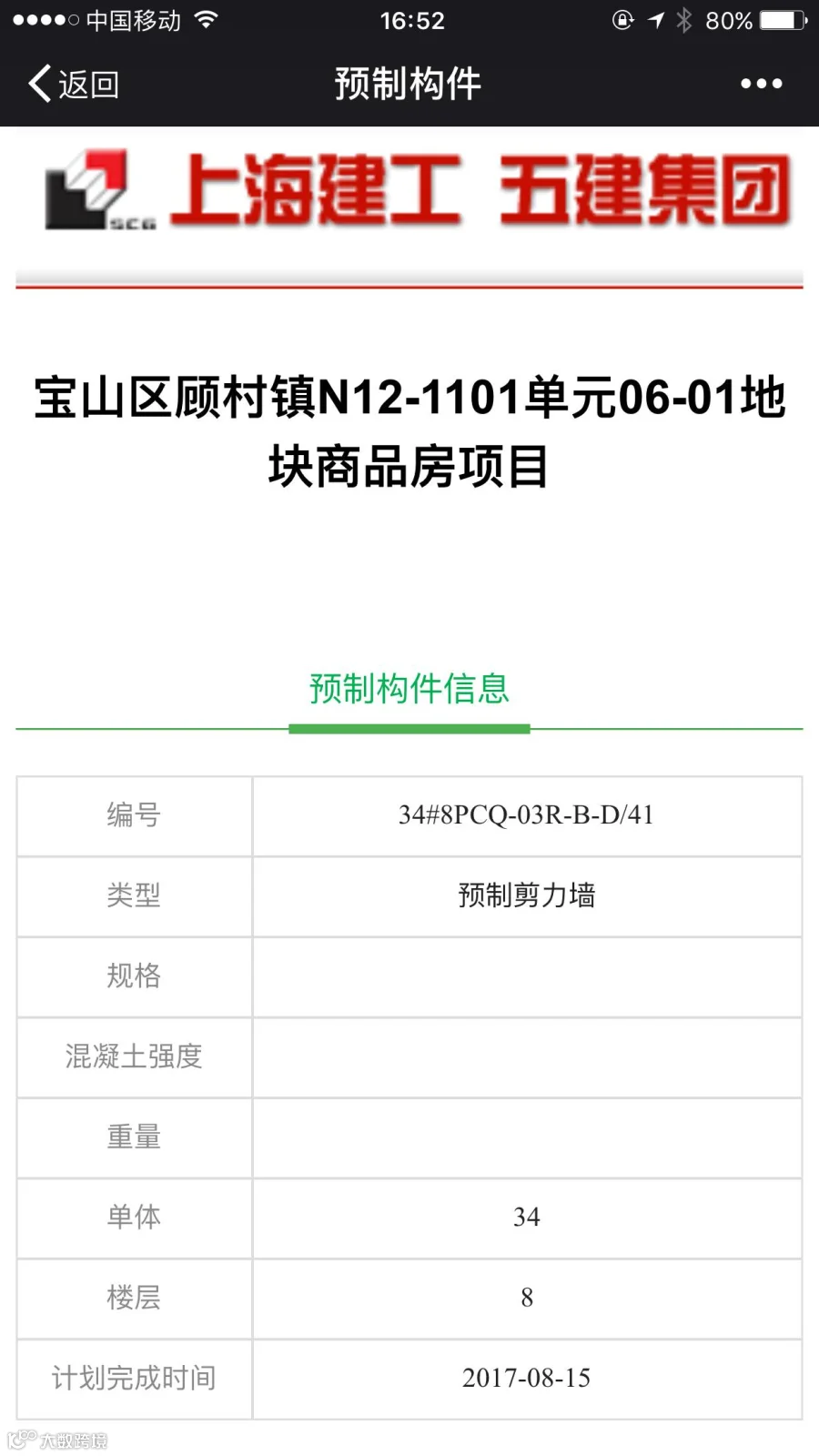

通过平台准确安排构件供货计划。平台集成设计、施工全信息，通过网页或手机，快速查验预制构件验收信息及影象。
轻量化BIM模型上线，实现构件状态可视化，一手掌握最新进度信息。

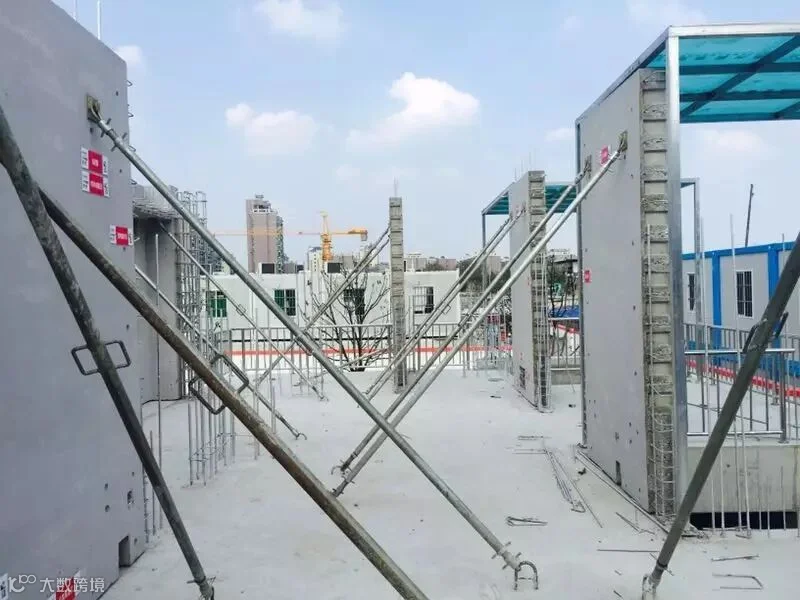

工法楼预制内隔墙安装

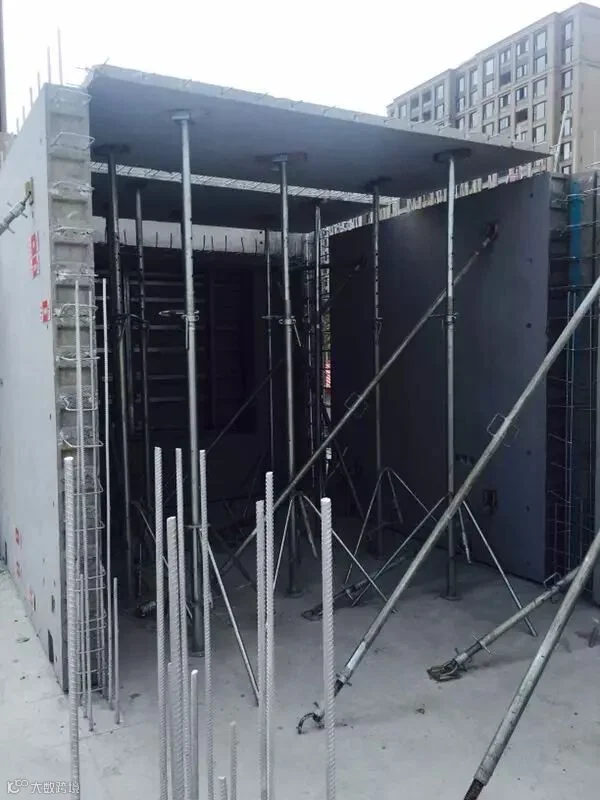

工法楼预制楼板安装
工法楼室内布置

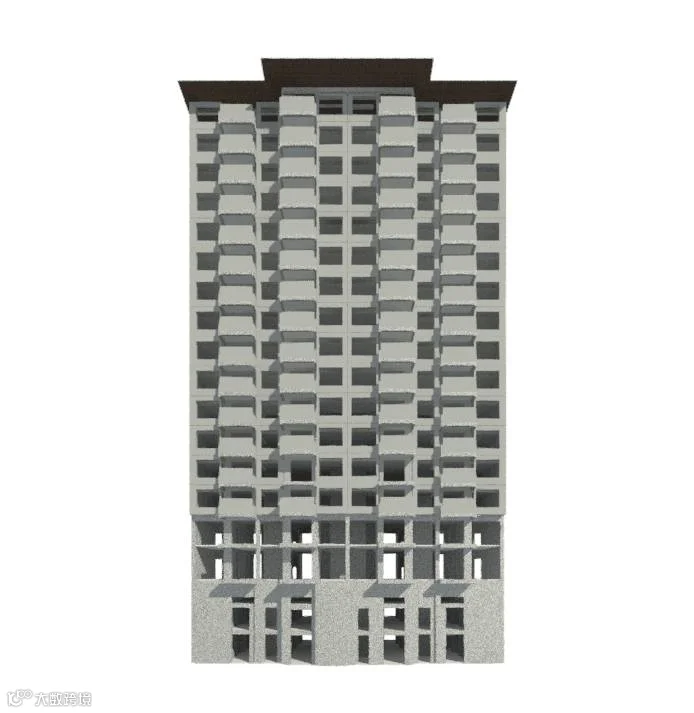

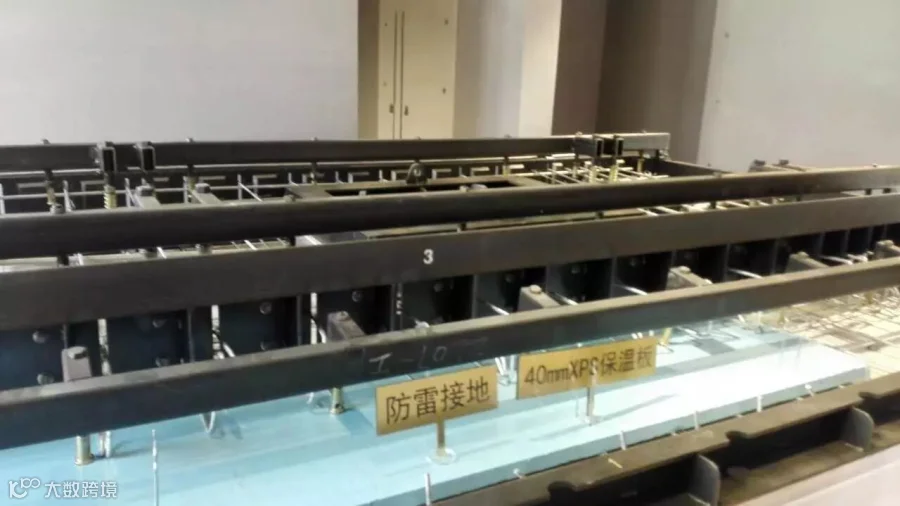

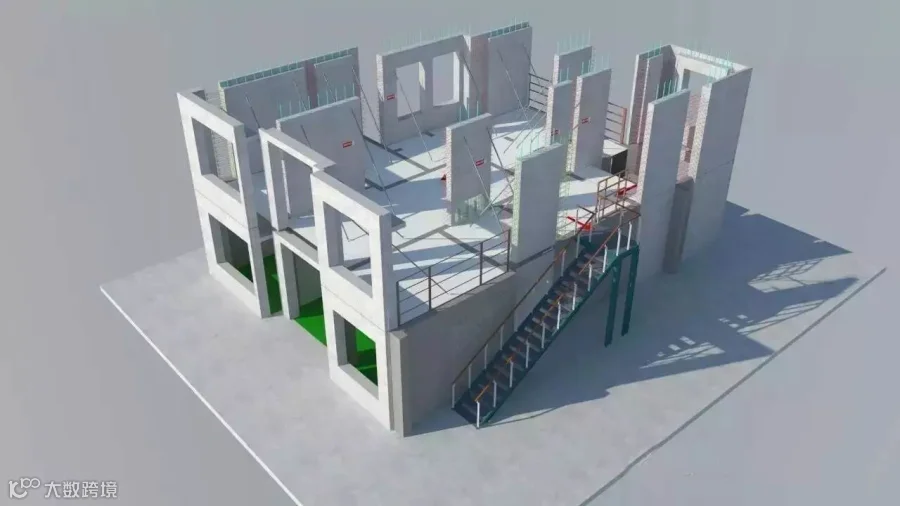

工法楼模型图

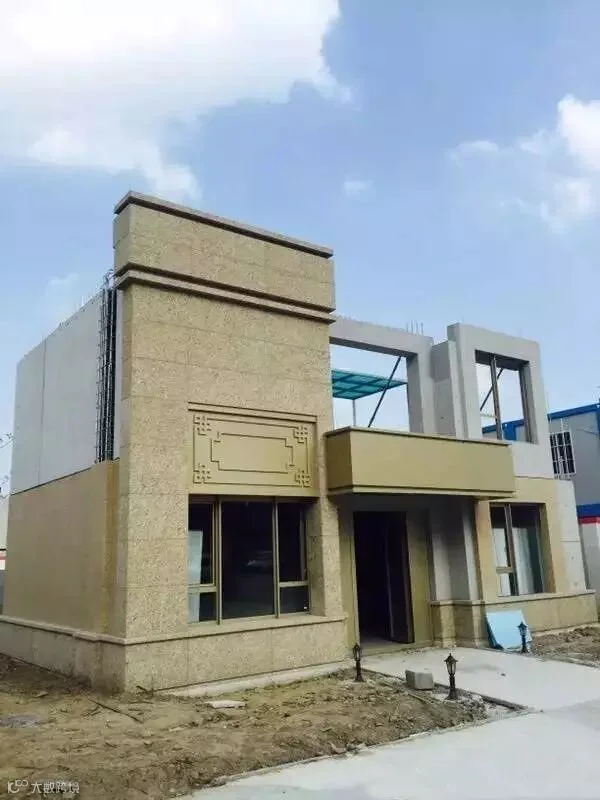

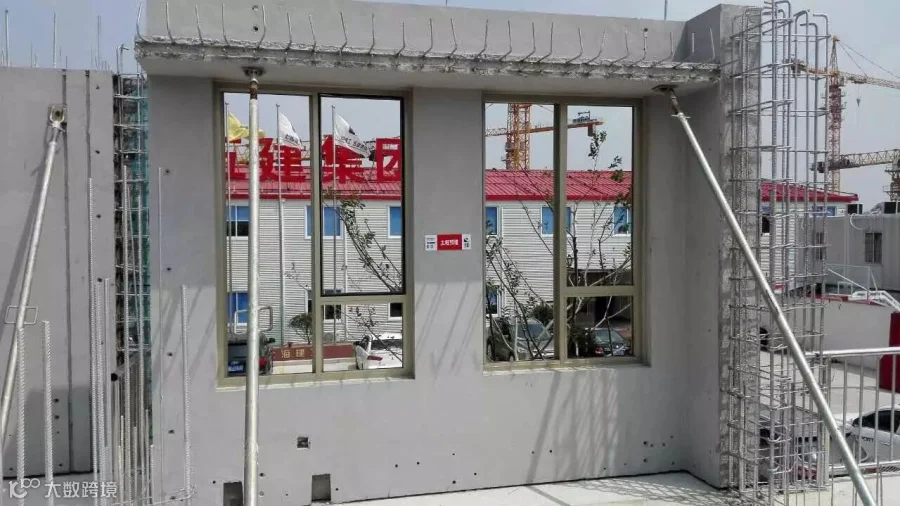

工法楼现场图
