五建集团高度重视科技创新，坚持探索总结BIM技术在建造过程中的应用价值，围绕方案设计、施工图设计、深化设计、施工实施、运营维护等阶段，形成了六大BIM解决方案和四大BIM系统平台。
在五建集团设计院承接的黄浦江沿岸E8E10单元E23-4/E24-1地块BIM全生命周期咨询服务项目上，把基于BIM技术的设计优化与施工应用有效地结合起来，为后续运维工作提供了有力支撑。
项目信息
项目名称：黄浦江沿岸E8E10单元E23-4/E24-1地块工程
总建筑面积：139214㎡
项目类型：是集住宅、宾馆及商业于一体的建筑组群综合型项目

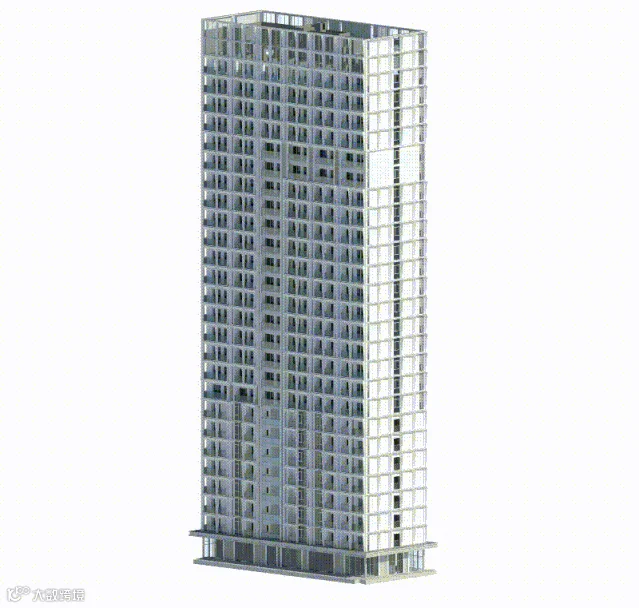

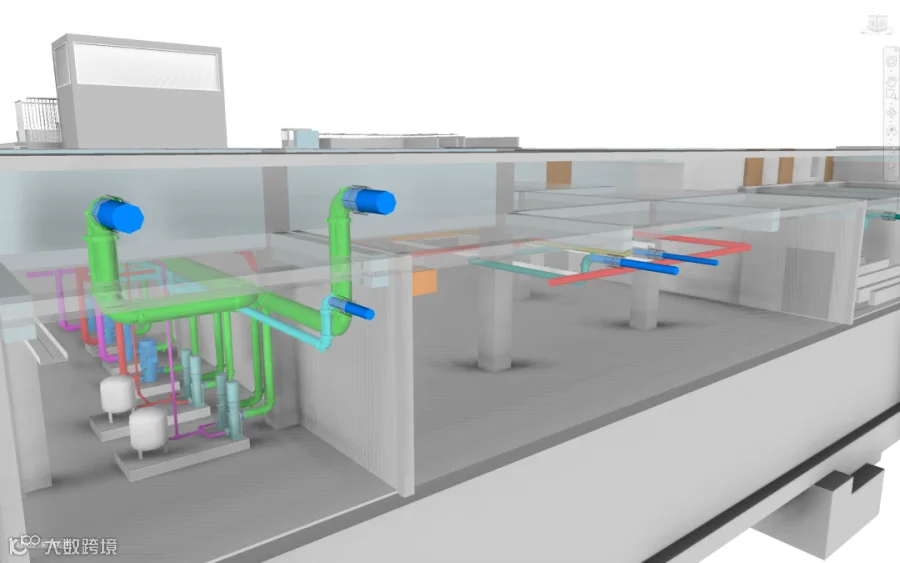

土建机电模型
设计方案比选

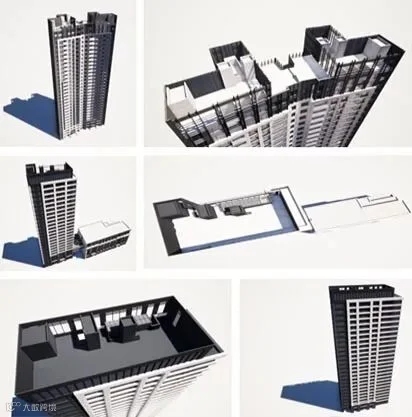

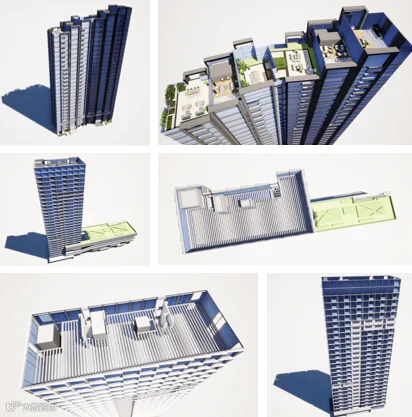

住宅单体外立面方案比选

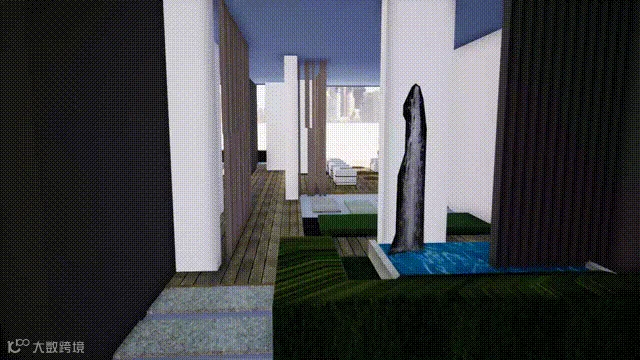

屋面布置方案比选全景图
扫一扫看全景图
五建集团在设计深化的过程中，通过构建BIM模型结合VR技术，形成多个备选设计方案模型，直观高效辅助方案比选的决策。

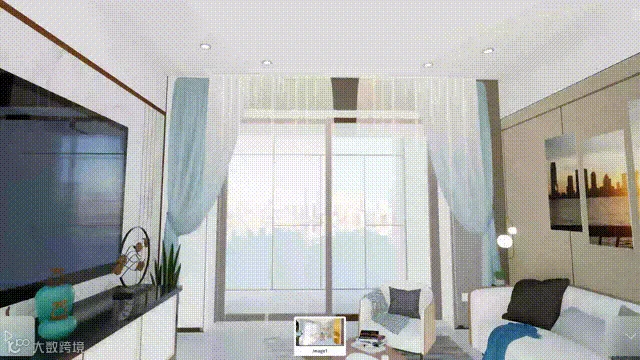

BIM+VR精装样板间展示
运用BIM技术模拟室内户型精装修效果，辅助样板间施工和项目营销。

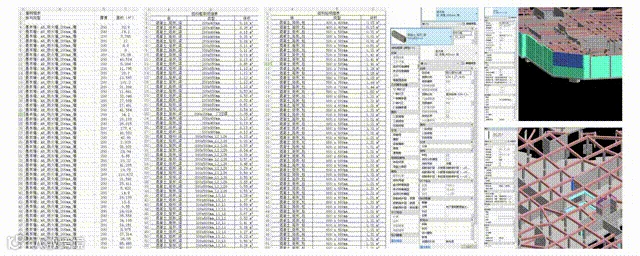

BIM辅助设计概算工程实物量统计
利用BIM模型构件信息自动统计功能进行工程实物量辅助计算，实现了与传统设计概算工程实物量统计的互校互对，有效提高了工作效率。

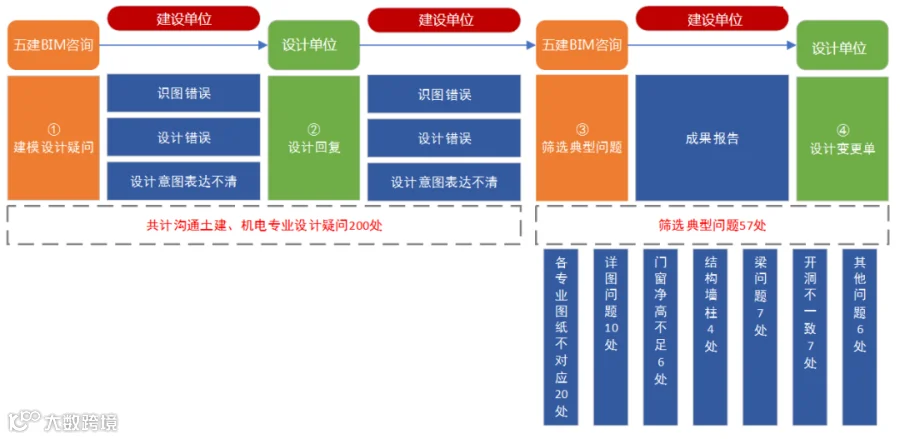

设计疑问量化分析
整合全专业BIM模型进行设计优化工作，提前规避了设计阶段错漏碰缺问题，避免设计缺陷传递到施工阶段，提升设计品质的同时，在一定程度上减少了施工单位的沟通成本，节省了工期。

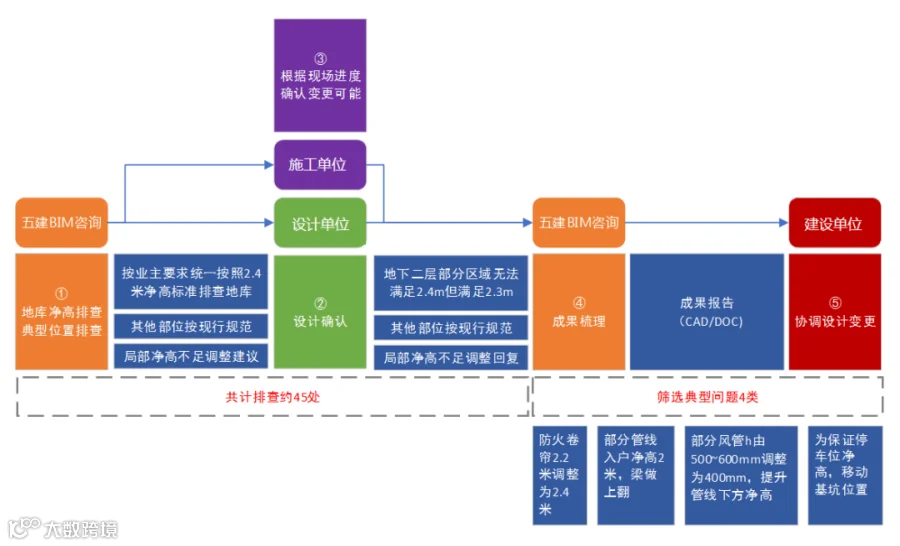

净空优化量化分析
应用BIM技术进行净高分析，重点排查影响地库净高的行车道、停车位及管线错综复杂的典型位置，并提出优化方案。

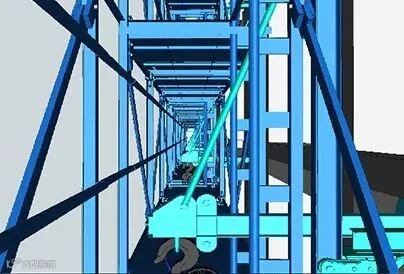

管线综合深化

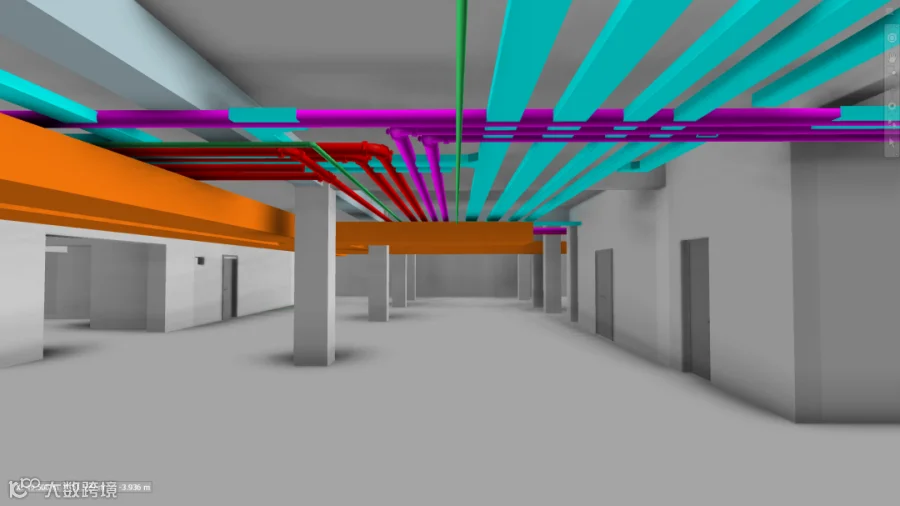

管线综合前

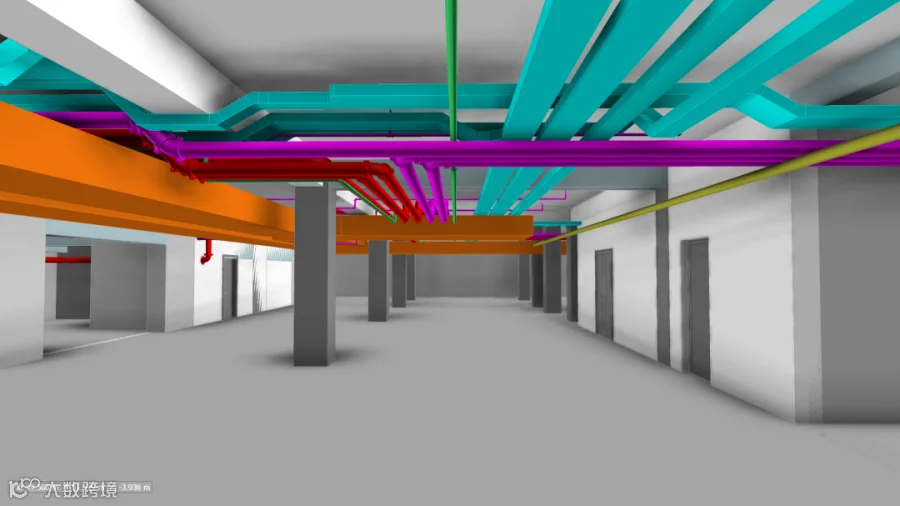

管线综合后
此处为E24-1行车道部位，行车道净高原设计为2400mm，通过BIM技术解决了此处机电管线错综复杂及穿管排布问题，同时优化了行车道净高，优化后行车道净高为2600mm。
BIM正向出图

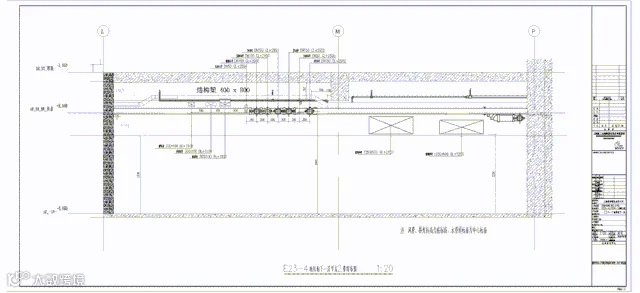

机电安装管综方案图
通过BIM管线综合设计优化后的BIM模型，直接生成二维图纸，用于现场技术交底和指导施工。
机电安装一、二结构预留预埋工作配合

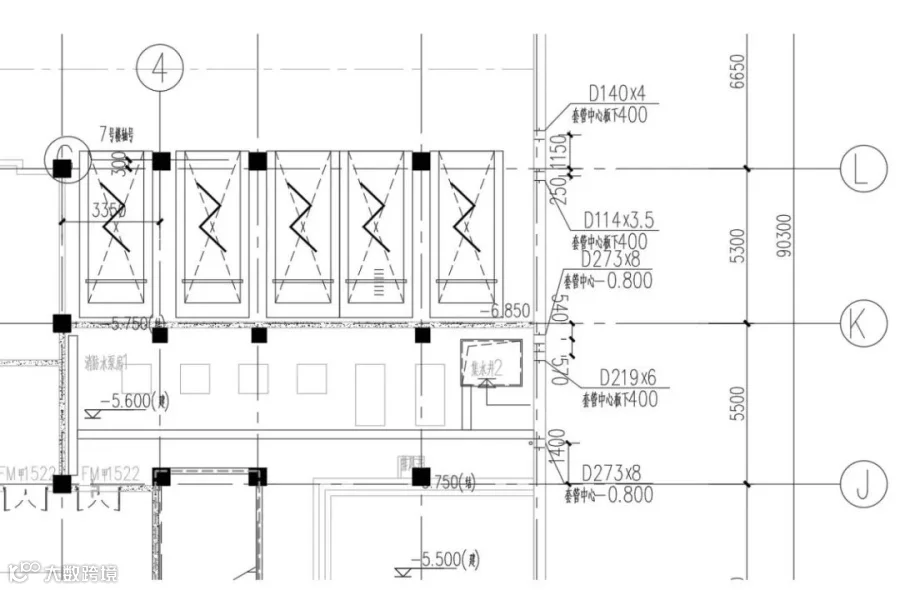

BIM管综模型生成BIM留洞模型
BIM留洞模型正向出图辅助施工
采取模型和CAD结合的方式进行技术交底，提高预留预埋工作的准确性，节省时间，减少后期返工和重复作业，节约成本。

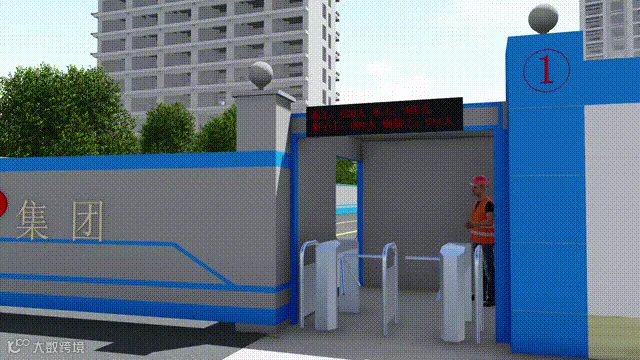

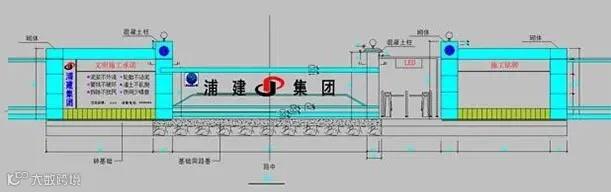

定制项目标准化构件库
应用BIM技术预先对现场安全文明施工构件进行标准化设计和建模，提前优化现场平面布置，规避了安全隐患。

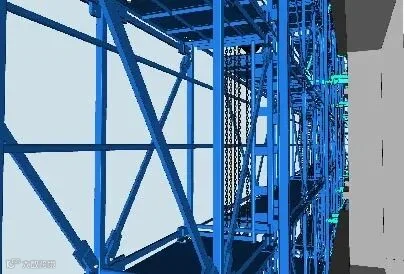

爬架上升工序模拟
利用BIM技术创建爬架工艺节点模型并进行爬架专项施工方案模拟，预先对爬架施工工艺进行可视化交底，规避安全隐患。
工程观摩辅助
运用BIM技术预先对观摩区进行展台布置模拟，为优化布展区域以及观摩路线提供决策。

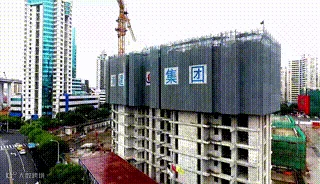

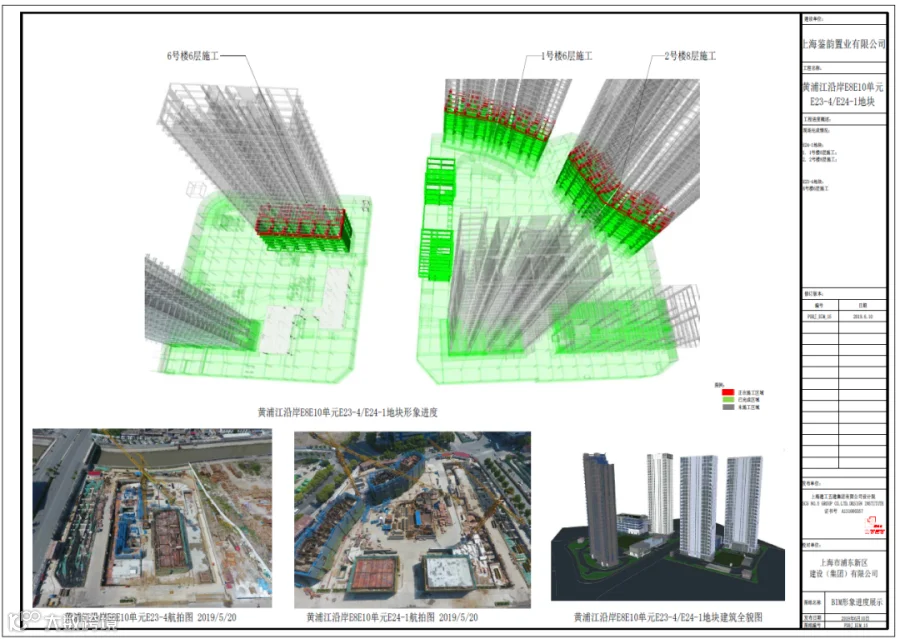

形象进度展示
根据现场实际施工情况，进行BIM模型形象进度展示，简单直观的支持到施工现场会议沟通、工期把控及决策工作。
实时采集现场实际施工进度，全局掌控现场进度情况，辅助项目工期管理决策。
