“建筑是凝固的音乐，音乐是流动的建筑”
它的建筑摄影犹如一首优雅的交响乐
别致的造型犹如一群舞者在翩翩起舞
西岸华鑫
金融中心
漫步在徐汇滨江，我们可以领略江岸的浪漫风情外，由五建承建的上海西岸华鑫金融中心建设项目，也因此成为上海徐汇滨江地区的最新地标。

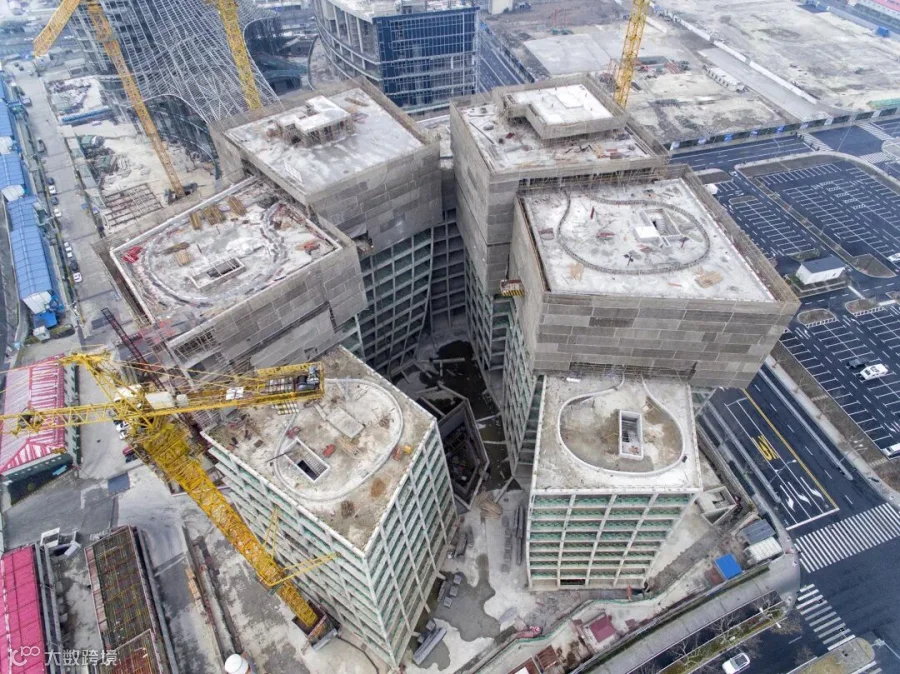

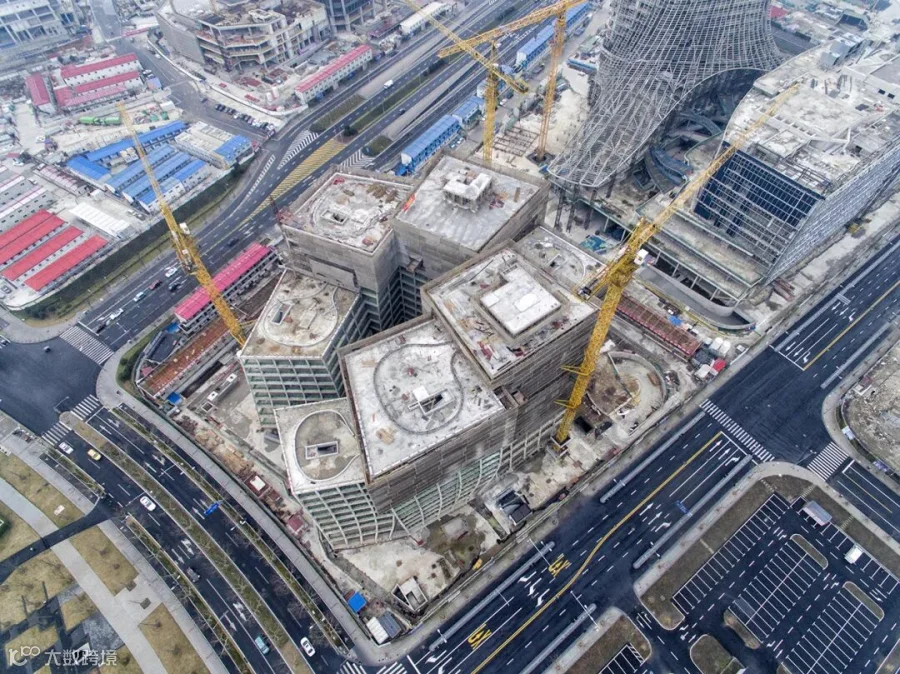

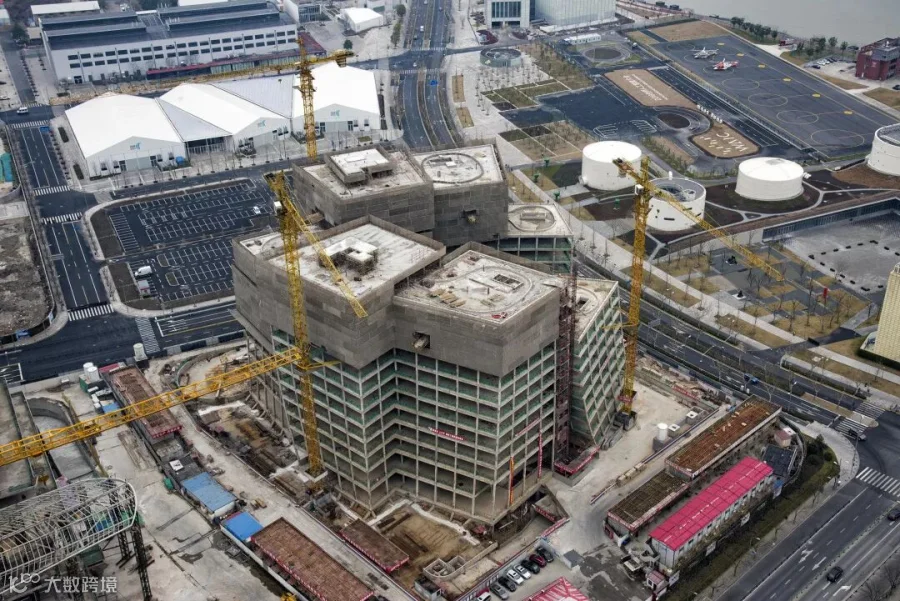

西岸华鑫项目由7幢相互连接围合而又相对独立的建筑组成，结构异型、体型复杂。
该项目系出名门，设计师是普利兹克奖得主妹岛和世。该项目也是她在中国的首个大型公建作品，是集办公和商业为一体的崭新形态的综合设计。项目基地面积为14411.8平方米、总建筑面积约93853平方米（其中，地上面积约57853平方米，地下面积约36000平方米）；由A、B、C、D、E、F、G楼共计7个建筑体块组成，并围绕中庭呈环形布置，从8层至14层不等、最高高度为60米。
7栋单体外立面均存在一定的内、外倾变化，并形成B、C楼和E、F楼从“下部分离到上部结合”的独特现象。

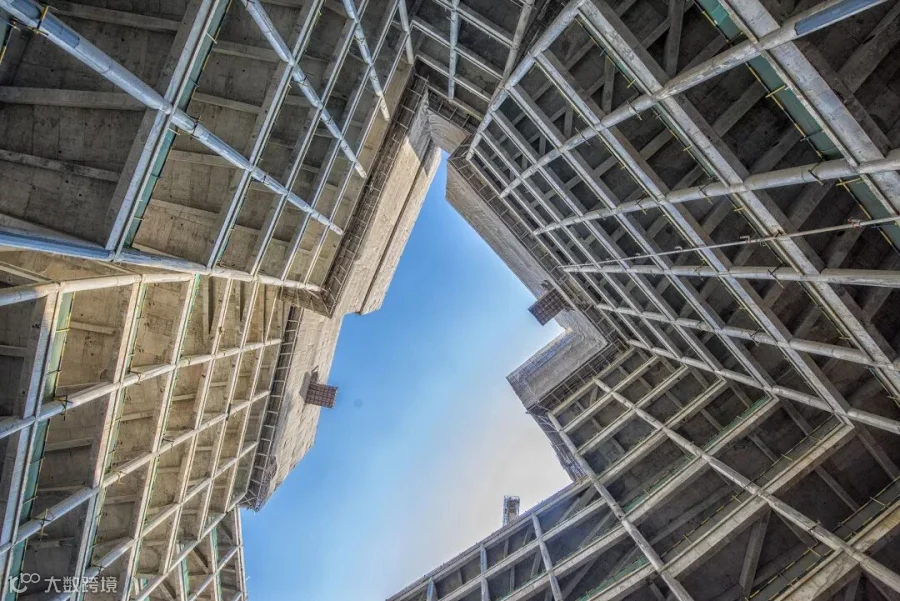

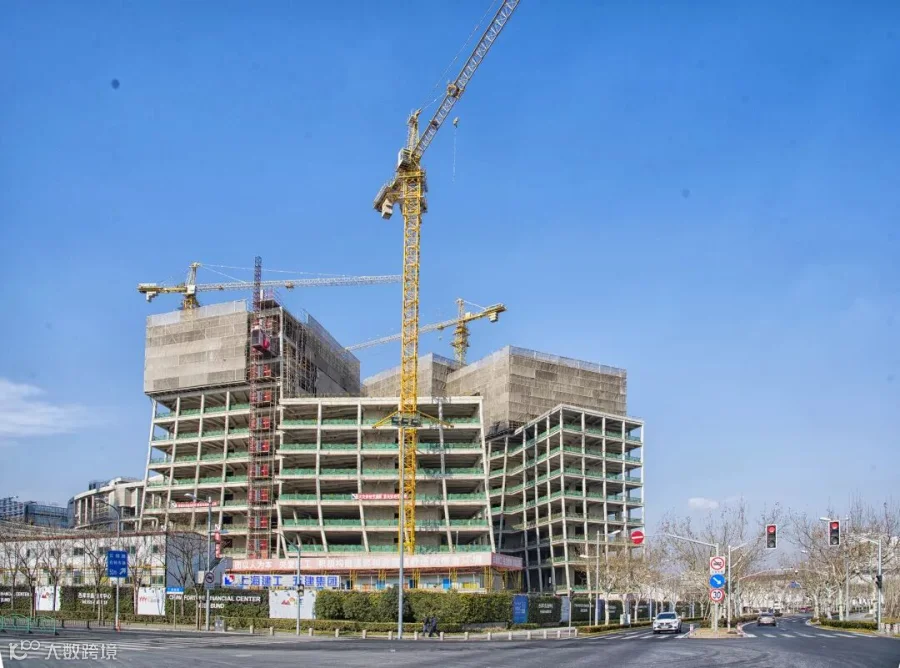

整个项目的各单体结构特别是外框架柱均为斜圆柱，且各框架柱倾斜方向及角度均不相同。同时各立面均为无规律曲面变化，单体立面还呈现外倾、内倾及先外倾后内倾等多种情况。整个项目共有1359根斜柱，没有一根柱子是完全垂直的，也没有一个柱子的倾斜角度是一样的。柱子的倾斜角度从65度到89度，越往上越接近垂直。此外，为配合不同角度的斜柱，即将上挂的上万块玻璃幕墙也没有一块是相同的。为了让扭曲的建筑形态更显轻盈，整个结构体系尽显“细柱薄梁”的设计理念，斜柱更是采用了较难施工的劲性钢筋混凝土结构，而非更易造型的钢结构。
为了确保“细柱薄梁”复杂建筑体型的实现，项目部依托五建核心优势之一的BIM技术，建立了传递复杂测量数据的“B+”平台，完成了以BIM技术为基础的跨专业深化设计，优化了钢筋梁柱节点、幕墙埋件等内容，有效提升了工程一体化水平。

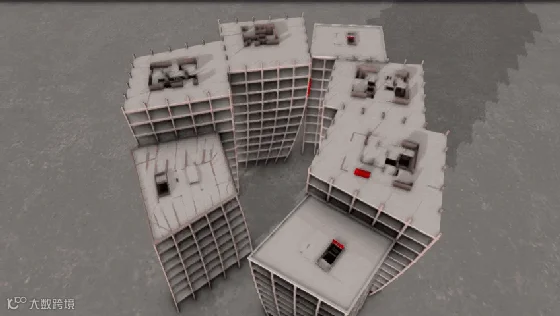

为了更精确的反应现场建筑结构，BIM技术小组将模型精度从LOD300提升至LOD400，并加入了钢筋分布，有效减少了钢筋与钢结构碰撞，提升了施工效率，也为日后的运维留下了精确的模型数据。
针对聚焦异型旋转扭曲建筑的测量定位难题，项目部通过开展异型混凝土结构一体化施工的技术研究，建立了基于BIM的跨专业三维测量体系，解决了异型柱模板的三段式设计施工安装、异型柱排架支撑体系的设计及运用、扭曲立面的脚手架优化及施工等技术难点。
为解决大量非标异型结构的制作施工难题，项目部以模块化和标准化建造为思路，创新研发了小截面焊接装备、三段式一体化模板等技术，保证了施工质量和节省了建造费用。
据介绍，围绕该工程共申请了10专利，获评2018年度上海市优秀项目管理成果二等奖，形成的科研课题《基于三维测量体系的扭曲旋转混凝土艺术建筑一体化建造技术》日前已通过以叶可明院士为组长的行业专家组的课题验收。
