打造出光线细腻的ETFE钢膜结构风雨操场——上海工程技术大学风雨操场投入使用

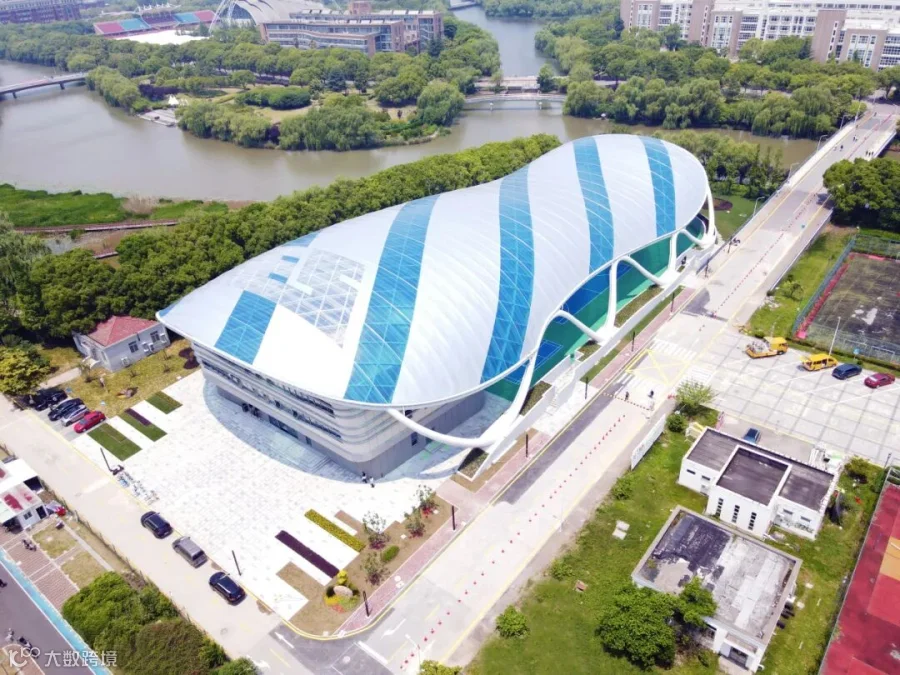

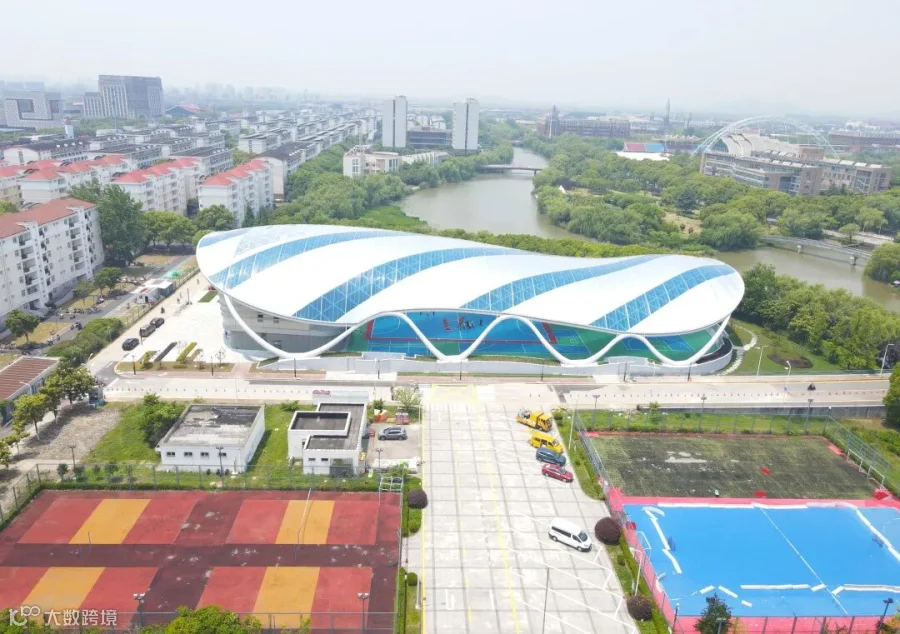

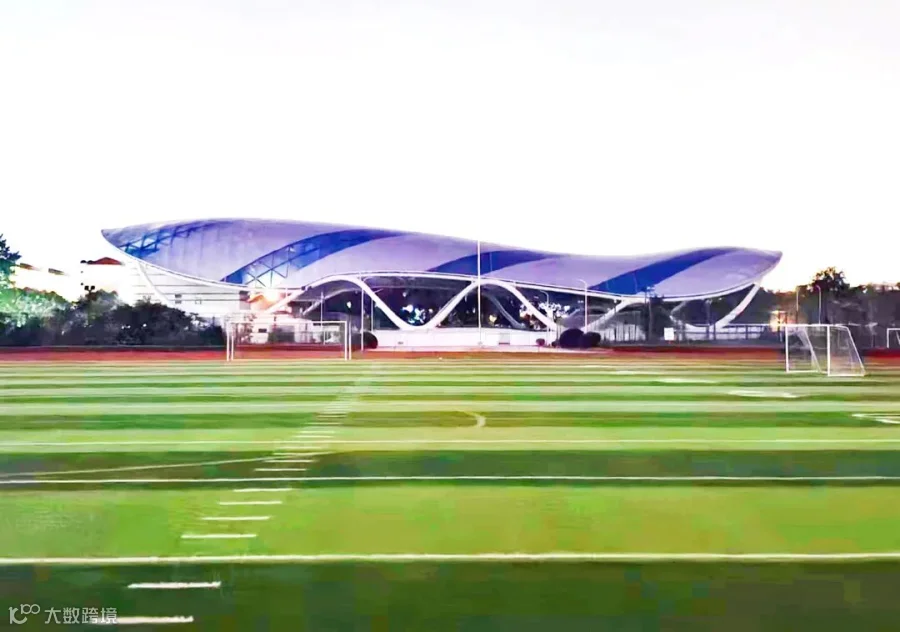

项目总建筑面积8800平方米，为地上建筑，主要新建1座风雨操场，包括体育附属用房和体育运动场地（场地覆盖膜结构），并实施相应室外总体等。钢结构采用双曲面异形单层网壳造型，跨度为50米，长度119.14米，最高点高度22.5米，网壳遍布共722个圆柱形毂节点及钢梁组成，铸钢件最大单件重量超30吨。场馆造型如同稳步向前的运动鞋，其多彩多姿的设计充分展现了青春的活力与拼搏进取的体育精神。建成后，场馆轻盈而富有弹性，透光环保，成为大学园区的一道美景，同时满足了学校体育事业长期发展的需求。

风雨操场采用单层双曲网壳结构，这种独特的造型在设计和施工上存在较大难度，需要特殊的施工工艺。五建人秉持上海建工的“奋斗者精神”，敢于攻克难题，凭借先进的技术、专业的团队和一流的服务，赢得了来自瑞士的国际大体联赛事考察组等各方领导的高度肯定。

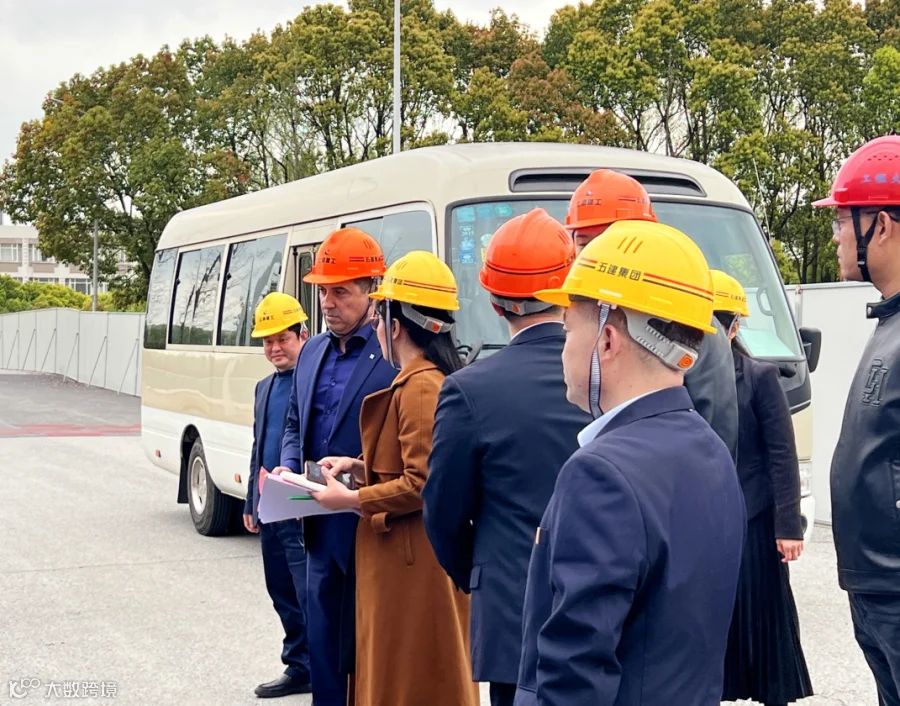

大体联考察团视察项目

在项目建设过程中，项目部克服解决了大跨度多曲面网壳钢结构深化加工难度大、校内施工吊装场地狭小、大重量异形铸钢件厚板拼接焊接节点复杂等难题，分块吊装整体拼接实现新突破：通过tekla及3D3S同步建模加工，减少复杂铸钢件加工精度误差，并对于不同毂节点进行支撑托架高度深化调节，为减少整体拼接过程累计误差数据提供了有力支撑。

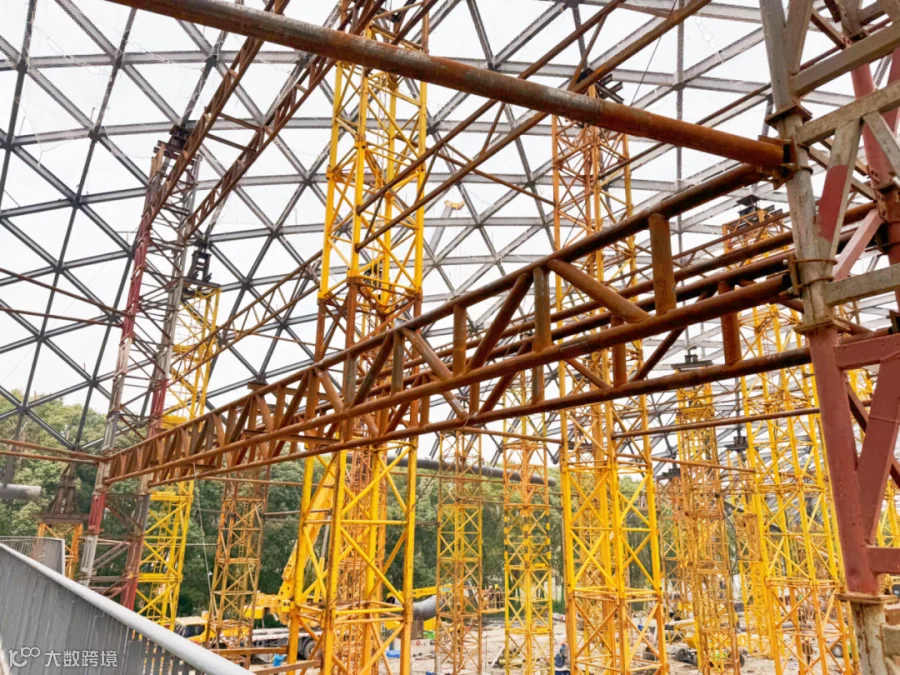

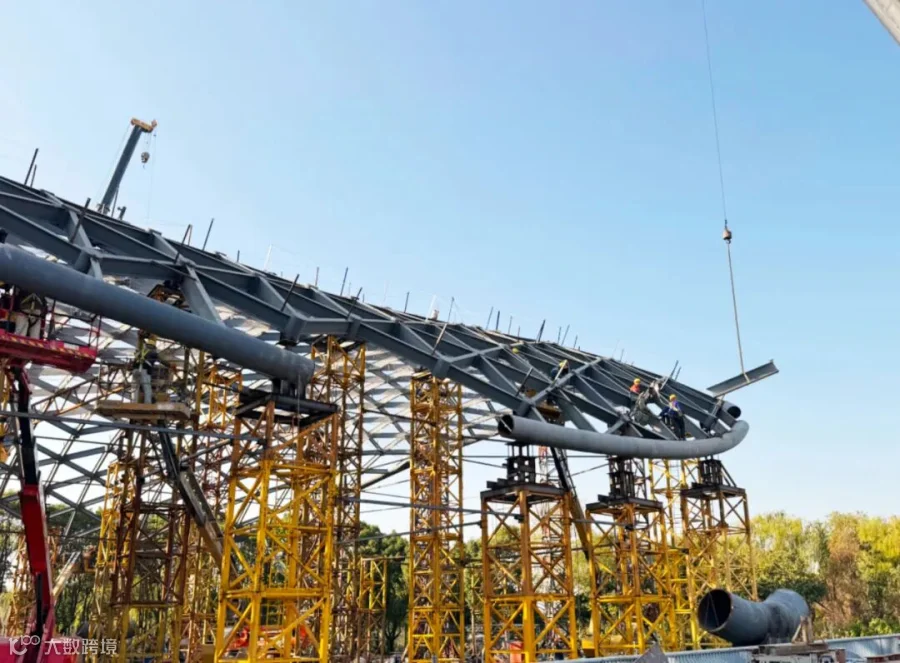

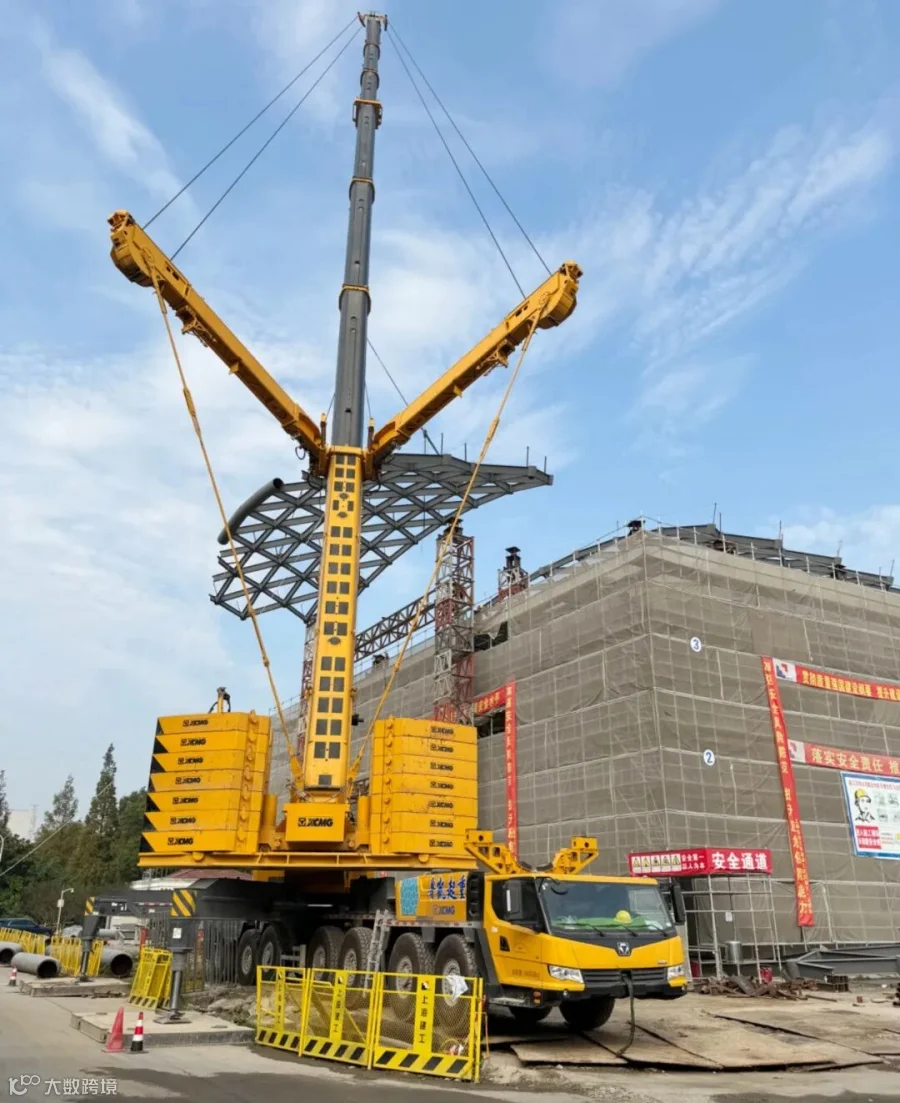

吊装过程

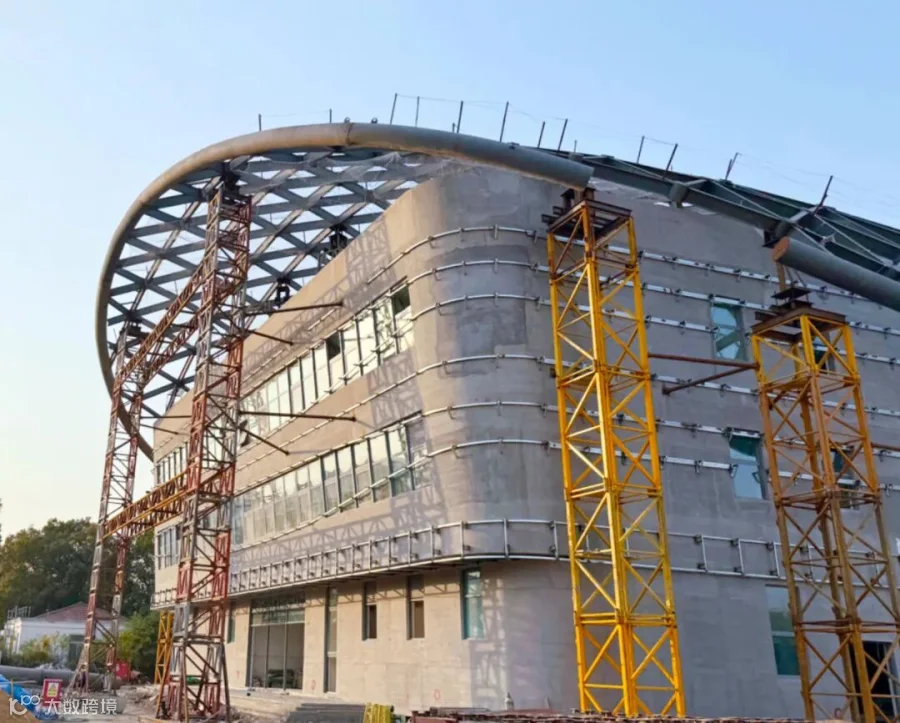

项目部与钢结构技术资深专家组建专项技术小组，明确“分块吊装拼接、及时形成稳定单元”的总体技术路线，在学校原有狭小操场环境内，分别使用了500T、300T汽车吊，实现了吊装半径在18~22米之间的分块分区域跨外施工，总体负载率均控制在80%以下，确保了施工作业安全可靠。

钢结构施工图

针对铸钢件超5厘米厚板的定位焊接关键质量问题，提前与设计院确定焊接顺序，做好焊接工艺评定，并选派船体焊接作业专职焊工进行厚板连续焊接作业，确保焊接质量稳定可靠，最终焊缝探伤检测全部合格。网壳结构形成整体并卸载完成后，经第三方检测，整体网壳自重变形2厘米，满足设计要求，为顺利交付学校举办赛事使用奠定了基础。

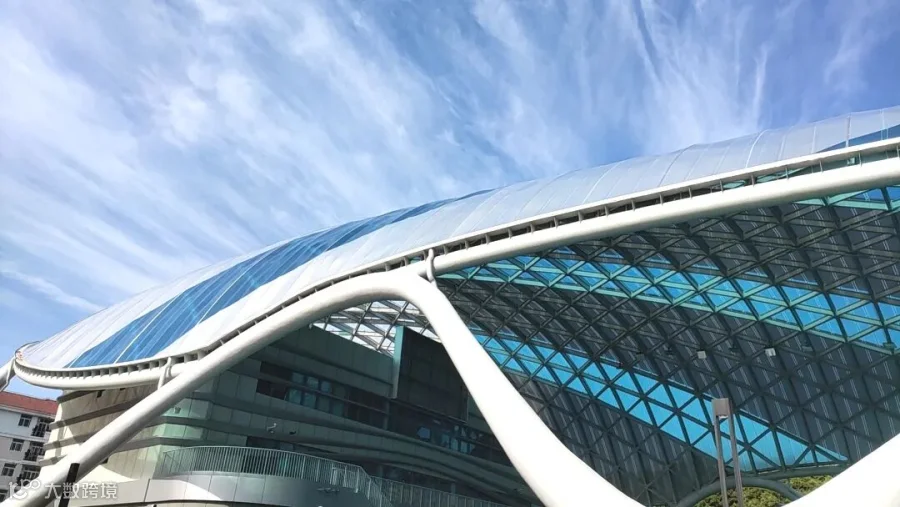

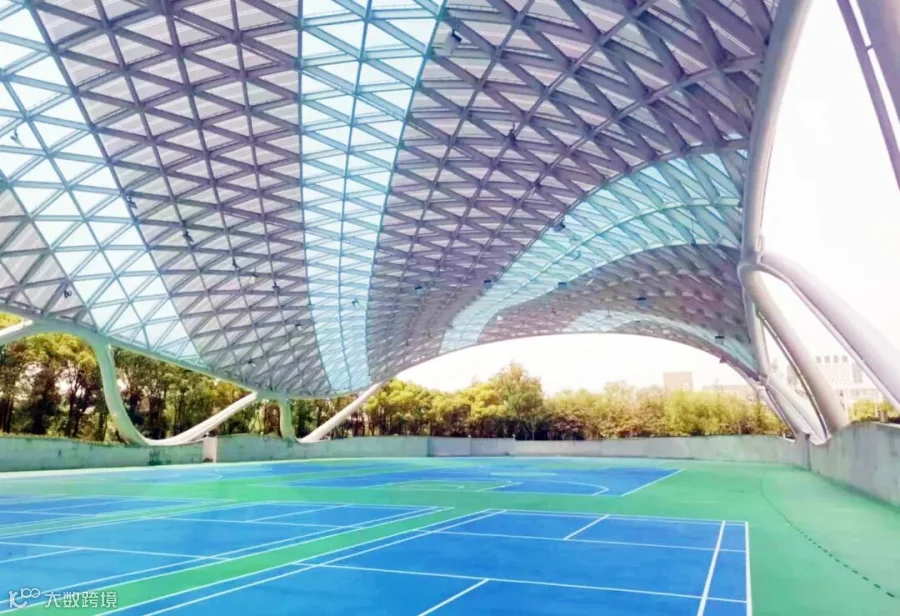

膜面观感实景图

场馆的天幕采用250微米厚的ETFE膜材，这种膜材具有银色和蓝色镀点，全部选用意大利PATI品牌进口。该膜结构面积约为7000平方米，而其承重的钢索则使用不锈钢304材质。本工程的索膜结构跨度达到了近52米。由于整个钢结构屋面系统采用独特的单层网壳异形结构，其形状复杂且不规则，尤其是在边跨处弧度变化显著，这给膜材的安装带来了极大的难度和风险。经过全面评估，决定采用登高车配合在网壳结构上方布置的生命线来进行膜材的安装施工，这样做保障了施工人员的人身安全。穹顶部分，利用ETFE膜材的轻质和柔韧性，轻易形成了预制的造型。这种透明的ETFE膜结构穹顶不仅能防风避雨，其良好的透光性也为体育赛事提供了充足的自然光，实现了节能减排，同时减少了对赛事照明的影响，营造出一个轻盈而透明的空间环境。
