低功耗、高精度交直流自复式过欠压控制原理与策略
作者:张启东 西安电子科技大学 集成电路学部 副教授
西安矽源半导体有限公司 总经理
1
简介
在国家标准 JB/T 12762-2015 中,自恢复式过欠压保护器,简称 OUPA,是指“能自动检测线路电压,当线路中过电压或欠电压超过规定值时能自动断开,当线路电压恢复正常时能自动闭合的装置"。该标准同时规定,自复式过欠压保护器,额定电流优选值为10,13,16,20,25,32,40,50,63,80,100,125A,额定电压优选值为 230V/400V,额定频率标准值为 50HZ由此决定了该产品主要适用于家庭及商场配电(单相 AC230V,三相四线 AC415V)的线路中,作为过电压、欠电压、断相、断零线保护用。

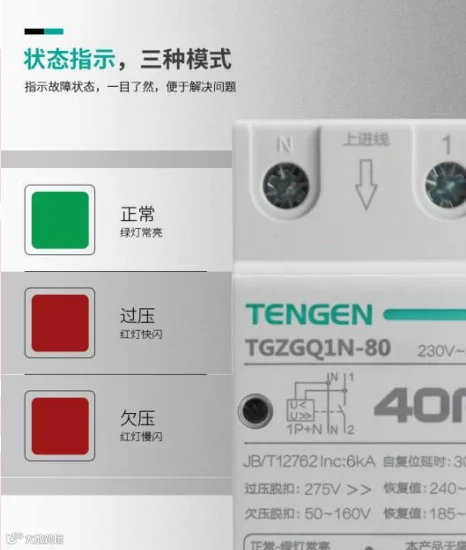

图1 自复式过欠压产品
随着我国电网质量不断的提升,供电的稳定性、停电时间长短、停电区域面积,有着严格的考核电网本身出现过/欠压的概率可以说是比较低了。但电网波动还是存在的,比如夏季用电高峰期,大家集中使用空调等设备时,会出现电压偏低的情况。这个时候,虽然部分家用电器本身设计有过欠/压保护电路,或者有些电器允许很宽的工作电压范围。但是家用电器长期在低电压下运行,势必对电机本身造成损坏,影响产品的使用寿命。再比如,偶然因为小区的变压器或者配电室故障引起的停电事故等,在停电的一瞬间,电压是比较高的,这个时候家里的电器最容易损毁。况且并不是所有家电都具有很宽的工作电压,而自复式过欠压保护器主要安装在住宅分户箱进线总开关处,保护的是整个线路,也就是电网中过/欠压情况发生时,避免给家里的各种用电设备造成损坏。
2
自复式过欠压工作原理
自复式过欠压保护器,是带有芯片计算的,是一个反时限保护,在不同的电压下,有不同的延时保护值。我们查阅了国标JB/T12762-2015中,第8.5条,该条款明确指明了过欠压保护器在不同电压等级下,应该在多少秒内是不动作的,多少秒内是必须动作的,特别是在备注里,要求过欠压保护器能够承受 440V的过电压并且可靠动作,这一点一般产品比拟不了。

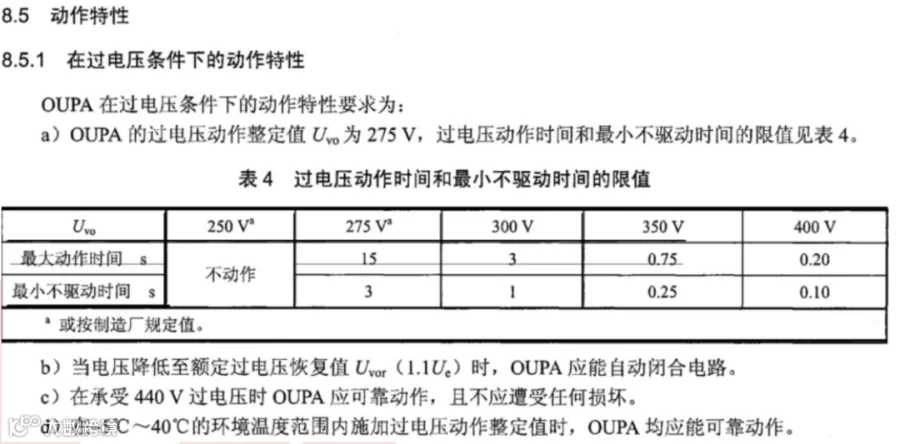

图2 国标中过压反延时特性
自复式过欠压当前性价比较高的电路如图所示,由电压值及相位检测部分、电源供电部分、 运算及外围部分、报警和指示部分及继电器开关部分组成。
图3 自复式过欠压原理框图
继电器的选择直接影响供电电路。继电器目前有两种选择:普通型和磁保持型。磁保持继电器正常工作是靠磁场吸合,线圈不带电,无功耗,节能环保。而普通的继电器,正常工作要靠通电线圈吸合,平均功耗约 2W!我们简单算一笔账,假设大家都选用某 D 品牌的优质产品, 与一般产品比,单只产品每月可节约 1.44 度电,每年节约 17.28 度电,按照市场总需求 300 万/只/年,电费 0.5元/度预估,可为全社会节约电能 5184 万度,折合人民币 2592 万!
计算公式 如下:
单只产品每年节约电能:
2W * 24h * 30天 * 12月=17.28 度
300万只产品每年节约电能:
17.28度 * 300万只=5184 万度电

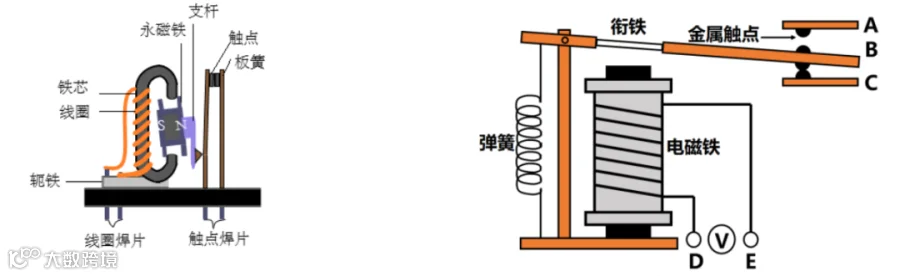

a 磁保持继电器 b 普通继电器
图4 继电器原理
3
自复式过欠压核心模块设计策略
如前所述,继电器的类型对电源供电部分的设计具有重要影响。
3.1 磁保持继电器电源供电设计
如前所述,磁保持继电器只有在开关切换时会产生功耗,其他时间只有监控部分工作。为此,电源供电设计时只考虑磁保持驱动时所需要的供电,且多数采用大容量电容来实现,如图 5 所示。

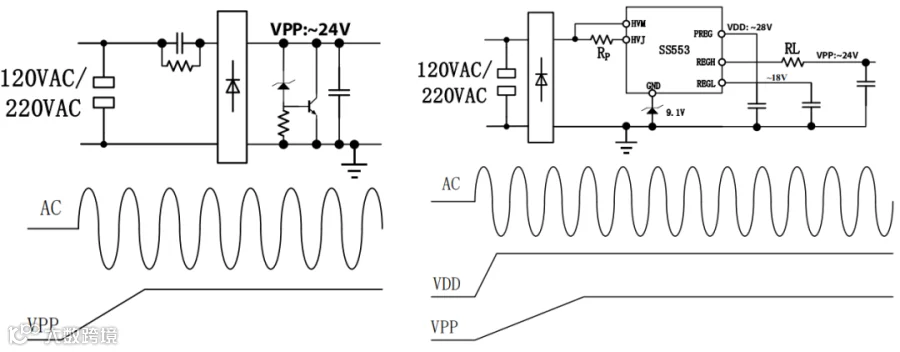

a 电容降压 b 高压线性电源
图5 磁保持继电器供电电路
图 5(a) 中采用的是电容降压方法,这种供电方式可实现普通和磁保持两种继电器的供电,较为常用,但是因高压电容(安规或 CBB)在长期工作后会出现衰减问题,设计时需要预留足够的余量。图 5(b)为矽源半导体研发的专用线性电源芯片,通过外围稳压二极管可实现不同工作电压磁保持继电器的需求,同时提供快慢两种电压,满足采样电路和功率电路不同上电时间需求( VDD用于给检测电路供电, VPP用于给继电器供电)。
3.2 普通继电器电源供电设计
普通继电器的应用,需要能够持续为继电器提供 30mA 左右的供电电流,为此除了图 5(a)中的供电方案外,还有图 6 中的两种方案。

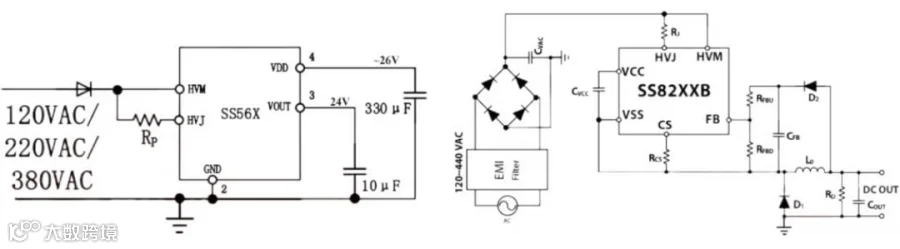

a 专用继电器供电芯片 b 非隔离 AC-DC 电源
图 6 普通继电器供电电路
图 6(a)为矽源半导体研发的开关节能型电源芯片,可实现 24V±5%精度的输出电压,在全波整流时,可实现持续 50mA 的供电电流,半波整流时可实现 30mA的持续供电电流,且这种方案外围电路简单,成本较低,且能够抑制 ±4000V 的浪涌测试。图6(b) 同样为矽源半导体研发的浪涌抑制型非隔离 AC-DC 芯片,可实现 24V,100mA 的持续供电能力。两种方案均可满足普通继电器长期有效工作的基本要求。
3.3 电压检测设计
自复式过欠压最核心的一个指标就是电压,电压采集的精度直接决定了过欠压产品的质量和性能等级。电压的采集主要通过分压电阻来实现,如图7所示。

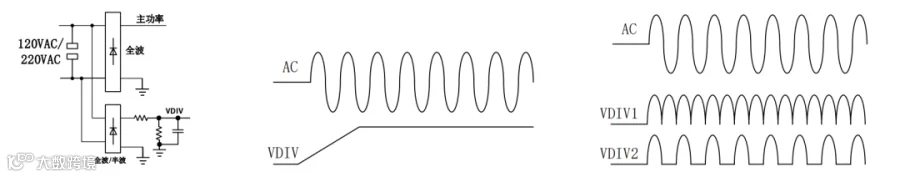

a 电压检测电路 b 分压检测 c 峰值分压检测
图7 电压检测策略
图 7(a)为电压分压检测具体实现电路,分为主功率和检测两部分。主功率因为有较大功率,会在路径上形成压降,对电压采样精度会有影响,因而独立一路整流支路作为采集,精度和稳定性更高。分压滤波方面,目前采用单片机实现时多采用图 7(b) 的 RMS 滤波形式,在分压电阻下端并联一个较大的滤波电容,形成一个 RMS 积分和采集过程,但是这种方式会有电压检测延时,且随着电容的衰减会产生较大误差,因而设计时需要留足余量。图 7(c) 为峰值检测方式,这种方式检测输入电压的峰值,速度快而且精度高,但是这种检测方式算法较为复杂,矽源半导体的 SS513X采用的是峰值检测方式。
4
自复式过欠压电路方案
自复式过欠压主要应用于 220V家用场景,电压工作范围在 90VAC~400VAC。同时考虑磁保持和普通继电器的应用方案,需强调如下关键点:
1.磁保持继电器因运输过程中或震动情况引起继电器状态无法确定,需要在上电 40ms 时间内完成继电器处于关断状态的处理;
2.自复式过欠压产品需要保证长时间工作而不出现安全隐患,需要对电源供电电路长期可靠性做充分评估;
3.普通继电器长时间工作于欠压或过压状态时,继电器线圈能否长时间工作的充分评估。

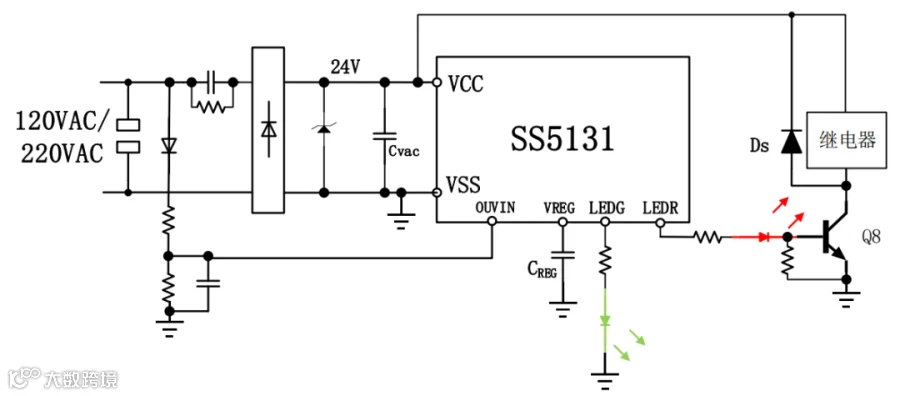

图9 普通继电器+电容降压 自复式重合闸

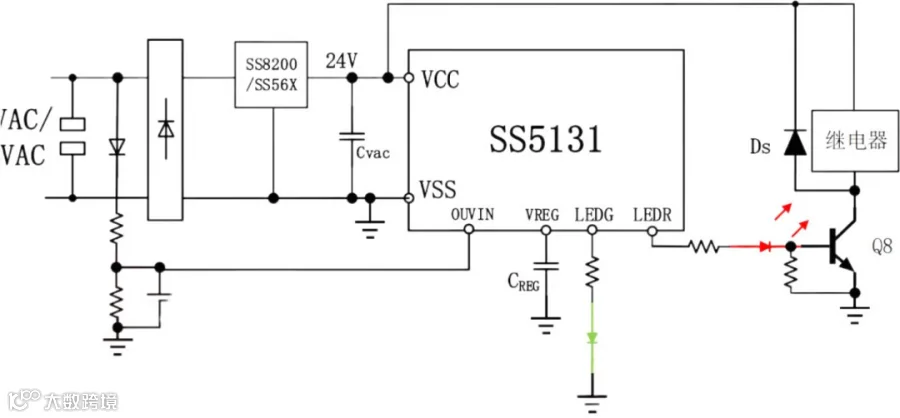

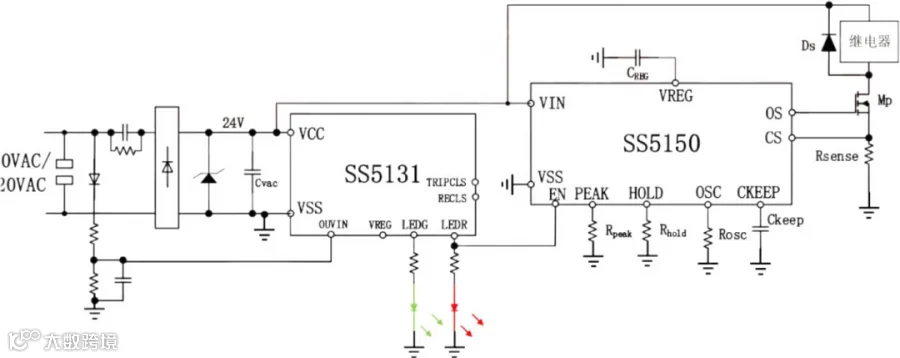

图10 普通继电器+SS8200/SS56X 自复式重合闸

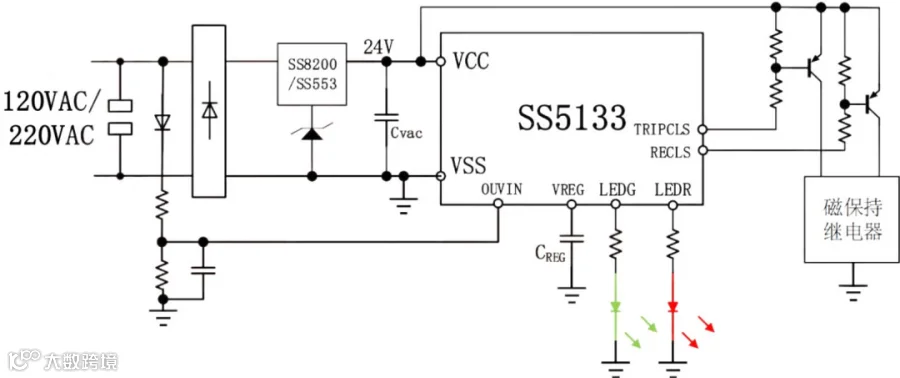

图11 三线磁保持继电器+SS8200/SS553 供电 自复式重合闸

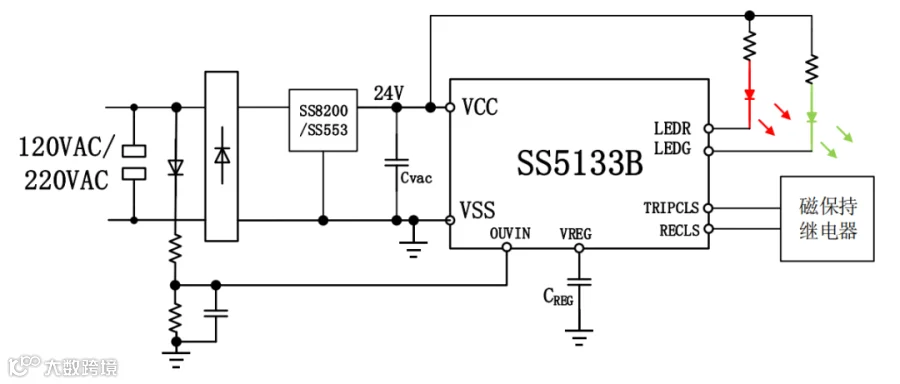

图12 两线磁保持继电器+SS8200/SS553 供电 自复式重合闸
