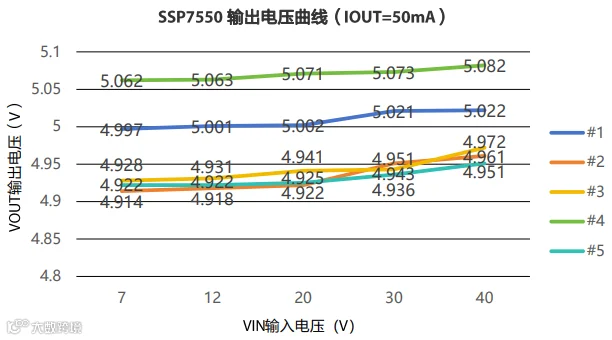

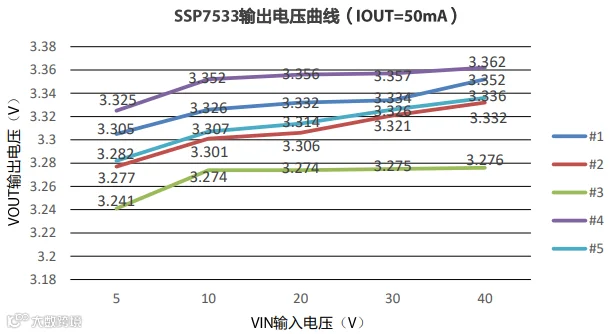

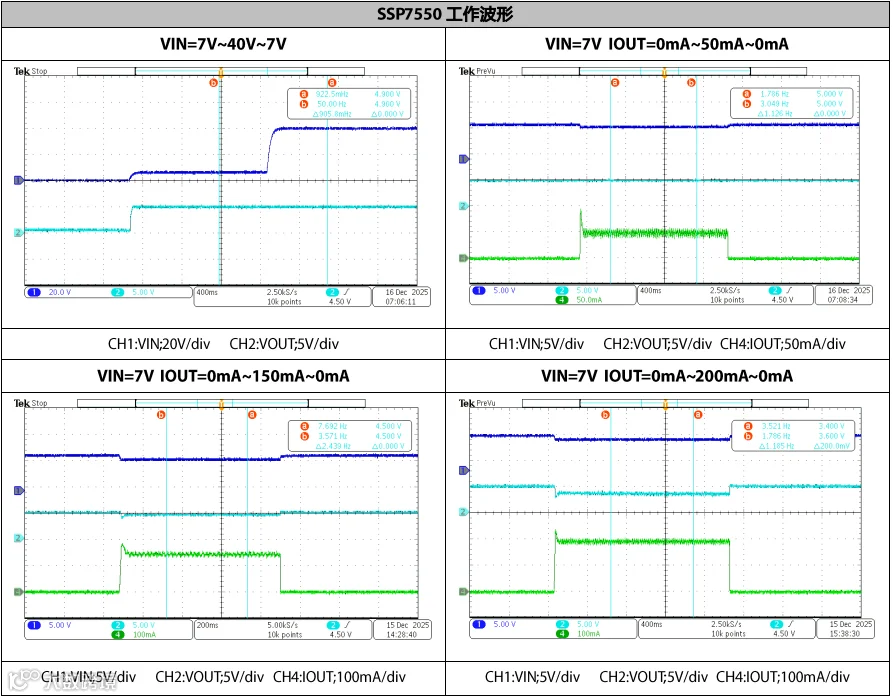

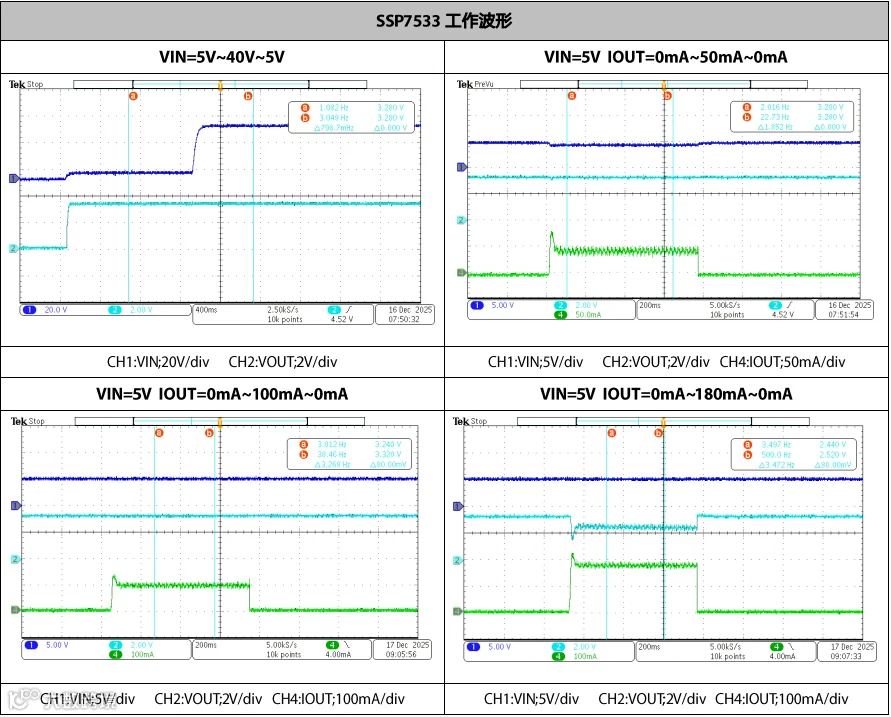

高精度输出：
输出电压精度高达±2%，在输出电流0mA-100mA变化过程中，输出电压几乎无变化。
低待机功耗：
待机功耗小于35mW，过六级能效标准，有效降低系统待机能耗。
多重保护功能：
可在输出短路、过载或输入过压时，自动切断或限制电流，有效防止芯片及后端电路损坏，提升系统可靠性。
低压降高效率：
可在输入/输出电压接近时高效工作，同时提供低噪声的纯净输出，结构简单，是精密电路的理想电源管理方案。
低温度系数：
基准电压源随环境温度变化极小，能在宽温范围内提供稳定、不漂移的输出电压，保障系统在全温域下的精度。

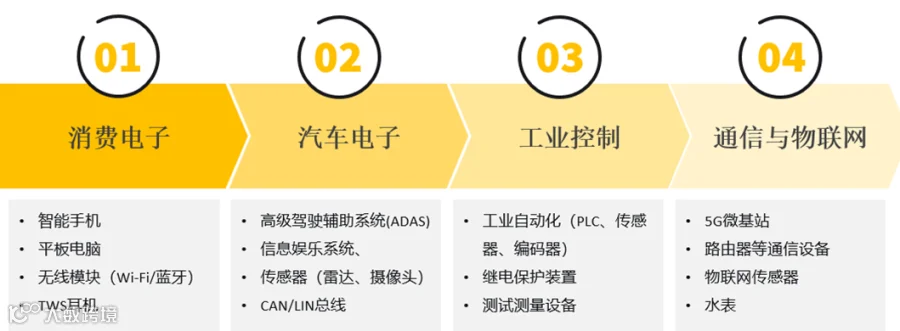

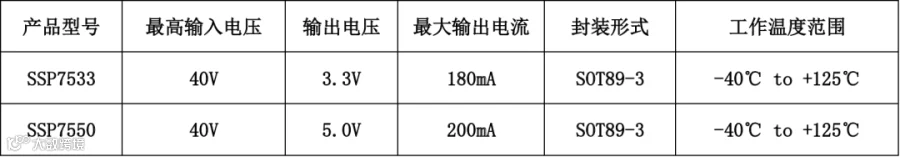

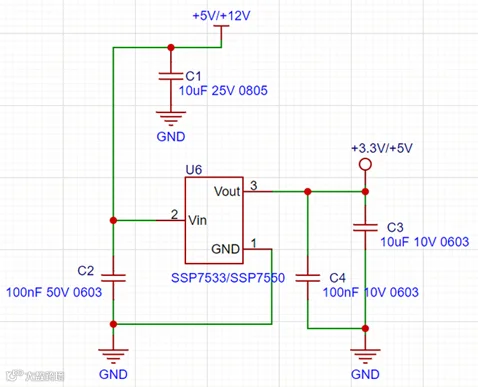

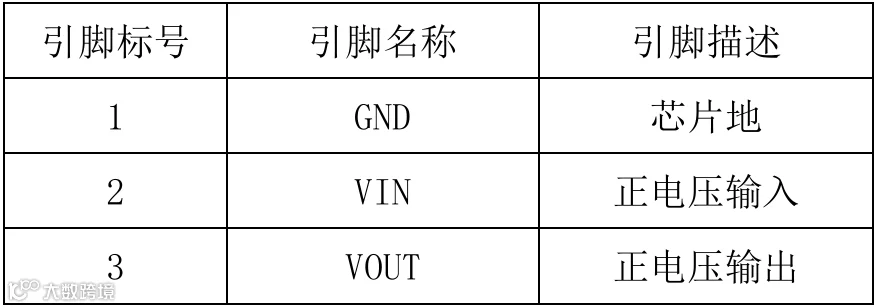

1脚和3脚的连接方法：
1脚（GND）：1脚是芯片的地，必须连接到系统的地。这是整个芯片的参考电平，确保芯片的正常工作。在实际应用中，1脚应通过短路线直接连接到地平面，以减少接地阻抗，降低噪声干扰。
3脚（VOUT）：3脚是LDO的输出引脚，用于提供稳定的输出电压。在设计电路时，3脚应连接到负载的电源输入端。为了提高输出电压的稳定性，建议在VOUT引脚和地之间并联一个低ESR电容，例如10 uF的电容。这样可以有效滤除高频噪声，改善电源的动态响应特性。
