1

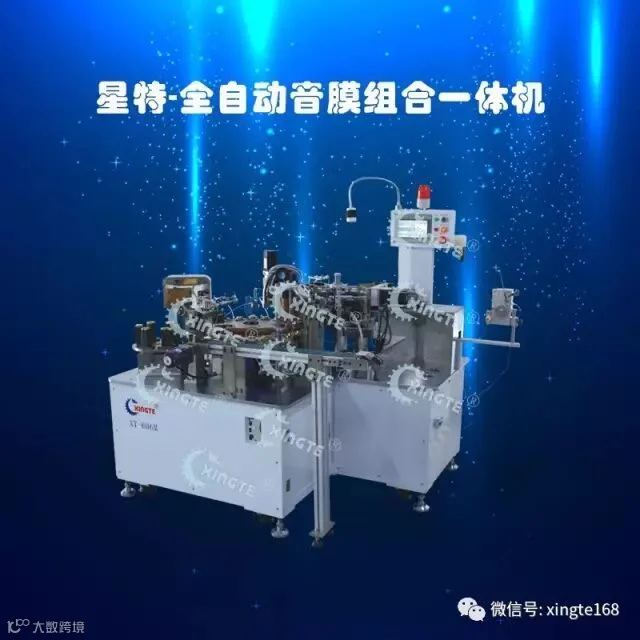

全自动音膜组合一体机
本机是音圈和膜片组装粘合（音膜组合）专用机型，做到24小时稳定生产，能与全自动化生产线或一人看多台设备兼容配套。本公司正在研发后续可升级配套自动画弧线、点引线胶、自动装盘。
基本参数
型号 |
XT-606M |
飞叉轴数 |
1轴 |
规格Machine size |
1500(W)×1250(L)×1560(H)mm |
飞叉转数 |
Max.4800rpm(根据飞叉的外径而不同) |
机器重量 |
约750kg(总) |
线圈高度 |
Max.3.2mm |
电源 |
AC220V±10%单相 50/60Hz |
适用线径 |
0.018-0.3（mm） |
消耗功率 |
约3.5KW/小时 |
线圈高度 |
≤4mm |
气源 |
0.45Mpa以上 |
线圈外径 |
≤φ20mm(特殊可定制) |
主轴方向 |
顺时针/逆时针 |
引出线位置 |
同一方向向上 |
步序记忆容量 |
9999 |
引出线长度 |
20-55mm(特殊可定制) |
控制系统 |
触摸屏 |
剪线方式 |
气压切断 |
控制轴数 |
8轴电机 |
膜片外径大小 |
∅6- ∅48 |
张力器 |
伺服张力器 |
膜片厚度 |
≥0.006mm |
音膜旋转方式 |
24工位/12工位/6工位 |
线圈固化方式 |
预热治具绕线后通过加热固化 |
产能 |
每小时1500-2200pcs(以每层15圈,2层圆形音圈，膜片0.05mm为例) |
||

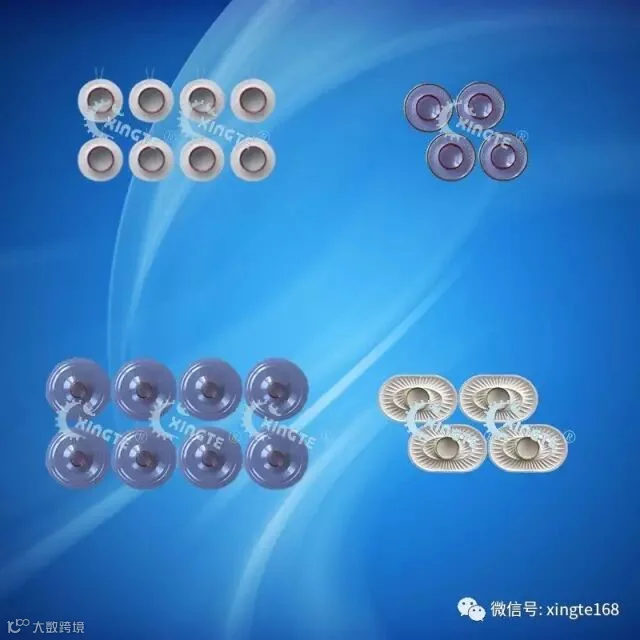

产品案例
全自动音膜组合绕线机运行视频
2

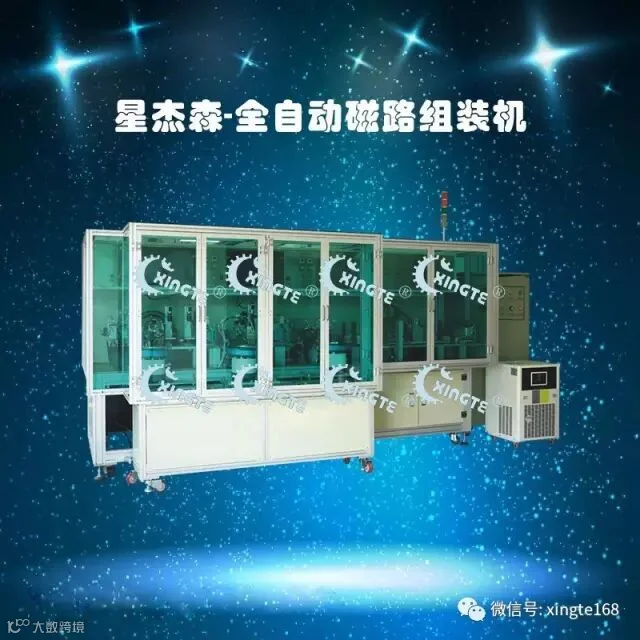

全自动磁路组装机
我司研发生产多种类全自动磁路组装机，可以做手机喇叭（单磁、三磁、五磁）、耳机喇叭、平板电脑喇叭、笔记本电脑喇叭、多媒体喇叭、玩具喇叭等，适用于尺寸从10到50的各种产品。机器采用一个治具安装两个产品的组装方式，可以使用厌氧胶、AB胶和铆钉铆接，产量可以达到3000-4500PCS/H，同心度可以做到0.03mm，可以根据客户的要求增加或更改工序（如增加：CCD检测、自动充磁，热压、自动收盘等）。
基本参数
型号name |
磁路机 Magnetic circuit machine |
外形尺寸Machine size |
3000mm（L）× 1500mm（W）× 1750mm（H） |
机器重量weight |
约750kg(总) About 750KG (total) |
电源Power Supply |
AC220V±10%单相50/60Hz AC220V + 10% monophasic 50/60Hz |
消耗功率Power consumption |
约3KW/小时 About 3KW/ hours |
气源air supply |
0.5~0.8Mpa |
控制系统Control system |
触摸屏+多轴运动控制卡 Touch screen + multi axis motion control card |
点胶控制系统Dispensing control system |
4~8套 4~8 set |
伺服电机 servo motor |
2套 2set |
铝制精密型电磁式振动盘 Aluminum precision electromagnetic vibrating disc |
3套 3set |
充磁机 Magnetizing machine |
1套 1set |
冷水机 Cooling-water machine |
1套 1set |
烘烤箱 Oven |
1套 1set |
机械臂 Mechanical arm |
多套 Multiple sets |

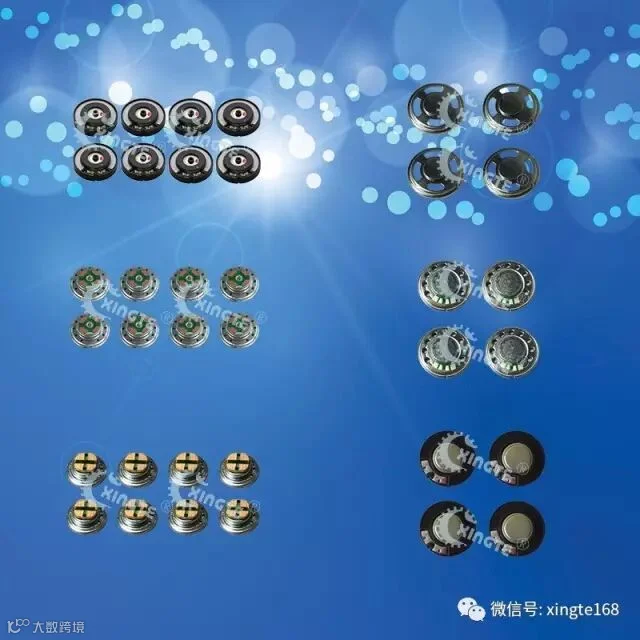

产品案例
全自动磁路组装机运行视频
星特官网：www.xingtekj.com
星特店铺：https://xingtekj.1688.com
联系星特：0755-81770696
联系人：邓先生15017001119
