导读：深圳市音响行业协会会长，超声音响有限公司总经理刘晓彤先生受重磅邀请，为2017百度首款智能音箱RAVEN H的高标准音质发表精彩演讲，分享如何量身定制了一款扬声器及raven H现有声学结构设计下背后

[深圳市音响行业协会、声学楼论坛]

11月16日，2017百度世界大会在北京盛大举行，“Bring AI to Life”为主题，首款标杆性人工智能硬件raven H充分说明百度已经完成了人工智能技术到产品，甚至到量产的飞越。人类与人工智能的相遇不再是科技新闻，而将是生活的日常。往往一款产品好的音质听觉声学是高音要甜、中音要饱满、低音要厚实有力。此款产品如何保证音质呢？深圳市音响行业协会会长，超声音响有限公司总经理刘晓彤先生受重磅邀请，为2017百度首款智能音箱RAVEN H的高标准音质发表精彩演讲，分享如何量身定制了一款扬声器及raven H现有声学结构设计下背后的音质故事，继而给大家带来令人信服的音乐素质。

百度公司创始人、董事长兼首席执行官李彦宏先生

百度公司创始人、董事长兼首席执行官李彦宏先生：在复杂世界，不变的是对未来无尽的探索；改变的是，努力让科技更靠近你，更懂你。因为今天，百度更懂你!

李彦宏宣布，百度与金龙汽车合作研发的无人车，将于2018年7月实现量产。

百度总裁、COO陆奇

百度总裁、COO陆奇表示，今年大会的主题是技术创新和产品创新，重点介绍百度是如何全方位的来推动AI产品化，加速AI商业化落地，让AI更快的走进每个人的生活。未来AI新移动时代的三个目标，是为用户提供更简单的信息获取、更自然的交互、更真实的体验。

渡鸦科技有限责任公司创始人、百度智能家居硬件总经理吕骋先生

百度大会上渡鸦发布了一款智能音箱——百度Raven H，由渡鸦团队研发。采用高温尼龙玻璃碳纤维材料，整体高度仅为11.3厘米。而在配置上，百度Raven H搭载了19X19触摸的LED点阵屏，WiFi+蓝牙4.0+Zigbee的连接方式，同时采用了USB Type-C接口，并拥有麦克风物理静音按钮。这款产品渡鸦选择了TYMPHANY作为合作伙伴完成设计和生产。

TYMPHANY（超声音响）

在百度世界大会现场，渡鸦发布的raven H

在百度世界大会现场，最吸引人眼球的莫过于渡鸦发布的raven H、raven R和raven Q等多款智能硬件。资料显示，raven H是渡鸦加入百度后发布的第一款全新的高端AI 硬件，也是百度推出的首款软硬件结合产品，更是具备了最佳体验的“DuerOS 2.0”标杆产品。

（来源搜狐科技）RAVEN H顶级音质故事列表

渡鸦重磅邀请

为了让百度「AI+硬件」RAVEN H的策略落地，特别是音质方面，继而如何让大家获得好的音乐素质，向深圳市音响行业协会会长、TYMPHANY中国事业部总经理、超声音响有限公司总经理刘晓彤先生发出重磅联合的邀请。

深圳市音响行业协会会长、TYMPHANY中国事业部总经理、超声音响有限公司总经理刘晓彤先生

刘（晓彤）会长表示：非常荣幸与渡鸦在一起完成具有挑战性的工作。与国际历史优久的扬声器及音响品牌磨炼中，今天终于打造了一款属于中国人自己的产品，感到非常的自豪。

TYMPHANY公司中一个优秀国际品牌Peerless在丹麦1926年成立，距今有90多年历史。

首先，从扬声器单元发起挑战。

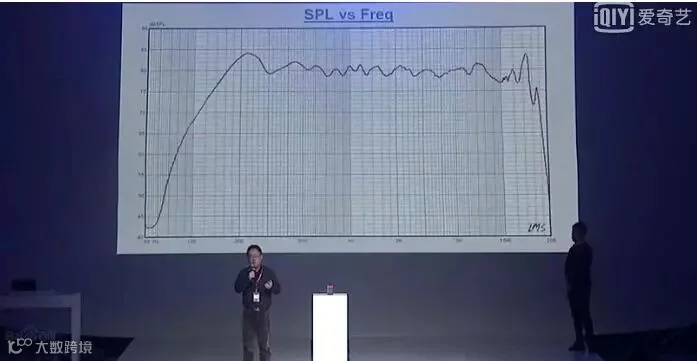

量身定制了一款２寸全频扬声器单元。具有很多声学参数指标：声压级高、声压工作频段宽、并且低频要沉、中高频延伸要保持，要有较平坦的响应曲纸、低失真、并具体分析了如何应对RAVEN H扬声器向下的取得好的指向性特点。这么小的扬声器具备以上优点，是非常的困难，但最终是成功了。我们一起学习了解具体的制作方案。

量身定制了一款２寸全频扬声器单元

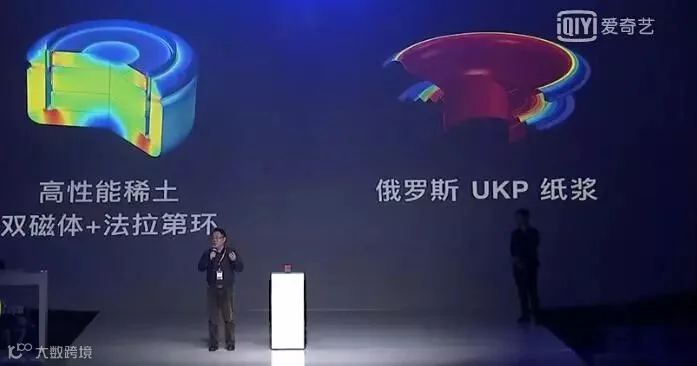

介绍磁路系统和振动系统设计攻战图一

介绍磁路系统和振动系统设计攻战图二

１）增加声压级方法：采用好的材料进行两个对称性的磁路系统达成提升最大的线性位移；更大的20mmCCAW音圈，增加了磁场使用效率等等。从而在磁路系统设计中全面地提升灵敏度，达到够大的声压。在导磁柱上增加了法拉第，来降低高频产生的感抗，减少不利的谐波失真。这样提升了中高频的响应也优化了指向性特点。重点又一次强调指向性特点。

２）振动系统设计：直接发声纸盆采用俄罗斯UKP纸浆并配置了多种纤维精密加工而成。这款纸浆做出来的鼓纸在振动发声时音色轻柔，甜美。

再者，综合运用电子设计优化与调校。

因扬声器单元是向下的，特别优化了扬声器与反射锥的配合。精密计算了反射的形状及面积。并使用软件ＤＳＰ的多段ＥＱ,减轻前腔效应所带来的影响，就是常说声音很闷，声音很不清楚的现状。利用了ＤＳＰ补强中高频因扬声器向下时所产生指向性缺失。同时调整了动态处理器，在不同信号输入下，让扬声器都能发挥最佳的音效。
