1.研发背景
目前在生产实践中的扬声器测试存在以下几个问题，测试现场环境嘈杂、测试效率低、操作系统复杂、人工听异常音。为解决以上难点问题，奥普新音频技术有限公司特别推出了audiobus扬声器测试系统。
2.系统组成

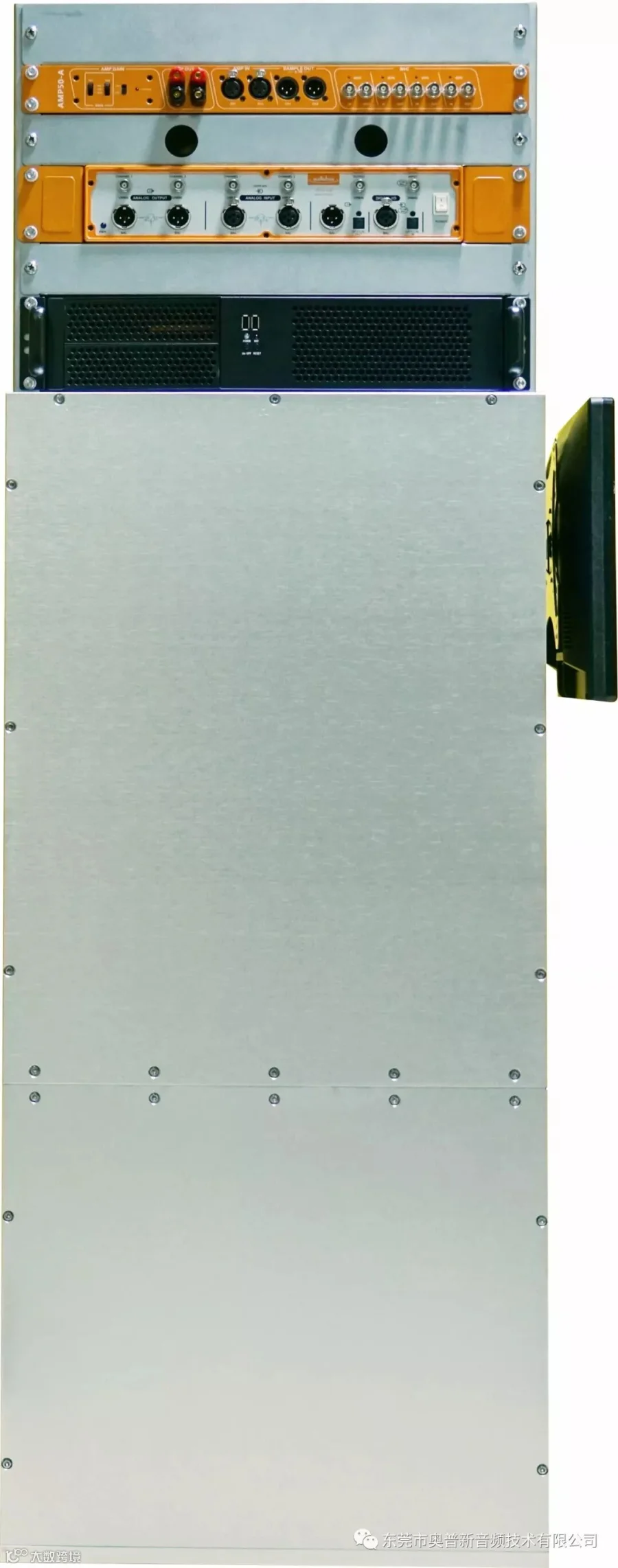

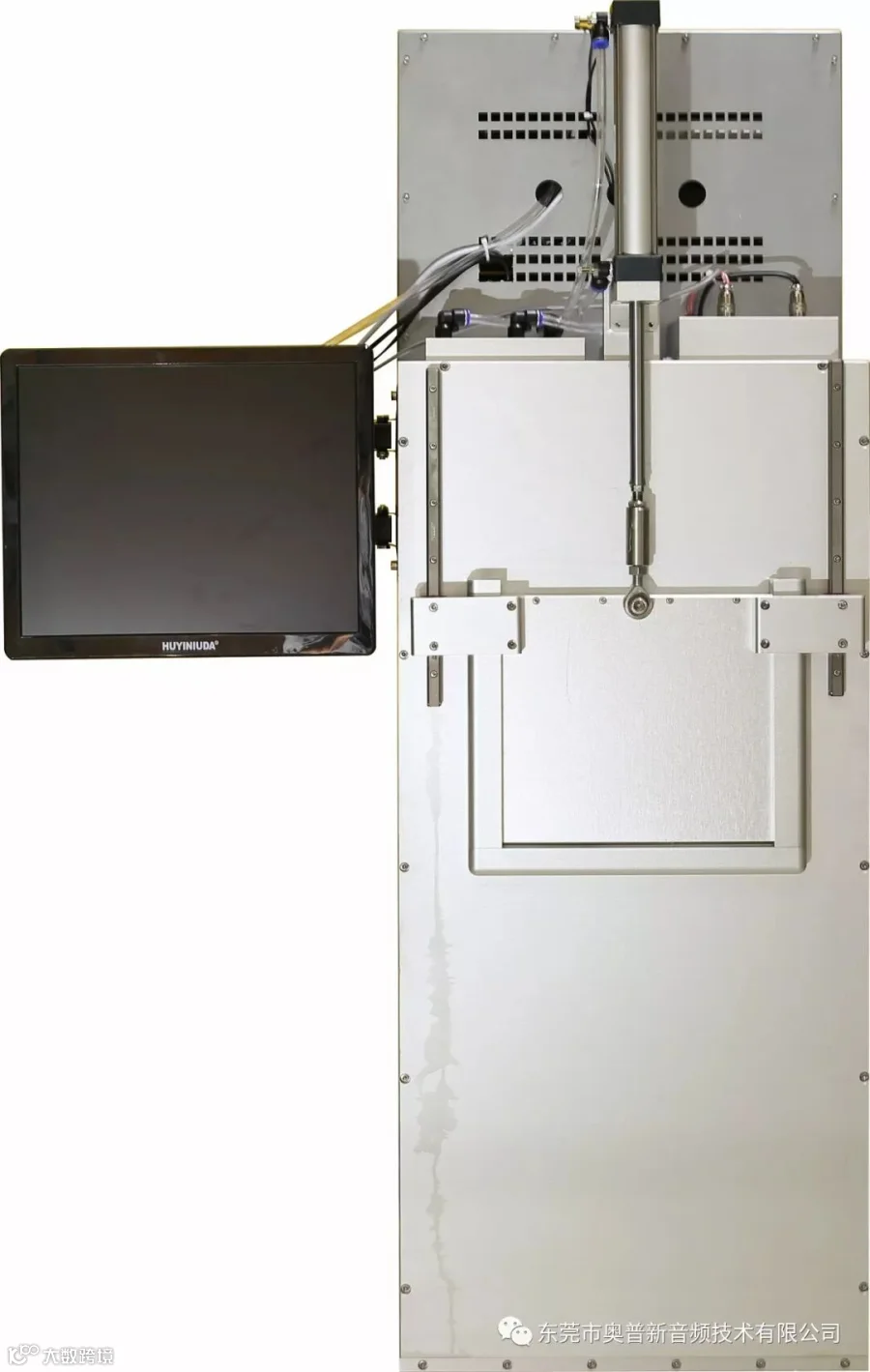

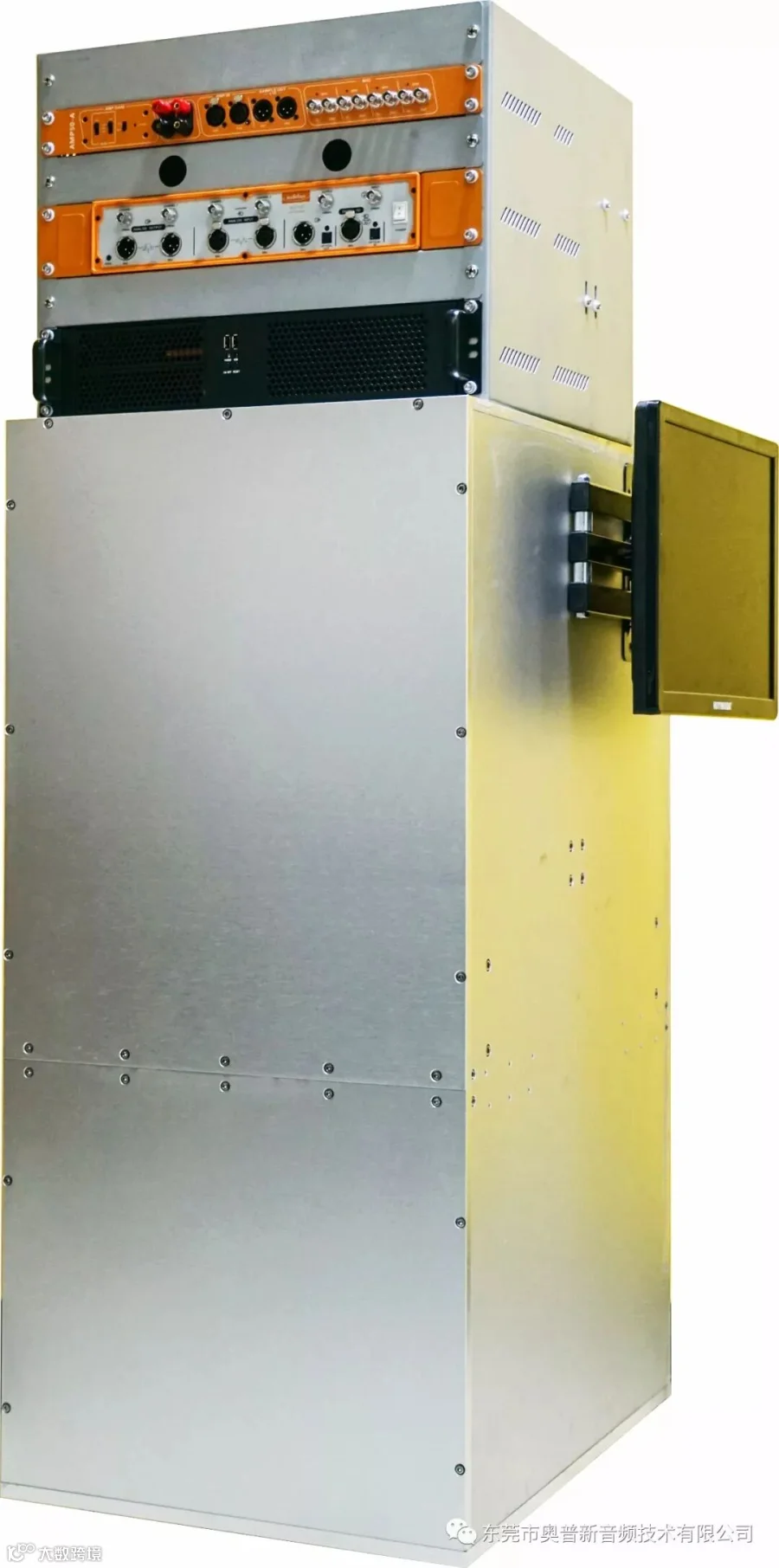

audiobus扬声器测试系统由屏蔽箱、检测主体部分、人机交互部分三个模块组成。系统尺寸(mm)：630*500*1580。
检测主体部分由我公司自主品牌的AD2122音频分析仪、专业测试功放AMP50以及标准测量麦克风组成。
人机交互部分由电脑和脚踏板组成。
图2-1
图2-2
图2-3
3.可测参数
该套系统可检测扬声器测试所需的全部项目，即异常音、频响曲线、THD曲线、极性曲线、阻抗曲线、F0参数等。
4.主要特点
简易：友好的中文操作界面
全面：集成扬声器测试所需的全部项目
高效：3秒内可一键测得频响、失真、异常音、阻抗、极性、F0等项目
优化： 异常音（漏气、杂音、振音等）测试准确迅速，完全取代人工听音
稳定：小型屏蔽箱确保测试准确性与稳定性
精准：高效的同时保证检测精度
经济：高性价比帮助企业降低成本
5.操作方式
在生产线上，企业无需对操作人员进行专业培训。技术人员根据优质扬声器指标对待测参数进行上下限设定后，操作人员只需要3个动作即可完成扬声器的优良鉴别，即放置待测扬声器、脚踩踏板自动测试、取出待测扬声器。一名操作人员可搭配两套audiobus扬声器测试系统，能极大地提高生产效率。
6.中文操作界面
6.1 操作界面

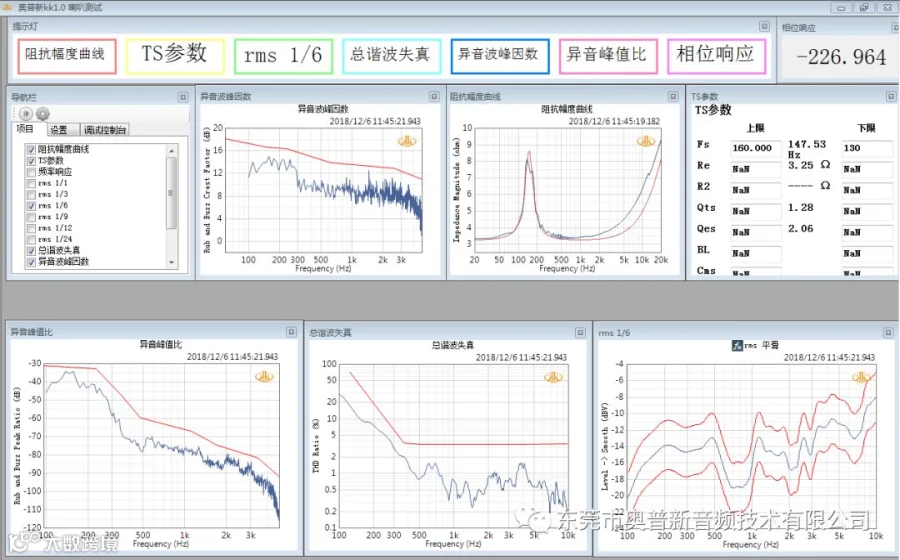

audiobus扬声器测试系统的操作界面采用全中文的模块化设计，方便用户的管理和使用。打开我公司专为扬声器测试编写的KK1.0测试软件（我公司享有该软件的著作权），将出现如图6-1所示的操作界面。共分为3个部分：导航栏、结果显示栏、故障提示栏。导航栏中用于参数设置，结果显示栏用于显示待测参数曲线或数值，故障提示栏用于区分扬声器故障种类。
图6-1
6.2 导航栏
导航栏如图6-2左侧部分所示，可以进行5项操作，测试、设置、项目选取、品质管控、控制台设置。
图6-2

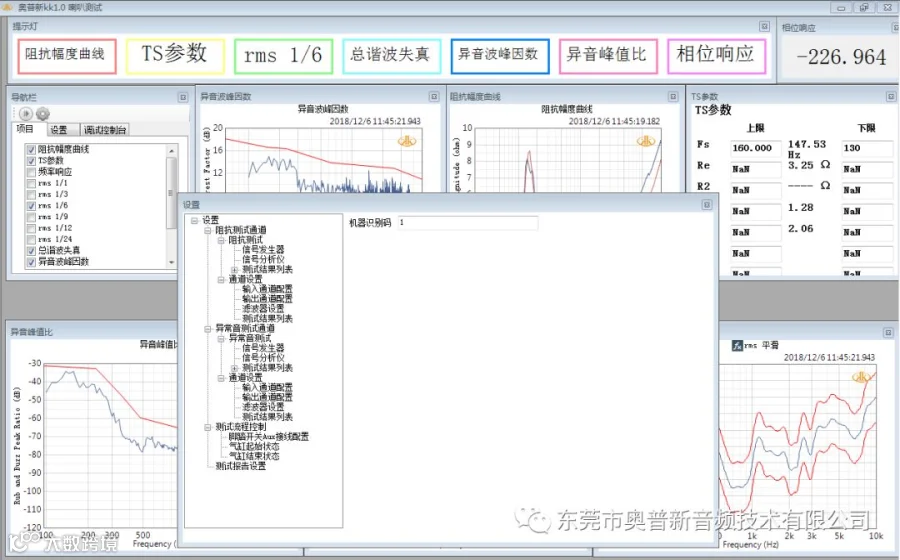

点击设置后，将出现如图6-3所示的界面，我公司的应用工程师将根据用户的实际使用需求协助用户进行各项参数的设置。当用户所测扬声器种类发生变化时，仅需更改扫频范围以及输出电压，其余参数无需改变。为防止工人在使用操作系统时发生误操作而造成的参数变更，我们添加了权限功能。即扬声器测试的品管负责人在设置密码后，一线操作人员没有权限进行参数更改，以此避免对企业可能造成的不良影响。
图6-3
如图6-4所示，用户可以根据企业实际测试情况对待测参数进行勾选，考虑到实际应用中往往对频响曲线添加“平滑”效果，我们特别添加了不同程度的平滑效果供用户选择，一般选择1/6平滑即可。
图6-4

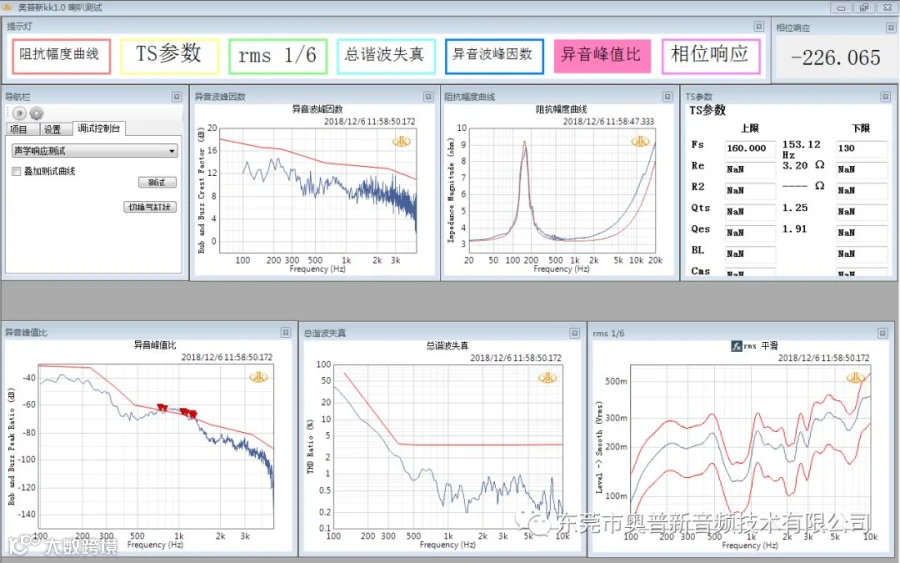

如图6-5所示，在导航栏中的“调试控制台”处，可分别对声学响应测试和阻抗测试进行“叠加测试曲线设置”。选中后，多个扬声器的测试曲线将同时显示在对应的结果显示栏中，该功能用于下文的扬声器品质管控。
图6-5

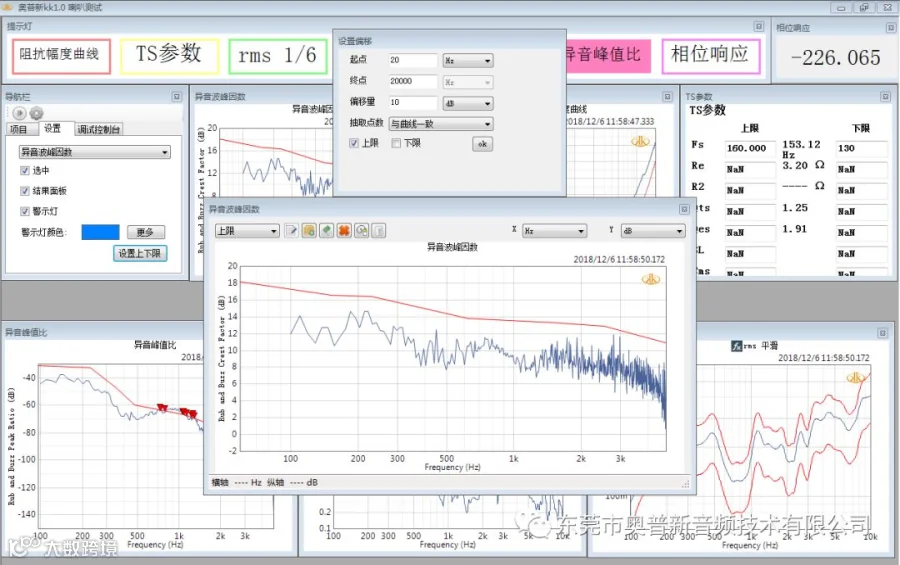

如图6-6所示，扬声器品质管控即上下限管控。用户测试多个扬声器样本后曲线将叠加在结果显示栏中。一般情况下，根据各企业在实际生产中对劣质扬声器定义的量化程度不同，用户可根据各自的需要对两条异常音曲线、总谐波失真曲线进行上限管控。对频响曲线可以进行分段式的上下限管控，即不同频率段上下限的偏移量不同。TS参数可以直接于结果显示栏中输入上下限。
图6-6
6.3 结果显示栏与故障提示栏

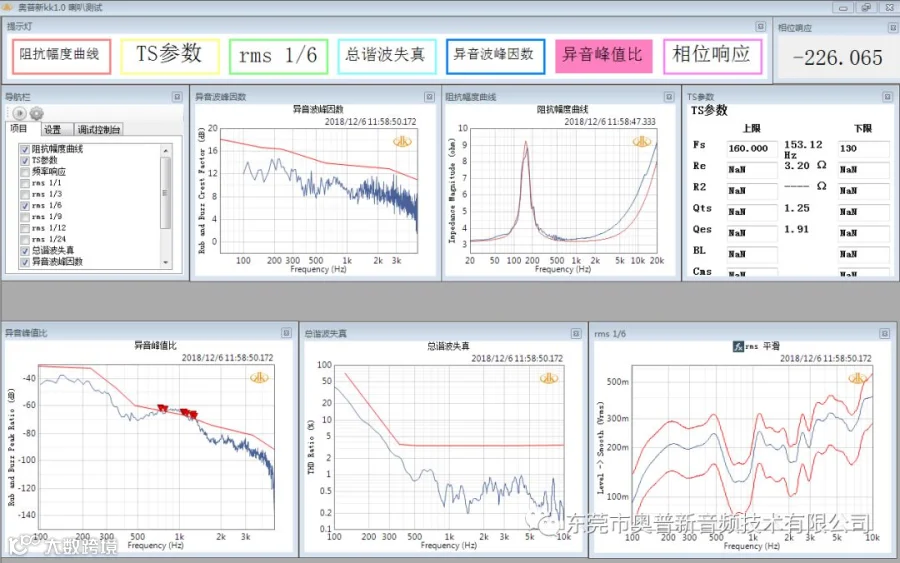

图6-7、6-8所示分别为检测后正常的扬声器界面和检测后存在异常音的扬声器界面。如图6-7所示，该扬声器的两条异常音曲线、总谐波失真曲线均在所设上限范围内，频响曲线在所设上下限范围内。即该扬声器的各项参数均符合企业设定的良品标准，系统认定为检测正常，故界面上方的故障提示栏无提示。反之，如6-8所示为检测后存在异常音的扬声器界面，由于异音波峰比超出设定的上限，上方的故障提示栏相对应的“异音波峰比”被填充。
图6-7
图6-8
故障提示栏的意义在于不仅实现了合格品与不合格品的鉴别，更实现了不合格品的种类鉴别，用户可根据不良品的种类进行生产流程优化，减少企业不必要的成本。
7.优化功能
为进一步帮助各企业优化扬声器质检流程，每次测试后都将自动生成测试报告并存储于指定文件夹中，实现数据可追溯的功能。方便用户随时调取进行扬声器优化工作或面向客户进行质检结果展示。
为进行产能预估，我们添加了测试计数功能。该功能可以帮助企业进行合理的生产安排。
8.技术支持
我们的技术支持以“不断完善客户满意度”为导向，将全力协助各企业做好对接工作。包括上门对扬声器测试系统进行硬件调试、参数设置、品质管控设置、员工培训、故障排查等，旨在让广大用户拥有完美的使用体验。
文章来源：东莞奥普新音频技术有限公司
