之前的文章中有谈到过，密闭箱空气的劲度系数是不对称的。对产品开发来说，要从最终的系统来考虑。
向下运动时，密闭箱空气的劲度系数增加；向上运动时，密闭箱空气的劲度系数减小。
以一款实际产品开发过程中遇到的问题为例进行说明。
问题简单描述说明：一10寸低音单元，箱体净容积12L，密闭箱，装箱后低频段总谐波失真THD比扬声器单元大很多。对10寸低音单元来说，12L过于小。
问题分析
经过初步分析，怀疑和闭箱空气劲度系数非线性上下不对称相关。
扬声器单元Kms(x)还是比较对称的
装12L闭箱后Kms(x)上下对称性非常差
尝试方案

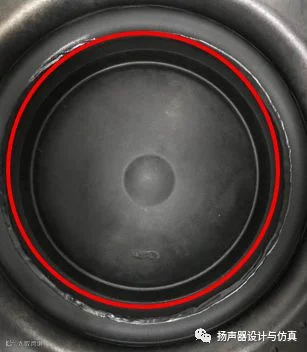

因为装闭箱之后Kms(x)的非线性表现是，向下Kms比向上Kms更大。所以尝试在折环内侧打硬胶Y358AB。
Kms(x)测试结果

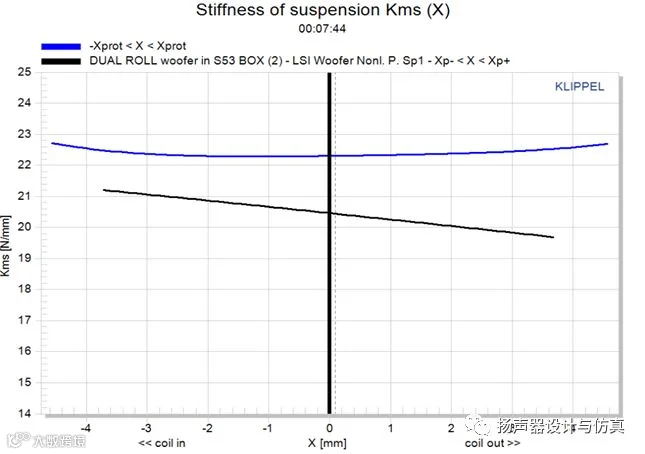

下图中黑色是现有样品，蓝色是现有样品折环内侧加胶后。
可以看到折环内侧加胶之后，装箱后的Kms(x)对称性提高很多。
THD测试结果

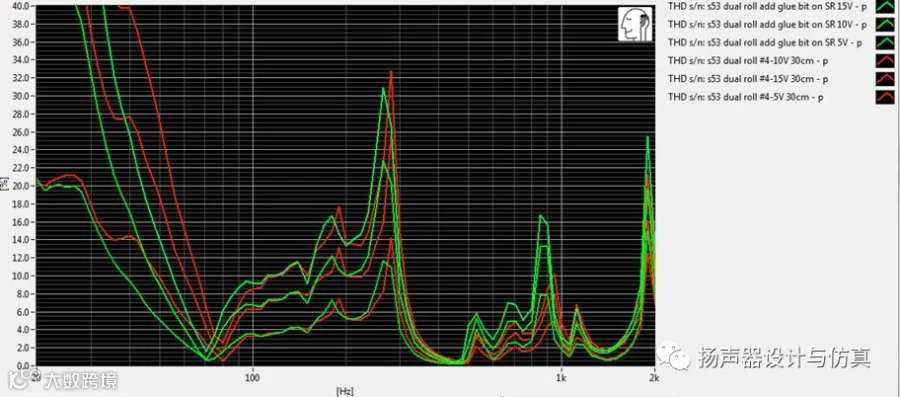

下图中红色是现有样品，绿色是现有样品折环内侧加胶后。
分别对比5V/10V/15V可以看到折环内侧加胶之后，装箱后的低频段总谐波失真THD(包括单独的二次和三次谐波失真)降低明显。
总结
闭箱空气本身的Kms(x)的非线性表现是，向下Kms比向上Kms更大。
当采用闭箱设计时，要从整个系统的角度考虑Kms(x)的对称性。尤其是闭箱容积Vb
闭箱用单元Kms(x)设计成向上Kms比向下Kms更大有可能失真更低。
最后参照上述思路，改善方法修改橡胶边的设计，达到了比较理想的效果。
