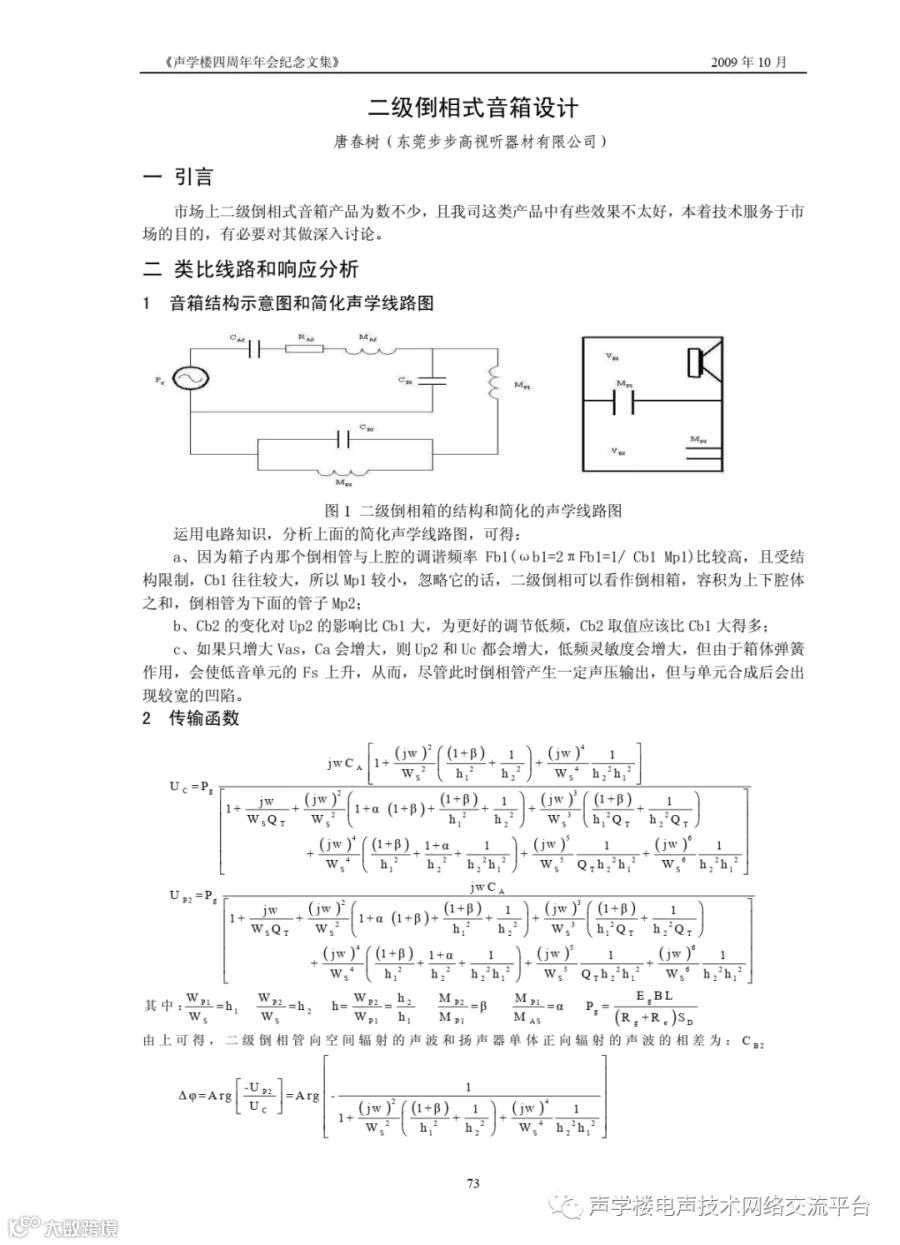

【引言】
市场上二级倒相式音箱产品为数不少，且我司这类产品中有些效果不太好，本着技术服务于市场的目的，有必要对其做深入讨论。

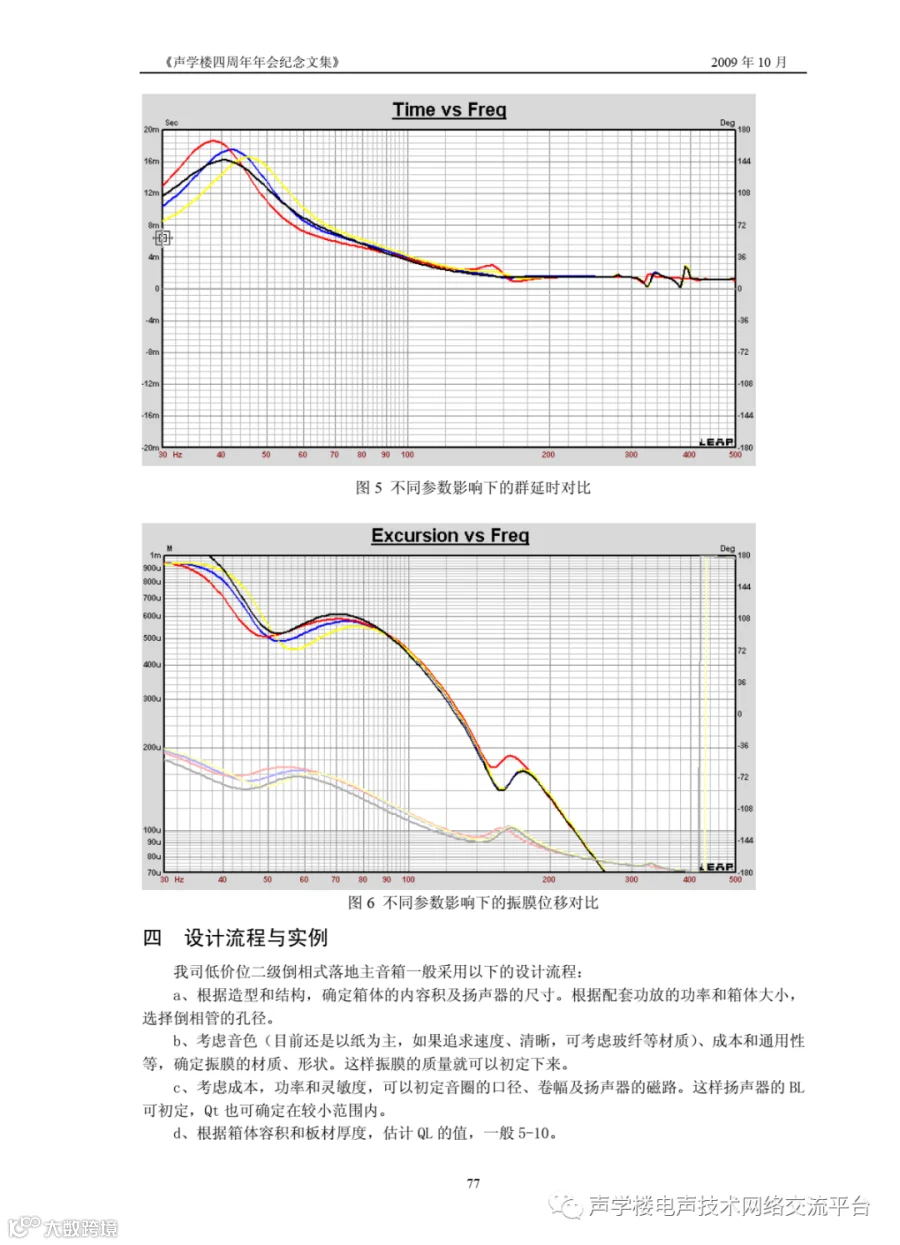

【设计流程与实例】
我司低价位二级倒相式落地主音箱一般采用以下的设计流程:
a、根据造型和结构，确定箱体的内容积及扬声器的尺寸。根据配套功放的功率和箱体大小选择倒相管的孔径。
b、考虑音色(目前还是以纸为主，如果追求速度、清晰，可考虑玻纤等材质)、成本和通用性等，确定振膜的材质、形状。这样振膜的质量就可以初定下来。
c、考虑成本，功率和灵敏度，可以初定音圈的口径、卷幅及扬声器的磁路。这样扬声器的 BL可初定，Qt也可确定在较小范围内。
d、根据箱体容积和板材厚度，估计QL的值，一般5-10

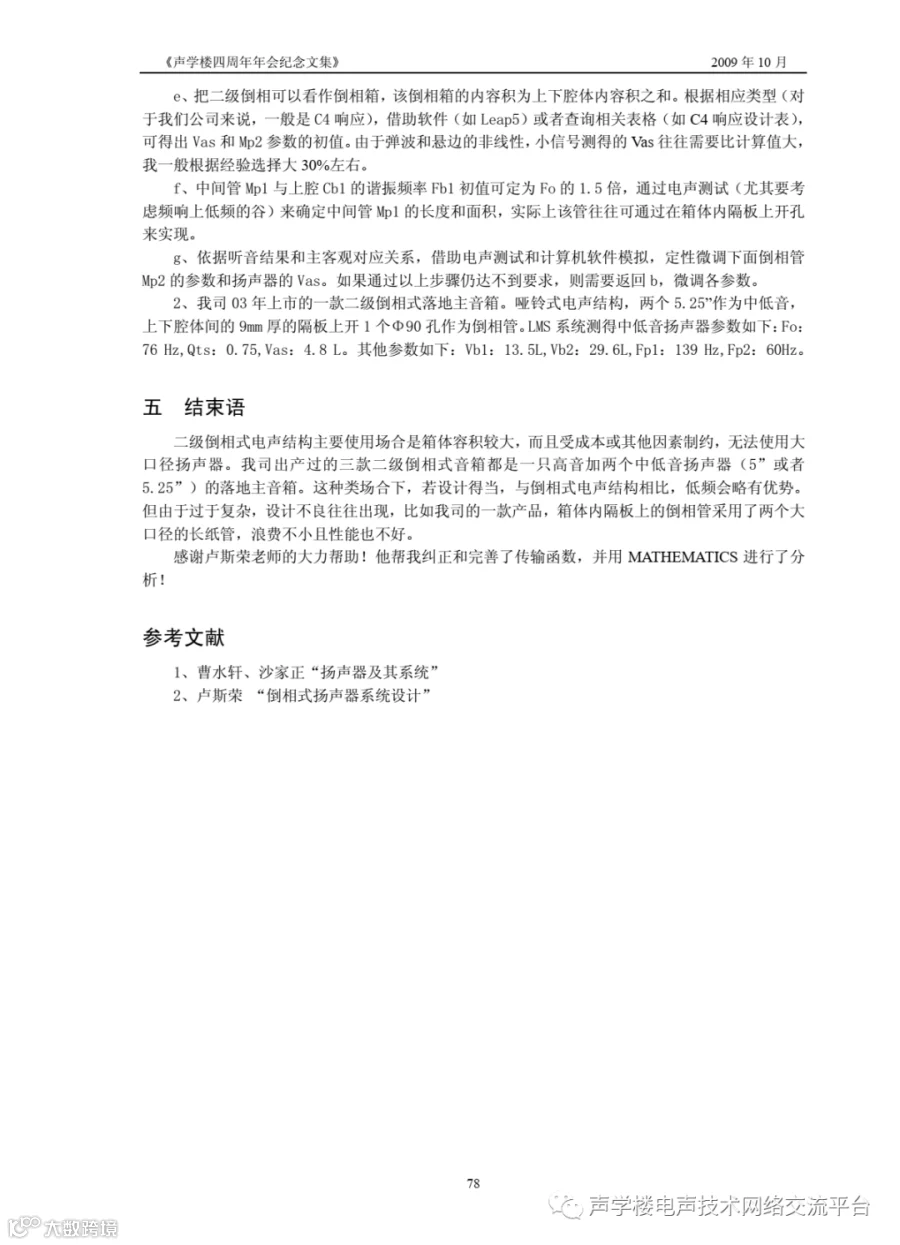

e、把二级倒相可以看作倒相箱，该倒相箱的内容积为上下腔体内容积之和。根据相应类型(对于我们公司来说，一般是C4响应)，借助软件(如Leap5)或者查询相关表格(如C4响应设计表)可得出Vas和Mp2参数的初值。由于弹波和悬边的非线性，小信号测得的 Vas 往往需要比计算值大我一般根据经验选择大30%左右。
f、中间管Mpl与上腔Cbl的谐振频率Fbl初值可定为Fo的1.5倍，通过电声测试(尤其要考虑频响上低频的谷)来确定中间管Mpl的长度和面积，实际上该管往往可通过在箱体内隔板上开孔来实现。
g、依据听音结果和主客观对应关系，借助电声测试和计算机软件模拟，定性微调下面倒相管 Mp2的参数和扬声器的Vas。如果通过以上步骤仍达不到要求，则需要返回b，微调各参数。
2、我司03年上市的一款二级倒相式落地主音箱。哑铃式电声结构，两个5.25”作为中低音，上下腔体间的9mm厚的隔板上开】个中90孔作为倒相管。LMS系统测得中低音扬声器参数如下:Fo76 Hz. Qts:075 Vas:4.8L。其他参数如下:Vbl:13.5L Vb2:29.6L. Fpl:139 Hz. Fp2:60Hz。

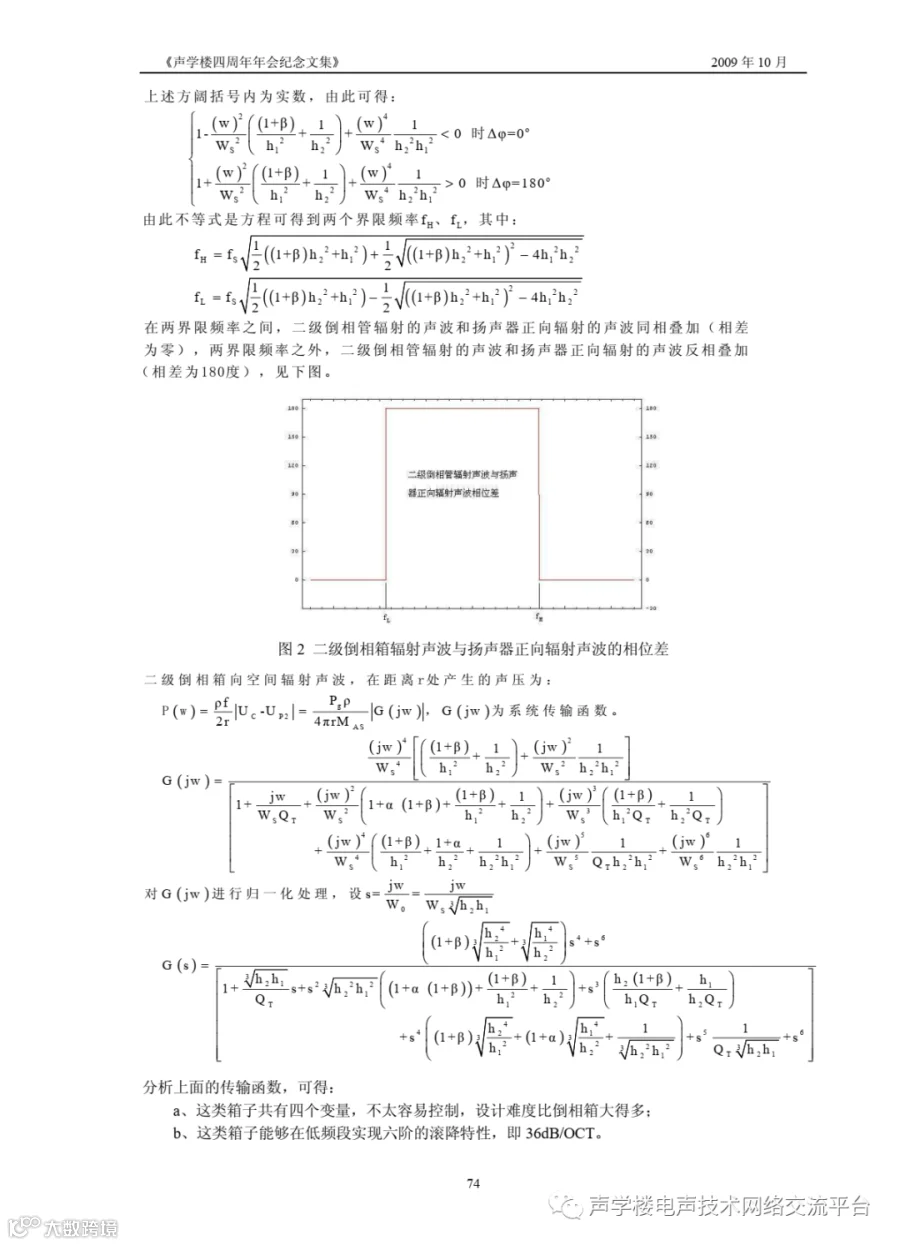

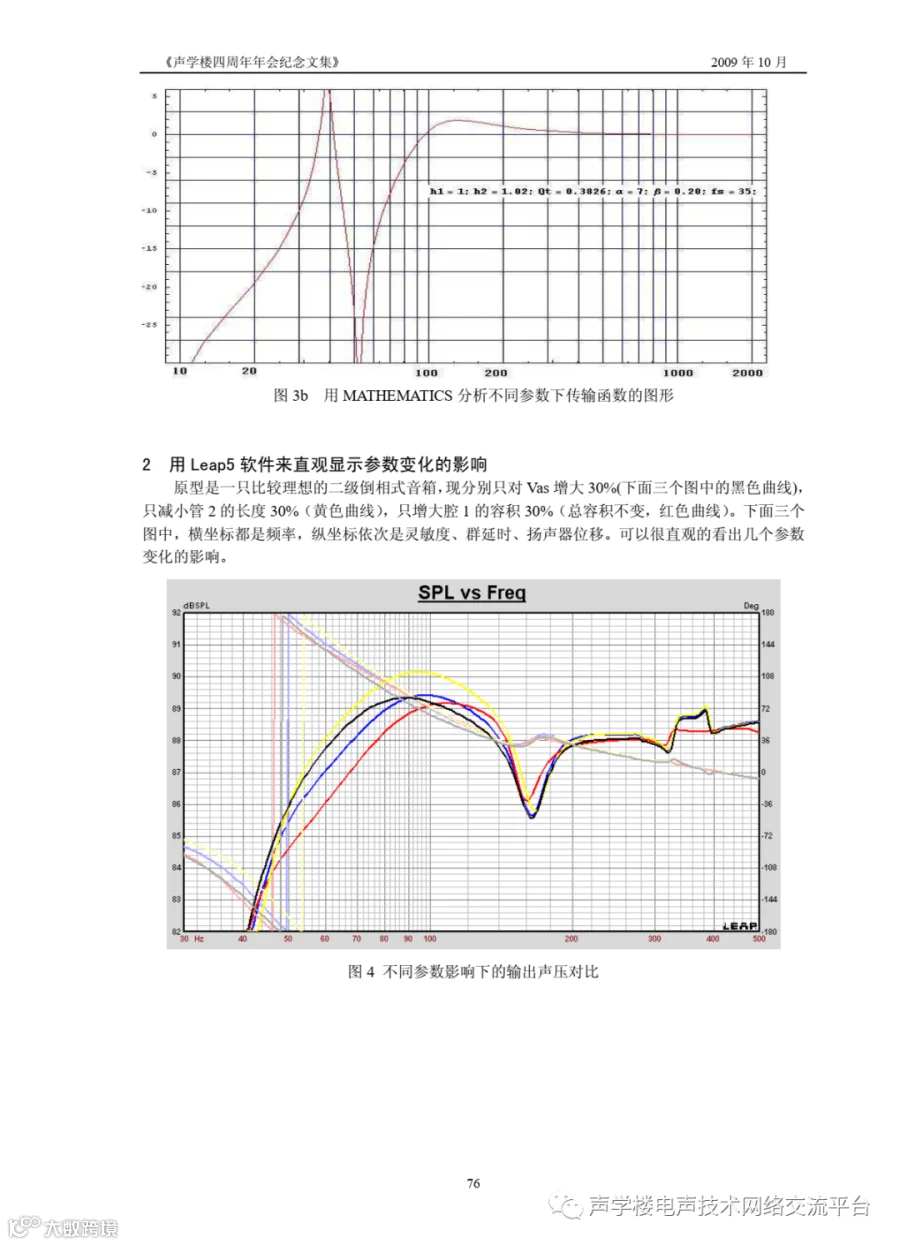

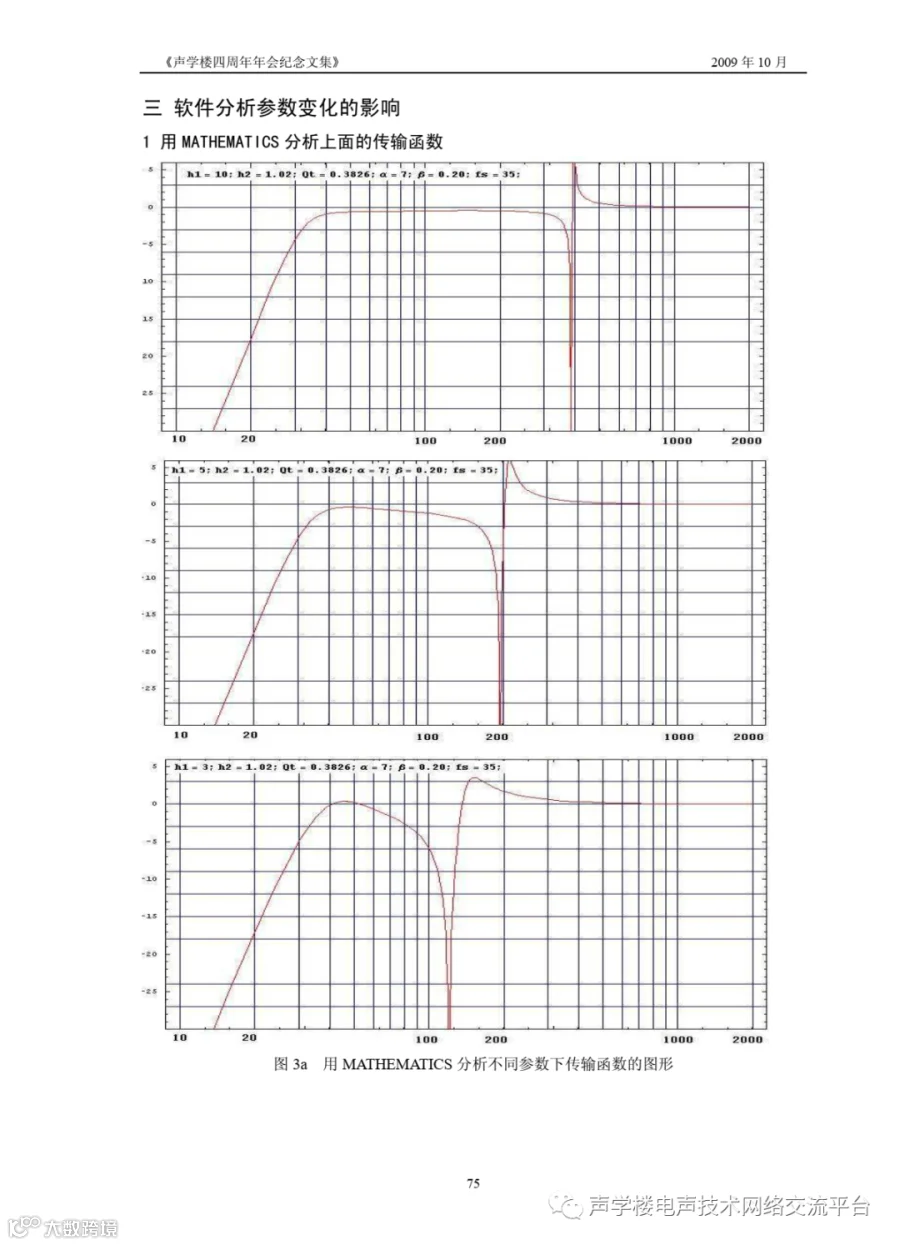

以下是PDF原文
备注：
1、本篇文章是唐春树先生在2009年声学楼4周年年会时的论文集文章。
2、本报告PDF文档按作者原文排版，内容和文字均未加变动，各篇报告文责自负。
