掌握无线多音测试（译文）

Mastering Wireless Multi-Tone Testing

作者：Andrew Taylor

KLIPPEL GmbH, Mendelssohnallee 30, 01309 Dresden, Germany

1 引言

如今，越来越多的音频设备使用无线连接。不幸的是，这种无线连接带来了传统有线连接所没有的新挑战和新问题。对于这些现代音频设备的制造商和设计师来说，音频测试和测量方案需要克服这些问题并提供准确可靠的结果，这一点至关重要。

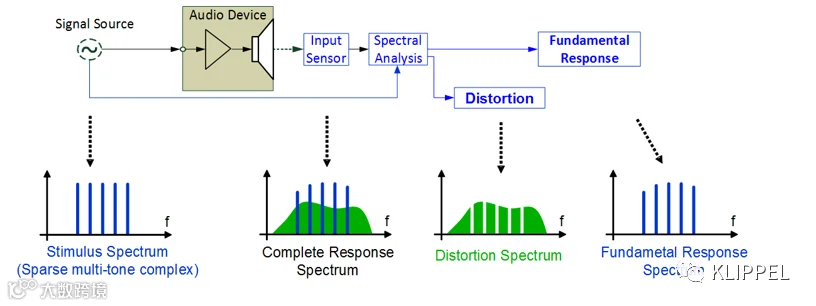

图1：多音测试方法概览

2 多音测试

如IEC 60268-21[2]所定义，多音激励信号包括三个或更多音调，每个音调具有唯一且固定的频率。如表1所示，多音信号的波峰系数比正弦波激励大得多。为了比较信号，可以使用波峰系数或峰度，而峰度是描述任意给定数据点非常接近均值对比非常远离均值的概率的度量值。此两种情况下，较高的值都表示信号能量更集中在平均值附近，而不是峰值处。但是，峰度比波峰系数更可取，因为峰度可以告诉信息的相似性，且统计特征更可靠。表1对此进行了说明，其中粉噪的波峰系数理论上可以是无限的，但在实际系统中，总是有一个上限。但是，实际系统的波峰系数并不可靠，因为它取决于所分析信号的峰值，该峰值可能随时间变化，并且可能随捕获信号的长度而变化。当比较峰度值和平稳度时，多音激励与粉噪非常相似。

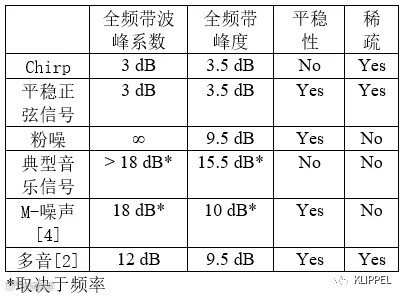

表1：几个常见音频测试激励信号的比较

多音激励信号的伪随机性也很重要。对于类噪声信号，频率分量的相位应该是随机的。但是，精确的属性特性基于一些输入参数（seed parameters），可以确保精确的激励信号可以重复得到，从而获得可重复且可比较的测量结果。根据特定的测量应用，信号也很灵活。激励信号通常定义在一个频率范围内，具有相应的幅值和密度，或者分辨率，如每倍频程的单位音调。也可以应用随频率变化的幅度整形曲线，以使其具有例如IEC 60268-21[2]中定义的典型节目材料的频谱。

如前所述，多音激励的稀疏频谱特性可以将基波分量与失真分量和噪声分量分离。因此，无论是音频设备的基波频率响应还是全面失真评估都可以提取出来。这种失真测量包括了谐波和互调成分，可被认为是失真“指纹”。

当施加的激励信号有足够宽的频率范围、足够的密度（例如，每倍频程≥10个音调）和足够的振幅（大信号域），则会激活换能单元的所有非线性，导致典型的加热和强制对流冷却，（如果有的话）还会激活DSP保护功能（限幅器、压缩器等）。

最后，多音测量带来了一些非常棒的实际好处。它可以在同一测量中快速评估音频设备的基波响应和失真响应，还可以用于长期功率和寿命测试。当用于比较和基准化不同的音频设备时，与仅使用正弦波测试相比，它可以提供更加真实、完整的结果。IEC60268-21的多个方面都建议了多音测试，包括评定maxSPL、100小时测试和输入校准[2]。

多音测量的综合失真评估给出的失真曲线，其各个失真分量无法分离，这意味着谐波成分无法与互调区分开。同样，偶次和奇次失真分量也无法区分，因此无法找出迹象表明非线性是对称的还是非对称的。

最后，多音测量是基于能量的测量。因此，它对脉冲失真（也称为异常音rub&buzz）不是很灵敏。需要灵敏的脉冲失真检测，建议进行时域分析[5]。

尽管多音测试的好处显而易见，但通过无线连接测试现代音频设备还是会产生一些其他问题，需要克服这些问题才能获得准确的结果。

无线连接中发现的一个问题是较大的延迟，这在传统模拟连接中是不存在的。根据无线连接的特定类型和总设置，延迟可能会大于0.5秒。虽然恒定和稳定的延迟将更易于处理，但无线连接的延迟可能会发生很大变化。M.Liebig先前调查了7,800次重新初始化过程后蓝牙音频连接的延迟，结果如图2所示[3]，平均延迟为157毫秒，延迟范围为62毫秒，这对应于超过21米范围的声音延迟。

图2：重新初始化后无线连接到蓝牙耳机的延迟分布

在音频测量中，处理延迟并不是一个新问题。例如，必须考虑取决于音频设备和麦克风之间距离的声学延迟。但是，无线系统中的延迟可能比正常的电学或声学延迟更长或更易变化。通常，有几种常规方法可以处理较长和变化的延迟。第一种是使用预循环，或者在对应于捕获响应的实际激励之前使用激励信号的迭代。如果激励信号的长度大于预期的最长延迟，则单个预循环就足够了。如果激励非常短或延迟很长，则可以添加更多的预循环。像大多数Klippel模组一样，Klippel R＆D中多音测量模块MTON允许添加预循环。克服这些延迟的其他常见方法（产线测试可能需要更快的方法）包括在信号的脉冲响应中搜索能量峰值，或者使用同步信号，例如用于Klippel QC（产线终端测试）的外部同步(SYN:ExternalSynchronization)软件[3]。

采样抖动在音频环境中也不是新鲜事物，因为它固有地存在于所有集成了时钟设备（例如模数或数模转换器）的音频系统中。一般在评估大多数有线连接的完整电声系统的音频质量时，这些影响通常可以忽略不计。但是，当使用无线连接时，这些影响会变得更加严重，并可能会破坏测量结果。避免长时测量是个良好的实践，因为激励和响应之间的相关性通常会随着时间而变差。另外，应该避免取平均值，因为采样抖动会随时间变化，也就意味着连续响应不太可能具有完全相同的时钟关系，从而产生采样抖动效应。然而，即使避免了长时测量和平均，结果可能仍然不准确，我们需要一种更稳健的技术来可靠准确地克服采样抖动的影响。Klippel的MTON通过实现“时钟漂移容差（Clock Drift Tolerance）”功能解决了这一问题。通过激活此功能，可以正确识别并从失真分量分离出基波分量，可避免由采样抖动而产生拖尾效应，这样可提供准确的基波频率和总失真响应。图3显示了通过无线连接在一款蓝牙音频设备上使用MTON进行多音测量的不同处理的失真曲线。红色曲线不能补偿采样抖动，无线连接引起的频率调制被解读为失真。蓝色曲线启用了“时钟漂移容差”功能，可以正确识别音频设备中扬声器产生的主要失真，并且与通过有线（模拟电缆）输入连接测得的音频设备的失真没有区别。

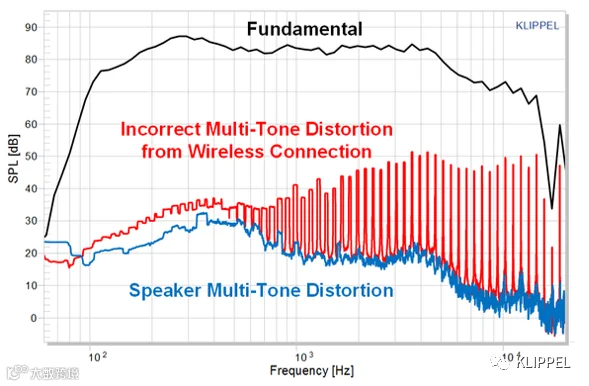

图3：一款无线连接蓝牙音频设备的多音测量的响应曲线：

蓝色为正确处理的结果，红色为错误处理的结果。

4 结论

文章来源：KLIPPEL
