声呐技术至今已有超过100年历史，它是1906年由英国海军的刘易斯·尼克森所发明。到第一次世界大战时开始被应用到战场上，用来侦测潜藏在水底的潜水艇，这些声呐只能被动听音，属于被动声呐，或者叫做“水听器”。
在1915年，法国物理学家PaulLangevin与俄国电气工程师ConstantinChilowski合作发明了第一部用于侦测潜艇的主动式声呐设备。尽管后来压电式变换器取代了他们一开始使用的静电变换器，但他们的工作成果仍然影响了未来的声呐设计。1916年，加拿大物理学家RobertBoyle承揽下一个属于英国发明研究协会的声呐项目，RobertBoyle在1917年年中制作出了一个用于测试的原始型号主动声呐，由于该项目很快就划归ASDIC，（反潜/盟军潜艇侦测调查委员会）管辖，此种主动声呐亦被称英国人称为“ASDIC”，为区别于SONAR的音译“声呐”，将ASDIC翻译为“潜艇探测器”。
1918年，英国和美国都生产出了成品。1920年英国在皇家海军HMSAntrim号上测试了他们仍称为“ASDIC”的声呐设备，1922年开始投产，1923年第六驱逐舰支队装备了拥有ASDIC的舰艇。1924年在波特兰成立了一所反潜学校——皇家海军Ospery号（HMSOsprey），并且设立了一支有四艘装备了潜艇探测器的舰艇的训练舰队。1931年美国研究出了类似的装置，称为SONAR（声呐）。
和许多科学技术的发展一样，社会的需要和科技的进步促进了声呐技术的发展。俄罗斯海军专门将一艘核子K-403号潜艇改成声呐测试用艇，可见其重视程度。声波是观察和测量的重要手段。有趣的是，英文“sound”一词作为名词是“声”的意思，作为动词就有“探测”的意思，可见声与探测关系之紧密。
由于电磁波在水中衰减的速率非常的高，无法做为侦测的讯号来源，因此以声波探测水面下的人造物体成为运用最广泛的手段。无论是潜艇或者是水面船只，都利用这项技术的衍生系统，探测水底下的物体，或者是以其作为导航的依据。作远距离传输的能量形式。于是探测水下目标的技术——声呐技术便应运而生。
声呐是各国海军进行水下监视使用的主要技术，用于对水下目标进行探测、分类、定位和跟踪；进行水下通信和导航，保障舰艇、反潜飞机和反潜直升机的战术机动和水中武器的使用。此外，声呐技术还广泛用于鱼雷制导、水雷引信，以及鱼群探测、海洋石油勘探、船舶导航、水下作业、水文测量和海底地质地貌的勘测等。
水下声道

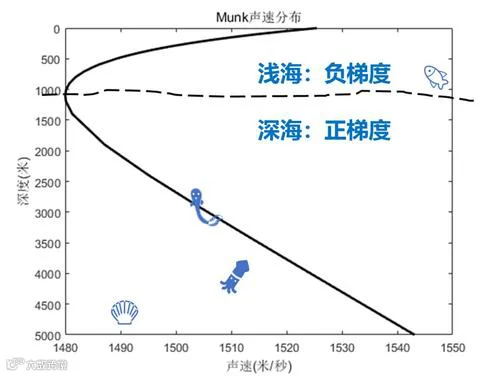

产生海洋传播声道的条件是海洋边界及特定声速剖面，声速剖面就是海洋的声速分层结构。海水中的声速是温度、盐度和静压力(深度)的函数，它大致分为三层：表面层、主跃变层和深海等温层。
表面层中的声速对温度和风的作用很敏感，有明显的季节变化和日变化。在表面层以下约千米深度内，温度随深度而下降，使声速也随深度下降，具有较强的负声速梯度，称为主跃变层。最下面的称为深海等温层，层中海水处于冷而均匀的稳定状态，声速随着深度的增加而增加。在主跃变层的负声速梯度和深海等温层的正声速梯度之间存在一个定速极小值(声道轴)，形成较稳定的深海声道——声发声道。
在沿岸浅海及大陆架上，声速剖面受较多的因素影响，有较强的地区变异性和短时间不稳定性。但平均而言，仍有比较明显的季节特征。在冬季的典型声速剖面是等温层，在夏季往往是负跃层或负梯度。
在浅海，由海面和海底构成浅海声道，声波在声道中由海面和海底不断反射而传播。海底的声反射特性，特别是小掠射角的海底反射损失，是浅海声场分析和声呐作用距离预报的重要参量，它决定于海底的底质和结构。
当声传播水平距离不特别远(几百千米以内)时，往往把海洋看作分层媒质，分层媒质中的波动理论在60年代已达到较为成熟的阶段。海洋中存在着大量散射体以及起伏不平的界面。当声源发射声波以后，碰到这些散射体，就会引起声能在各个方向上重新分配，即产生散射波，其中返回到接收点的散射波的总和称为混响。
混响是主动式声呐的主要干扰。由产生混响的散射体不同性质，可分为体积混响、海面混响和海底混响。对混响的研究大体上分为能量规律和统计规律两个方面，混响的能量规律的理论分析以声波在海洋中的传播理论和散射理论的结合为出发点，主要涉及混响强度同信号参量和环境因素的联系以及衰减规律。
随着声纳信号处理技术的发展，接收机输出数据率不断提高，靠声纳员来辨认出目标并测定其参量是很困难的，这就发展了机器辅助检测和自动检测的技术。虽然水声信号处理的理论与雷达很相似，但由于水声信道的复杂性，仍有许多不同之处。
1、深海中的声传播
通过混合层声道、声发声道和会聚区等方式传播。
①深海混合层声道。
它使掠射角小于在混合层底部（即下边界）发生反转的临界角，使声线保持在声道中，从而形成较为良好的声波传播通道。在层的下面产生声影区，由于海面的声散射以及声道下边界引起的衍射，一些能量进入了影区，故影区不是完全无声的。混合层声道的传播损失除了几何扩展和吸收衰减外，还包括泄漏衰减。当频率低于第1号简正波的截止频率时，这种声道作用不复存在。
②深海声发声道。
声发(sofar)声道词意来源于SOFAR系统营救坠海失事的飞行员。当声源置于声道轴附近时，由于声线向声速较小处弯曲，使一定掠射角内的声线不触及海面和海底而被保留在声道内。它的传播损失只包括吸收衰减和几何扩展，因此，对于较低频率的声波，由于吸收很小，能够传播得非常远。这种超远传播现象在40年代就已被发现。已经证明，几千克三硝基甲苯的爆炸声能够在海洋中6000km远处被收听到。
③会聚区。
越靠近声道轴的声线携带的能量越大，所以接收信号的幅值随时间缓慢上升，到沿声道轴声线到达时取最大值，尔后突然截止。在声道中，由于邻近射线的交会形成声强度较强的焦散区。由交会而构成的包络线称焦散线，焦散线相交海面的区域称会聚区。会聚区中的峰值声强级有超过球面扩展加吸收达25dB的会聚增益，通常取10～15dB。会聚区宽度的数量级约为距离的5%～10%，而第一会聚区宽度约为5.5km。理论预言，在中国南海表面声速小于底部声速的海洋中也存在较强的反转点会聚区，结果已被实验证实。利用会聚区实现远程探测已成为现役声呐的一种重要工作方式。此外，还有相对次要的海底反射束传播方式。
2、浅海中的声传播
由于海底参与作用，使浅海声道比深海声道还要复杂。
①均匀层声场。
它是浅海声场中最简单、也是最基本的情况。C.L.皮克里斯首先以均匀液态海底模型及两液层海底模型讨论了均匀浅海中爆炸声的传播问题，为水声场的简正波理论作了开创性的工作。
②负梯度声场。
在夏季无风天气，由于太阳照射造成声速随深度下降，形成负梯度声速剖面。浅海负梯度的平滑平均场强也存在类似的四个场区，但由于声速负梯度所引起的声线向下弯曲，使声线以较大的角度触及海底，导致声线碰撞海底的次数增加，并且每次碰撞又有较大的反射损失，使声能漏出声道的效应显著地大于均匀层，场强以更快的速度随距离而衰减。当水平距离足够远，在水中反转的声线起主要作用时，会出现明显的声场深度结构，越靠近海底场强越强。
③温跃层声场。
在夏季有风天气，浅海表面在风搅混下形成等温层，而海洋下部的海水仍残留有冷水特性，温度会在当中一薄层内由上面较暖的等温层过渡到下面较冷的等温层，使得声速也发生相应的剧烈变化，从而形成夏季的另一种典型浅海声道──温跃层声道。在有温跃层（通常是负跃层）的海洋中，当声源置于温跃层以下时，只有大掠射声线才可以穿透温跃层，小掠射角声线被温跃层反射而保留在下层，这些声线的海底反射损失小，传播衰减一般小于大掠射角的情况。因此，当水平距离足够远时，温跃层下的场强显著地大于温跃层上的场强。反映这种场强深度结构的物理量称为穿透比，它被定义为下发下收的场强与上发下收(或下发上收)的场强之比。另外，由于声线管的扩张，上发上收的场强也大于上发下收的场强。
在浅海声道中，多途效应（参加叠加声场的各号简正波具有不同的群速度，或到达接收点的声线有不同的路径）使得宽带脉冲声信号在传播过程中不断畸变。在均匀层和负梯度情况主要表现为波形的拖散，而在负跃层情况将会有规则的梳状结构出现。
3、声场数值预报
由于海洋媒质的时空多变性，在许多实际应用中，利用快速计算机，根据海洋环境参量的测定值或预报值，在建立了能够反映海洋环境因素对声场的制约关系的理论模型基础上，进行海洋声场数值预报成为当前亟待研究的重要课题。
所发展的预报方法有五种：①射线算法；②简正波算法；③抛物方程算法;④快速声场程序(FFP)算法；⑤水平射线－垂直简正波法。每一种算法都各有其优缺点，要针对具体问题的性质作适当选择。
声呐结构、安装及分类
⒈声呐结构
声呐装置一般由基阵、电子机柜和辅助设备三部分组成。基阵由水声换能器以一定几何图形排列组合而成，其外形通常为球形、柱形、平板形或线列行，有接收基阵、发射机阵或收发合一基阵之分。电子机柜一般有发射、接收、显示和控制等分系统。辅助设备包括电源设备、连接电缆、水下接线箱和增音机、与声呐基阵的传动控制相配套的升降、回转、俯仰、收放、拖曳、吊放、投放等装置，以及声呐导流罩等。
换能器是声呐中的重要器件，它是声能与其它形式的能如机械能、电能、磁能等相互转换的装置。它有两个用途：一是在水下发射声波，称为“发射换能器”，相当于空气中的扬声器；二是在水下接收声波，称为“接收换能器”，相当于空气中的传声器（俗称“听筒”）。换能器在实际使用时往往同时用于发射和接收声波，专门用于接收的换能器又称为“水听器”。换能器的工作原理是利用某些材料在电场或磁场的作用下发生伸缩的压电效应或磁致伸缩效应。
⒉安装

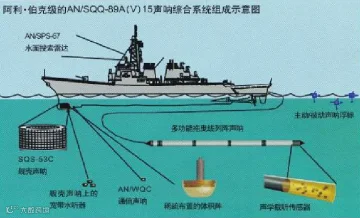

传统上潜艇安装声纳的主要位置是在最前端的位置，由于现代潜艇非常依赖被动声纳的探测效果，巨大的收音装置不仅仅让潜艇的直径水涨船高，原先在这个位置上的鱼雷管也得乖乖让出位置而退到两旁去。
其他安装在潜艇上的声纳型态还包括安装在艇身其他位置的被动声纳听音装置，利用不同位置收到的同一讯号，经过电脑处理和运算之后，就可以迅速的进行粗浅的定位，对于艇身较大的潜艇来说比较有利，因为测量的基线较长，准确度较高。另外一种声纳称为“拖曳声纳”，因为这种声纳装置在使用时，以缆线与潜艇连接，声纳的本体则远远的拖在潜艇的后面进行探测，拖曳声纳的使用大幅强化潜艇对于全方位与不同深度的侦测能力，尤其是潜艇的尾端。
这是因为潜艇的尾端同时也是动力输出的部分，由于水流的声音的干扰，位于前方的声纳无法听到这个区域的讯号而形成一个盲区。使用拖曳声纳之后就能够消除这个盲区，找出躲在这个区域的目标。
⒊分类
声呐的分类可按其工作方式，按装备对象，按战术用途、按基阵携带方式和技术特点等分类方法分成为各种不同的声呐。例如按工作方式可分为主动声呐和被动声呐；按装备对象可分为水面舰艇声呐、潜艇声呐、航空声呐、便携式声呐和海岸声呐等。
①主动声呐：
主动声呐技术是指声呐主动发射声波“照射”目标，而后接收水中目标反射的回波时间，以及回波参数以测定目标的参数。有目的地主动从系统中发射声波的声呐称为主动声呐。可用来探测水下目标，并测定其距离、方位、航速、航向等运动要素。主动声呐发射某种形式的声信号，利用信号在水下传播途中障碍物或目标反射的回波来进行探测。由于目标信息保存在回波之中，所以可根据接收到的回波信号来判断目标的存在，并测量或估计目标的距离、方位、速度等参量。具体地说，可通过回波信号与发射信号问的时延推知目标的距离，由回波波前法线方向可推知目标的方向，而由回波信号与发射信号之间的频移可推知目标的径向速度。此外由回波的幅度、相位及变化规律，可以识别出目标的外形、大小、性质和运动状态。主动声呐主要由换能器基阵（常为收发兼用）、发射机（包括波形发生器、发射波束形成器）、定时中心、接收机、显示器、控制器等几个部分组成。
大多数采用脉冲体制，也有采用连续波体制的。它由简单的回声探测仪器演变而来，它主动地发射声波，然后接收回波进行计算，适用于探测冰山、暗礁、沉船、海深、鱼群、水雷和关闭了发动机的隐蔽的潜艇。
②被动声呐：
被动声呐技术是指声呐被动接收舰船等水中目标产生的辐射噪声和水声设备发射的信号，以测定目标的方位和距离。它由简单的水听器演变而来，它收听目标发出的噪声，判断出目标的位置和某些特性，特别适用于不能发声暴露自己而又要探测敌舰活动的潜艇。
声呐技术的应用
水声技术是各国海军进行水下监视使用的主要技术，用于对水下目标进行探测、分类、定位和跟踪，进行水下通信和导航，保障舰艇、反潜飞机和反潜直升机的战术机动和水中武器的使用。随着现代声纳技术的发展和进步，新一代声纳具有更先进的探测性能和更远的探测距离，一些高科技声纳还具有相当高的分辨率，能够识别蛙人和可疑水下航体。
⒈海洋测绘

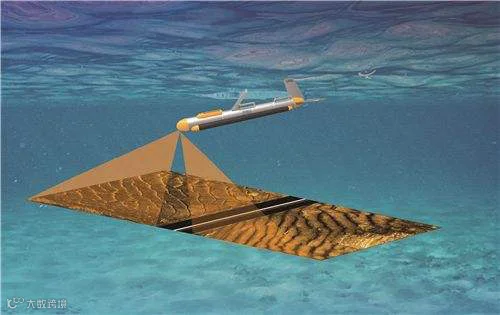

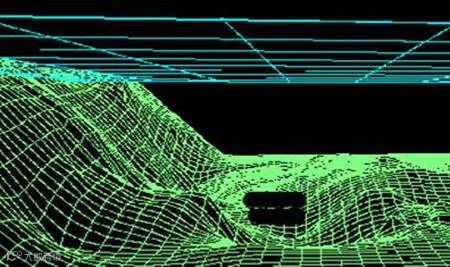

随着海洋高新技术的介入和装备的不断升级，水下地形声学探测技术获得了迅速的发展，现已成为世界各海洋国家在海洋测绘方面的重要研究领域之一。利用声呐技术进行海洋测绘的设备有：单波束回声测深仪、侧扫声呐、多波束测深、浅地层剖面仪。
⒉海流流速测量
现代声纳技术可以利用多普勒效应进行流速测定，这种声纳系统使用一对装在船底倾斜向下的指向性换能器，由海底回波中的多普勒频移可以得到舰船相对于海底的航速。另一方面，若将声纳固定在流动的海域中，它可以自动检测和记录海水的流动速度及方向。
⒊海洋渔业
探鱼仪是一种可用于发现鱼群的动向、鱼群所在地点、范围的声纳系统，利用它可以大大提高捕鱼的产量和效率;助鱼声纳设备可用于计数、诱鱼、捕鱼、或者跟踪尾随某条鱼等。海水养殖场已利用声学屏障防止鲨鱼的入侵，以及阻止龙虾鱼类的外逃。
⒋水声通信
水声通信是水面舰艇、潜艇间相互通信的重要手段，利用声纳系统在水下可代替导线的连接，使用声束来传递信息，实现舰艇之间的通信和交流。
