导读：2022年11月5、6日，2022国际音频技术博览会暨声学楼十七周年年会于深圳前海成功举行。

2022年11月5、6日，2022国际音频技术博览会暨声学楼十七周年年会于深圳前海成功举行。大会得到了国家及深圳、包括前海相关各级部门领导的高度重视，获得了国内外著名专家、学者和广大音频相关著名企业的大力支持。同时，也引起了包括深圳卫视等众多主流媒体的高度关注！

深圳卫视对2022国际音频技术博览会的特别报道

数百位重要嘉宾、技术专家和数千位来自全面各地的产业界朋友们相聚于深圳前海。大会通过精彩的展示、论坛、培训等多样化的活动，获得了众多产业界人士的高度好评，引起了行业强烈反响，奏响了声学产业新的华章！

在两天的大会中，大家充分交流沟通，畅谈中国音频产业新的发展，一起愉快的渡过了虽然短暂但极具意义的美好时光。同时，有许多著名品牌精彩亮相2022国际音频技术博览会暨声学楼十七周年年会。

2022声学楼十七周年年会企业风范

深圳市指南测控技术有限公司

指南测控TWS耳机全自动化测试系统的突破

近年来，随着TWS真无线耳机的持续更新和广泛普及，各个知名厂商的持续投入与跟进。TWS耳机的功能和性能得到了及大的提升，行业也已达到了相当量的产业规模和技术积累。由于市场的热切需求，同时也为节省人力、场地、提升产业工艺及质量标准化水平，提高产线测试的效率和可靠性。指南测控全新研发出“TWS耳机PCBARF+电压电流+电声一站式全自动化测试设备”“TWS耳机成品声学全自动化测试设备”“TWS耳机成品RF全自动化测试设备”“TWS耳机成品微型自动化测试设备”。今天指南测控给大家带来了TWS耳机全系列的全自动化测试设备。

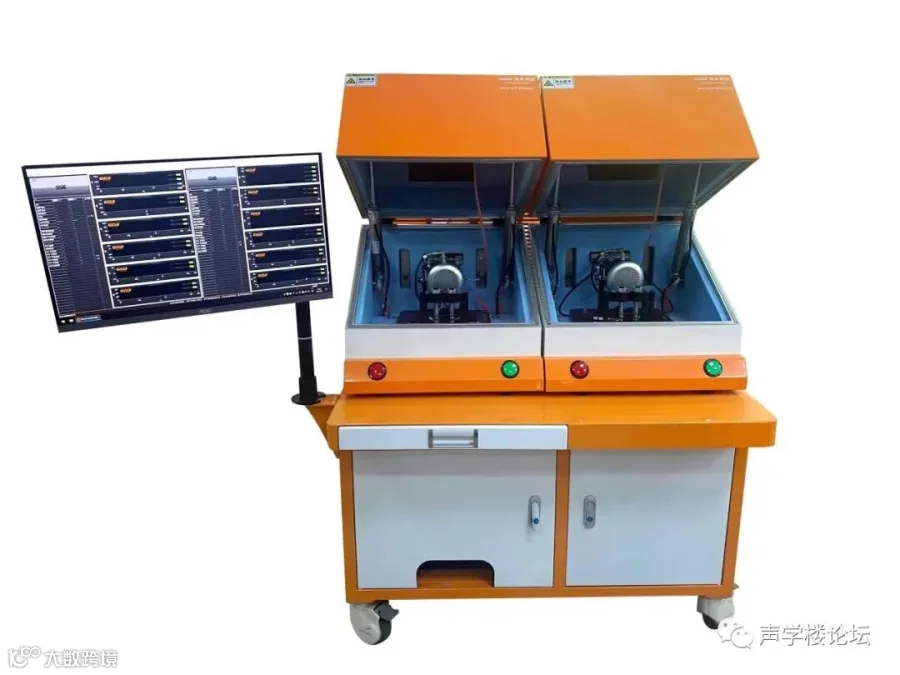

首先介绍一下全自动化系统中的子系统:TWS耳机蓝牙声学+ENC+ANC四通道测试设备。

蓝牙耳机经过几年的快速发展性能不断提升功能越来越多，一台高精度高效率的声学测试设备显得格外重要，蓝牙声学+ENC+ANC自动化测试设备实现了双箱四通道并行一站式测试（可调PEQ)+ENC+MIC+ANC（可调滤波器）等，同时还可以进行耳机软件版本，左右耳电量，按键等功能测试，完善了以往测试设备功能单一的现状。减少了产线的声学测试设备的种类及数量，为全自动化的升级减少了不同设备之间的转接次数和集成难度，并有效降低了全自动化系统的成本。

该系统拥有以下几个显著的特点:

一站式测试:一个机台完成蓝牙SPK+MIC+ENC+ANC的全部测试测试，所有测试项目可自由组合增减。

滤波器调整:支持ANC滤波器在线自动调整，在线修复ANC不良坏机，无需拆机，提高良品率节约成本。

PEQ调整:支持喇叭EQ自动调整，在线修复喇叭曲线不良坏机，无需拆机，提高良品率节约成本。

集成度高:全新设计的系统模块，优化了系统复杂度，便于维护。

精准高效易用:继承指南测控测试系统一贯的准确高效、友好易用等优点。

兼容性好：可以对老客户现场的旧设备进行升级，提升产能和人机效率。

测试效率产能
测试项目	测试4PCS时间	产能	人力配置
SPK+MIC	25S	576PCS/H	1
SPK+MIC+ENC	40S	360PCS/H	1
SPK+MIC+ENC+ANC	50S	288PCS/H	1

以下就是今天的主角，TWS耳机全自动化测试设备。分为以下4款分别介绍。

1.TWS耳机PCBARF+电压电流+电声一站式全自动化测试设备

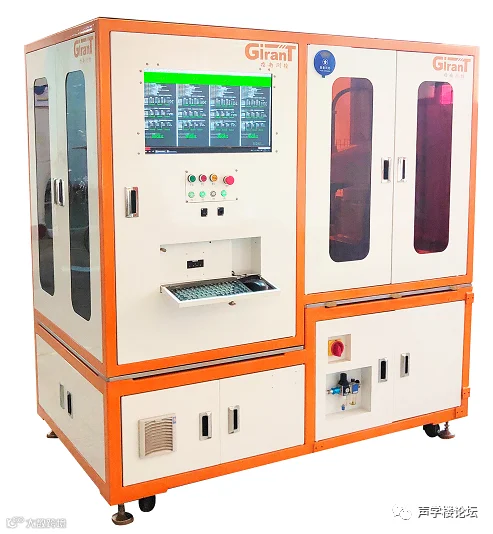

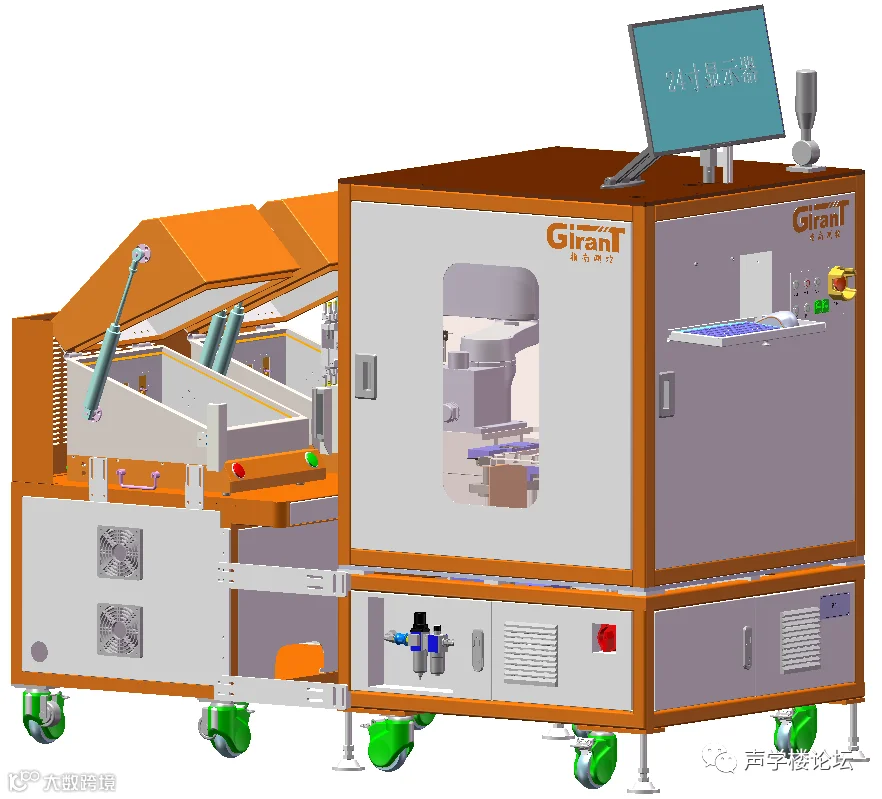

设备图例

设备参数

序号	项目	说明
1	外观材质	采用钣金外框架及方通搭建内部框架
2	外观尺寸	2000mm（L)1500mm(W)1850mm(H)
3	操作方式	设备自动上下料、人工每2.5H取放1次料
4	控制方式	工控机+上位机+PLC+运控软件
5	测试节拍	设计产能≥500PCS（依测试项目定）
6	检测系统	2组光源镜头模组（配置高端相机）
7	通讯方式	TCP/IP通讯
8	电气需求	220V7kW电入线，0。7MPa洁净气源

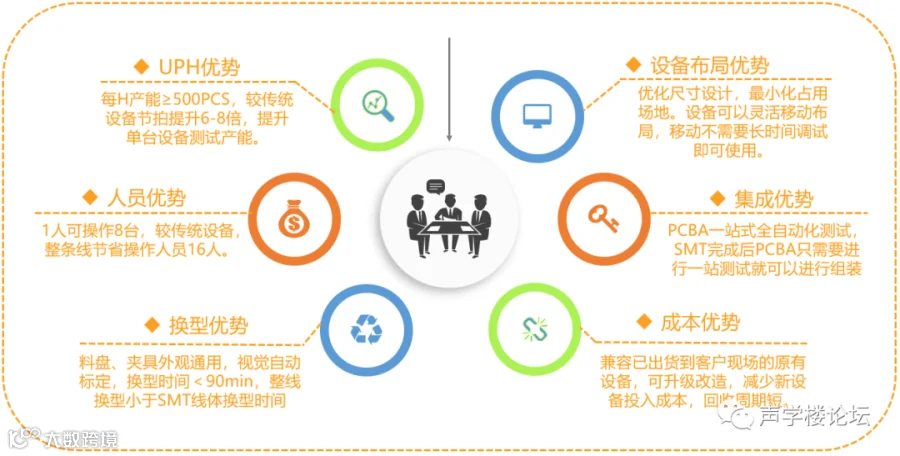

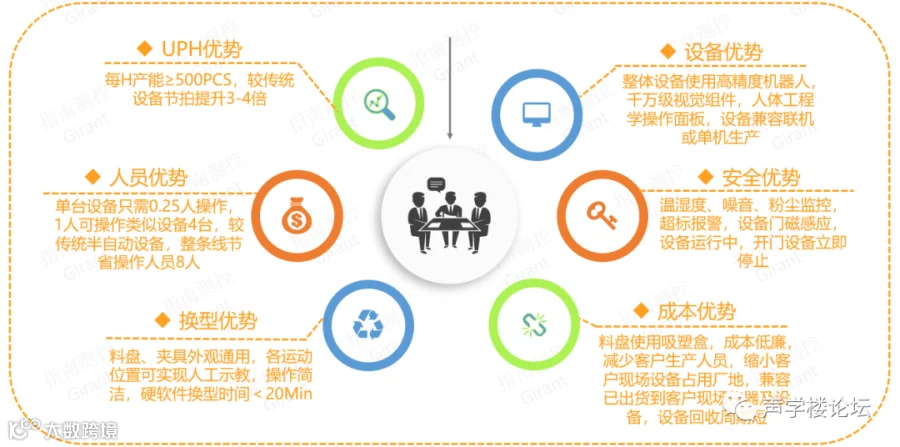

设备优势

测试界面图例

测试项目

序号	项目	序号	项目
1	电压电流	9	调制特性
2	校正偏移	10	功率控制
3	版本检查	11	喇叭频响曲线
4	DUT	12	喇叭灵敏度
5	单时隙灵敏度	13	喇叭失真曲线
6	载波频率偏移	14	喇叭信噪比
7	初始载波容限	15	麦克风频率曲线
8	输出功率	16	麦克风失真曲线

2.TWS耳机成品声学全自动化上下料测试设备

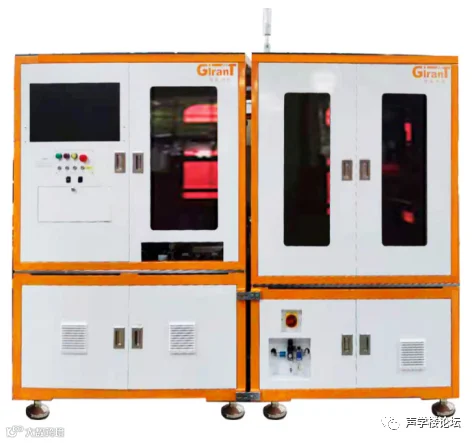

设备图例

设备参数

序号	项目	说明
1	外观材质	采用钣全外框架及方通搭建内部框架
2	外观尺寸	2800mm(L)1800mm(W)1800mm(H)
3	操作台高度	600mm(产品取放高度)
4	操作方式	设备自动上下料，人工每1.5H取放1次料
5	控制方式	工控机+机器人+视觉+运控软件
6	测试节拍	每时产能>500PCS（依测试项目定）
7	传送系统	高精度机器人输送单元
8	检测系统	1组光源镜头模组（配置高端相机）
9	通讯方式	TCP\IP通讯
10	电气需求	220V-3KW电入线，0。7Mpa洁净气源
11	保修期	设备一年，软件一年

测试项目

可测试项目多达30多项：喇叭频响曲线、喇叭灵敏度、喇叭平衡曲线、喇叭分档、喇叭极性、喇叭THD曲线、喇叭失真度、ENC开曲线、ENC关曲线

ENC效果、主麦频响曲线、主麦风灵敏度、FF麦测试、FB麦测试、空载曲线、被动降噪曲线、被动降噪效果、FB麦曲线、FB麦降噪效果、FB+FF降噪效果、FB+FF曲线、平衡度、最小深度、EQ跟随调整、异常音测试（代替人工听音）、ANC烧录、底噪、底噪频谱等。

3.TWS耳机成品RF全自动化测试设备

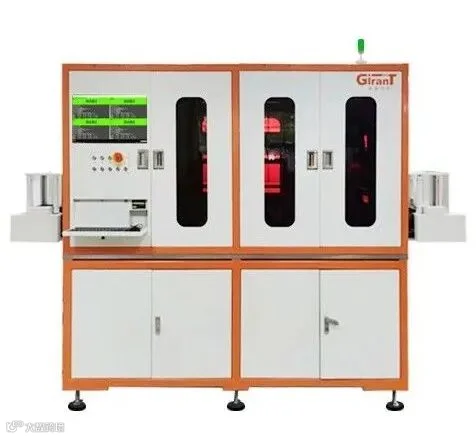

设备图例

设备参数

序号	项目	说明
1	外观材质	采用钣全外框架及方通搭建内部框架
2	外观尺寸	1800mm（L）1100mm（W）1800mm(H)
3	操作台高度	600mm(产品取放高度)
4	操作方式	设备自动上下料，人工每1。5H取放1次料
5	控制方式	工控机+机器人+视觉+运控软件
6	测试节拍	每时产能>600PCS（依测试项目定）
7	传送系统	高精度机器人输送单元
8	检测系统	1组光源镜头模组（配置高端相机）
9	通讯方式	TCP\IP通讯
10	电气需求	220V-3KW电入线，0。7Mpa洁净气源
11	保修期	设备一年，软件1年

设备优势介绍

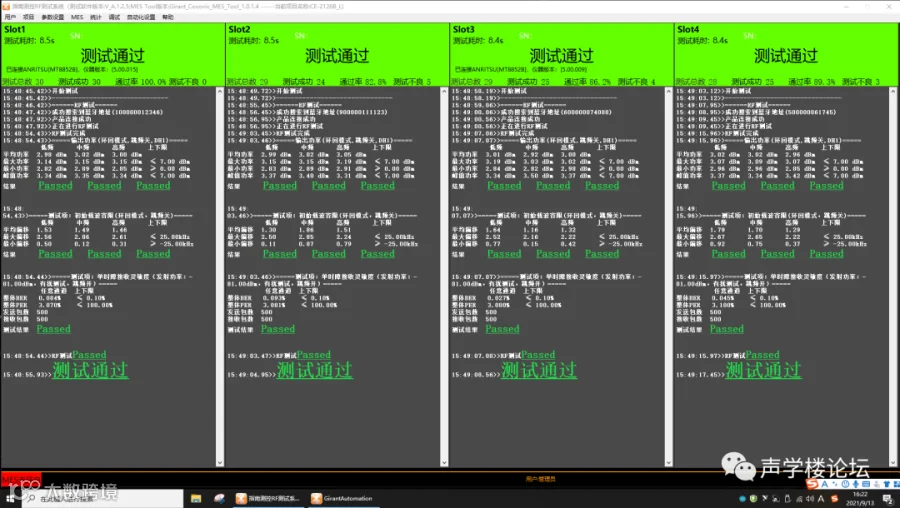

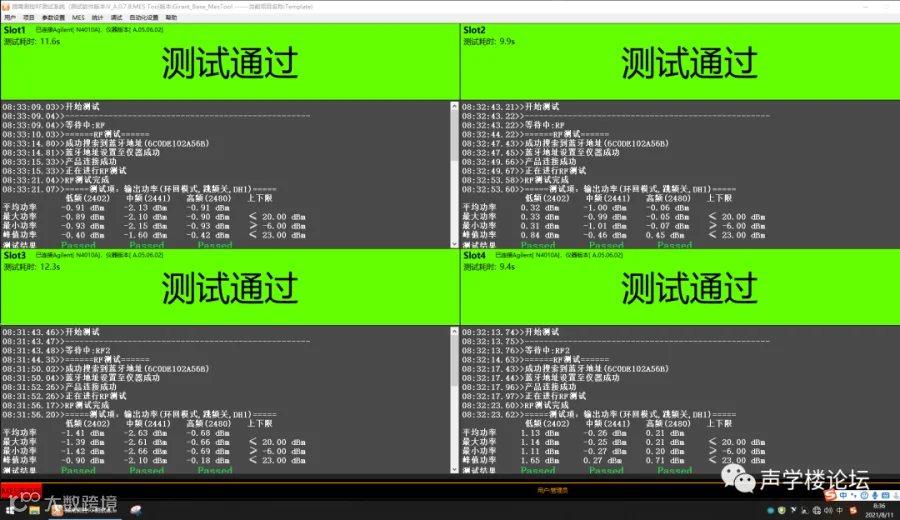

设备测试界面

测试项目

序号	测试项目
1	DUT
2	版本检查
3	单时隙灵敏度
4	蓝牙名称管控
5	多时隙灵敏度
6	载波频率漂移
7	初始载波容限
8	输出功率
9	调制特性
10	功率控制

4.TWS耳机成品微型自动化测试设备

创新驱动、技术先行，蓝牙耳机桌面机器人测试自动化设备，为解放操作人员，提高生产效率而生，使用工业机器人自动取放料方式。支持客户现场设备升级，兼容原有的“指南测控”设备，为客户提供优质的降本、减人、提效自动化设备！

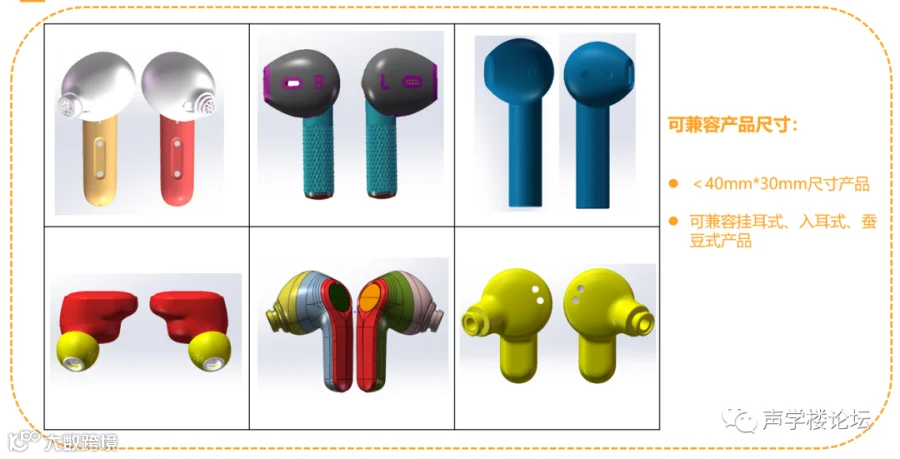

设备特点

小：设备尺寸小巧，外形不超过传统测试设备尺寸；

少：较传统人工测试设备，单条线测试人员减少4-6人；

升：较传统人工测试设备，产能节拍提升30%以上，提升现场设备效率；

低：换型时间＜30Min，单个型号换型成本＜5K；

值：现场旧设备可直接升级到全自动化，很好的利用旧设备改造。

设备图例

设备参数

序号	项目	说明
1	外观材质	采用钣金外框架及方通搭建内部框架
2	外观尺寸	本体尺寸:1800mm（L)900mm(W)1500mm(H)
3	操作台高度	500mm（产品取放高度）
4	操作方式	设备自动上下料、人工每1.2H取放1次料
5	控制方式	工控机+上位机+视觉+运控软件
6	测试节拍	RF每时产能≥300PCS，声学每时产能≥450PCS（依测试项目定）
7	传送系统	高精度模组输送单元
8	检测系统	1组光源镜头模组（配置高端相机）
9	通讯方式	TCP/IP通讯
10	电气需求	220V3kW电入线，0。7MPa洁净气源
11	保修期	设备一年，软件1年

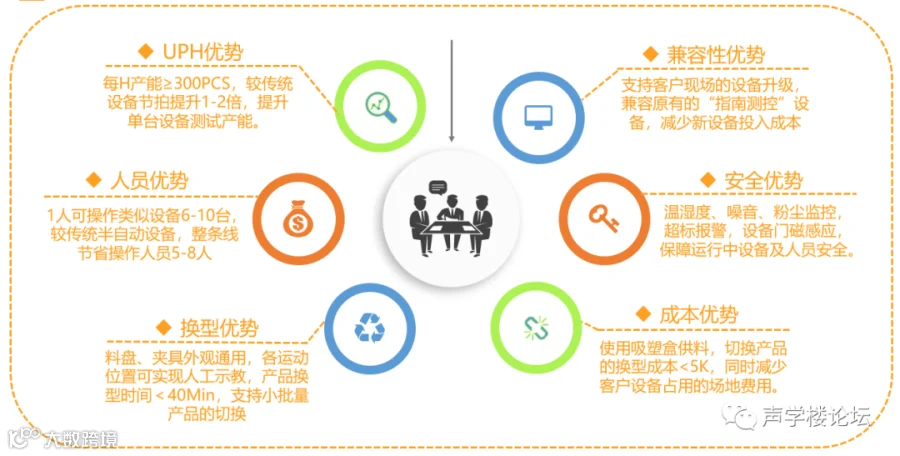

设备优势

以上全自动化测试设备是深圳市指南测控技术有限公司针对TWS耳机产线自动化测试开发的整体解决方案，结合众多客户的实际测试需求，以及指南测控这些年在行业内积累的丰富的射频音频电声自动化测试经验，专为满足行业内生产需求而开发定制，具有功能全面、精确度好、效率高、直观易用等特点。提高生产制造能力，助您赢得市场和客户的信赖。

随着电子技术的不断进步，音频行业也会不断涌现出更有价值的方案及产品。指南测控会继续打磨和耕耘，想客户之所想，急客户之所急，为广大客户带来更有性价比的自动化解决方案，以“专业、可信赖、持续创新”的精神，实现“让制造更智能”的公司使命。
