在解释扬声器阻抗曲线之前，让我们先了解一下电气基础知识。如果我们在电气系统中施加一个电压时，电气系统将对电流表现出一定程度的阻碍作用。我们称此为阻抗，以欧姆（Ω）为单位。让我们区分一下阻抗和电阻，它们使用相同的度量单位（Ω），但不是相同的东西。
当电路由直流电驱动时，应使用电阻来描述阻碍的大小，它是一个固定值。
当电路由交流电驱动时，应使用阻抗来描述阻碍的大小。由于交流电中的电流是变化的，所以阻抗不仅有幅度分量，而且有相位分量。
扬声器系统使用交流电，因此阻抗是我们的主要研究对象，阻抗值会随频率发生变化。在查看官方提供的规格参数表时，我们可能会同时看到电阻和阻抗值，例如Re= 3.4Ω（电阻）和Z = 4Ω（阻抗）。Re表示音圈的直流电阻，Z表示标称阻抗，这里的“标称”指平均值，由于阻抗会随频率变化，所以我们使用平均值来进行描述。这意味着阻抗将主要在4Ω左右，但是它最高可以达到50Ω，而最低则会到2.5Ω。
左中括号
扬声器阻抗曲线
左中括号
扬声器阻抗不是一个固定值，而是随频率变化的。这意味着我们将需要一个图形来准确分辨出驱动器的阻抗。同时由于箱体会影响扬声器的性能，因此同一驱动器的阻抗曲线也会因为箱体的不同而产生变化。那么让我们来看一下，在自由场中的驱动器或密闭箱体中的驱动器的扬声器阻抗曲线。

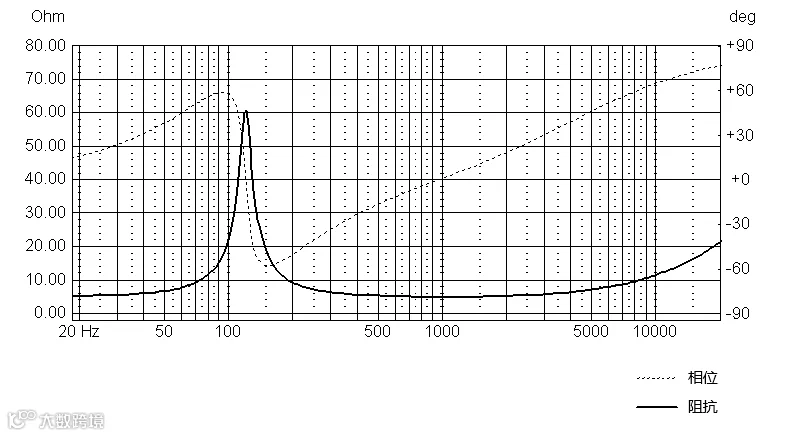

让我们来分析一下密闭箱体中驱动器的阻抗图。如果将一个扬声器分别放在自由场和密闭箱体中进行测量，两张阻抗图看起来都会很相似。但在密闭箱体中时，阻抗的峰值将出现在较高的频率，这是因为箱体会提高音箱系统的谐振频率。
实线是阻抗。我们以欧姆为单位描述阻抗的大小，在图表的左侧读取相应的数值。
虚线是相位。我们以度为单位描述相位差，您可以在图形的右侧读取相应的数值。

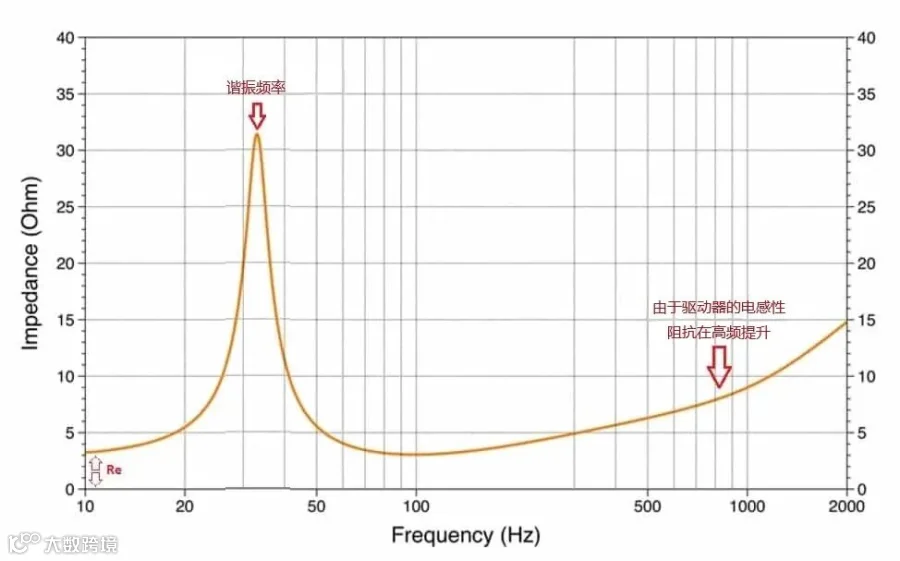

阻抗曲线图可以向我们揭示几个重要的有用信息，因此让我们分析一下扬声器阻抗曲线：
图表左侧的最小值是直流电阻（Re）。在我们的曲线图中可以看到大约为3.2Ω。
制造商标注的是标称阻抗，标称阻抗指的是阻抗的平均值。这张图中，标称阻抗为4Ω,仅比Re略高。
阻抗图中的峰值代表谐振频率，对于自由场中的驱动器和密闭箱体中的驱动器来说都是如此。对于密闭箱体中的驱动器来说，如果我们将其与位于自由场中的相同驱动器进行比较，则谐振频率会稍高。
随着频率的升高，阻抗也随之升高。扬声器由多个部分组成，其中有一个是音圈，它是一个电感器。这将表现出与电流相反的电感电抗。由于感抗与频率成正比，因此阻抗随频率的升高而升高。
在有抗电路（具有电抗和感抗）中，电流和电压之间有时会存在相位不同的情况。这意味着电流将在一定时间段内超前或滞后于电压。这种差异被称为相位差，以度为单位。
相位差的特性：
在容性电路中，电流会超前电压，此时相位差为负。
在感性电路中，电流将滞后于电压，此时相位差为正。
在纯电阻电路中，电流和电压同相，此时相位差为0°。
现在让我们回到音频领域，分析一下扬声器阻抗曲线：

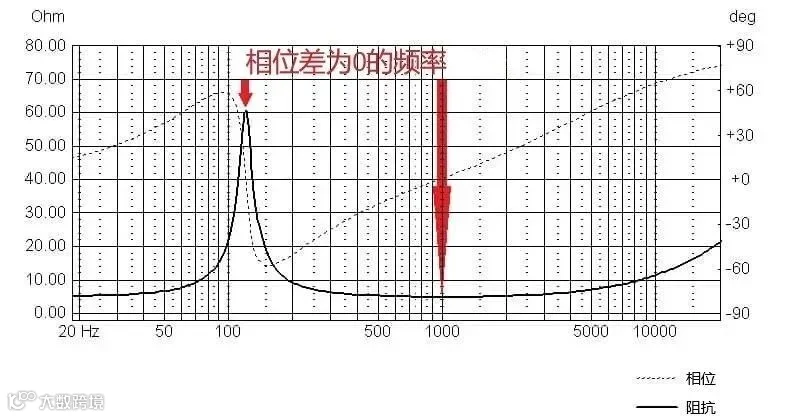

根据扬声器系统的电抗变化，相位差的数值也会发生变化。在谐振频率和由于音圈电感导致阻抗开始上升的频率，相位差为0°。
这个相位差在实际应用中可以做什么呢？它可以告诉我们功率放大器在驱动特定负载（扬声器）时自身散发的热量和实际传递给负载的功率之间的关系。相位差会在±90°之间变化，但是在实际情况下，它的范围会更窄：[-45°;+45°]。在0度时，放大器将输出与自身散热量等同的功率。在最坏的情况下（相移为45°），放大器散热的功率将是其提供给负载功率的4倍。因此，如果放大器向扬声器提供100W的功率（相移为45度），则会有400W的功率转化为热能。
译者注：
其中P为有功功率（即功率放大器传递给扬声器的功率），
为功率因数，

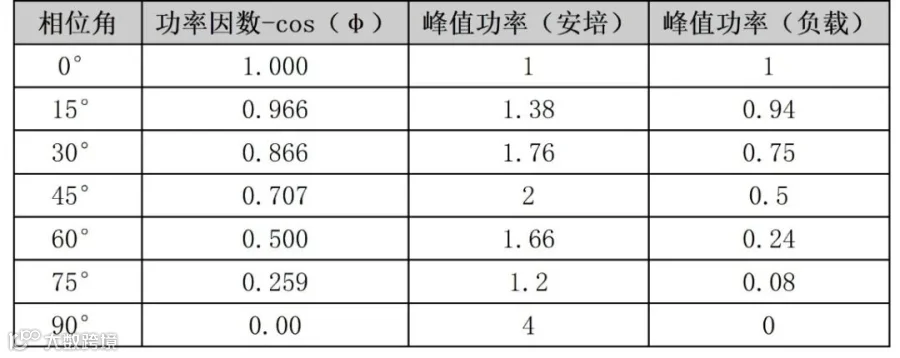

为相位差。剩余功率则会转化为无功功率，不会为扬声器提供声能的转换或让扬声器发热。如下表：

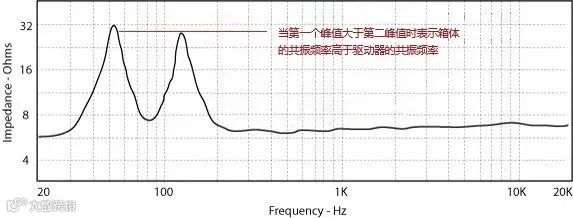

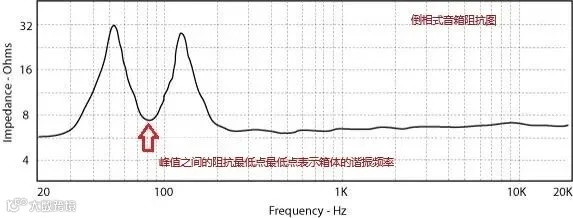

与自由场或密闭箱体的阻抗图不同，倒相式扬声器阻抗图将显示2个峰值。这是一个例子：
峰值之间的阻抗最低的点表示箱体的谐振频率
根据两个峰之间的高度比较，我们可以考虑以下3种特殊情况：

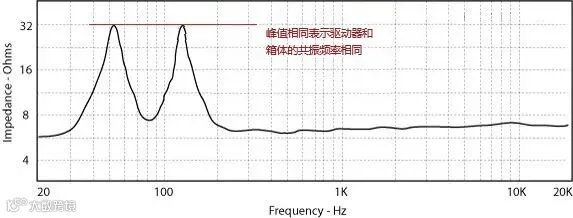

1. 两个峰的高度相同。这意味着驱动器在自由场中的共振频率（fs）与箱体的共振频率（fb）相匹配。
2. 第一个峰值高于第二个峰值。这意味着fb> fs。

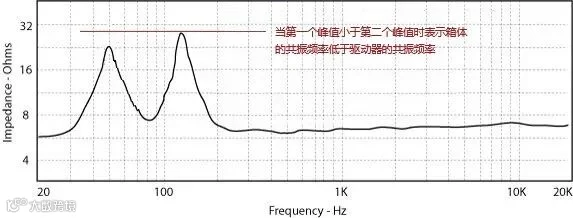

3. 第二个峰高于第一个峰。这意味着fb<fs。
译者注：
一个自由场中，驱动器能发出的最低有效频率为它的共振频率。当驱动器发出的频率达到箱体的共振频率时，驱动器的能量大部分被箱体耗散，导致驱动器无法进行有效的换能。
当箱体共振频率高于驱动器共振频率时，驱动器发出在箱体共振频率时会导致箱体产生严重的失真。
当箱体共振频率低于驱动器共振频率时，驱动器发出的所有频率都不会导致箱体共振。
现在，我们已经解释了扬声器阻抗曲线，你可以从曲线中看到其中的含义。无论是自由场中的扬声器、密闭箱体的扬声器和倒相式扬声器，如果您知道在哪里找到阻抗图，它都会为您提供各种有用的信息。
内容来源：hifi音响网
声明：本文章不代表声学楼赞同其观点或证实其内容的真实性。版权归原作者所有，如转载稿涉及版权等问题，请立即联系我们，我们会予以更改或删除相关文章，保证您的权利！
今年恰逢声学楼创办18周年。18年来，声学楼已逐渐发展到涵盖数十个方向迄今为止举办了800多场技术论坛，近千余位国内外讲者积极参与，累计超过13000人注册的音频领域年度盛会。十八载不断超越，作为国内音频技术领域参会人员众多，规模大，水平高的年度盛会，18年来将精心筹划，为参会者带来一场前沿碰撞、展望未来的技术盛宴，让每位参会者都能在声学楼这个超大体量专业平台上提升自身的专业价值，获得前行的动能！等你来，马上行动，欢迎参会报名音频产业盛会！
●优惠早鸟票开启了！
2023年声学楼十八周年年会论坛报名工作火热进行中......
年会时间：
2023年12月16日(星期六)至12月17日(星期天)
年会地点：

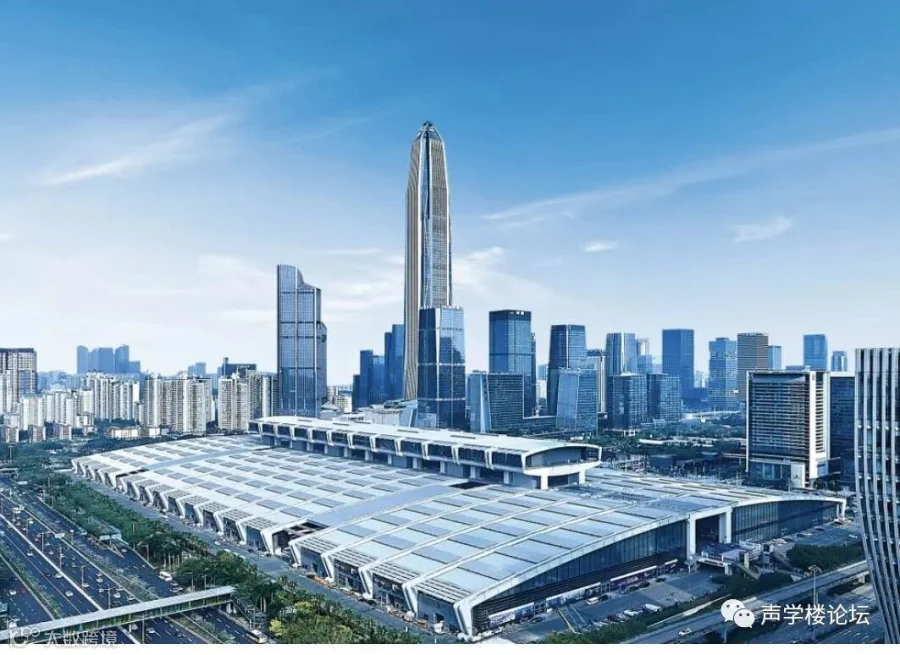

深圳会展中心
