这次图和动态图比较多，应该容易看得懂
一、结构模态

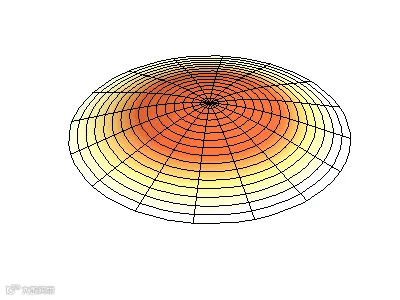

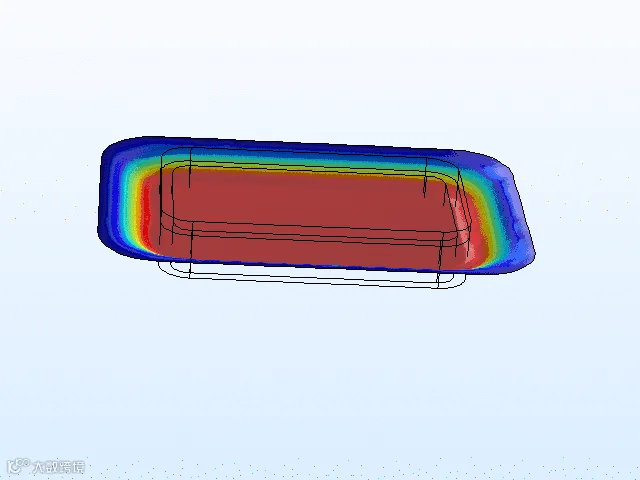

1.扬声器Fs
一般是第一阶模态

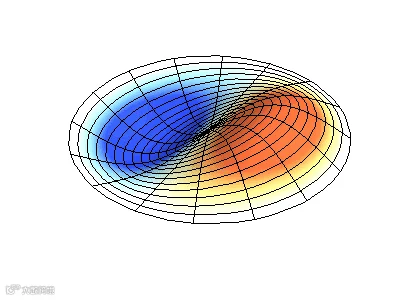

2.晃动模态
一般是第二阶和第三阶模态。对轴对称喇叭来说，模态频率接近，振型旋转90°。
容易擦圈 这个频率点一般不是位移最大的时候

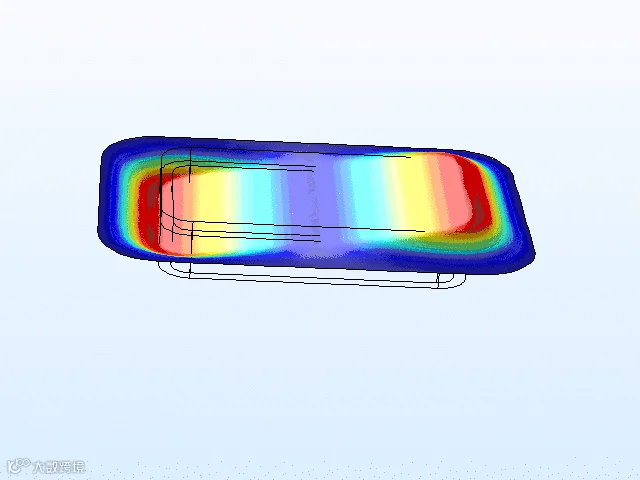

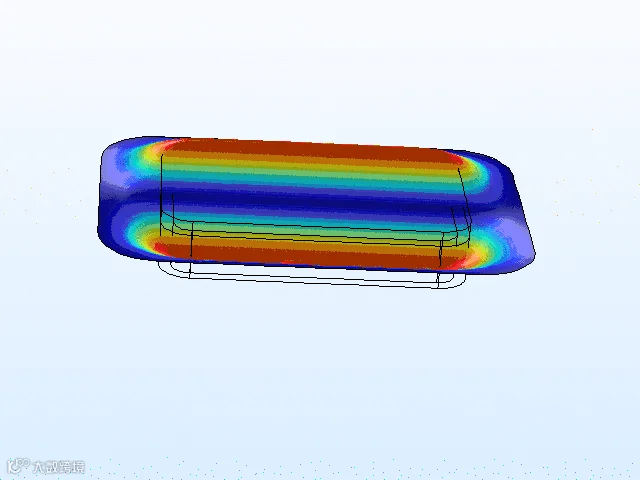

如果是类似下面的方形或者跑道型振膜，一般长轴晃动是第二阶，短轴晃动是第三阶

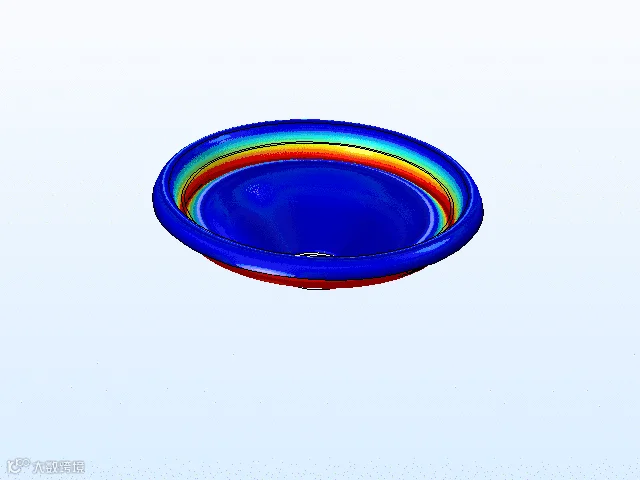

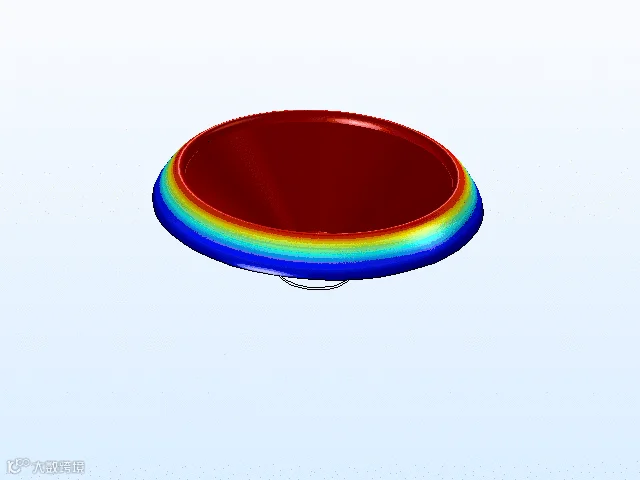

3.中频谷
音盆边缘谐振
开课啦！名师云集，助企创新！ꔷ 电声行业高层次人才研修班招生启动

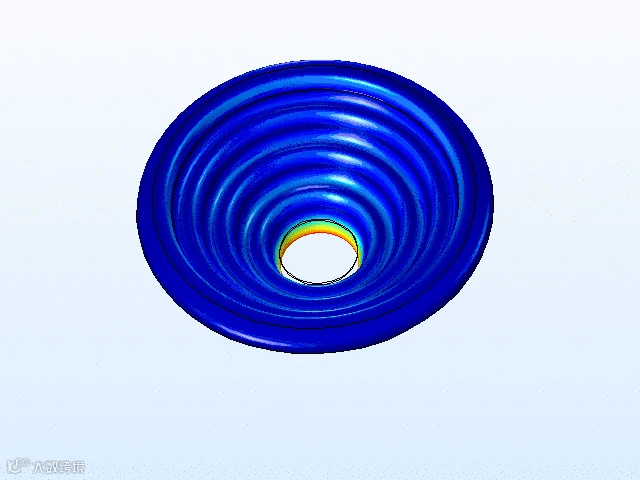

4.节圆分割振动
会对频响曲线噪声峰峰谷谷的影响

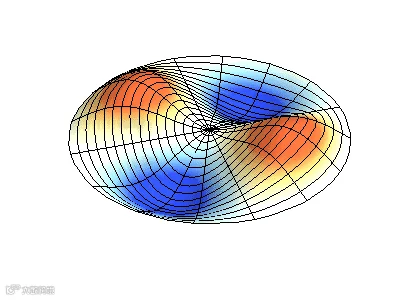

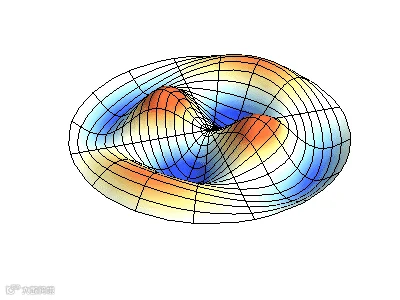

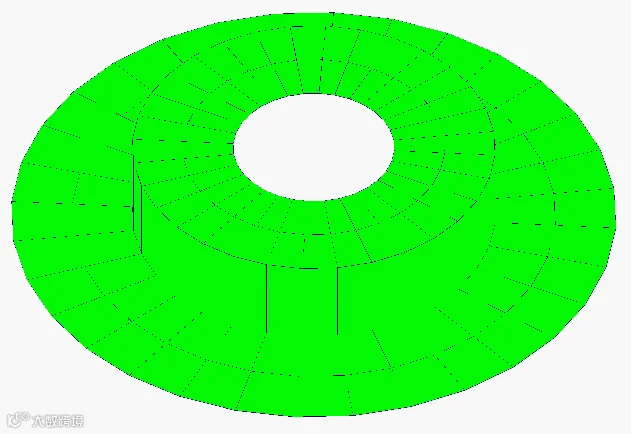

5.非轴对称分割振动
一般情况下对扬声器频率响应影响不大。如果用2维轴对称会损失全部轴对称模态，或者1/2,1/4模型会损失部分轴对称模态。最近还和一位同事探讨过这个问题。

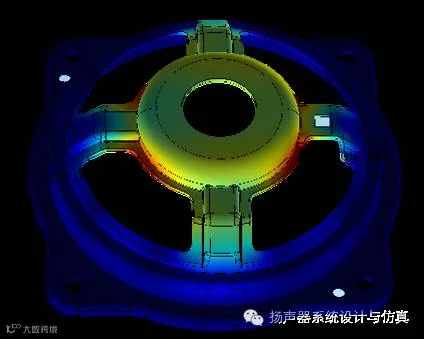

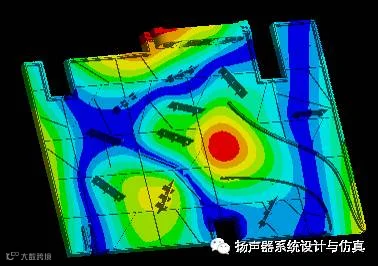

6. 结构强度
可以定性半定量地判断盆架或外壳的结构强度
对结构弱的位置进行增加加强筋，加厚之类的操作
可以采用Klippel的Scanner模块或者Polytec激光测振仪来进行验证，或直接判断
二、声模态
1. 倒相箱的准确Fb计算
2.箱内驻波
可以通过改变箱体内尺寸，调整扬声器安装位置等方法来避免箱内驻波对频响曲线的影响
3.考虑吸音棉的影响
可以通过改变添加吸音棉等方法来避免箱内驻波对频响曲线的影响

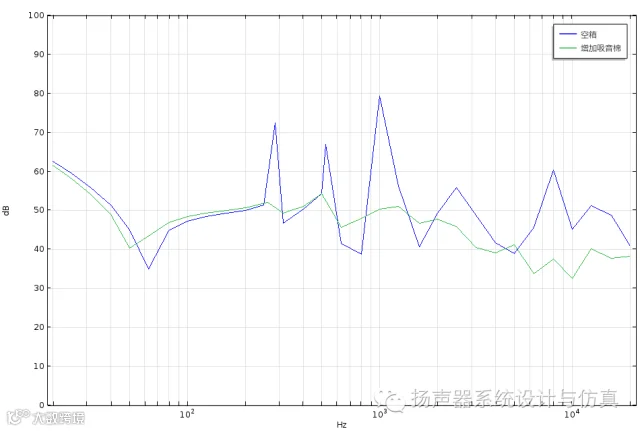

下图是一定条件下空箱和增加吸音棉对扬声器频响影响的差异。可以看到某些频段增加吸音棉可以减少箱内驻波对扬声器频响的影响。
参看 【扬声器系统设计与仿真】箱体内驻波以及复杂开口箱fb仿真
三、声固耦合模态
也可以称为湿模态。 高音，压缩高音，微型扬声器等等需要考虑空气的耦合对模态的影响
当然这个就比较复杂了。耦合求解通常都不是什么容易的事情
