在扬声器部件中，音圈是最通用的、最一致的名词。从中到外，从内地到海岛，都称音圈，英文是 Voice- Coil，日文是ホイスコイル，是英文的音译。不像定心支片，有弹波、弹簧板、旦黄板等许多别名。图1即是两类音圈的图示。

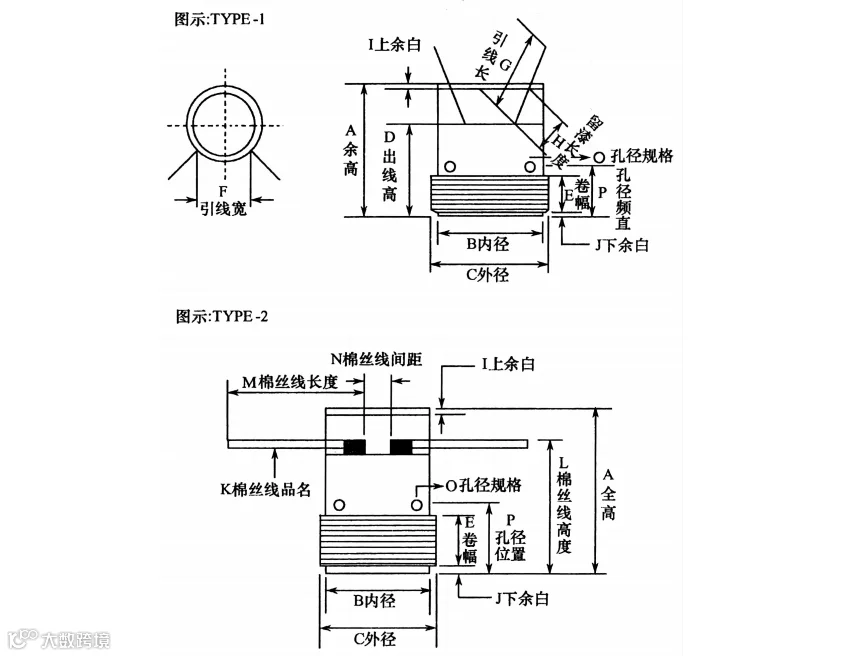

图1  典型音圈图

TYPE-1：相邻引线型         TYPE-2：带引出线型

音圈宽度的影响

这里讲音圈的宽度，即图1所示的卷幅。音圈的宽度是音圈的一个重要尺寸。如图2所示，音圈在磁隙中是不停地上下振动。

图2  音圈振动和磁隙的关系

我们希望在音圈振动时，所到之处遇到的都是均磁场，事实证明这都是一厢情愿。解决的办法，或从磁路设计着手，扩大磁场均匀的范围，也可从音圈上想办法。

(1)限制音圈的活动范围，使音圈只在磁场均匀的范围内振动。但这种方法缺点很明显: 降低扬声器的灵敏度，使扬声器音质变坏。

(2)减小音圈的宽度，并不限制音圈的活动范围。由于音圈宽度小于导磁板的宽度，音圈能在磁场均匀的范围内振动，这就是短音圈。

(3)加大音圈的宽度，这就是所谓长音圈。音圈振动时，尽管超出磁场均匀的范围，但是切割的总磁通量相同，不会导致失真加大。

若将导磁板厚度设为Tp，音圈绕线宽度为Tv，音圈最大振幅为X, 图3表示了Tp和Tv的不同关系图，而表一则列举了Tp与Tv不同关系时的性能和特点。

图3  Tp与 Tv的关系

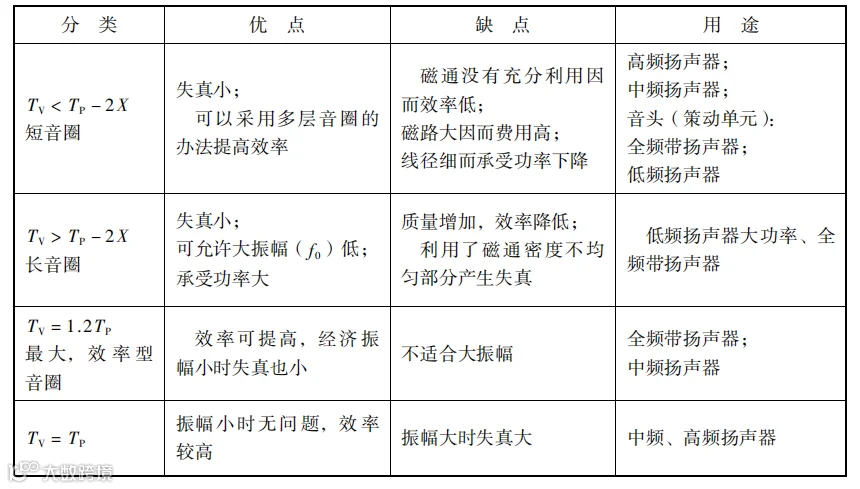

表一   Tp与Tv不同关系时的性能和特点

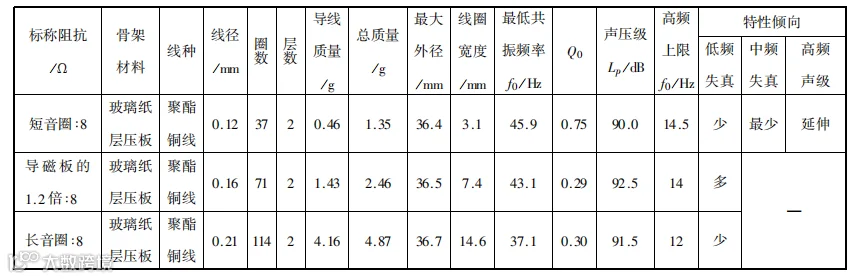

表二  音圈宽度实验

表二表示φ160mm全频带扬声器的实验数据，线圈宽度与导磁板之比分别为 0.5、1.2、2.4。除音圈外，其他部件都相同。显然，音圈宽度变了音圈质量也要变，最大外径也变。我们从实验的数据来看，短音圈中频和低频失真都比较小，由于质量小，高频也得到延伸。当然究竟采用何种宽度音圈，还要综合考虑。

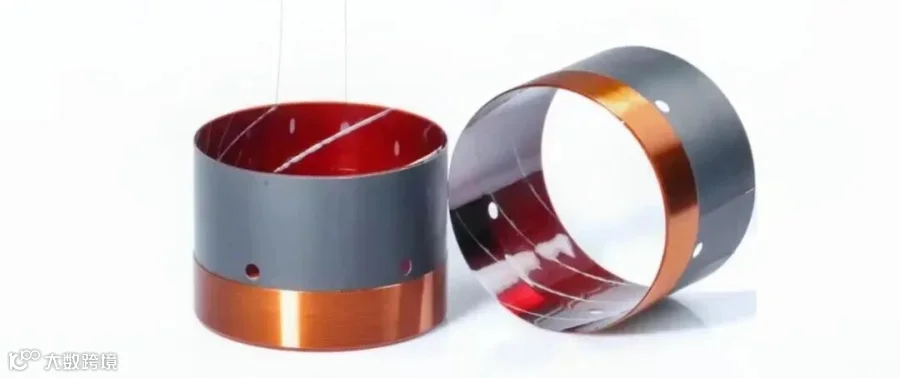

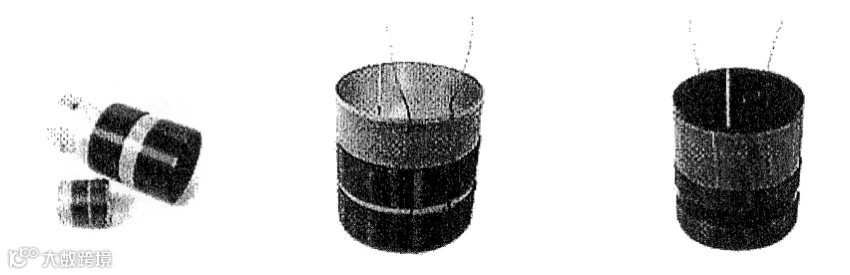

多段式音圈

一种多段式音圈如图4所示。这种多段式音圈通常是由两段组成的，或者说是将一个长音圈分成两段。其目的是适用一种特殊的磁路。这种磁路有两组导磁上板，两段音圈放入两段磁隙中。这种两段式磁路有利于散热。
