主动噪声与振动控制的技术演进与应用前景

在现代工业社会中，噪声污染已成为继空气污染和水污染之后的第三大环境公害。根据世界卫生组织的最新报告，长期暴露于65分贝以上的环境噪声会导致心血管疾病、睡眠障碍和认知功能下降。传统被动噪声控制技术（如隔声罩、吸声材料）在应对低频噪声时存在明显局限：其隔声效果遵循质量定律，即面密度增加一倍，隔声量仅提高6dB，这导致高效低频隔声需要庞大笨重的结构。

主动噪声与振动控制（ANVC）技术代表着噪声控制领域的范式转移。该技术基于声波的相消干涉原理，通过产生与原始噪声幅值相等、相位相反（180°相位差）的次级声波来实现噪声抵消。与被动控制相比，ANVC技术在低频范围（通常20-500Hz）具有显著优势，可实现10-30dB的降噪量，同时大大减少空间占用和重量。

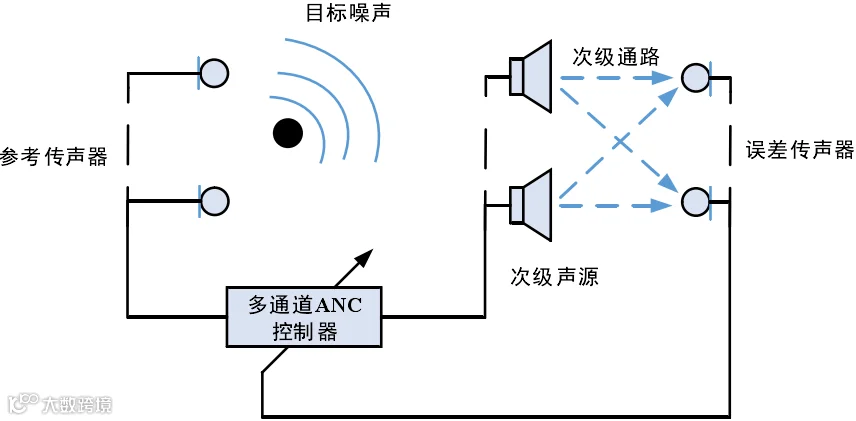

图1 . 主动噪声控制 (active noise control, anc)理论及matlab代码实现

1. 理论基础阶段（1930s-1950s）

1936年，德国物理学家Paul Lueg首次在专利中提出主动噪声控制的基本概念。他描述了利用声波干涉原理，通过电子系统产生"抗噪声"（anti-noise）来抵消原始噪声的方法。该专利中详细说明了采用 microphone 拾取噪声，经电子管放大器相位反转后驱动扬声器的系统架构。

1953年，Harry Olson和Everard May在RCA实验室研制出首个电子吸声器（electronic sound absorber）。该装置采用模拟电路实现，能够对特定频率的噪声产生20dB的衰减。Olson在《声学学会杂志》（JASA）上发表的论文中明确指出："这种电子方法为噪声控制提供了全新的途径，特别是在低频领域。"

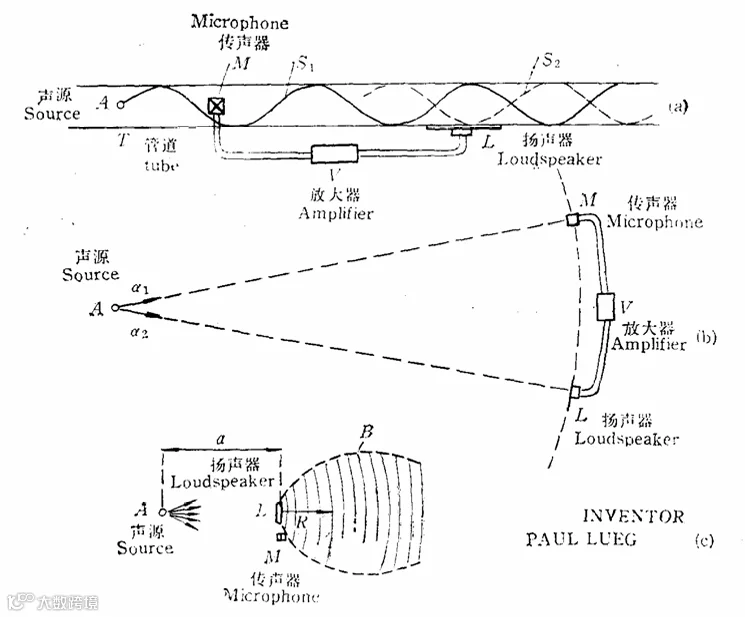

图2 ：1936年Paul Lueg专利中的实验装置示意图

2. 技术突破阶段（1970s-1990s）

1970年代，数字信号处理技术的出现为ANVC带来革命性进展。1979年，Jesse Jones教授团队成功实现首个数字式主动控制系统，采用8位微处理器实现实时控制。1982年，该团队研制出首个实用化的主动耳机原型，采用Motorola 56001 DSP芯片，采样率达到48kHz。

1987年，Stephen Elliott和Philip Nelson的专著《主动声控制》系统建立了ANVC的理论框架。他们推导出最优控制器的频域解：

其中 为参考信号与期望信号的互功率谱， 为参考信号的自功率谱。

3. 产业化阶段（2000s至今）

2000年后，ANVC技术开始大规模商业化应用。Bose公司推出首款商用主动降噪耳机QuietComfort，采用专利的TriPort声学结构和高性能DSP算法。在汽车领域，2006年本田雅阁首次配备主动噪声控制系统，通过车厢内扬声器抵消发动机噪声。

1. 声波干涉理论

主动噪声控制基于声波的线性叠加原理。设原始噪声声波为：

次级声波为：

总声场为：

2. 自适应算法核心

最常用的滤波x最小均方（FxLMS）算法权值更新公式：

其中：

• 为第n时刻的滤波器权值向量
• 为收敛步长（ ， 为输入自相关矩阵的最大特征值）
• 为误差信号
• 为经过次级路径估计滤波的参考信号向量

3. 次级路径建模

次级路径传递函数估计采用LMS算法：

其中 为辅助白噪声信号，功率比主信号低20-30dB。

1. 前馈控制系统

前馈系统结构如下：

参考传感器 → 抗混叠滤波器 → ADC → 数字控制器 → DAC → 重构滤波器 → 功率放大器 → 次级声源
                                                              ↓
误差传感器 → 抗混叠滤波器 → ADC → 自适应算法更新

关键参数要求：

• ADC采样率：至少2倍于最高控制频率（通常20-2000Hz）
• 系统延迟：小于最高控制频率周期的10%（对于500Hz，延迟<200μs）
• 计算精度：16位定点或32位浮点DSP

2. 反馈控制系统

当无法获取参考信号时采用反馈结构，其传递函数为：

其中 为控制器传递函数， 为次级路径传递函数。

3. 多通道系统

对于三维空间全局控制，需要采用多输入多输出（MIMO）系统。N个次级声源和M个误差传感器的系统可用传递函数矩阵表示：

最优控制力向量为：

其中 为传递函数矩阵的伪逆。

1. 时延补偿技术

系统总时延包括：

• 传感器响应：50-100μs
• 抗混叠滤波器：100-200μs
• ADC转换：20-50μs
• 算法处理：50-200μs
• DAC转换：20-50μs
• 重构滤波器：100-200μs
• 功放和扬声器：100-500μs

采用预测算法补偿时延：

其中L为预测步长，等于系统总时延对应的采样点数。

2. 非线性补偿

扬声器非线性采用Hammerstein模型补偿：

其中 为静态非线性函数，采用多项式拟合：

3. 稳定性保障

采用泄漏LMS算法提高数值稳定性：

其中α为泄漏因子（通常 - ）。

1. 航空领域：波音787梦想客机

波音787的ANVC系统技术参数：

• 控制频率范围：50-500Hz
• 误差传感器数量：36个（布置于客舱侧壁和天花板）
• 次级声源数量：24个（集成于客舱娱乐系统）
• 处理器：双核DSP，处理能力10GFLOPS
• 降噪效果：12-15dB（在发动机叶片通过频率处） 系统采用分区控制策略，将客舱分为8个独立控制区域，每个区域配置4-6个误差传感器和3-4个次级声源。

2. 汽车领域：宝马7系路噪控制系统

技术特点：

• 参考传感器：12个加速度计（安装于底盘和悬挂）
• 误差传感器：6个麦克风（车厢内）
• 次级声源：4个低音扬声器
• 控制带宽：30-150Hz（主要针对轮胎噪声）
• 处理器：专用ASIC芯片，延迟<100μs 系统采用多参考前馈结构，每个参考信号独立处理，通过相干性分析选择最优参考信号。

3. 工业领域：管道有源消声器

某化工厂风机管道ANVC系统：

• 管道直径：1.2米
• 控制频率：120Hz（风机基频）
• 次级声源：4个环形阵列扬声器
• 误差传感器：8个麦克风
• 降噪量：25dB（单频）
