1 通道设计

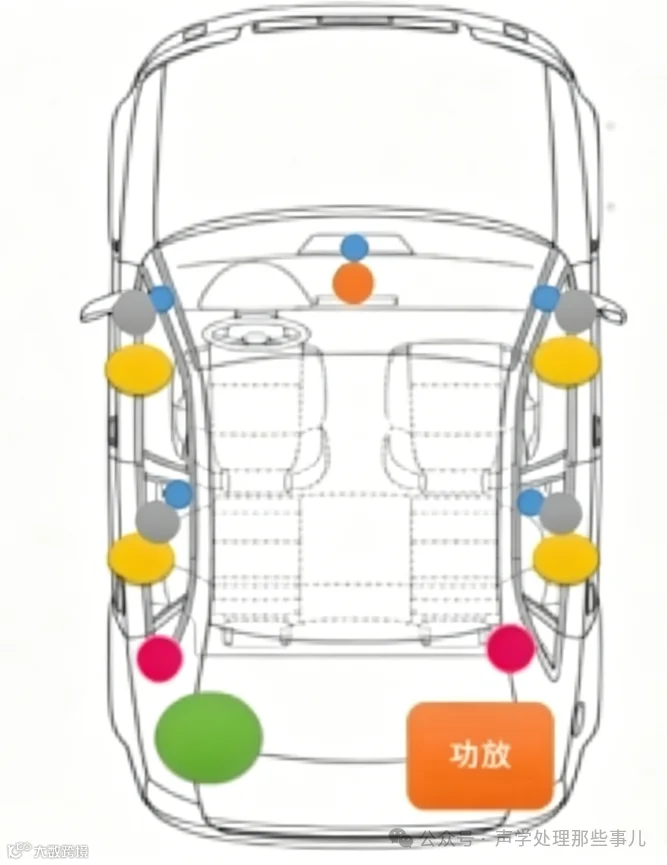

     假定扬声器布局已经确定,下一步就需要根据扬声器的布局以及通道来设计Audio Routing

          1 媒体类音源 通道

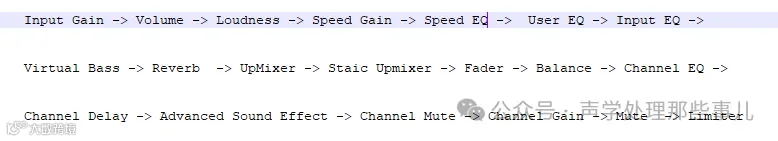

            在之前篇幅中,简单提到媒体类的Audio Routing,媒体类音源一般都是全车扬声器播放


   媒体类通道设计主要考虑点:
     1 高阶算法:上混/混音/虚拟低音等
      2 Crossover:
      1 类型选择

类型
斜率
特点
一阶(6dB/oct)
±6
相位失真最小,过渡平滑;但分频点外衰减慢,单元间频段重叠多
二阶(12dB/oct)
±12
衰减速度适中,相位与分离度平衡最好;调试难度低
三阶(18dB/oct)
±18
分离度更高,频段切割更干净;但相位偏移增大,调试要求高
四阶(24dB/oct)
±24
衰减极陡,频段隔离度最高;但相位问题最突出,易出现抵消

       2 分频点选择
       1 扬声器关键参数



想详细知道扬声器失真等系列问题请从速报名参加由许龙教授等行业知名专家主讲的电声行业高层次人才强化班”

报名热线:0755-21618281 13040862728



参数

谐振频率 (Fs)
决定单元最低能放多少低频
频响范围 Frequency Response
不能超出厂家给的频响区间
分割振动频率
振膜到某一频率会不再整体振动,出现分裂振动、刺耳、失真
阻抗曲线 & 阻抗谷点
决定分频电路稳定性、是否容易共振。分频点避开阻抗剧烈波动区间,防止音量忽大忽小、相位乱
功率额定 RMS/MAX
分频点过低 → 高音承受过多低频能量 烧音圈
大功率单元可适当放宽分频区间,小功率必须保守设置


  2 分频点选择基本原则

原则

分频点不能低于单元
否则振膜打底、失真、寿命骤降
中低音分频上限 < 分割振动频率
超过高音会发毛、刺耳
相邻单元分频点要重叠衔接

车载优先避开车门共振峰

   3 Limiter
  此主要考虑扬声器功率,避免失真以及功率过大 损坏扬声器

   2 非媒体通道

  1 多通道音源通道设计

  现在针对Chime/导航/提示音等音源,为了追求环绕或者方向感,其一解决方案是把对应音源设计成多声道,比如说 5.1/7.1/7.1.4 声道音源

 现行针对此类音源的通道设计都是 预先定义好对应播放通道,再使用 Static Mixer 把通道混音到对应扬声器上去,在实际混音中,可能存在问题:

实际音源通道数 低于扬声器通道时候,音源通道数混音如果只混音在某几个扬声器通道上去,那后续效果可能没想象中那么好

 故我建议使用Martix进行混音,前期对应音源有默认播放通道以及混音比列,后期调音师需要根据实际效果进行调整Martix 矩阵参数

        以5.1 -> 14 通道举例
输出通道
FL
FR
C
SL
SR
SW
Out1
0dB
×
-6dB
×
×
×
Out2
×
0dB
-6dB
×
×
×
Out3
0dB
×
-6dB
×
×
×
Out4
×
0dB
-6dB
×
×
×
Out5
0dB
×
×
×
×
-12dB
Out6
×
0dB
×
×
×
-12dB
Out7
-6dB
-6dB
0dB
×
×
×
Out8
-9dB
×
×
0dB
×
×
Out9
×
-9dB
×
×
0dB
×
Out10
-9dB
×
×
0dB
×
-12dB
Out11
×
-9dB
×
×
0dB
-12dB
Out12
×
×
×
0dB
×
×
Out13
×
×
×
×
0dB
×
Out14
×
×
×
×
×
0dB

    2 多通道音源
        1 媒体类 主要是各APP 支持,比如  QQ支持Dolby 等
        2 定制化音源:
            定制化音源都是需要根据客户需求:风格,氛围,品牌感,场景感等进行定制设计,此类设计不只是技术上问题,还需要懂音乐艺术

内容来源:声学处理那些事儿
