宝利国际
新品上市
-New Arrival-
前言
Preface
宝利国际成立于 2002 年 11 月，是一家专业生产各类道路复合改性沥青系列产品的高新技术上市公司。作为一家高新技术企业，公司一直以科技创新为目标，坚持走产学研合作模式，致力于道路新材料的研发，公司推出的改性沥青产品深受广大客户青睐。为了给客户提供性能更优的沥青产品，让客户拥有更好的产品体验，宝利国际不断推陈出新。前不久，宝利国际隆重推出了全新复合改性沥青产品——百世路复合改性沥青。该产品究竟具有哪些突出特点？拥有怎样优越的性能？跟着技术大咖们了解一下吧！
|
|
背景提出
RESEARCH BACKGROUNG
改革开放后，我国的交通基础建设以“中国速度”取得了巨大的成就，中国高速公路数量稳居世界第一，截止2018年末，全国公路总里程达484.65万公里，公路密度50.48公里/百平方公里，随之而来的是中国的公路维修养护费用也在逐年递增。

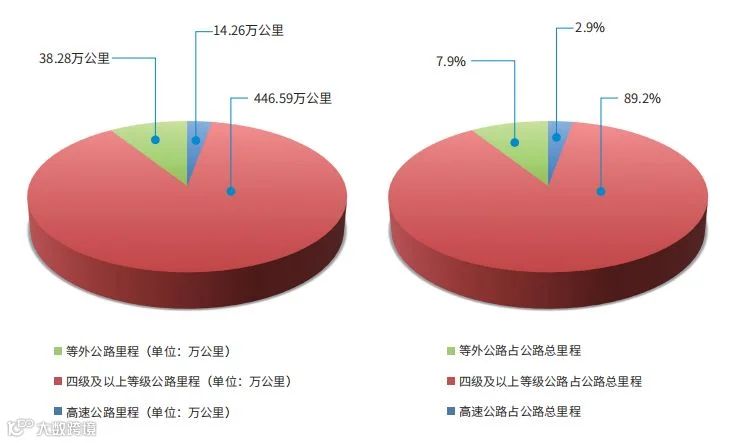

图表：全国公路总里程

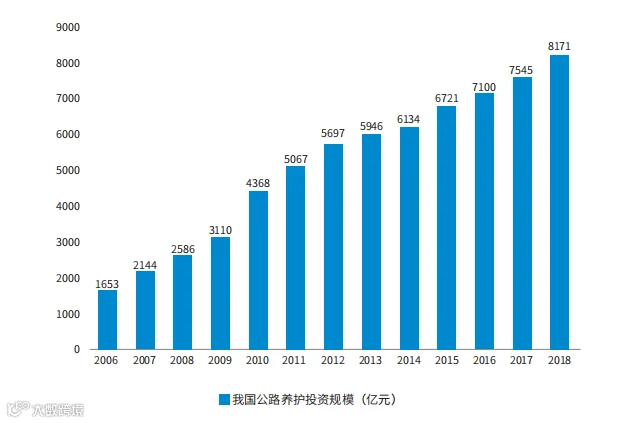

据统计，2018年，全国的维修养护总费用已超过8171亿元。沥青的性能往往不能完全满足道路交通发展的需求，造成了路面的损害日益严重，出现车辙、泛油、拥包以及收缩裂缝等病害。病害的频发使得沥青路面达不到设计使用年限，也使后期的养护维修费用激增。因此，提升沥青路面的性能一直是道路建设行业的主要关注热点，同时也成为了宝利国际的重点研究项目之一。
基于以上，我司技术部与国内著名科研院校上海交大、东南大学合作开发了全新产品——百世路复合改性沥青。
产品简介
PRODUCT INTRODUCTION
百世路复合改性沥青系列产品是我公司在多年的改性沥青生产经验基础上，针对市场上现有产品的不足，联合上海交大等国内知名研究机构共同研制的新型复合改性沥青产品系列。该产品由多种高性能聚合物与高品质基质沥青混合制造而成，不但具有显著的耐疲劳和抗老化性能优势，同时兼具优越的高低温性能，能有效的防止纵、横向裂缝，车辙等大多数路面早期病害的产生，大幅延长路面使用寿命，降低后期养护成本。
产品优势
PRODUCT SUPERIORITY
百世路复合改性沥青与其他复合改性沥青相比，拥有强大的产品优势，主要表现在耐疲劳性、抗紫外老化性、耐高低温性能。我司技术人员对百世路复合改性沥青，高粘沥青以及SBS改性沥青分别进行了实验对比，实验结果证实了以下四大优势。
一、耐疲劳性能提升50%

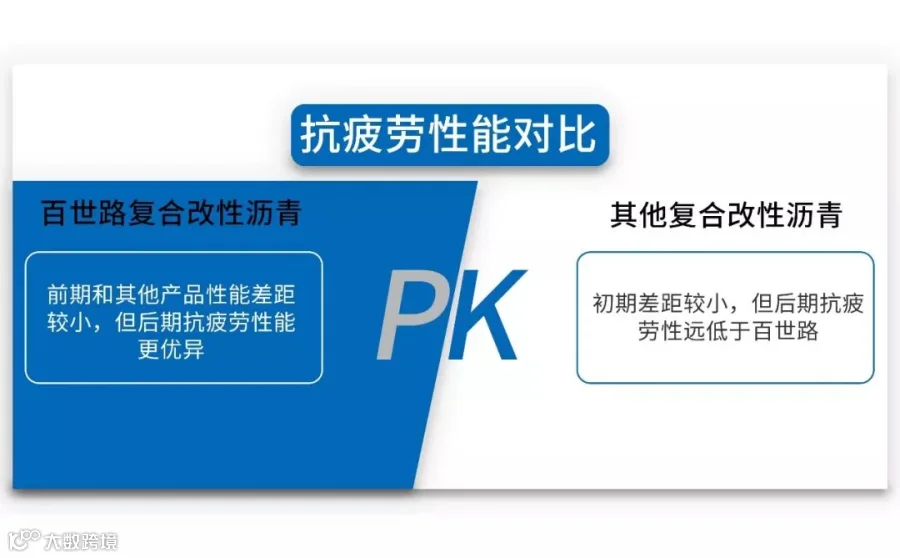

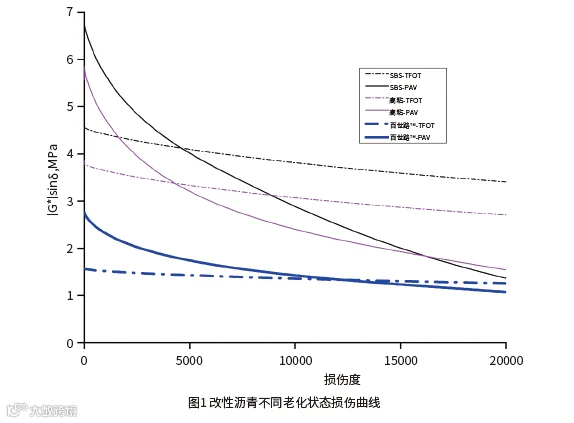

线性振幅扫描（Linear Amplitude Sweep），简称 LAS 试验。该试验方法旨在评价沥青胶结料在循环荷载作用下的抗损伤能力。根据实验结果：从下图1可以看出，百世路长寿王改性沥青由于橡胶的弹性作用，短期老化的损伤曲线基本趋于水平，尽管在长期老化作用下，疲劳寿命也会减少，但相较于高粘沥青，其损伤曲线在一定积累后趋于平缓，这表明，百世路长寿王改性沥青与其他复合改性沥青相比，能更有效地防止路面产生疲劳破坏。

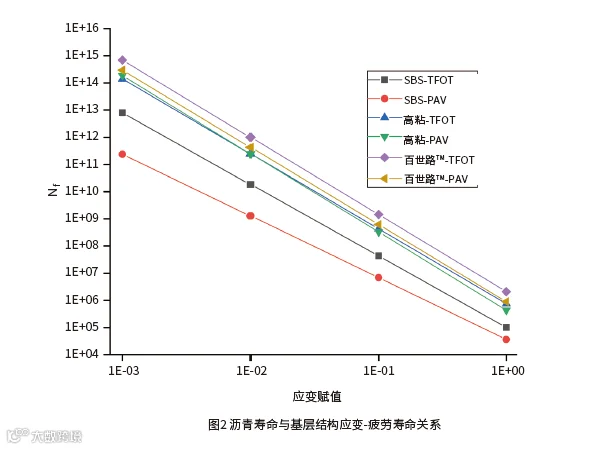

在上述分析的基础上，结合试验原理，取不同的沥青混凝土可能产生的σγmax计算不同的沥青疲劳寿命，得到结果如下：根据图2的结果，三种改性沥青在老化发生时，疲劳寿命均迅速减少，但是百世路长寿王改性沥青始终比高粘沥青和普通SBS改性沥青高一个数量级。
西藏林拉高速道路施工案例现场
二、抗紫外老化性能提高10倍

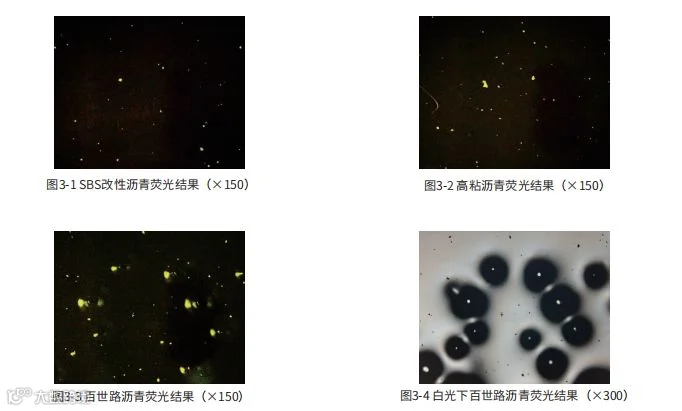

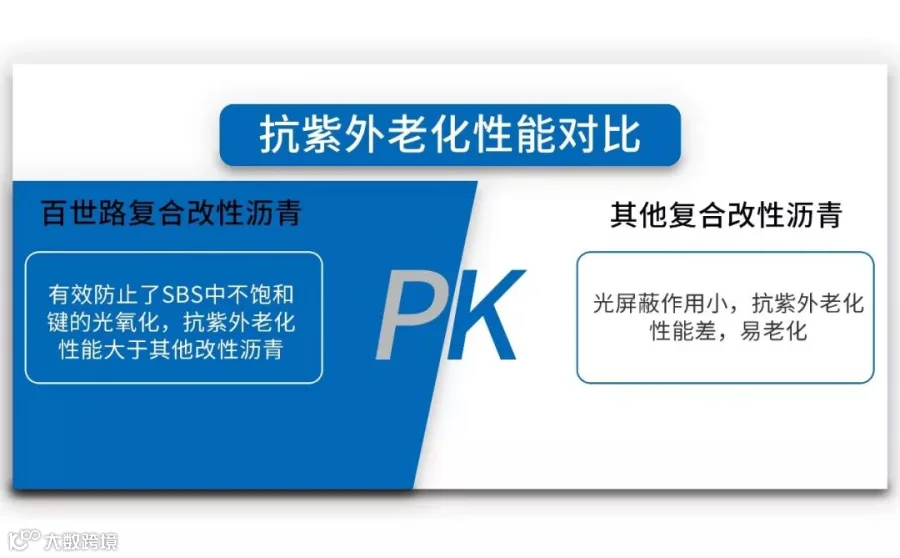

从显微结构上观测，SBS和胶粉相互结合，由于胶粉中炭黑的光屏蔽作用，有效防止了SBS中不饱和键的光氧化，使得改性沥青的耐紫外老化性能更优。
|
PRODUCT SUPERIORITY |
|
|
|

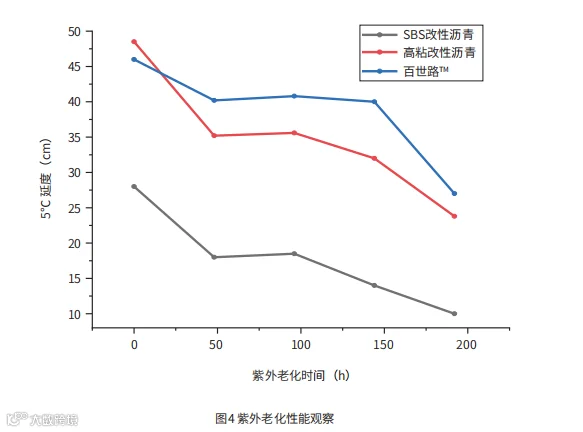

同时，从下图可以看出，在同等的老化条件下，从老化前后延度变化上来看，复合改性沥青具有更好的抗紫外线老化性能。
|
PRODUCT UPERIORITY |
|
|
|
三、耐低温性能提升20%

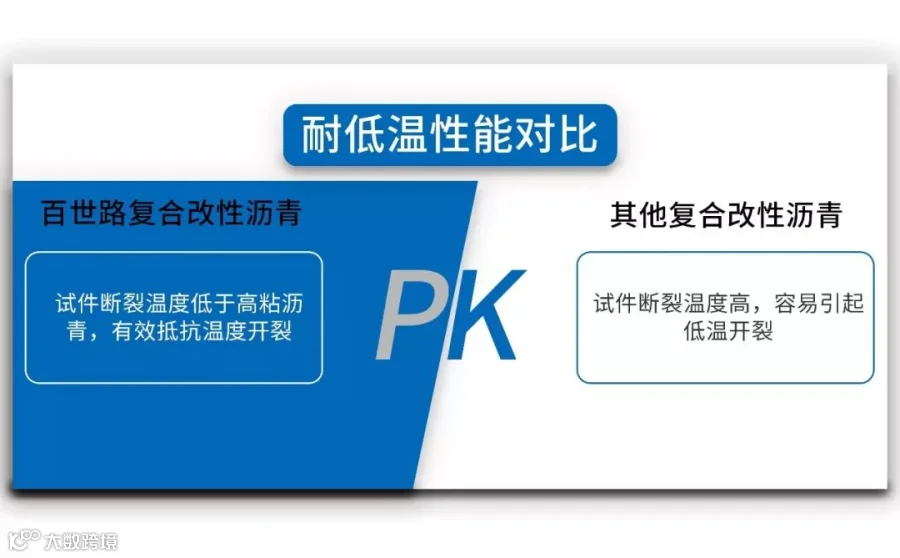

约束试件温度应力试验能够较好模拟沥青路面在降温过程中的开裂，断裂温度可作为评价沥青混合料低温抗裂性能好坏的评价指标。百世路长寿王改性沥青断裂强度小于高粘沥青，但断裂温度低于高粘沥青，从试验曲线可以看出，在温度变化范围在0~-20摄氏度时，百世路沥青混凝土中应力变化很小，可有效抵抗温度开裂。
|
PRODUCT SUPERIORITY |
|
莫斯科州-杜勃那桥施工现场使用我司产品 |
|
四、抗高温性能增加50%

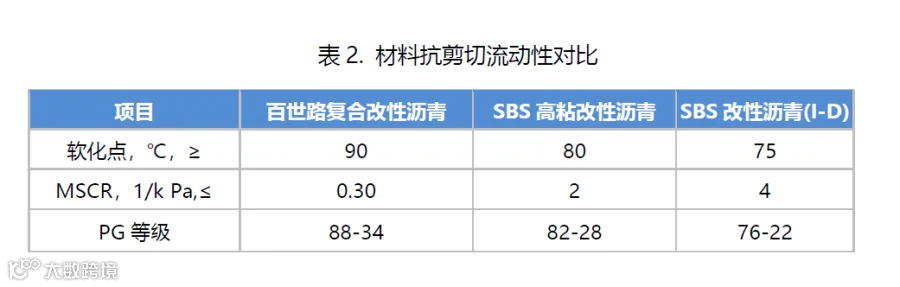

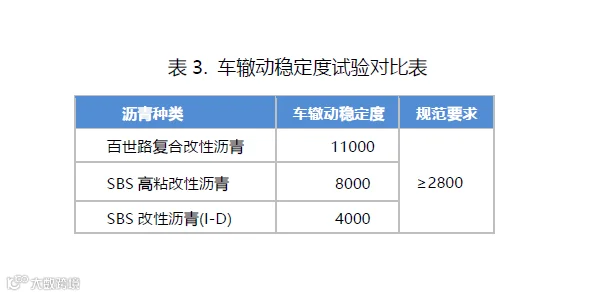

沥青高温性能差是车辙产生的主要原因，百世路复合改性具有非常稳定的抗高温性能，能够有效地阻碍高温对于路面的危害。从表2对比可得，当软化点大于90摄氏度时，百世路的MSCR试验结果仅仅只有0.3 1/kPa，能适应更严酷的公路轴载状况，远远低于其他改性沥青产品。表3的车辙稳定度试验结果表明，百世路的稳定性最高，可以很好的抵御高温性能差带来的车辙问题，具有更加优异的抗高温性能。
专业的定制化服务
CUSTOMIZED SERVICE
百世路长寿王针对开级配抗滑膜耗层（OGFC）路面、高铁沥青防水层、钢桥面铺装等特定工程都有定制化服务。
1、 开级配抗滑磨耗层
（OGFC）路面

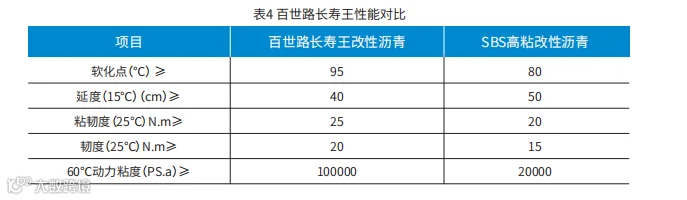

铺筑OGFC路面，采用普通沥青很难满足要求，要得到性能良好的结合料，沥青宜具备高温、热稳定性好，粘结力强，针入度小，软化点高，粘度高的优点，同时还应具备较好的抗裂性，避免沥青面层低温开裂。目前相关工程多采用SBS高粘改性沥青，而百世路长寿王沥青与高粘改性沥青相比，不仅在性能上优于高粘沥青，还具有十分明显的性价比优势。
2、高铁沥青防水层
百世路长寿王特制沥青运用于高铁沥青防水层，可以系统性的解决高铁超长服役期间的耐候性、抗裂性、抗冲刷性和高频振动工作环境中的抗疲劳特性，以及与无砟轨道结构上下层的刚度匹配等关键性问题。
|
CUSTOMIZED SERVICE |
|
|
|
3、钢桥面铺装
不仅如此，百世路长寿王特制沥青同样也可运用到钢桥面铺装。在不同微应力加载条件下百世路长寿王改性沥青的荷载破坏次数均远高于市售高粘沥青。同时，其服役寿命比其他改性沥青长。
工程案例
PROJECT CASE
京张高铁防水封闭层
沣西新城全透水路面
陕西黄延高速
科研支持
THE SCIENTIFIC SUPPORT
|
THE SCIENTIFIC SUPPORT |
|
|
|
本着“质量第一，顾客至上”的原则，宝利国际在公司领导及全体员工的努力下，将继续研发更多新产品，为客户提供优质服务！
想要了解更多产品信息？
欢迎广大新老客户前来咨询洽谈~
END
