脉冲电子围栏是传统的普通围墙与报警系统的完美结合，在具有普通围墙的阻挡作用的基础上，增加报警功能，误报率极低，同时又具有威慑入侵者的作用，因此，脉冲电子围栏系统弥补了传统周界防护报警系统的弱点，具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性。

脉冲电子围栏系统具有：威慑功能、阻挡功能和报警功能。电子围栏首先给企图入侵者一种威慑感觉；其次增加了围墙的高度，使入侵者难以攀越，延长了翻越的时间；如果强行入侵或破坏系统，系统便能发出报警，而且系统还有报警输出，能与其他的安防系统联动，提高了系统的安全防范等级。

脉冲电子围栏系统广泛应用于各类工矿企业、仓库、变电站、停车场、养殖场、机场、监狱、农场、军事设施、住宅小区、别墅、国境线、军事基地

脉冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警中心报警信号管理设备三部分组成。

脉冲电子围栏主机的作用是产生脉冲高压信号、探测入侵行为、发出报警信号。

脉冲电子围栏前端指安装在外围防区的围栏部分，主要包括：受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、多股合金线、线线连接器、紧线器、警示牌、避雷器、声光报警灯、高压绝缘线、万向底座等组成，电子围栏前端起到阻挡、安全电压电击和威慑等作用。

报警中心报警信号管理设备有：报警管理控制主机、声光报警装置、电脑管理软件、周界地形电子地图显示、

报警中心还有跟视频监控系统自动联动的设备，以及周界防区模拟沙盘等指示装置。

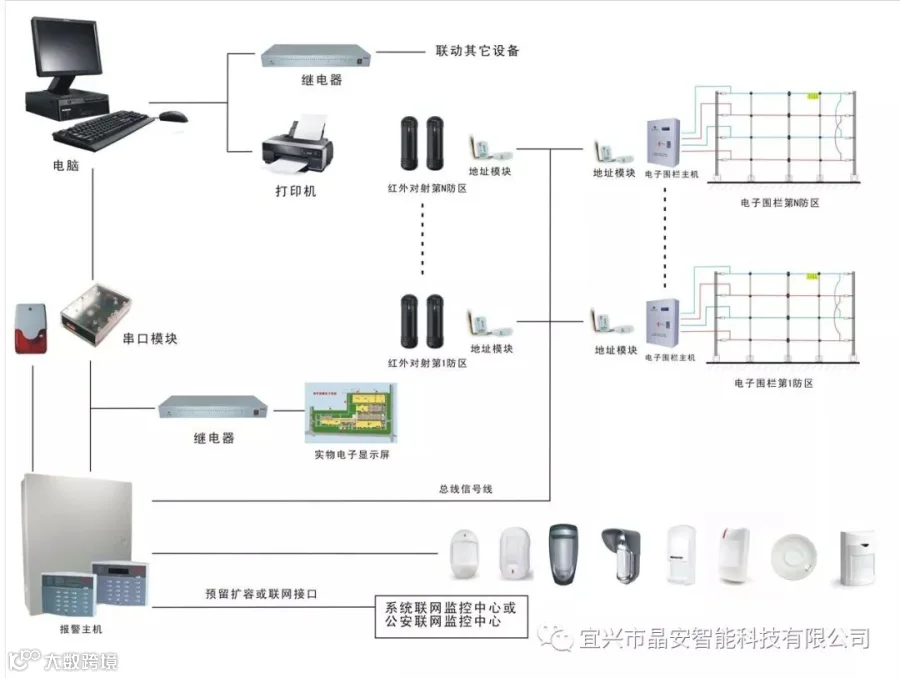

下图是脉冲电子围栏组成报警系统的图例。

脉冲电子围栏系统功能

1.阻挡功能

在围墙上安装4道或者6道电子围栏，增加了原有围墙的高度，加大了翻越的难度，同时，电子围栏的合金线上有高压脉冲，可以对攀爬者给予安全电击（此电压安全可靠对人体无直接伤害），逼迫攀爬者放弃入侵的想法，从而起到防护的效果。

2.威慑功能

在围栏线上每隔10米安装一块黄色醒目标志的警示牌“高压危险 请勿攀爬”，告诫企图入侵者，让入侵者心理上产生恐惧，打消入侵行为。警示牌在夜间也有夜光功能，同样起到警示和威慑作用。

3.报警功能

当入侵者执意要攀爬进入时，电子围栏会遭到破坏，造成合金线断路或者短路，此时，脉冲电子围栏主机就会发出报警信号。安装在现场围界的声光报警装置会发出声光，使入侵者产生慌乱，而且，提醒周围的值班巡逻人员快速赶到报警地点。另一方面，报警中心的管理设备也会立即发出报警声音提示和现场电子地图准确方位提示，通知值班人员前去处理警情。报警发生的地点、时间都会电脑记录下来，存储1个月，用于日后备查。

4.当脉冲电子围栏主机发出报警信号的同时，为了能够快速看到入侵的现场情况，方便对现场情况处理，以及做到对报警现场情况进行快速录像，作为事故证据备用。脉冲电子围栏系统可以实现跟视频监控的联动功能，当某一个防区报警后，立即自动联动本防区的摄像机转移到报警发生地点，方便值班人及时查看现场视频图像。如果报警发生在夜间，还可以自动联动报警防区的灯光，即立即打开灯光，使入侵者暴露在灯光之下，难以逃脱。

脉冲电子围栏系统特点

1.电子围栏主机差电压输出：周界的每条合金线上都有电击，相邻线之间有压差，使周界电子围栏无懈可击。

2.远程控制：使用安装在监控中心的多功能报警控制主机（或报警管理软件），通过RS485总线控制安装在周界防区内的多个电子围栏主机，用户可在监控中心直接控制前端电子围栏主机的布防/撤防等相关参数。

3.误报率极低：脉冲电子围栏系统克服了红外对射、微波探测器等的技术缺陷，使用各种防水设计的绝缘子，加大爬电距离，保证系统在能够报警的同时，免受各种气候条件的影响。

4.无盲区、无死角——脉冲电子围栏可随地形的起伏拐弯进行安装，没有防范盲区和死角。

5.系统绝对安全以及报警感知性：脉冲电子围栏系统和高压电网具有本质的区别，它采用了脉冲高电压（脉冲峰值5KV-10KV）低能量（小于5个焦耳）的打击方式，每秒钟发出一个高压脉冲信号，因而不会对人构成任何伤害。同时，脉冲电子围栏的柔性玻璃纤维中间杆和专用合金线，不支持人体的重量，又能感知入侵者的入侵行为，并发出报警信号，确保了系统的安全可靠。

6.高低压工作模式转换：用户可以根据不同的需求自由切换工作模式。白天或有人在电子围栏附近作业时切换到低压工作模式，可使前端电子围栏的脉冲打击力度降低；在夜间或高警戒时段，可以恢复到高压脉冲工作模式，打击力度加强，防护效果最佳。

7.具有主电/备电工作方式：在市电停电的情况下，脉冲电子围栏主机自动转换到备电工作方式，可以继续正常工作8小时，市电恢复后，又自动转换成主电工作方式。

脉冲电子围栏系统跟其他报警系统的比较

脉冲电子围栏系统主要设备和组网方式

1.单个防区的脉冲电子围栏设备

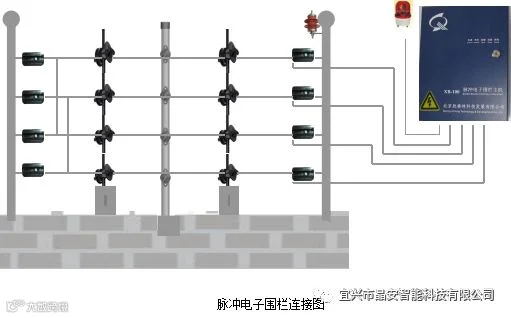

脉冲电子围栏主机输出瞬间高压脉冲信号，脉冲电子围栏主机分为单防区和双防区，定压型和调压型，脉冲电子围栏主机安装在室内时，可以壁挂式安装，安装在室外时，一定要外加防雨箱，安装位置在周界防区内，壁挂或者落地式安装，电子围栏主机连接电子围栏前端，连接声光报警灯，通过RS485通讯接口连接报警中心的报警控制主机。单个防区的电子围栏所有设备连接图如下。

2.脉冲电子围栏主机的技术参数

◆ 供电电源：直流24V±10%，

◆ 输出电压：高压5KV到8KV，低压700到2000伏。

◆ 最大能量：5J

◆ 脉冲间隔：≥1.0s

◆ 脉冲持续时间：≤0.1s

◆ 脉冲最大电量≤2.5mc

◆ 脉冲电流峰值≤10A

◆ 脉冲超过300mA的持续时间＜1.5ms

◆ 后备电池：12V4AH

◆ 使用温度：-25℃～+55℃

◆ 电子围栏主机的功耗：单防区≤10瓦，双防区≤15瓦。

◆ 电子围栏主机外型尺寸：320*220*120

◆ 电子围栏主机重量：3公斤

◆ 电子围栏主机报警条件：电子围栏前端合金线发生断线或短路或搭地时，电子围栏主机报警。

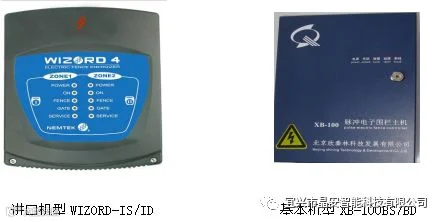

以下是两款脉冲电子围栏主机的实物图，可以分为单防区电子围栏主机和双防区电子围栏主机。

3.脉冲电子围栏主机指示灯说明

◆ 交流220伏电源供电正常时，“电源指示灯”点亮。

   ◆ 电子围栏主机处于布防状态时，“布防指示灯”点亮。

◆ 电子围栏主机处于撤防状态下，“撤防指示灯”点亮。

◆ 电子围栏前端的合金线断线时，“断线指示灯”点亮。

◆ 电子围栏前端的合金线短路时，“短路指示灯”点亮。

4.脉冲电子围栏主机前端说明

脉冲电子围栏前端可以安装在围墙或围栏上，也可以落地式安装。

当电子围栏前端安装在围墙上或者围栏上时，可以采用4线制、5线制或者6线制，安装方式可以垂直安装，也可以向外倾斜15度或者30度角安装。

当电子围栏落地式安装时，可以采用8线制、10线制、12线制、14线制、16线制、18线制或者20线制。

合金线线距：12～20mm。

合金线张力：30-80kg。

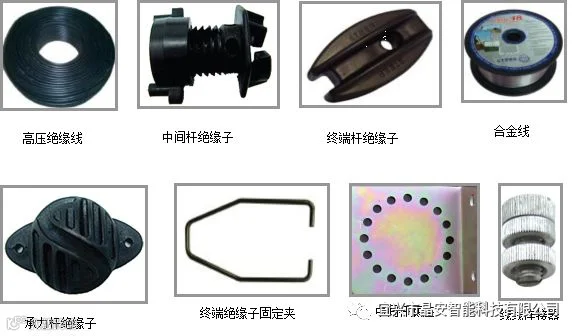

合金线：线径1.8mm（或2.0mm），高强度，低电阻，抗腐蚀专用合金线。

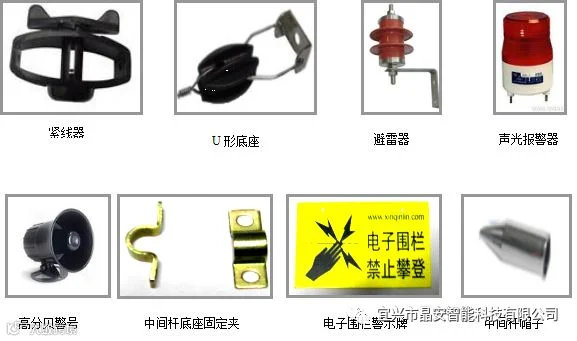

绝缘子：防水设计、复合材料、耐腐蚀、高强度，用于高压绝缘。

紧线器：复合材料、耐腐蚀、高强度，用于拉紧电子围栏合金线。

避雷器：防止电子围栏主机遭到雷击。

线线连接器： 用于合金线之间的固定连接。

中间杆底座固定夹：用于连接中间杆和中间杆底座。

中间杆万向底座：可以调节中间杆的倾斜角度。

高压绝缘线：用于电子围栏主机和电子围栏前端之间的线路连接。

电子围栏警示牌：每10米安装一只，有普通型和夜光型。用于警示提醒作用。

声光报警器：安装在防区内脉冲电子围栏主机附近，用于防区报警后，声光报警提示。

受力柱：用于每个防区的首位处，以及直角拐弯处，起固定拉紧合金线的作用。

承力柱：用于直线段每50米1只承力柱或者钝角处1只承力柱，起加固电子围栏的作用。

中间柱：当安装在围墙或围栏上时，中间柱间距一般不超过5米；当落地式安装时，中间过线杆间距一般不超过1.5米。

5.脉冲电子围栏系统的组网方式

脉冲电子围栏报警系统根据周界长度和划分防区多少的不同，可分为：小型脉冲电子围栏报警系统、中型电子围栏报警系统和大型脉冲电子围栏报警系统。不同类型的脉冲电子围栏报警系统，在组成整个报警系统时，会有几种不同形式的组成方式。可以根据实际工程情况，合理地选用组网方式，一般有3种组网方式可供选择使用。

1）采用通用报警主机组网方式

采用通用报警主机进行组网时，可以把每个单防区脉冲电子围栏看做一个前端的报警器。

当周界长度小于600米时，一般情况下，采用分线型的通用报警主机（比如6防区的报警主机）进行组网；

如果周界长度超过600米小于2500米时，一般情况下，采用总线制通用报警主机（比如VISTA-120）进行组网；

当超过2500米时，一般情况下，采用光纤作为报警信号的传输介质，然后采用总线型通用报警主机组网。此时，可以利用脉冲电子围栏主机的报警常开/常闭输出触点。

2）采用专用报警控制主机组网方式

报警中心采用专用报警控制主机XB-200LZ（或者XB-200DZ、WIZORD-200IZ）,跟各个防区的脉冲电子围栏主机进行组网。

每台报警控制主机XB-200LZ（或者XB-200DZ、WIZORD-200IZ）最多连接16个报警防区（每台单防区电子围栏主机是一个报警防区，每台双防区电子围栏主机是2个报警防区），所以，这种联网方式适合于小型和中型规模的脉冲电子围栏系统工程，对于大型的电子围栏工程，可以采用同时使用2台报警控制主机进行组网方式，或者采用另外两种组网方式。

脉冲电子围栏主机本身带有RS485通讯接口，并有独立唯一的地址编码，可以直接跟配套的报警控制主机XB-200LZ (或者XB-200DZ、WIZORD-200IZ)连接。

报警控制主机XB-200LZ可以远程布防/撤防安装在周界防区内的电子围栏主机的工作方式，也可以远程调节脉冲电子围栏主机的高压/低压工作模式，同时，报警控制主机XB-200LZ能够显示和接收电子围栏主机的报警信号，还能够显示出报警类型：是断线报警，还是短路报警，还是防拆报警等报警类别。

报警控制主机XB-200LZ可以更改脉冲电子围栏主机的地址编码，进行操作密码设置，报警记录查询等功能。

报警控制主机XB-200LZ可以通过连接总线联动板，实现跟视频监控系统或者其它弱电系统的联动和集成。

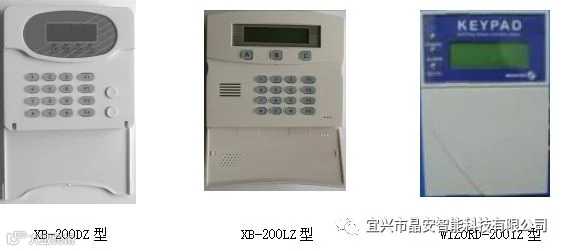

以下是三种报警控制主机实物图片。

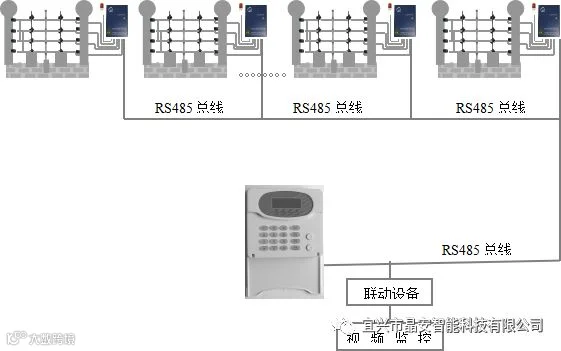

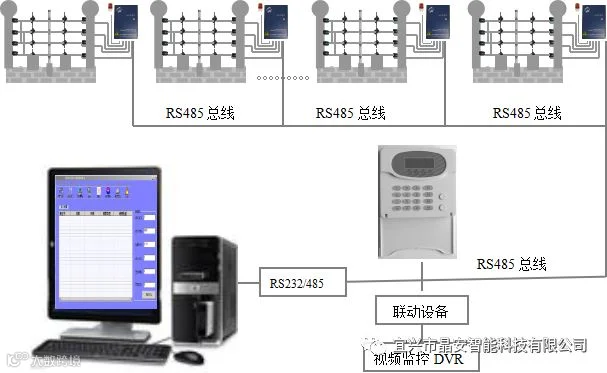

以下是采用报警控制主机进行组网的连接图。

3）通过报警管理软件组网方式

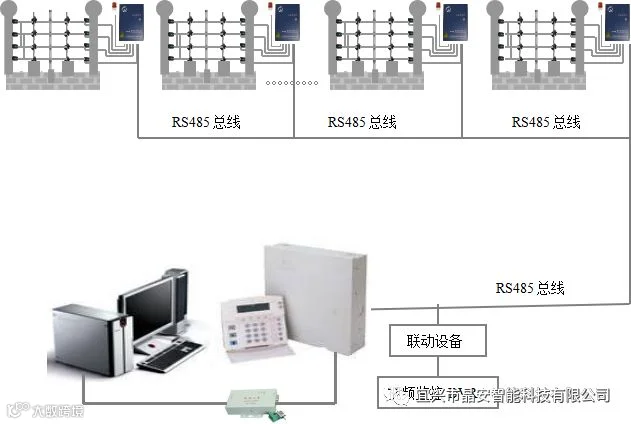

脉冲电子围栏系统可以通过一台电脑，利用报警管理软件（XB-1000BS报警管理软件、XB-1000ES报警管理软件或WIZORD-1000IS报警管理软件）和各个脉冲电子围栏主机进行组网。电脑通过RS232/RS485转换模块，转换成RS485总线形式，然后，连接各个脉冲电子围栏主机。

在管理软件上可以直接控制脉冲电子围栏主机的布防/撤防，以及对前端电子围栏主机进行高压/低压转换调节，接收和处理脉冲电子围栏主机的报警信号等。

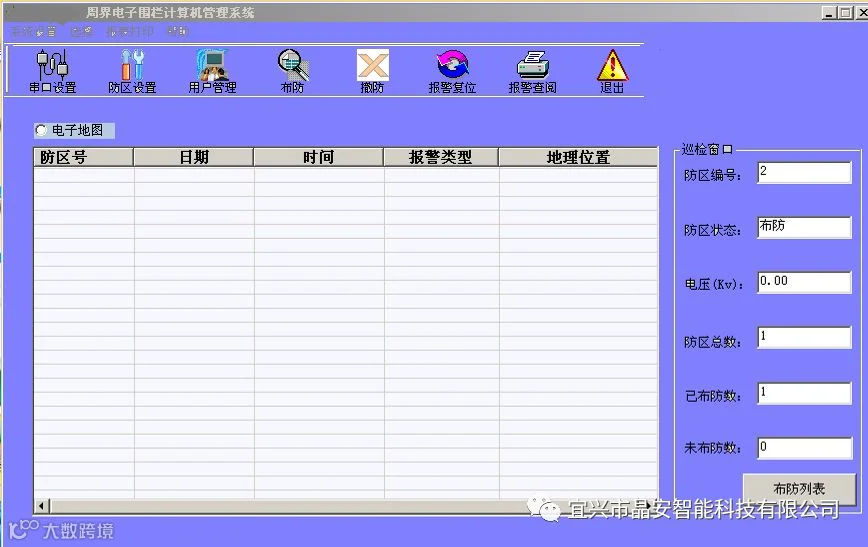

    报警管理软件按顺序安装完成后，会显示以下界面。软件可以实现功能：添加或删除所用防区，防区高低压转换设置，可以添加新用户和修改用户密码及权限，电子地图功能，布防和撤防，报警复位等。

通过联动设备可以跟视频监控系统实现自动联动功能。

☆ 通过电脑控制软件可以对电子围栏系统的每个防区进行点对点的控制，通过RS232/RS485转换器最多可以控制15个报警防区。 适用于小型和中型规模的电子围栏报警工程，对于大型工程可以选择其他方式的组网方式。

☆ 远程对每个防区进行布防/撤防。

☆ 远程对每个防区进行高/低压转换（例白天设为低压，晚上设为高压）。

☆ 实时显示防区编号、防区状态、地理位置、防区总数、已布防数、未布防数。

☆ 有警情时，自动弹出电子地图，可直观的显示报警防区的准确位置，并显示报警类型。

☆ 报警类型、报警时间的记录可直接查询。

☆ 可以设置管理员与操作员多重密码，防止不必要的人操作。
