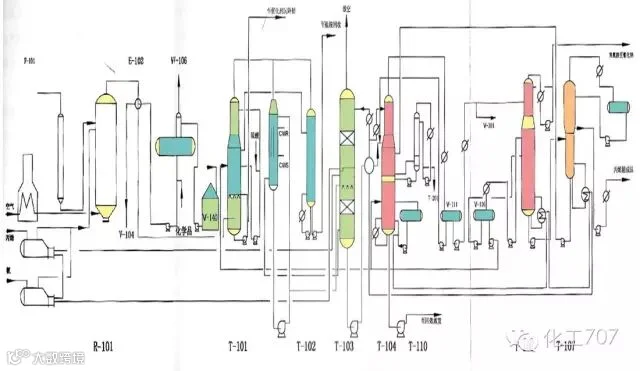

各种各样的化工设备是化工厂中最常见和必不可少的，而每一种化工设备在图纸上都有它特有的形状，那么，这些设备你都能够看一眼就说出它的名称吗？小七今天整理了一百多张高清大图，让你一看就知道图纸上的这种设备叫什么名字。PS：对于想偷懒的化工设计师，小七会把CAD版图例上传至化工707论坛哟~~
化工设备种类繁多，分类方法具有多种方式方法，例如按结构材质分，可分为碳钢设备、不锈钢设备、非金属设备。按承受压力可分为高压设备、中压设备和真空设备、常压设备等。现按使用功能粗分如下：
（1）化工容器类：有槽、罐、釜等；
（2）分离塔器类：有填料塔、浮阀塔、泡罩塔、转盘塔等
（3）反应器：有管式反应器、流态化反应器、搅拌釜反应器等
（4）换热器：有列管式、板式换热器、蛇管换热器等
（5）加热炉：有电加热炉、管式裂解炉、废热锅炉等；
（6）结晶设备：溶液结晶器、熔融结晶器等
（7）其他各种专用化工设备等。
塔设备 （代号T）
◆ ◆ ◆
填料塔
◆ ◆ ◆
板式塔
◆ ◆ ◆
喷洒塔
塔内件
◆ ◆ ◆
降液管
◆ ◆ ◆
受液盘
◆ ◆ ◆
浮阀塔塔板
◆ ◆ ◆
泡罩塔塔板
◆ ◆ ◆
格栅板
◆ ◆ ◆
升气管
◆ ◆ ◆
湍球塔
◆ ◆ ◆
筛板塔塔板
◆ ◆ ◆
分配器（分布器） 喷淋器
◆ ◆ ◆
丝网除沫层
◆ ◆ ◆
填料除沫层
反应器 （代号R）
◆ ◆ ◆
固定床反应器
◆ ◆ ◆
列管式反应器
◆ ◆ ◆
流化床反应器
◆ ◆ ◆

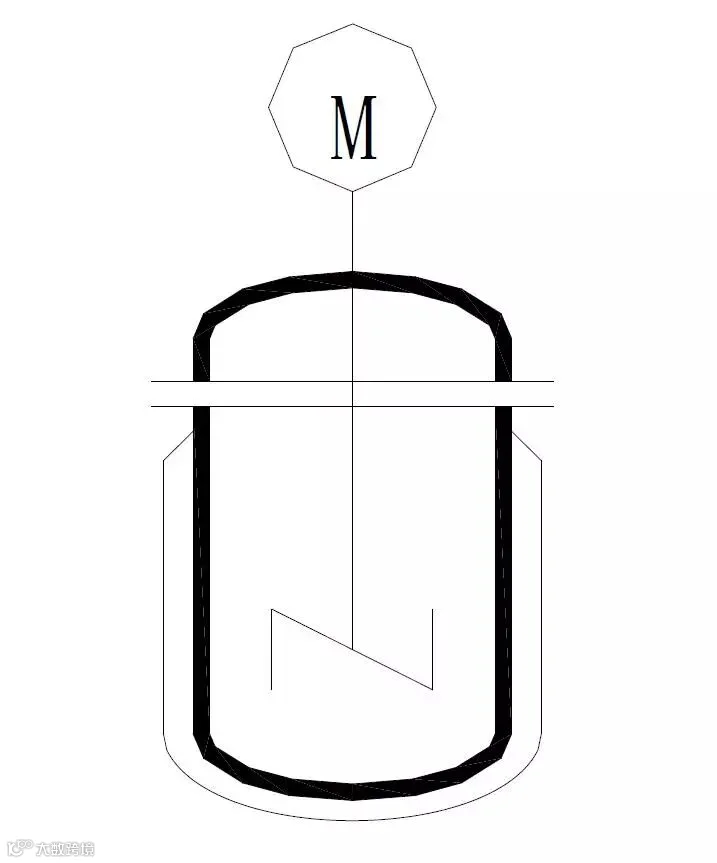

反应釜（闭式 带搅拌 夹套）
◆ ◆ ◆
反应釜（开式 带搅拌 夹套）
◆ ◆ ◆

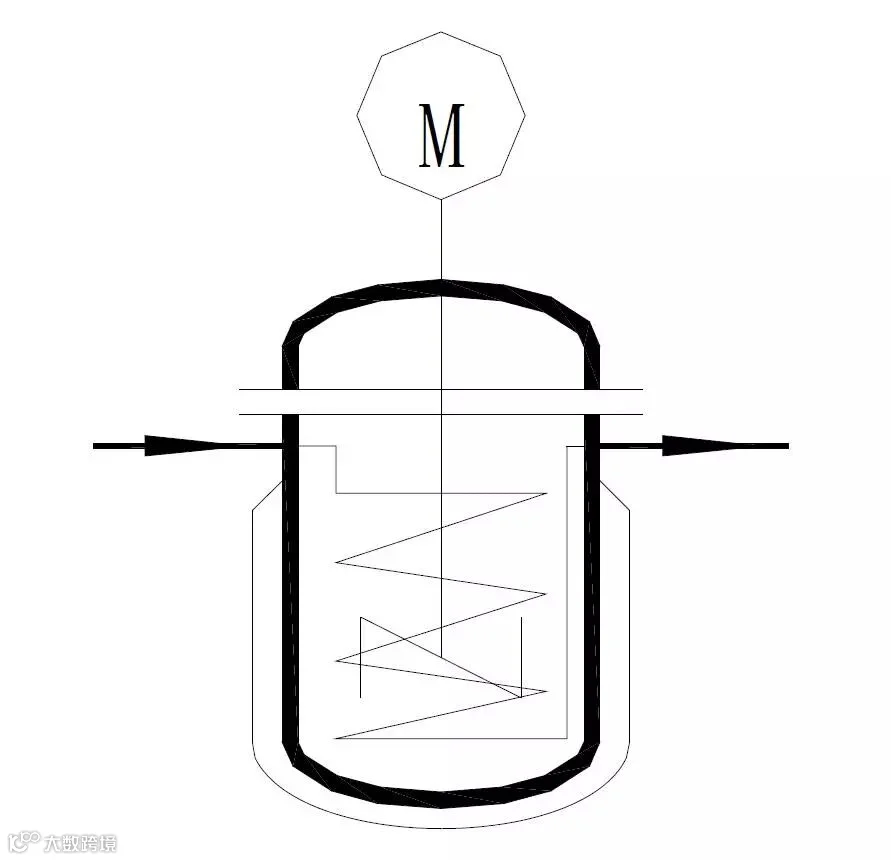

反应釜（开式 带搅拌 夹套 内盘管）
工业炉 （代号F）
◆ ◆ ◆
箱式炉
◆ ◆ ◆
圆筒炉
火炬烟囱 （代号S）
◆ ◆ ◆
烟囱
◆ ◆ ◆
火炬
换热器 （代号E）
◆ ◆ ◆
换热器简图
◆ ◆ ◆
固定管板式列管换热器
◆ ◆ ◆
U形管式换热器
◆ ◆ ◆
浮头式列管换热器
◆ ◆ ◆
套管式换热器
◆ ◆ ◆
釜式换热器
◆ ◆ ◆
板式换热器
◆ ◆ ◆
螺旋板式换热器
◆ ◆ ◆
翅片管换热器
◆ ◆ ◆
蛇管式（盘管式）换热器
◆ ◆ ◆
喷淋式冷却器
◆ ◆ ◆
刮板式薄膜蒸发器
◆ ◆ ◆
列管式（薄膜）蒸发器
◆ ◆ ◆
抽风式空冷机
◆ ◆ ◆
送风式空冷机
◆ ◆ ◆
带风扇的翅片管式换热器
泵 （代号P）
◆ ◆ ◆

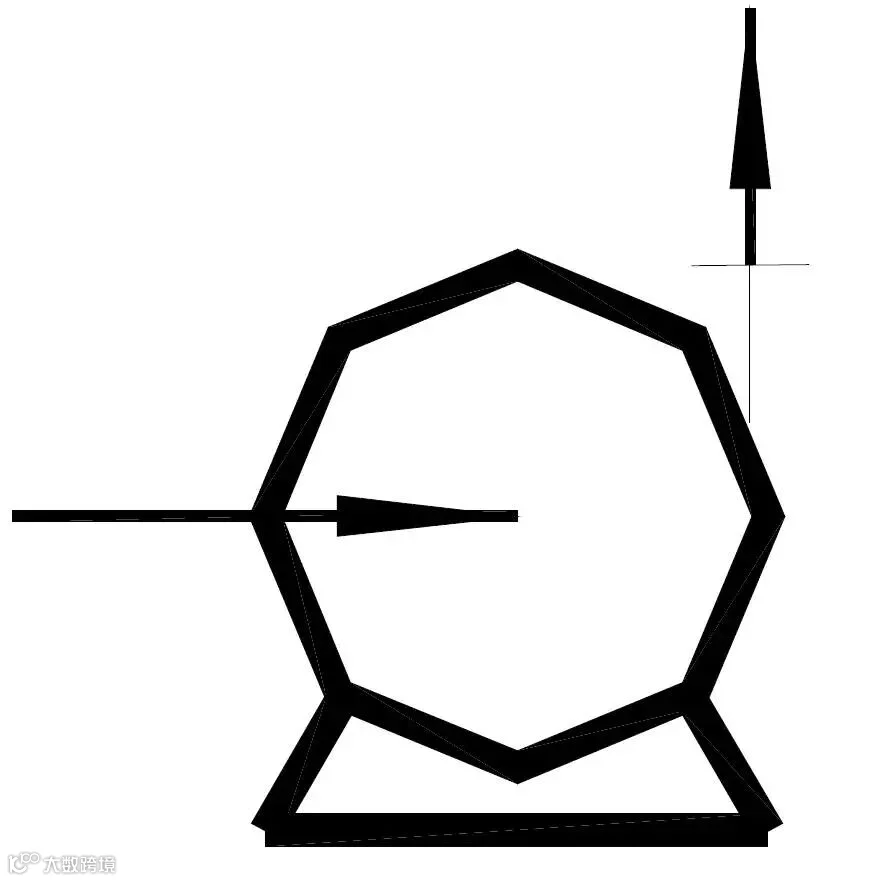

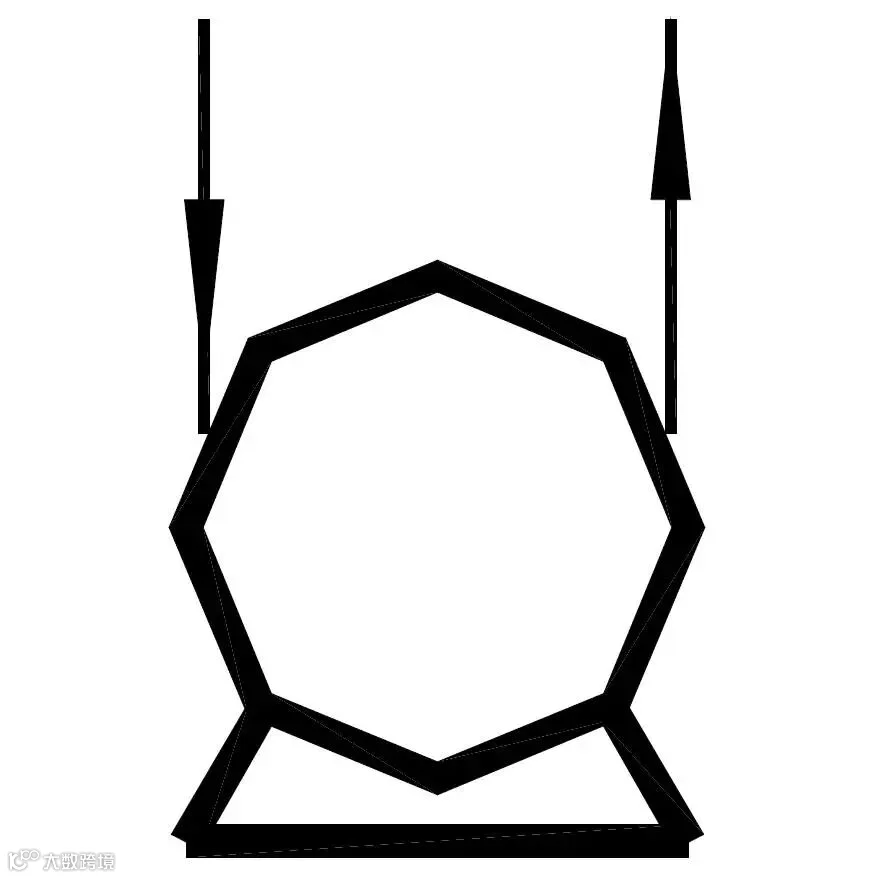

离心泵
◆ ◆ ◆
水环式真空泵
◆ ◆ ◆

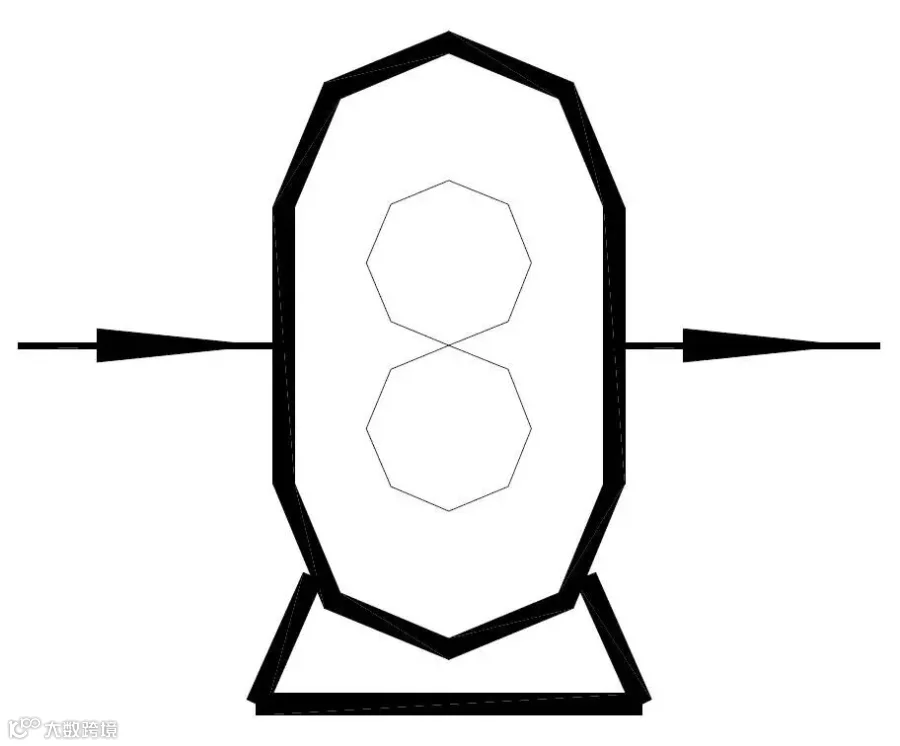

旋转泵 齿轮泵
◆ ◆ ◆
螺杆泵
◆ ◆ ◆
隔膜泵
◆ ◆ ◆
液下泵
◆ ◆ ◆
喷射泵
◆ ◆ ◆
旋涡泵
压缩机 （代号C）
◆ ◆ ◆
鼓风机
◆ ◆ ◆
旋转式压缩机（卧式）
◆ ◆ ◆

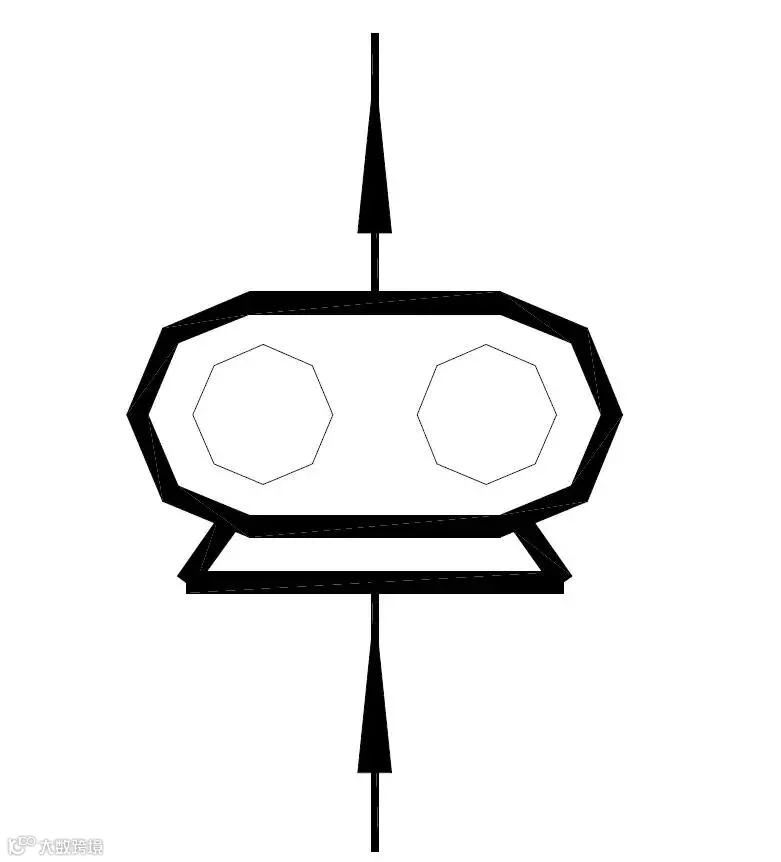

旋转式压缩机（立式）
◆ ◆ ◆
离心式压缩机
◆ ◆ ◆
往复式压缩机
◆ ◆ ◆
二段往复式压缩机
◆ ◆ ◆
四段往复式压缩机
容器 （代号V）
◆ ◆ ◆
锥顶罐
◆ ◆ ◆
（地下、半地下）池、槽、坑
◆ ◆ ◆
浮顶罐
◆ ◆ ◆
圆顶锥底容器
◆ ◆ ◆
蝶形封头容器
◆ ◆ ◆
平顶容器
◆ ◆ ◆
干式气柜
◆ ◆ ◆
湿式气柜
◆ ◆ ◆

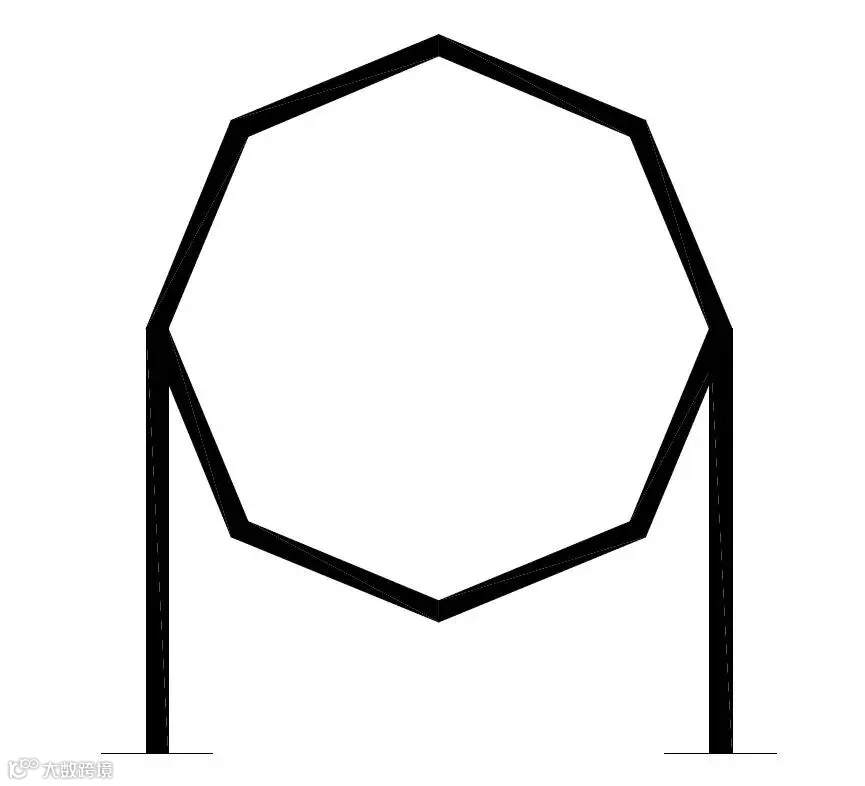

球罐
◆ ◆ ◆
卧式容器
◆ ◆ ◆
填料除沫分离器
◆ ◆ ◆
丝网除沫分离器
◆ ◆ ◆
旋风分离器
◆ ◆ ◆
干式电除尘器
◆ ◆ ◆
湿式电除尘器
◆ ◆ ◆
固定床过滤器
◆ ◆ ◆
带滤筒的过滤器
设备内件附件
◆ ◆ ◆
防涡流器
◆ ◆ ◆
插入管式防涡流器
◆ ◆ ◆
防冲板
◆ ◆ ◆
加热或冷却部件
◆ ◆ ◆
搅拌器
起重运输机械 （代号L）
◆ ◆ ◆
手拉葫芦（带小车）
◆ ◆ ◆
电动葫芦
◆ ◆ ◆
单梁起重机（手动）
◆ ◆ ◆
单梁起重机（电动）
◆ ◆ ◆
旋转式起重机 悬臂式起重机
◆ ◆ ◆
吊钩桥式起重机
◆ ◆ ◆
带式传送机
◆ ◆ ◆
刮板输送机
◆ ◆ ◆
斗式提升机
◆ ◆ ◆
手推车
称量机械 （代号W）
◆ ◆ ◆
带式定量给料秤
◆ ◆ ◆
地上衡
其他机械 （代号M）
◆ ◆ ◆
压滤机
◆ ◆ ◆
转鼓式（转盘式）过滤机
◆ ◆ ◆
有孔壳体离心机
◆ ◆ ◆
无孔壳体离心机
◆ ◆ ◆
螺杆压滤机
◆ ◆ ◆
挤压机
◆ ◆ ◆
揉合机
◆ ◆ ◆
混合机

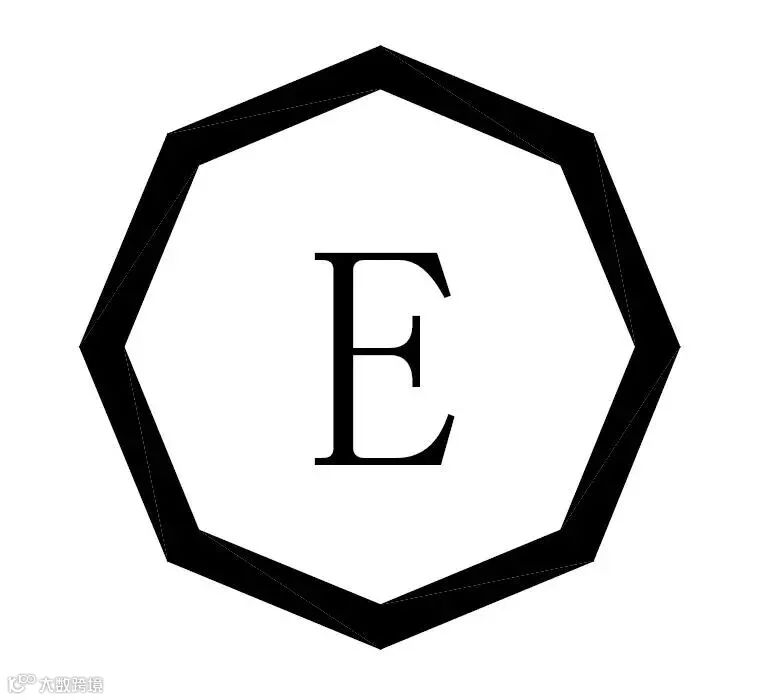

动力机
◆ ◆ ◆

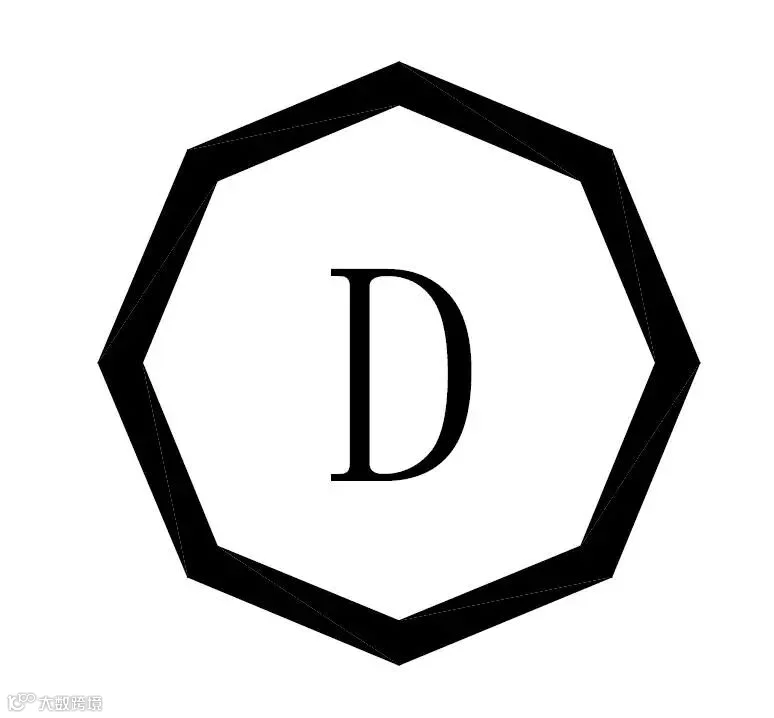

电动机
◆ ◆ ◆
内燃机、燃气机
◆ ◆ ◆

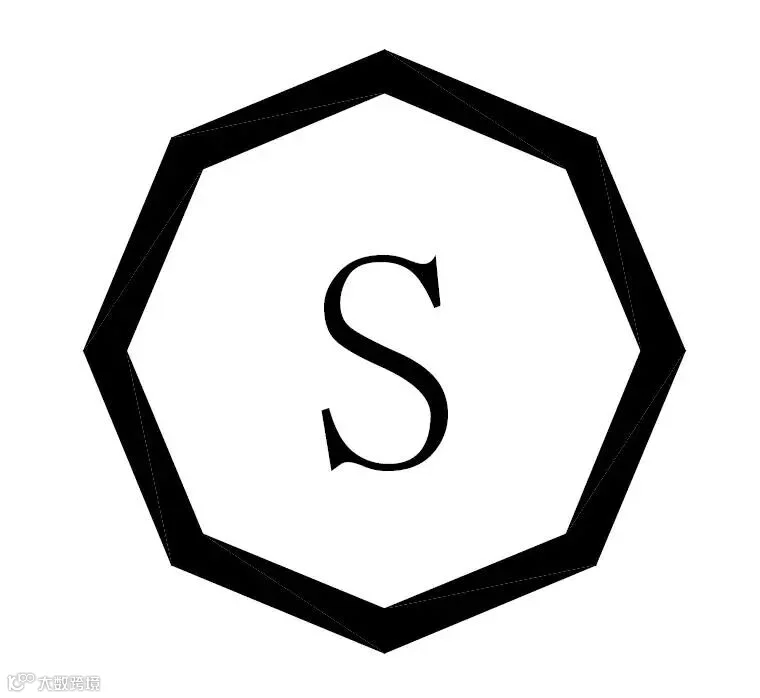

汽轮机
◆ ◆ ◆
其他动力机
◆ ◆ ◆
离心式膨胀机、透平机
◆ ◆ ◆
活塞式膨胀机
